管材拉伸性能测试专用试样结构

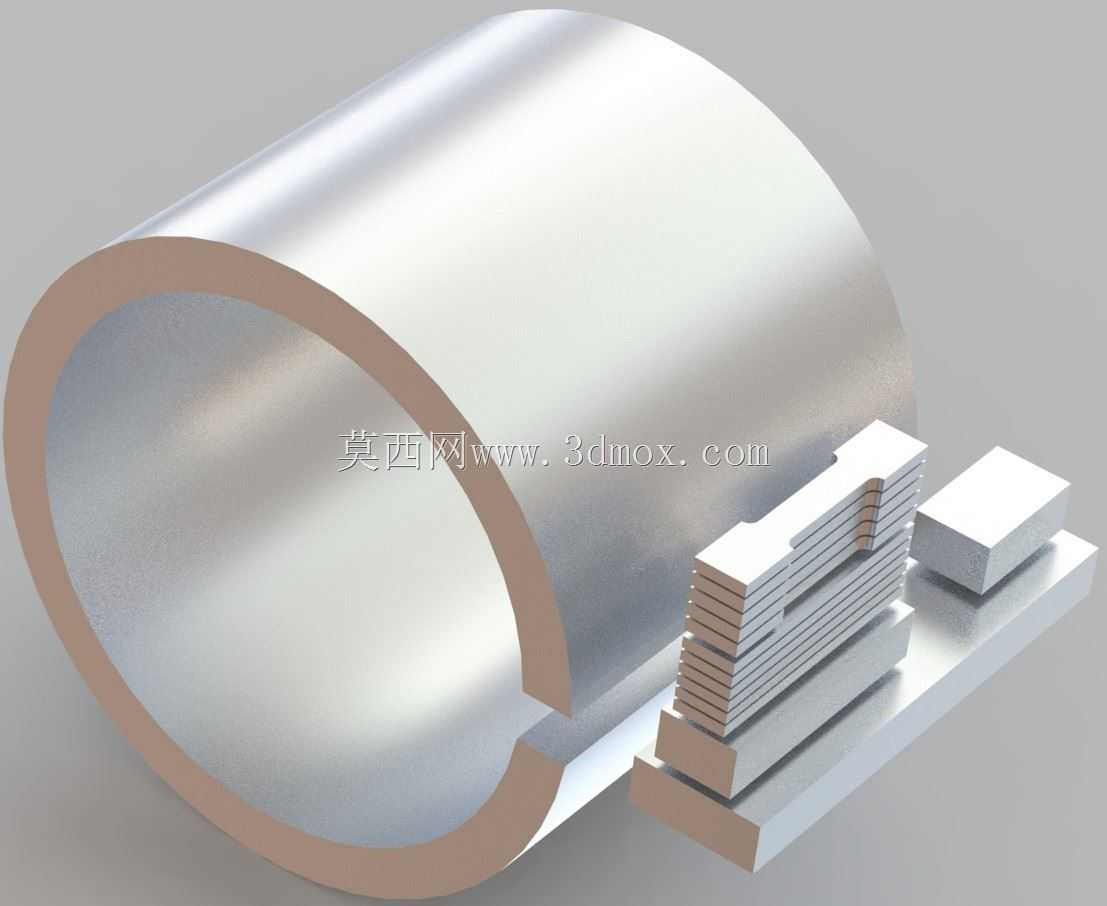

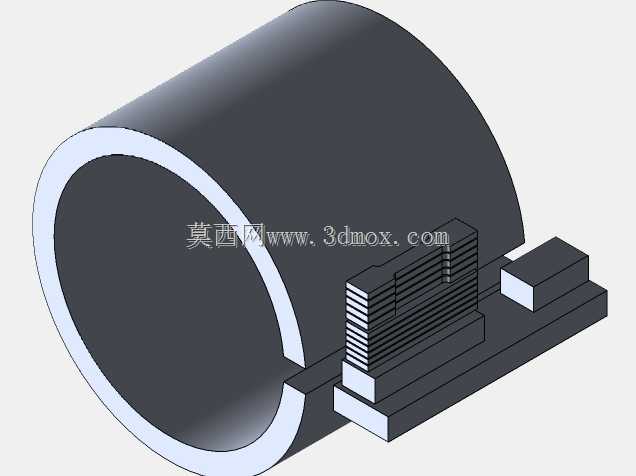

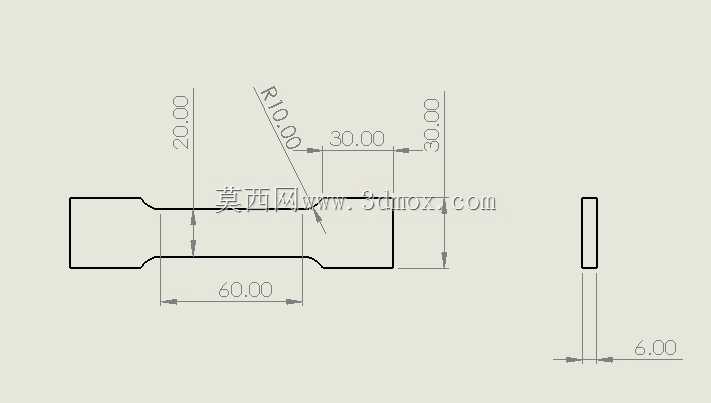

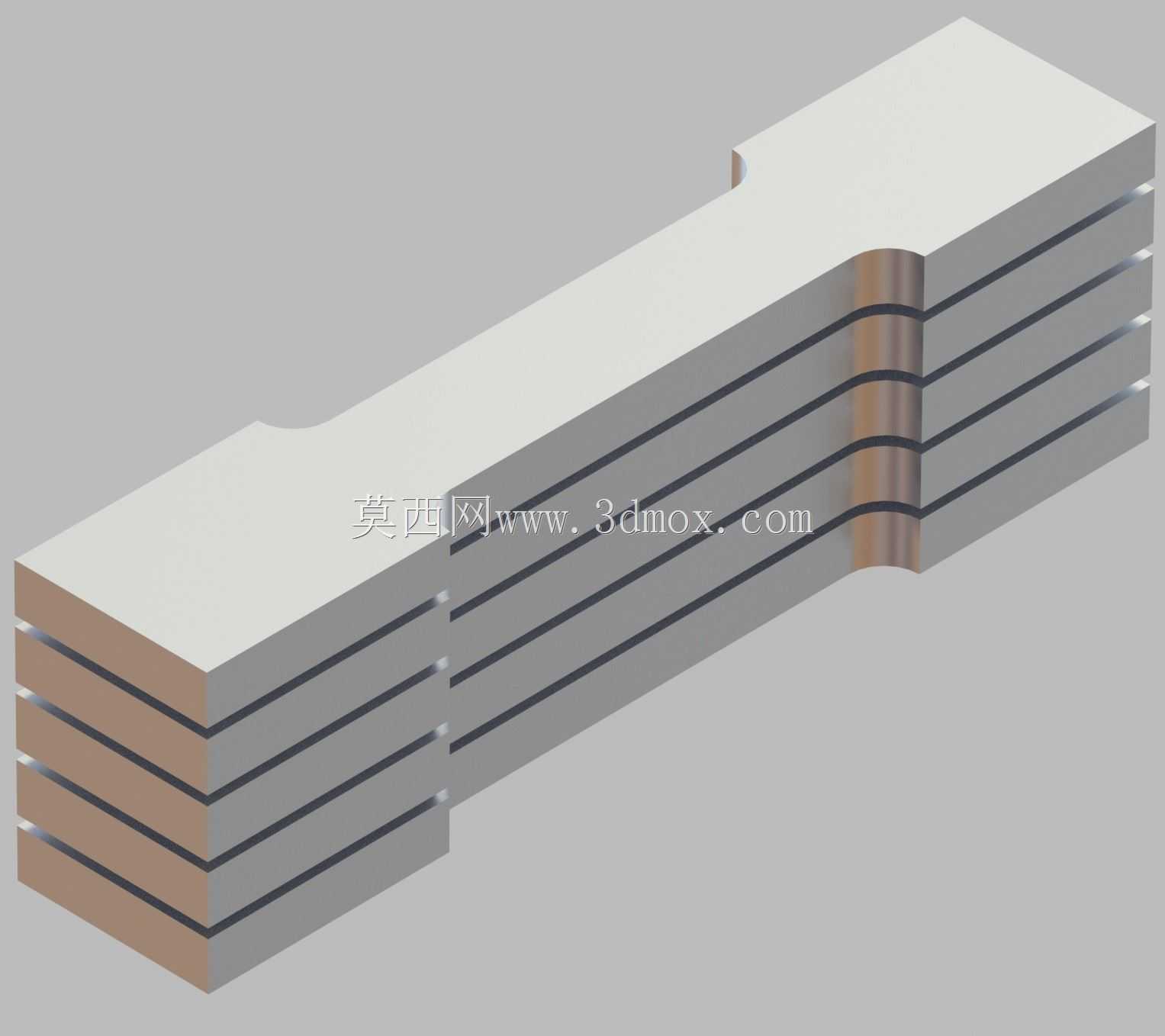

在金属管材质量管控环节，拉伸性能是判定材料成型能力、服役可靠性的核心指标，不同于棒材、板材的标准试样，管材自身的中空弧形结构，无法直接套用平板试样的装夹逻辑，若直接截取管段装夹在拉伸设备钳口上，极易出现端口压溃、夹持段先行断裂的问题，根本无法获取标距段的真实力学数据，这套试样结构就是针对这一现场检测痛点设计的。设计之初先梳理了管材拉伸测试的全流程工况：常规万能材料试验机的钳口为平面硬质结构，装夹中空管壁时，夹紧力会直接作用在弧形管壁上，管壁厚度较薄时，夹持端会先出现椭圆化变形，裂纹从夹持位置萌生，最终断裂位置不在标距段内，测试数据完全失效。针对这个问题，试样采用了端部填充加过渡段的结构逻辑，在被测试管段的两端夹持区域，嵌入与管内径完全贴合的实心支撑块，支撑块的外形与管内壁弧度完全匹配，装夹时钳口的夹紧力通过支撑块均匀传递到管壁周向，避免局部应力集中导致的夹持端变形，同时支撑块的长度略大于钳口的最大夹持深度，保证整个夹持区域都有内部支撑，不会出现管壁被夹扁的情况。考虑到不同管径、壁厚的管材测试需求，支撑块与管段的配合采用间隙适配设计，单边间隙控制在0.02mm以内，既可以轻松嵌入管端，又不会在拉伸过程中出现相对窜动，支撑块的端面与管段端面保持齐平，避免装夹时出现偏载，导致拉伸过程中试样承受附加弯矩，影响测试数据的准确性。在夹持段与测试标距段之间，设计了平滑的圆弧过渡结构，过渡圆弧的半径根据管壁厚度调整，避免截面突变位置产生应力集中，确保拉伸过程中裂纹首先在标距段内萌生，真实反映管材本体的力学性能。标距段的长度根据管材的外径设定，满足常规拉伸测试的标距比例要求，同时标距段的管壁不做任何额外加工，保留管材原有的表面状态与壁厚尺寸，避免加工损伤影响材料本身的性能表现。从安装边界来看，这套试样的整体装夹尺寸适配常规100kN以内万能材料试验机的钳口行程，两端支撑块的外侧加工成平面结构，与钳口平面完全贴合，不需要额外定制异形钳口，就可以完成装夹，降低了测试环节的工装改造成本。实际应用场景中，这类试样覆盖了无缝金属管、焊接金属管的拉伸测试需求，不管是原材料入厂检验、生产过程中的工艺抽检，还是成品管材的性能定级，都可以通过这套试样结构获取准确的抗拉强度、屈服强度、断后伸长率等核心力学参数。设计过程中还考虑了3D打印快速制样的需求，支撑块与配套的定位结构可以通过3D打印快速制作，针对小批量、特殊规格的管材测试，不需要额外开模加工支撑块，缩短测试准备周期。在试样的装配逻辑上，支撑块嵌入管端后不需要额外粘接固定，依靠装夹时的预紧力就可以实现可靠定位，测试完成后可以轻松将支撑块从断裂的管段中取出，重复使用，降低测试耗材成本。针对薄壁管材的测试场景，还可以在支撑块表面增加细微的滚花纹路，增大与管内壁的摩擦力，避免拉伸过程中管段与支撑块出现相对滑动，保证测试过程中载荷完全传递到标距段。整个结构没有多余的复杂特征，所有尺寸都围绕测试过程中的载荷传递路径设计，避免冗余结构带来的额外误差，从根源上解决了管材拉伸测试中夹持端易失效、数据偏差大的现场问题，结构设计完全贴合材料力学性能测试的实际操作流程，不需要对现有测试设备做任何改造，就可以直接投入使用。
