工业设备用三辐条铸铜手轮结构设计

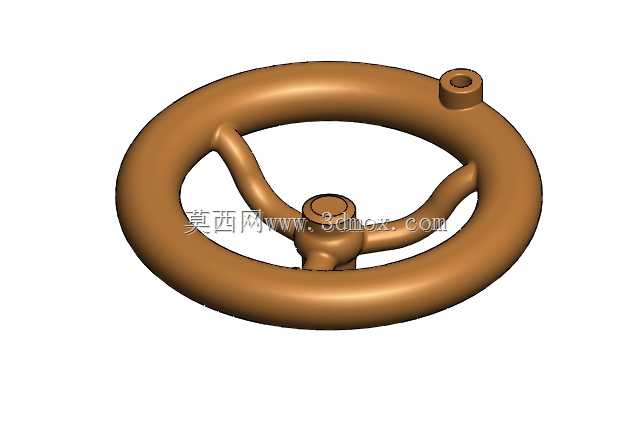

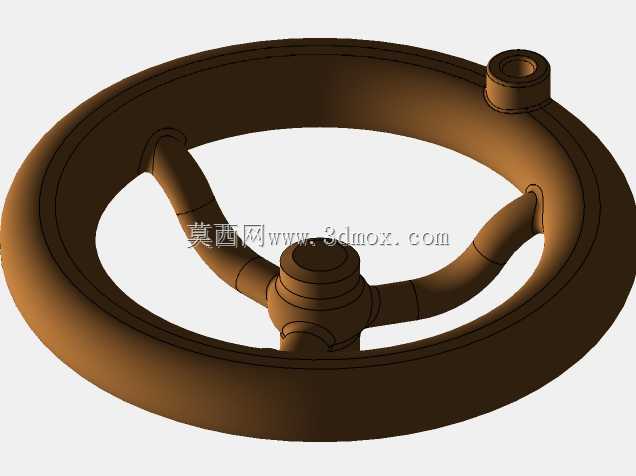

　　在工业管路截断阀、中小型机床进给调节机构、化工容器启闭装置、印刷设备辊距调整工位这类需要手动精准调控执行件位移的场景里，手轮是直接承接操作人员施力、传递扭矩到设备传动端的核心操作部件，其结构合理性直接影响操作手感、调控精度与长期使用可靠性。这款手轮采用环形轮缘搭配三辐条的经典受力结构，轮缘截面做正圆形设计，握持时手掌与轮缘的接触面积均匀，不会出现硌手的应力集中点，操作人员在戴劳保手套操作时也能稳定握持，不会因为接触面打滑出现施力偏差。轮缘侧上方设置的带孔凸台，是为了适配需要加装锁定插销的使用场景，当设备调整到指定工位后，可将插销穿过凸台的通孔插入设备本体的定位孔内，避免设备运行过程中受振动影响出现手轮自转移位，

　　导致预设参数偏移的问题。中心的轮毂部位做了阶梯凸台结构，内部预留的安装孔可根据不同设备的轴径需求做适配加工，既可以加工成键槽孔与传动轴做周向固定，也可以加工成方孔适配四方头调节杆，轮毂与辐条的连接位置做了大圆弧过渡处理，避免铸造过程中出现应力集中导致的冷裂缺陷，同时在承受大扭矩操作时，过渡位置不会因为应力突变出现辐条断裂的问题。三根辐条采用对称120度分布的结构设计，相比两辐条手轮，在同等材料用量下抗扭刚度提升30%以上，操作人员在任意角度握持轮缘施力时，都能通过至少两根辐条将扭矩传递到中心轮毂，不会出现施力死点，在需要快速转动手轮的工况下，三辐条结构不会像四辐条手轮那样出现辐条硌挡手掌的问题，连续转动操作的流畅度更好。

　　从安装边界来看，这款手轮的轮缘外径适配多数中小型工业设备的操作空间需求，安装后突出设备面板的高度控制在常规操作安全距离内，不会因为突出过多导致过往人员误碰，也不会因为突出量过小导致握持空间不足。轮缘表面做了光滑圆弧处理，没有尖锐棱角，即使操作人员误碰也不会造成划伤，符合工业设备操作件的安全设计要求。在实际选型适配时，需要注意手轮的安装孔与设备轴端的配合公差，若用于需要频繁转动的调节工位，可在轮毂位置加装紧定螺钉做轴向固定，避免长期转动后出现手轮轴向窜动；若用于大扭矩截断阀的操作场景，可在轮缘外侧加工防滑滚花，提升沾油沾水工况下的握持摩擦力。设计过程中优先考虑了铸造成型的工艺性，所有壁厚保持均匀过渡，没有出现局部壁厚突变的结构，

　　铸件冷却过程中不会因为收缩不均出现缩孔缺陷，后续机加工仅需要处理中心安装孔、凸台定位孔以及轮毂端面，加工余量控制在合理范围内，能有效降低生产制造成本。三辐条的排布角度经过受力校核，在操作人员施加最大常规操作力时，辐条的弯曲变形量控制在允许范围内，不会因为变形过大导致操作虚位，保证调节动作的反馈直接精准，操作人员转动手轮的角度能直接传递到设备执行端，没有多余的传动间隙。这类手轮在实际工业场景中替换性较强，不同设备上的同规格手轮可通用互换，设备维护时不需要单独定制配件，能有效降低设备运维的配件储备成本。
