2mm厚度折弯安装金属连接片结构

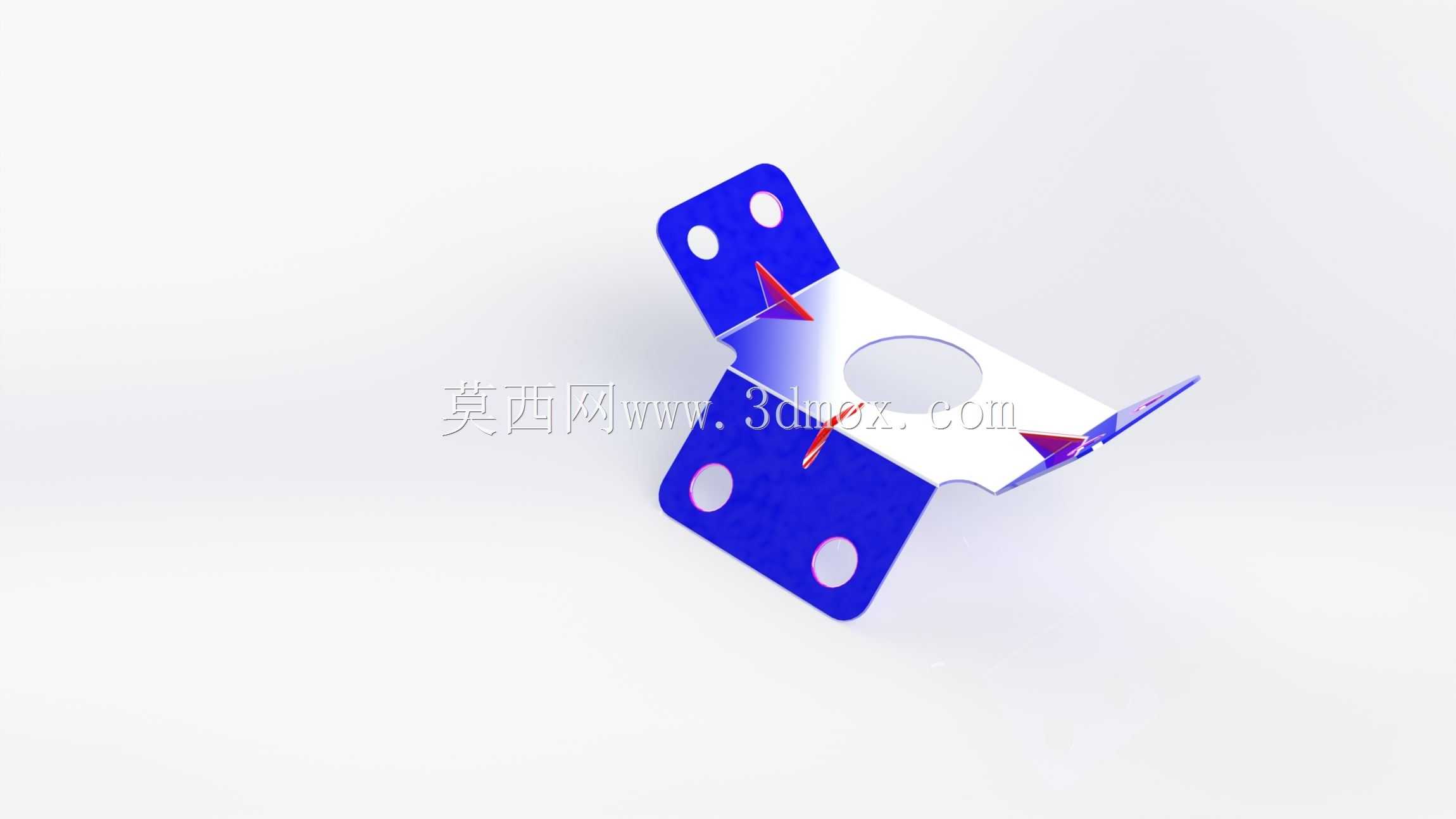

日常做设备结构排布时，这类薄钣金连接片是最容易被忽略但又直接影响装配可靠性的小构件，很多新手做设计时总把注意力放在大型机架、传动组件上，最后在这类小安装件上踩坑，要么安装孔位对不上，要么折弯角度偏差导致装配后应力集中，用不了多久就出现钣金疲劳开裂的问题。这个构件采用2mm厚度的金属板材加工，整体采用对称式的折弯布局，两侧伸出的安装耳上各设置两个圆形安装通孔，中间主体区域预留一个大尺寸的中心过孔，既可以用来穿过管线、避让凸起的轴类结构，也能作为定位基准孔配合工装完成快速装配。从实际应用场景来看，这类构件常被用在小型自动化设备的机架层板连接、电气柜内部元件安装固定、小型输送线的侧边护板连接位置，相比厚板切削的连接件，2mm钣金件的重量更轻，加工成本更低，同时通过合理的折弯加强，完全能满足常规静态安装的承重需求，不会出现轻易变形的问题。做这类钣金件的结构设计时，首先要核算折弯扣除值，2mm厚度的常规冷轧钢板，折弯90度时的扣除值要结合实际选用的折弯机下模开口宽度调整，不能直接照搬教材里的固定数值，不然加工出来的两个安装耳的孔位中心距会出现偏差，现场装配时螺丝穿不进去。两侧安装耳的折弯角度不是完全垂直于主体平面，而是带微小的外张角度，这个细节是为了补偿装配时的安装面平面度误差，很多设备的机架焊接后表面难免有轻微的焊接变形，如果安装片的折弯角度做成绝对90度，装配时安装耳会和安装面出现虚接，螺丝锁紧后钣金件会产生持续的内应力，长期受设备运行的振动影响，螺丝容易出现松脱。中心的大圆孔在设计时要注意孔边缘到折弯线的距离，不能太靠近折弯位置，不然折弯加工时孔位会被拉扯变形，导致后续穿线或者定位时出现卡滞，这个构件的中心孔边缘距离两侧折弯线预留了足够的平直段，既保证了折弯时孔位不会变形，也让中间区域的结构强度得到了保障。安装边界方面，两个安装耳上的孔位间距要匹配常用的铝型材安装槽间距，比如适配2020、3030系列铝型材的孔距，这样在做型材机架搭建时不需要额外打孔，直接用T型螺栓就能完成固定，通用性会强很多。另外，构件的几个边角都做了小倒角处理，不是尖锐的直角，一方面是避免装配时划伤操作人员的手，另一方面也能减少钣金件在电泳、喷塑表面处理时的积液问题，提升表面处理的质量。很多人做这类钣金设计时会忽略边角处理，最后加工出来的零件边缘锋利，现场装配时很容易造成工伤，而且尖锐边角的涂层很容易被磕碰脱落，用不了多久就会生锈。从受力角度来看，这个构件的对称折弯结构相当于在平板基础上增加了两道加强筋，2mm厚度的板材在折弯后，垂直于折弯方向的结构刚度会提升数倍，承受垂直方向的载荷时不会出现平板容易发生的翘曲变形，用来固定重量在几公斤以内的电气元件、小型传感器、管线支架完全足够，不需要额外增加加强筋结构，减少了加工工序。设计时还要注意安装孔的大小，要比选用的固定螺丝直径大0.2-0.5mm，给装配时的位置调整留出余量，毕竟现场安装时难免有微小的位置偏差，如果孔和螺丝做的一样大，稍微有点偏差就装不上，反而降低了装配效率。这类钣金件的展开图绘制时，要把所有的折弯线标注清楚，同时注明折弯方向，避免加工厂把折弯方向搞反，导致零件报废，尤其是这种对称结构，折弯方向反了虽然看起来形状差不多，但安装孔的朝向会出错，没法正常使用。在实际选型使用时，如果是用在有腐蚀的环境里，比如食品加工设备、户外设备上，可以选用2mm厚度的304不锈钢板材加工，不需要额外做表面处理就能满足防锈需求；如果是用在普通室内设备上，选用常规冷轧钢板加工后做喷塑或者镀锌处理，成本会低很多，完全能满足使用要求。
