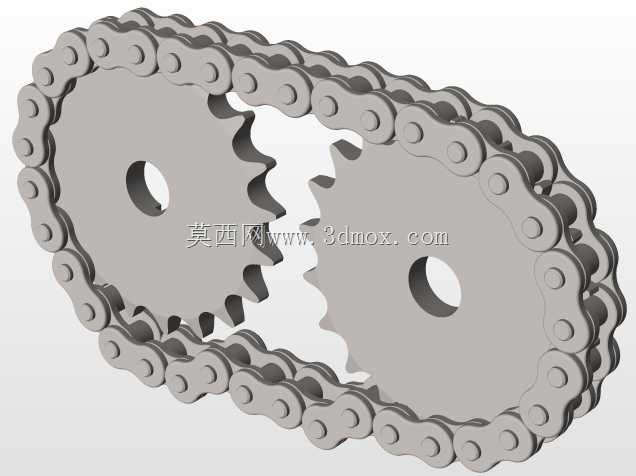

双链轮链条传动结构运动仿真设计

链传动作为机械传动领域应用极广的动力传递形式，在各类工业设备、输送系统、动力输出机构中都承担着核心的动力传输作用，这套双链轮配双排链条的传动结构，是针对中低速重载传动场景做的参数化设计，完全匹配常规工业场景下的传动安装需求。从实际应用场景来看，这类链传动结构常见于自动化输送线的动力端、农用机械的动力传递单元、摩托车及非机动车的动力传输系统、轻工包装设备的主传动机构，相比带传动它不存在打滑风险，传动比精准，相比齿轮传动它可以适应更大的中心距安装需求，不需要严格的箱体密封润滑环境，安装维护的门槛更低，在多粉尘、工况相对恶劣的生产现场适配性更强。

这套结构在设计时优先考虑了传动过程中的啮合平顺性，链轮的齿形采用了标准三圆弧一直线齿廓，齿面的啮合间隙控制在合理范围，既避免了间隙过大导致的链条跳动、传动冲击，也防止间隙过小造成的卡滞、磨损加剧问题。两个链轮的齿数做了差异化匹配，可根据实际传动比需求调整齿数配比，实现不同的减速或增速传动效果，链轮中心的安装孔预留了键槽位置，可直接与传动轴通过平键实现周向固定，传递额定扭矩时不会出现轴与轮毂的相对滑动。配套的双排链条采用标准滚子链结构，链板的冲压成型弧度做了应力释放优化，销轴与链板的过盈配合量经过反复校核，在承受交变载荷时不会出现链板松脱、销轴窜动的问题，滚子的外径与链轮齿沟的圆弧完全匹配，啮合过程中滚子可自由转动，将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损量，延长整套传动组件的使用寿命。

从安装边界来看，这套结构的两个链轮中心距预留了合理的张紧调节余量，实际安装时不需要额外定制过长的机架，只需要在其中一个链轮的安装位置预留20到30毫米的中心距调节空间，就可以满足链条安装、张紧调整以及后期磨损后的张紧补偿需求。链轮的轴向尺寸与双排链条的宽度完全匹配，安装时两个链轮的端面共面度偏差需要控制在0.5毫米以内，避免链条运行过程中出现偏磨、掉链的问题。链条的接头处采用标准连接链节，安装拆卸不需要专用的大型工装，只需要配套的链钳就可以完成链条的截断与拼接，现场维护的便捷性很高。

在功能特性上，这套传动结构可以在无额外张紧轮的情况下实现稳定的动力传递，传动效率可以达到95%以上，适合在环境温度-20℃到120℃的场景下使用，不需要完全封闭的润滑腔体，定期在链条销轴位置加注润滑脂就可以满足长期运行的润滑需求。设计过程中对链条的悬垂度做了仿真校核，水平安装时链条的静态悬垂量控制在中心距的2%以内，垂直安装时悬垂量不超过中心距的0.2%，避免运行过程中链条与周边机架、护罩发生剐蹭。整套结构的运动仿真过程完整复现了链传动的啮合、传动、张紧全过程，每个链节的运动自由度都按照实际装配约束做了限定，没有出现过约束或者欠约束导致的运动失真问题，仿真过程中可以直观观察到链条进入啮合、退出啮合的全过程，验证齿形设计的合理性，排查是否存在运动干涉问题，为后续的实物加工、装配提供可靠的设计依据。针对不同的负载场景，还可以通过调整链条的排数、链轮的材质、齿面热处理工艺来适配更高的扭矩传递需求，比如重载场景下可以选用40Cr材质的链轮，齿面做高频淬火处理，硬度达到HRC45-50，提升齿面的耐磨性能，链条选用合金钢材质的重载滚子链，满足大扭矩传递的强度要求。
