工业用双腔空心长条形金属承重梁

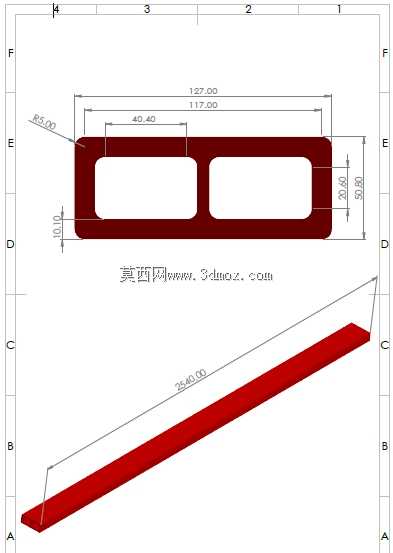

　　在各类工业设备的机架搭建、输送线支撑、轻型设备承重平台布设场景中，这类双腔结构的长条形金属梁是十分常用的受力构件，不同于常规的单腔矩形管，双腔的结构设计能在同等耗材重量的前提下，大幅提升梁体的抗扭刚度与垂直方向的抗弯承载力，尤其适合跨度在2.5米左右的中等跨距支撑场景，能有效避免单腔型材在长期受载后容易出现的侧壁鼓屈、整体挠曲变形问题。从截面设计来看，梁的整体外轮廓宽度为127mm，总高度50mm，侧壁与中间分隔筋的厚度统一为10mm，端部做了R5的圆角过渡，既可以减少应力集中点，也能避免加工、安装过程中锐边划伤操作人员；截面内部两个独立的空腔宽度均为40.4mm，空腔高度20.4mm，这种等腔设计能让梁体在垂直方向受载时，

　　上下翼缘的受力分布更均匀，中间的分隔筋相当于在梁的中性层位置额外增加了一道纵向支撑，能有效抑制翼缘在受压状态下的失稳变形。梁的总长度为2540mm，这个长度尺寸适配多数工业场景的标准跨距需求，安装时既可以通过端面连接板与其他型材、立柱做螺栓拼接，也可以在空腔内预置滑块螺母，实现侧面、顶面的附件挂载，不需要额外在梁体上焊接安装座，能大幅降低现场安装的加工工作量。在实际选型应用中，这类梁常被用于轻型自动化输送线的侧边主梁、小型设备的底部支撑纵梁、防护围栏的横向承重横杆，相比同规格的实心钢条，双腔空心结构能减重60%以上，同时保留足够的结构强度，不管是做静态的设备承重支撑，还是搭配移动组件做线性运动的承载导轨安装基础，

　　都能满足常规工业场景的刚度要求——在每米均布载荷不超过150kg的工况下，梁的最大挠度可以控制在跨度的1/1000以内，完全符合通用工业设备的结构刚度设计标准。设计这类梁的三维模型时，首先要明确截面的尺寸链闭环：先绘制外轮廓的矩形，倒好端部圆角，再偏移出壁厚生成外腔轮廓，之后在中间位置绘制分隔筋，确保两个空腔的尺寸对称，避免后续挤出成型后出现壁厚不均的问题；之后沿长度方向做实体挤出，再对端部的锐边做微小的倒角处理，方便后续的型材挤出模具加工，也能避免安装时的装配干涉。需要注意的是，这类梁如果用于有移动载荷的场景，比如作为线性导轨的安装基础，还要保证梁的上下面平面度公差控制在每米0.2mm以内，

　　建模时可以直接在模型里标注好形位公差的参考基准，方便后续加工时的精度校验。另外，双腔的结构也方便后期在梁内部布设线缆、气路管线，不需要额外在梁外侧安装拖链或者走线槽，能让设备的整体外观更整洁，也能对管线起到更好的防护作用，避免生产现场的碎屑、切削液溅到管线外层造成老化破损。在不同的应用场景下，这类梁可以根据实际载荷需求调整壁厚与整体截面尺寸，当前的参数是针对中等载荷场景优化后的通用规格，既不会因为壁厚过大造成材料浪费，也不会因为刚度不足影响使用，适配多数轻型工业设备的支撑需求。
