带散热鳍片的电机端盖结构设计

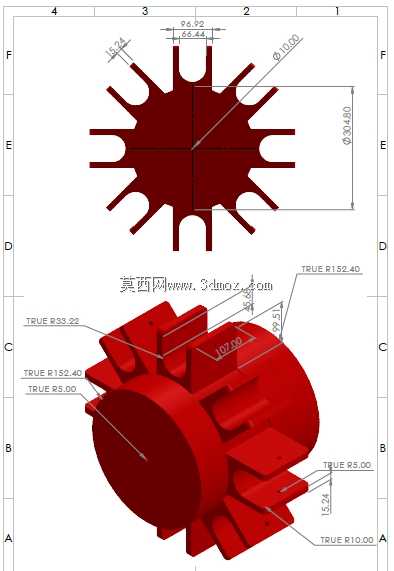

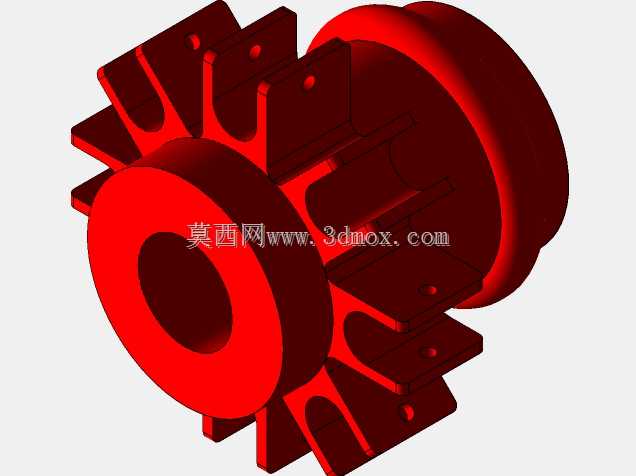

　　在中小功率电机的结构设计环节，端盖作为支撑转子轴系、配合机壳形成封闭腔体的核心零件，其自身的散热结构设计直接决定了电机长时间运行的温升表现。这款端盖采用一体化铸造成型的散热鳍片布局，没有采用传统端盖的平面外轮廓，而是在端盖的圆形基体上均匀排布了多组径向延伸的散热鳍片，每一组鳍片的截面都做了圆弧过渡处理，避免应力集中的同时，也增大了和空气的接触换热面积。从实际应用场景来看，这类带集成散热鳍片的端盖多用于封闭自扇冷式的中小型异步电机或者伺服电机，安装在机壳的非输出轴侧，不需要额外加装散热罩，依靠转子尾部自带的风叶转动带动气流，直接冲刷鳍片表面带走热量，相比传统平面端盖加独立散热罩的结构，能减少两个零件之间的装配间隙带来的热阻，提升整体散热效率。

　　从设计思路上看，这款端盖的鳍片排布做了等角度均分处理，相邻鳍片之间的槽宽经过核算，既保证了足够的散热面积，也不会因为槽缝过窄导致风阻过大、气流无法顺利通过鳍片间隙。端盖的中心基体部分预留了轴承室的安装位置，基体的圆柱面和机壳的止口配合尺寸做了严格的公差匹配，保证装配之后端盖和机壳的同轴度，避免转子转动时出现扫膛问题。鳍片的厚度从根部到端部做了轻微的拔模斜度处理，符合铸造工艺的脱模要求，根部的圆角设计能避免铸件冷却时出现缩裂缺陷，同时也能提升鳍片和基体连接的结构强度，在电机运输或者运行产生振动时，不会出现鳍片断裂脱落的问题。

　　从尺寸边界来看，端盖的最大外缘由鳍片的外端轮廓决定，安装时需要注意和周边设备的预留间隙，不能让鳍片和相邻的接线盒、固定支架等部件产生干涉，鳍片端部的圆弧设计也能减少装配过程中剐蹭操作人员或者相邻管线的风险。端盖上的安装孔位围绕中心轴承室做了圆周均布，和机壳端面上的螺孔位置一一对应，安装时按照对角顺序逐步拧紧固定螺栓，能避免端盖受力不均导致轴承室变形，影响轴承的正常运转。在实际选型适配时，需要核对端盖止口的配合直径、轴承室的内径尺寸以及安装孔的中心距参数，确保和对应型号的电机机壳、轴承尺寸匹配，同时也要核算鳍片带来的额外散热面积是否满足电机额定功率下的温升要求，避免长时间高负载运行时热量积聚导致绕组绝缘老化加速。

　　这类集成散热结构的端盖相比传统分体式散热结构，减少了零件数量，降低了装配工序的复杂度，同时一体化的结构也提升了整体的刚性，在一些对安装空间有严格限制、无法加装大尺寸独立散热罩的应用场景下，比如小型输送线的驱动电机、自动化设备内置的伺服驱动单元，这类结构的端盖能在有限的空间内提供足够的散热能力，保证设备长时间稳定运行。设计建模过程中，需要重点关注鳍片和基体连接位置的圆角处理，以及拔模斜度的设置，既要满足铸造工艺的要求，也要保证散热面积的计算值符合热仿真的结果，同时轴承室位置的尺寸精度、形位公差要求需要在建模时明确标注，为后续的机加工环节提供准确的尺寸依据。
