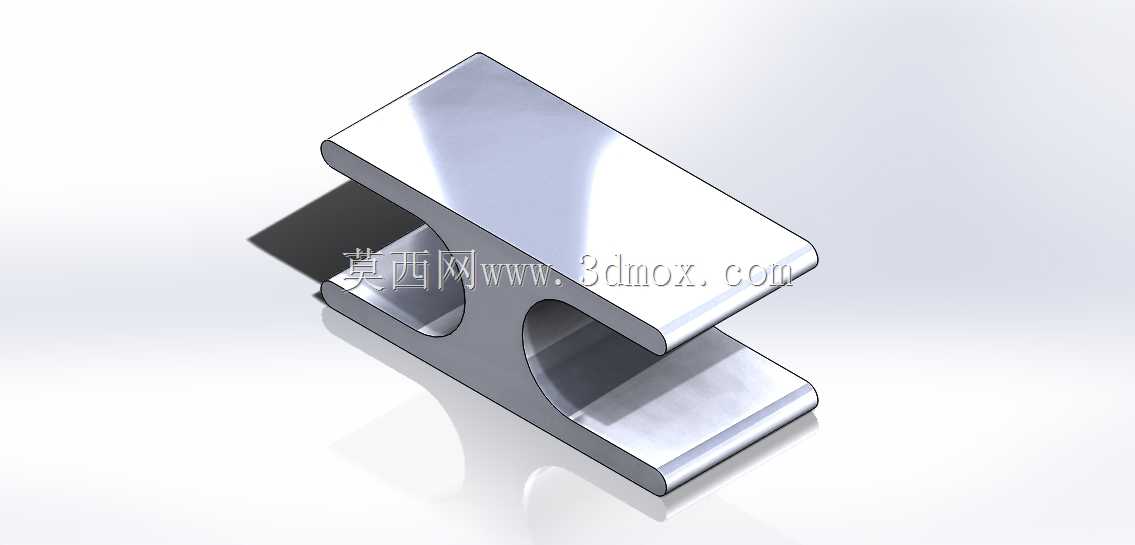

C型槽口型钢构件三维结构设计

　　在钢结构厂房的次梁连接节点、自动化输送线的侧边挂装基座、仓储货架的层板支撑卡位、重型设备的管线固定支架等场景中，这类带C型槽口的型钢构件是应用频率极高的基础承力件。不同于常规热轧工字钢、槽钢的标准化截面，该构件针对特定安装场景做了截面优化，上下翼缘做了等宽平行设计，腹板中部开设的半圆弧形让位槽，是为了避让安装位处的圆柱头螺栓、管线接头或是相邻构件的圆弧凸起结构，避免安装时出现干涉，同时也能在保证整体抗弯强度的前提下，适当降低构件自重，减少材料冗余。

　　从实际使用的受力角度出发，设计时首先要匹配安装边界的空间限制：上下翼缘的外表面为平整加工面，平面度控制在每100mm长度0.05mm以内，保证和相邻贴合构件的接触面积足够，避免局部应力集中；翼缘端部做了小圆角钝化处理，既可以消除热轧或裁切后的锐边毛刺，防止安装作业时划伤操作人员，也能减少应力集中点，避免长期受交变载荷时出现端部开裂的问题。腹板和上下翼缘的连接位置采用了等半径内圆角过渡，这个圆角尺寸不能随意设定，过小的圆角会导致折弯成型时出现应力开裂，或是受载时在转角位置产生应力集中，过大的圆角则会占用槽口内部的有效安装空间，导致配套的卡装螺母、连接滑块无法顺利装入槽内。

　　中部的弧形槽口位置，设计时需要做局部的强度校核：当构件作为横向支撑使用时，跨中受弯的最大正应力位置恰好靠近腹板中部，开设槽口会削弱该位置的截面惯性矩，因此槽口的圆弧半径需要根据实际承受的额定载荷计算，保证削弱后的截面抗弯模量仍能满足1.5倍以上的安全系数，同时槽口的边缘同样做了去毛刺处理，避免尖锐切口成为疲劳裂纹的起始点。构件的整体长度方向可以根据实际安装需求裁切，但槽口的位置需要和配套的连接点位精准对齐，一般在批量应用前会先做1:1的试样安装，确认槽口和相邻构件的让位间隙控制在1-2mm之间，既不会因为间隙过大导致连接晃动，也不会因为间隙过小出现装配卡滞。

　　在设备机架的拼装场景中，这类型钢可以直接通过槽口卡装T型螺栓，不需要在构件上额外钻孔攻丝，大幅提升现场装配的效率，调整安装位置时只需要松开螺母就可以滑动调整构件位置，比传统的钻孔连接方式灵活度更高。作为管线支架使用时，弧形槽口可以直接卡套在圆柱形的管线外壁，配合管卡就能实现快速固定，不需要额外焊接弧形托板，减少现场焊接的工作量，也避免焊接热变形导致构件精度下降。

　　建模过程中需要注意几个容易出错的细节：上下翼缘的平行度公差需要在建模时就通过几何约束锁定，避免后续出工程图时出现尺寸偏差；腹板和翼缘的过渡圆角需要和实际加工工艺匹配，如果是采用冷弯成型工艺，内圆角半径不能小于板材厚度的1.5倍，否则成型时会出现板材外侧拉裂的问题；如果是采用铣削加工的定制型钢，圆角半径可以适当减小，但仍需要保留最小0.5mm的圆角，避免铣刀加工时出现清角崩损。另外，构件的所有外露面在建模时都需要预留表面处理的厚度余量，比如做热镀锌处理时，锌层厚度一般在0.05-0.1mm之间，配合尺寸的位置需要提前扣除锌层厚度，避免镀锌后出现装配过盈的问题。

　　从安装适配性来看，这类型钢的槽口内部净宽尺寸需要和常用的T型螺栓头尺寸匹配，比如常用的M8T型螺栓头宽度为17mm，槽口的内部净宽就需要设定为17.5-18mm，保证螺栓头可以顺利滑入，同时不会出现过大的晃动间隙；槽口的深度需要保证螺栓头装入后，翼缘的壁厚有足够的抗压强度，避免拧紧螺栓时翼缘出现变形。在长期承受动载荷的场景下，比如振动输送机的侧边支架，还需要在槽口的端部加装限位挡块，防止螺栓在长期振动下出现滑移移位，导致连接失效。
