电动商用绞肉机结构设计三维模型

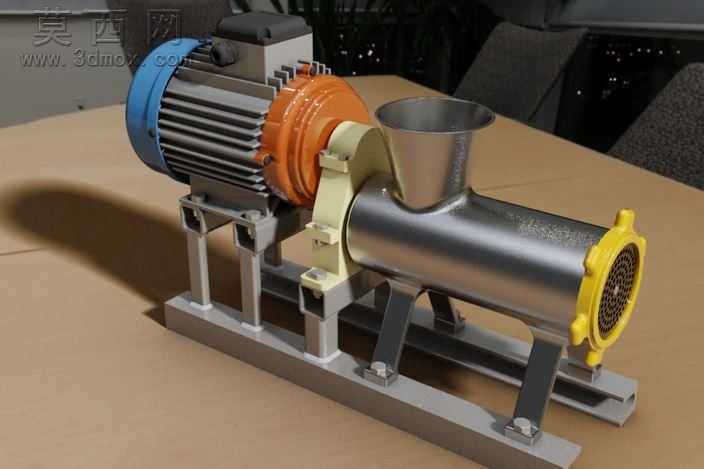

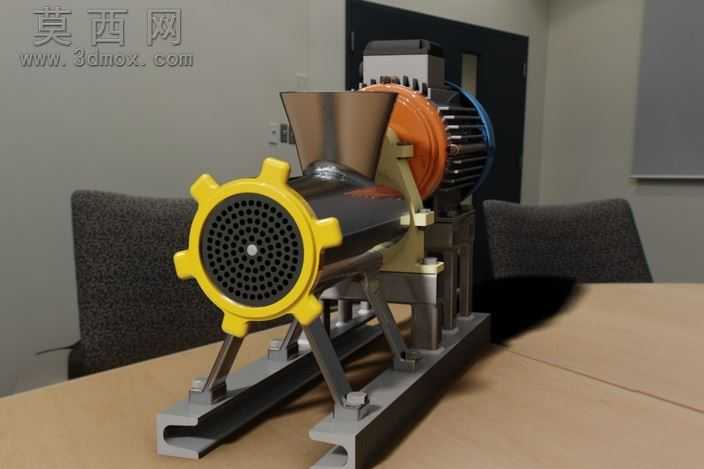

本模型为电动商用绞肉机的完整三维设计成果，建模过程中严格遵循商用食品加工设备的设计规范，对整机各零部件进行了1:1比例的参数化建模，完整还原了设备从动力输入到物料输出的全链路结构。建模阶段首先完成动力单元的搭建，精准还原了驱动电机的散热筋结构、端盖连接特征、接线盒安装位，对电机与减速机的连接法兰做了精确的配合公差设计，保证动力传递路径的同轴度要求。传动减速部分采用平行轴传动结构，建模时对齿轮啮合间隙、轴承安装位、密封结构都做了细节还原，既保证减速增扭的传动需求，也兼顾了食品加工场景下的密封防渗漏要求。绞送工作单元的建模重点还原了进料斗的导流曲面、绞笼的螺旋送料叶片、出肉孔板的多孔阵列结构、锁紧端盖的快拆螺纹结构，其中螺旋叶片的导程设计经过参数化调整，能够模拟物料从进料到挤压输出的完整送料逻辑，孔板的孔径排布符合商用绞肉机的出料粒度设计标准。机架部分采用型钢焊接式结构设计，建模时还原了机架的支撑脚、电机安装座、绞筒固定支架的连接结构，各安装位的螺栓孔位、定位凸台都做了精准建模，保证整机装配后各部件的位置度符合设计要求。材质渲染阶段根据各部件的实际使用场景分配材质：驱动电机外壳采用铸铁哑光材质，端盖采用蓝色烤漆金属材质，减速机连接座采用米黄色铸铝材质，绞筒与进料斗采用食品级抛光不锈钢材质，出肉端锁紧件采用黄色食品级工程塑料材质，机架采用灰色喷塑金属材质，支撑脚垫采用黑色防滑橡胶材质，渲染后的模型能够清晰区分各功能部件，直观展示整机的外观质感与结构层次。整体设计围绕商用绞肉机的实用需求展开，各部件的连接关系、装配逻辑都完全符合实际生产制造的工艺要求，既可以作为食品加工设备的结构设计参考，也可用于相关设备的教学演示、装配模拟使用。
