机床滑动导向滑块夹紧组件结构设计

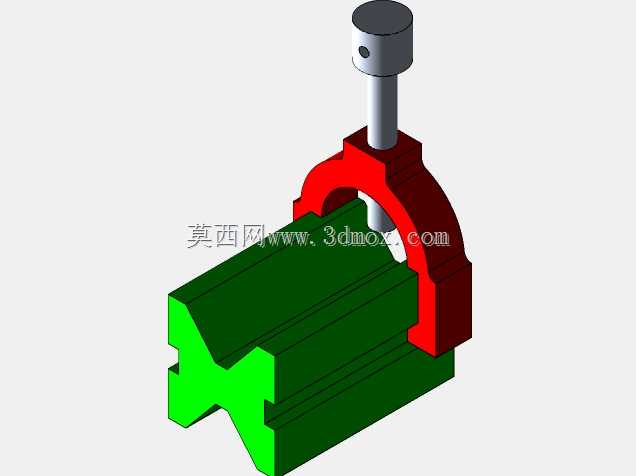

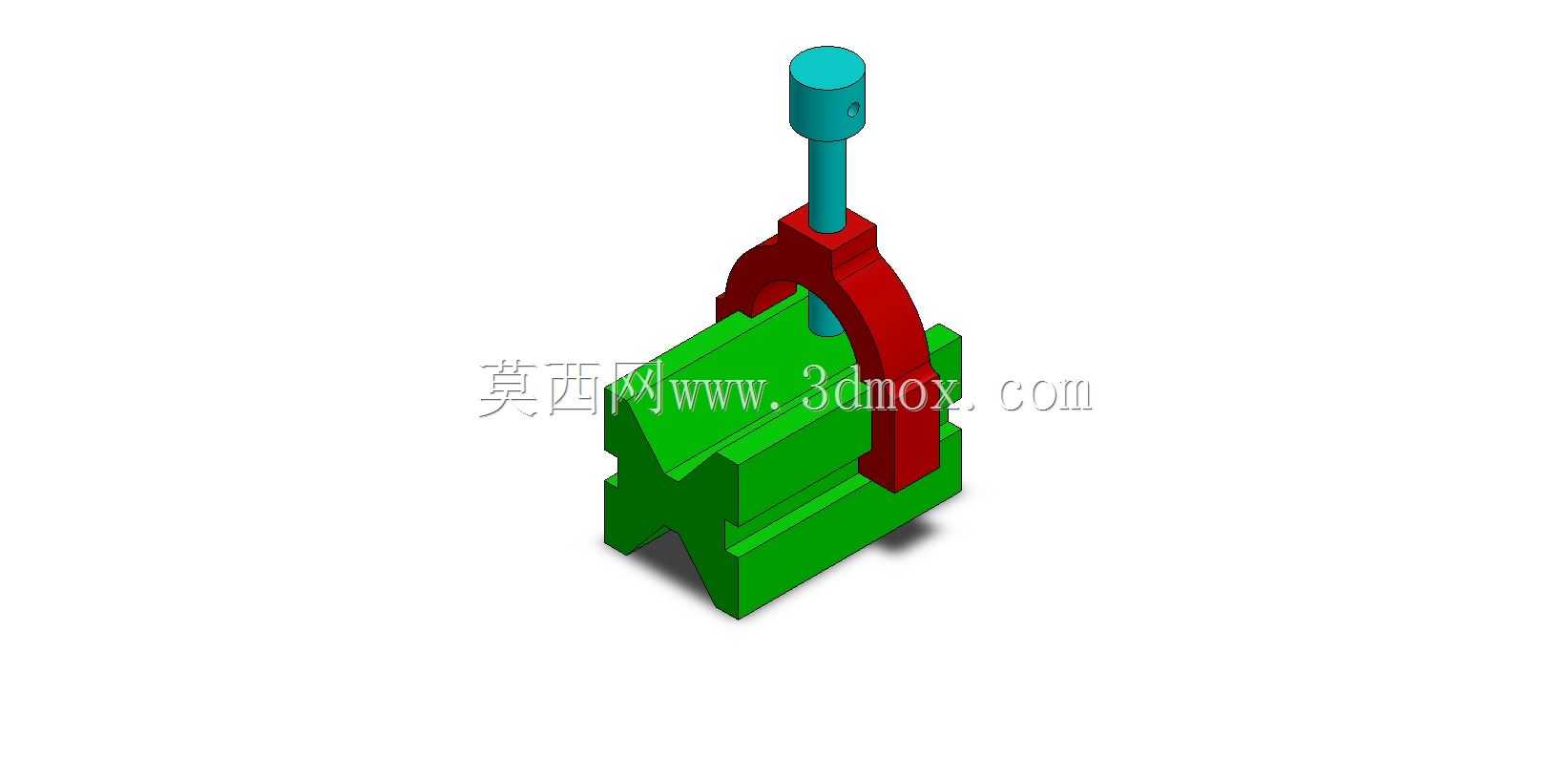

在普通卧式铣床、平面磨床这类需要精准行程限位与工位锁紧的通用机加工设备上，这类滑块夹紧组件是导轨副里不可缺少的功能单元，它既承担着滑动副沿导轨方向的顺畅导向作用，又能在加工工位到位后快速完成滑动部件的位置锁定，避免切削受力时出现滑台窜动，影响加工面的形位公差。从实际装配场景来看，这套组件直接适配燕尾型滑动导轨，绿色的滑块基体本身就是与导轨型面完全贴合的滑动件，基体上加工出的燕尾槽与床身导轨的配合间隙需要通过配刮来保证，既要保证手动推动时无卡滞，又要控制滑动方向的直线度误差在每米0.02mm以内，才能满足普通机加工的进给精度要求。红色的拱形夹紧架是这套组件的核心施力部件，它跨装在滑块基体上方，两端的定位凸台嵌入滑块基体两侧的定位槽内，保证夹紧力施加时不会出现侧向偏移，避免夹伤导轨面。上方的青蓝色调节杆是施力传动件，杆身加工有梯形传动螺纹，转动杆体时，螺纹副会带动拱形架产生向下的压紧力，直接将滑块基体与导轨面压紧锁死，杆体顶部的径向通孔是用来穿加力杆的，现场操作时可以根据锁紧力需求，选用合适长度的加力杆来控制锁紧力矩，避免力矩过大压伤导轨配合面，或是力矩不足导致锁紧失效。设计这套结构的时候，首先要匹配现有设备的导轨截面尺寸，滑块基体的燕尾槽角度要与床身导轨完全一致，常规机床上这类燕尾导轨的角度多为55度或60度，配合面的接触精度需要达到每平方厘米不少于12个接触点，才能保证滑动平稳、锁紧时受力均匀。夹紧架的拱形弧度需要做有限元受力校核，在最大锁紧力矩下，架体的最大变形量要控制在0.05mm以内，避免长期使用后出现塑性变形，导致锁紧力不足。调节杆的梯形螺纹要选用中等精度的传动螺纹，螺纹副的配合间隙要控制在0.1mm以内，既保证转动顺畅，又不会出现锁紧时的空行程。安装边界上，滑块基体的总宽度要比导轨顶面宽度小0.5到1mm，预留出滑动时的热胀间隙，避免设备长时间运行发热后滑块卡在导轨上；夹紧架的顶部高度要低于滑台上安装的工件夹具最低高度，防止滑台移动时夹紧架与周边部件发生运动干涉；调节杆的伸出长度要保证在最大锁紧位置时，杆体顶端不会超出滑台的安全防护盖板，避免操作时剐蹭操作人员。在实际使用场景里，这类组件除了用在通用机床上，也可以适配在非标自动化设备的直线滑动工位上，比如手动上下料的滑台、焊接工装的移动定位工位，只要是燕尾型滑动导轨需要位置锁紧的场景，都可以通过调整滑块基体的截面尺寸来适配。设计时还要考虑日常维护的便利性，滑块基体上要预留润滑油注油孔，油孔直接连通到燕尾配合面，定期加注润滑脂就能减少配合面的磨损，延长组件的使用寿命；夹紧架与滑块基体的连接部位要做防尘处理，避免切削碎屑、灰尘进入配合间隙，导致滑动卡滞或是夹紧动作不顺畅。调节杆的螺纹部位要加装防尘毡圈，防止加工时的切削液混入螺纹副，造成螺纹锈蚀，影响锁紧操作的手感。从受力角度分析，锁紧状态下，夹紧架的两个支脚会对滑块基体施加对称的向下压力，让滑块基体的燕尾面与导轨面之间产生足够的静摩擦力，抵消加工时切削力带来的轴向窜动，这个静摩擦力的大小可以通过调节杆的拧紧力矩来控制，针对不同的加工工况，比如粗加工时切削力大，就适当加大锁紧力矩，精加工时需要微量调整进给位置，可以适当减小力矩，方便微调滑台位置。滑块基体的材质一般选用灰铸铁，这种材料本身具备良好的减震性，与铸铁导轨配合时的摩擦系数稳定，不容易出现爬行现象；夹紧架可以选用45号钢调质处理，保证足够的结构强度，调节杆同样选用45号钢，螺纹表面做淬火处理，提高螺纹的耐磨性，避免反复锁紧松开后螺纹出现磨损滑牙。
