在各类需要变角度传递扭矩的机械传动场景中,万向节是应用极为广泛的核心连接部件,从小型工装夹具的角度调节机构,到轻工设备的动力传递路径,再到教学实训用的装配演示教具,这类铰接式传动结构都承担着关键的动力衔接作用。不同于常规固定式联轴器只能在同轴状态下传递扭矩,万向节可以在两轴轴线不重合、存在一定夹角偏差的工况下,持续稳定地实现扭矩与回转运动的传递,补偿安装过程中产生的同轴度误差,或是设备运行过程中因部件位移、振动带来的轴线偏移问题。

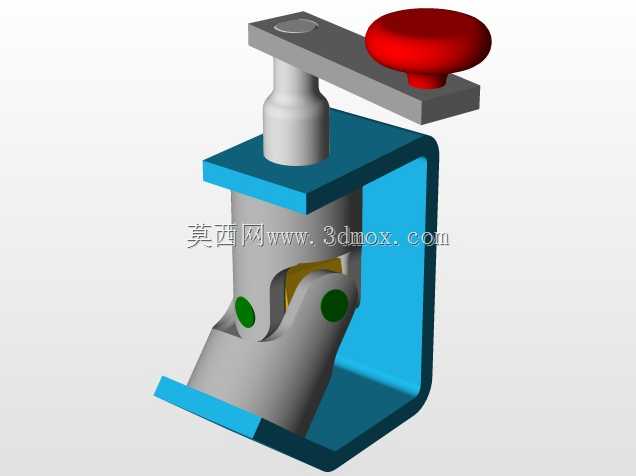

这套万向节结构搭配了手动操作手柄与安装固定支架,整体结构紧凑,没有冗余的外置部件,所有铰接配合部位都做了适配性的结构设计。从结构组成来看,核心的十字铰接副是实现变角度传动的核心,两个叉形接头分别对应输入与输出端,通过十字销实现两个方向的转动自由度,铰接部位预留了合理的配合间隙,既保证转动过程无卡滞,也不会因间隙过大造成传动回程误差过大。上部的操作手柄通过压板结构与输入轴端固定,红色的操作握帽采用符合人体工学的圆弧造型,手动扳动时受力均匀,不会出现硌手的问题,手柄压板与轴端采用平面贴合的固定方式,保证扳动力矩可以稳定传递到轴体上,不会出现相对打滑的情况。

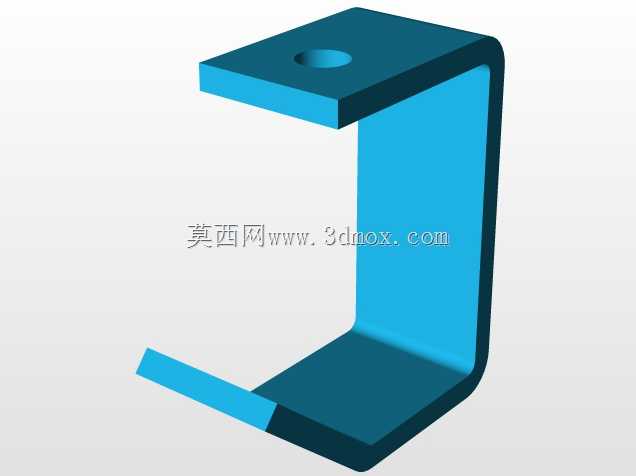

外部的C型安装支架是整套结构的安装基准,支架上下两端都设置了带安装平面的支撑边,安装时可以通过螺栓将支架固定在设备基座或者工装台面上,上下支撑边的平面度控制在合理公差范围内,保证轴系安装后的垂直度符合传动要求。支架的侧边做了折弯加强结构,提升整体刚性,避免在传递较大扭矩时支架出现形变,影响轴系的配合精度。轴体与支架的配合部位设置了对应的轴套支撑结构,减少轴体转动过程中的径向窜动,延长部件的使用寿命。
从设计思路来看,这套结构优先考虑了装配工艺的便捷性,所有部件都可以按照顺序完成组装,不需要特殊的专用工装,非常适合用于机械装配教学场景,让学习者可以直观理解万向节的传动原理、装配顺序以及配合公差的选择逻辑。铰接部位的绿色标识点是装配对位标记,在组装时可以快速对准两个叉形接头的相对位置,避免装错相位造成传动卡滞。在实际应用中,这类带操作手柄与安装支架的万向节结构,常被用在小型手动调节机构、工装夹具的角度调整工位,或是作为传动系统的演示教具使用,手动扳动手柄就可以直观观察到不同夹角下万向节的传动状态,理解等速传动与不等速传动的工况差异。
安装边界方面,整套结构的安装固定依托C型支架的上下两个安装平面,安装时需要保证两个安装面与固定基座的贴合度,固定螺栓的规格需要匹配支架上的安装孔尺寸,避免螺栓过大无法穿入或是过小造成固定不稳。轴系的输入输出端预留了对应的连接接口,可以根据实际使用需求连接对应的动力部件或是执行部件,铰接副的最大摆角范围控制在常规万向节的合理区间内,使用时不能超过最大允许摆角,否则会造成铰接部位的应力集中,加速部件磨损甚至出现结构断裂。传动过程中,铰接部位需要定期补充润滑脂,减少配合面的摩擦损耗,保证转动的顺畅性。在选型适配时,需要根据实际传递的扭矩大小确认轴体与十字销的强度是否满足工况要求,避免过载使用造成部件损坏。
