同轴式双出轴齿轮减速箱结构设计

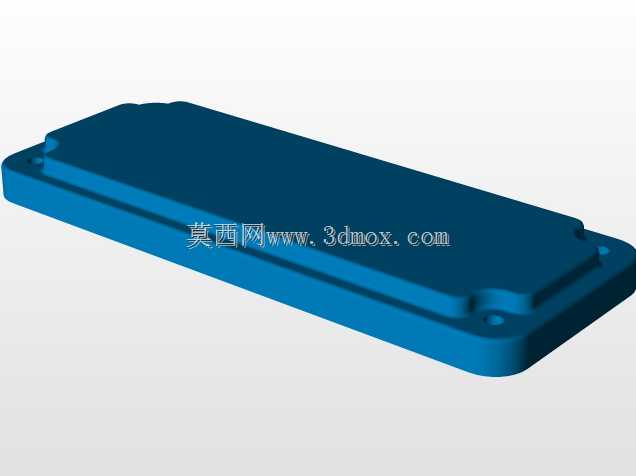

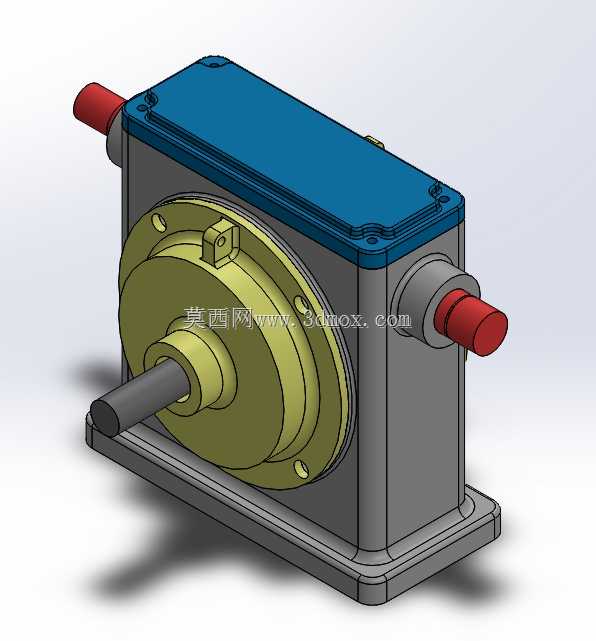

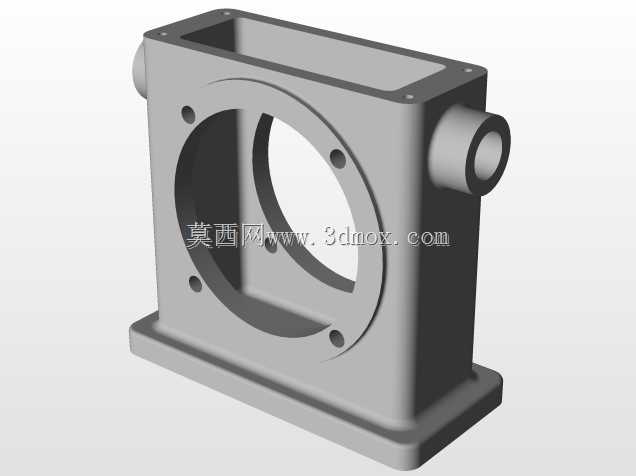

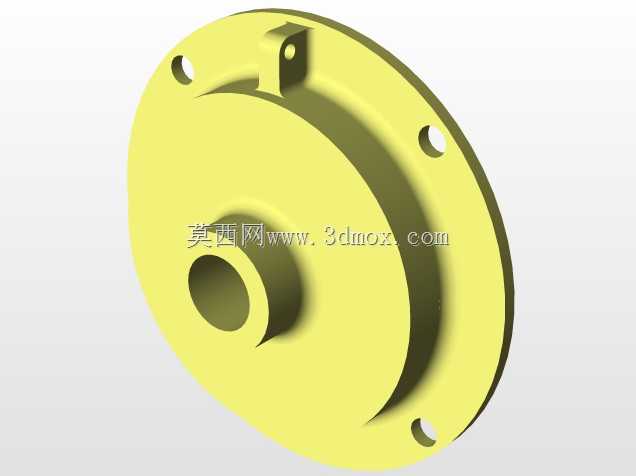

这款齿轮箱作为动力传动系统的核心匹配部件，常配套在轻工输送线、小型食品加工设备、包装辅机的动力端，用来匹配原动机与工作端的转速差，把电机输出的高转速低扭矩转化为工作机构需要的低转速大扭矩，同时承担传动系统的载荷分流与运行稳定性保障作用。从结构布局来看，箱体采用分体式方形铸铁基座搭配上盖的设计，底部预留整圈安装法兰边，法兰边上的安装孔位按照通用安装跨距设计，能直接适配多数常规设备的安装台面，不需要额外做转接支架，安装时只需要匹配对应规格的螺栓紧固即可，基座的底面做了平面度加工要求，保证安装后箱体不会出现偏斜，避免内部齿轮啮合出现偏载。箱体侧面伸出的三根轴分别对应不同的传动接口，其中朝向正前方的法兰式输出轴端可以直接安装带轮、链轮或者联轴器，两个侧出轴为同轴线布置，既可以作为双输出端同步驱动两侧对称负载，也可以将其中一端作为动力输入端，另一端预留作为手动盘车或者附加测速元件的安装位，这种轴系布局在小型自动化生产线的分料机构、间歇输送机构上适配性很强，不需要额外加装换向传动件就能完成双向动力输出。内部的齿轮传动采用定轴轮系布局，各级齿轮的啮合参数按照常规减速比区间匹配，齿轮与轴的配合采用平键周向固定，轴系支撑选用深沟球轴承，能同时承受径向载荷与不大的轴向载荷，适配多数平稳运转的工况，轴承端盖采用嵌入式结构，既可以调整轴承的轴向游隙，也能起到密封作用，防止箱体内的润滑油泄漏，同时阻挡外部粉尘进入箱体内部。箱体上盖与基座的结合面做了密封槽设计，装配时加装密封垫就能保证结合面的密封性能，上盖顶部预留的透气螺塞位置，可以平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、气压增大导致润滑油从密封缝隙渗出。在设计建模过程中，首先确定了轴系的中心距参数，按照传递功率的大小匹配各轴的轴径，再根据传动比要求计算各级齿轮的齿数、模数，之后围绕轴系的布置确定箱体的内腔尺寸，保证齿轮齿顶与箱体内壁留有足够的安全间隙，避免运转过程中齿轮与箱体发生剐蹭，同时预留出润滑油的存储空间，保证齿轮运转时能带起足够的润滑油实现飞溅润滑。箱体的外部轮廓做了圆角过渡处理，既可以避免铸造过程中出现应力集中，也能减少加工时的尖角磕碰，安装法兰边的厚度按照满载工况下的支撑刚度设计，不会因为螺栓紧固或者负载冲击出现法兰变形。从安装边界来看，整个箱体的总宽度、总高度、总长度都控制在小型传动部件的常规尺寸区间内，输出轴的轴伸长度、轴径都按照通用标准设计，能直接适配市面上常规的联轴器、带轮等标准传动件，不需要定制非标连接件。在实际选型应用中，这类齿轮箱适合在环境相对清洁、连续运转或者间歇运转的工况下使用，日常维护只需要定期更换箱体内的润滑油，检查轴端密封件的磨损情况即可，因为结构简单、零部件通用性强，后期的维护更换成本很低，不需要专门定制特殊备件。建模过程中对所有配合面都做了公差匹配，比如轴承与轴承座的配合、轴与轴承内圈的配合、齿轮与轴的配合都按照机械设计手册的推荐公差选取，保证虚拟装配时不存在干涉，实际生产加工时可以直接参照模型的尺寸进行工艺编排，不需要再反复核对装配关系。
