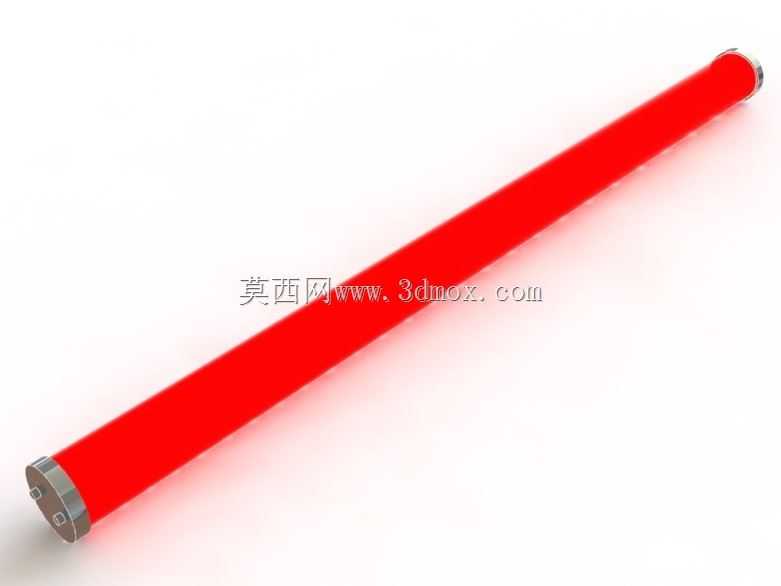

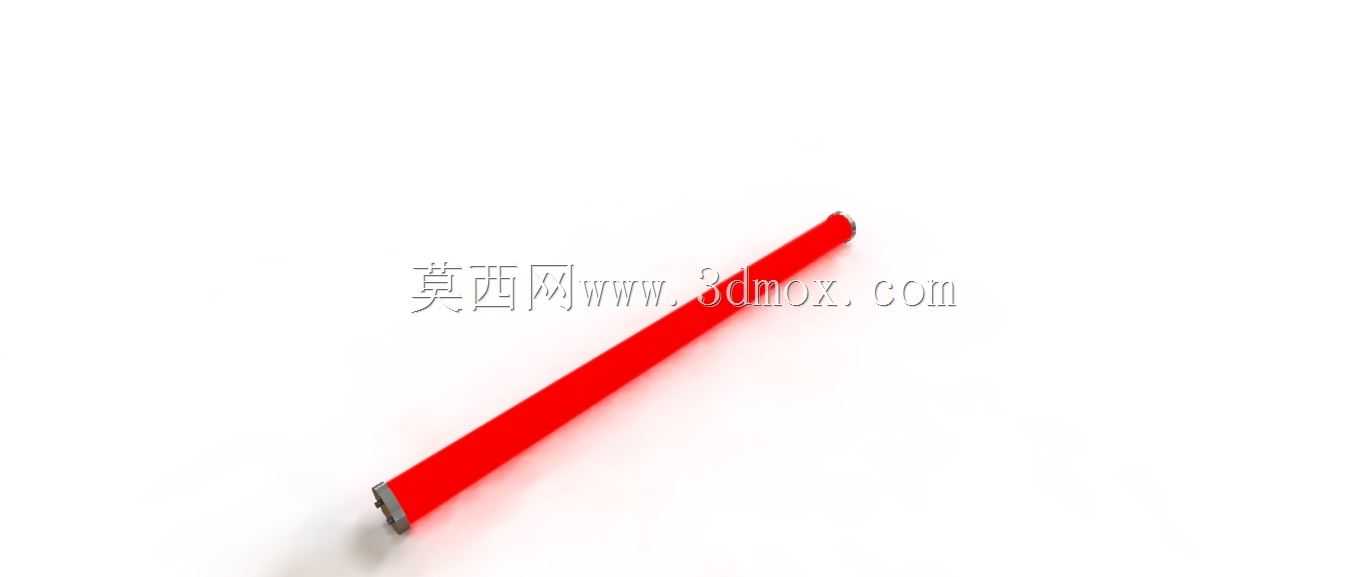

直管型红色荧光灯管三维结构设计

　　这款红色荧光灯管和普通白光照明灯管的应用场景有明显区别，除了基础的区域照明作用外，更多用在暗房安全照明、警示区域标识照明、特殊氛围补光场景，比如冲印暗房里的红色安全灯、设备检修区域的警示照明带、商超生鲜区的红色补光位，都能看到这类有色荧光灯管的应用，所以建模的时候特意把管体的红色透光层做了半透明材质还原，能模拟出光线穿透管壁时的漫射效果，不会做成完全不透明的实心红管，和实际产品的光学特性保持一致。设计思路上没有做复杂的异形结构，完全还原直管荧光灯的真实构造：主体是长直圆柱形玻璃管体，两端封装金属端盖，端盖上伸出两个导电插针，端盖和玻璃管的衔接处做了密封胶圈的细节还原，管体内部没有做多余的简化，还原了内壁的荧光粉涂层结构，日常在洁净车间、商超货架区、地下停车场、普通办公区的照明布局里，直管荧光灯是应用覆盖度极广的照明部件，这次完成的三维结构设计，完全围绕这类灯管的实际安装、使用场景做细节还原，没有做多余的艺术化夸张处理。做结构设计之前，先梳理了这类灯管的实际安装边界：常规同规格灯管的适配灯座是G13标准灯脚座，两端金属端盖的插针中心距严格匹配通用安装尺寸，不会出现建模完成后和现有灯座装配干涉的问题，灯管整体长度参考常用的1.2米规格做比例还原，管体直径采用T8标准管径，不管是嵌入集成吊顶灯盘、还是装在支架式明装灯架上，都能匹配现有安装位的尺寸要求，不需要额外调整安装孔位或者适配结构。从功能特性来看，

　　虽然做装配的时候内部结构不会外露，但做结构校验的时候，能清晰看到各部件的配合间隙，端盖和玻璃管的配合公差控制在合理范围，既不会出现装配松动的间隙，也不会因为过盈量太大导致装配应力集中。实际做三维建模的时候，先以管体中心轴线为基准做草图绘制，先拉出玻璃管的薄壁圆柱结构，壁厚参考实际玻璃管的厚度设置，避免管壁太厚导致透光效果失真，也不会太薄导致结构强度不足的问题；两端的金属端盖单独做零件建模，端盖的滚花防滑结构、插针的倒角细节都做了还原，插针的直径和伸出长度完全匹配标准灯座的接触片尺寸，保证虚拟装配的时候，插针能完全插入灯座的接触孔位，不会出现长度不够接触不良、或者太长顶坏灯座接触片的问题。考虑到这类灯管在运输、安装过程中的受力情况，

　　建模的时候也还原了管体的受力支撑点位置，两端金属端盖是主要的受力承载部位，玻璃管体本身不承受额外的安装外力，所以在做装配模拟的时候，安装力的施加位置全部设置在两端端盖上，和实际安装操作的受力点完全一致，不会出现把力压在玻璃管中间导致管体破裂的错误装配引导。另外，管体的红色涂层做了分层结构处理，外层是透明玻璃保护层，中间是红色滤光层，内壁是荧光粉涂层，三层结构的厚度都按实际产品的比例设置，做渲染效果测试的时候，光线从管内向外透出，能呈现出均匀的红色漫射光效果，不会出现局部颜色过深、或者透光不均匀的问题，和实际点亮后的视觉效果保持一致。很多新手做这类照明部件建模的时候，容易把管体做成实心结构，或者忽略两端插针的标准尺寸，

　　导致模型只能做外观展示，没法用于实际的灯盘装配模拟，这次的建模从一开始就锚定工程应用需求，所有配合尺寸都参考通用行业标准，不管是做照明方案的布局模拟、还是做灯盘产品的配套装配校验，都能直接调用这个模型，不需要再二次调整尺寸。比如在做地下停车场的照明改造方案时，需要把部分普通白光灯管换成红色警示灯管，用来标识消防通道、设备检修区的位置，直接把这个模型导入整体场景里，就能直观看到安装后的视觉效果，还能校验灯管和灯盘、吊顶龙骨的位置关系，避免出现安装后和其他管线干涉的问题。还有在做暗房设备布局设计的时候，用这个模型模拟安全灯的安装位置，能提前测算光照覆盖范围，避免出现光线直射感光材料的问题，比单纯的平面布局图更直观，能提前发现布局上的不合理之处，减少现场安装调试的返工量。
