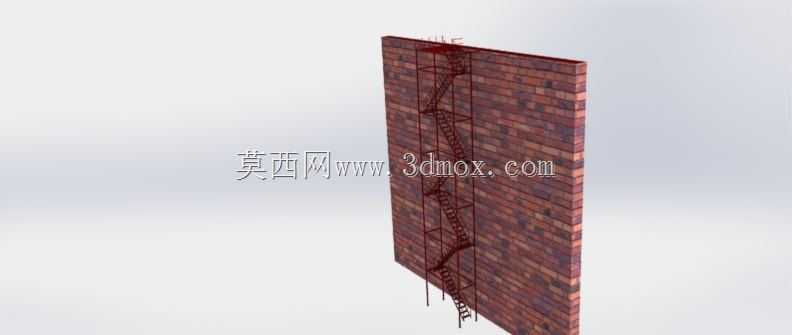

依附墙体设置的30米长钢结构爬梯

这类依附于砖砌外墙设置的长距离钢结构爬梯，多应用于工业厂房外侧检修通道、高耸构筑物外立面巡检通路、多层仓储建筑外墙应急通行场景，区别于室内民用楼梯的宽幅踏步设计，这类爬梯更侧重垂直方向的空间利用率，在有限的外墙占用面宽内实现多层标高之间的人员通行需求。从实际使用场景来看，这类爬梯日常供巡检、维保人员攀爬使用，不需要承载大流量人群通行，因此踏步采用窄幅钢制构件焊接成型，每段梯段沿墙体垂直方向分段排布，中间设置过渡休息平台，避免长距离连续攀爬带来的体力消耗，同时休息平台也可作为临时停靠、工具暂放的空间，适配高空作业的实际操作需求。设计这类长爬梯时，首先要确认安装基面的墙体承载能力，砖砌墙体需要提前预埋钢制连接埋件，埋件与墙体内部的结构圈梁做可靠焊接，避免后期爬梯受力后出现拉脱、倾覆风险；整体梯段的主承力骨架采用型钢焊接成型，两侧的梯梁沿爬梯走向通长设置，每间隔固定高度与墙体埋件做刚性连接，将爬梯的竖向荷载与水平风荷载直接传递到建筑主体结构上，避免梯段自身出现过大的挠度变形。踏步构件采用防滑钢制型材，表面做防滑处理，每级踏步的间距控制在人体工程学适配的范围内，避免步距过大增加攀爬难度，梯段外侧设置连续的防护栏杆，栏杆高度符合高空作业防护要求，栏杆与梯梁之间采用满焊连接，焊缝位置做打磨处理后做防腐涂装，避免长期户外使用出现锈蚀失效。从安装边界来看，这款爬梯总垂直高度30米，整体沿墙体垂直方向布置，梯段整体外挑宽度控制在合理范围内，不会占用过多建筑外侧的通行空间，每段梯段的长度根据墙体埋件的分布位置做分段设计，现场安装时可逐段吊装拼接，降低高空作业的施工难度；爬梯最下端与地面基础做固定连接，最上端延伸至建筑顶层的屋面出入口位置，与屋面的防护栏杆做平顺衔接，保证人员从屋面到爬梯的通行路径无突兀高差。设计过程中需要重点考虑焊接变形的控制，长梯段的型钢骨架焊接时要采用对称焊接工艺，避免单侧焊接热量集中导致梯梁出现弯曲变形，影响后续安装的贴合度；所有焊接位置的焊缝高度要满足承力要求，对接焊缝做全熔透处理，角焊缝的焊脚尺寸符合荷载计算的取值，焊接完成后要对所有焊缝做外观检查，避免出现夹渣、气孔、未焊透等缺陷，影响结构整体强度。这类钢结构爬梯相比混凝土楼梯，自重更轻，对建筑墙体的附加荷载更小，施工安装速度更快，尤其适合既有建筑外墙后期加装检修通道的场景，不需要大规模破坏原有墙体结构，仅需要在对应标高位置植入连接埋件即可完成固定；后期维护也相对简便，仅需要定期检查焊缝完好性、防腐涂层完整性，对出现锈蚀的位置及时打磨补涂即可，整体使用寿命可以满足建筑长期使用的需求。在实际建模过程中，需要准确还原每段梯段的拼接位置、休息平台的支撑结构、墙体连接埋件的排布位置，所有钢制构件的截面尺寸符合结构计算的取值，焊接位置的焊缝表现要贴合实际焊接工艺的成型效果，避免出现构件干涉、连接位置错位的问题，保证模型可以直接用于后续的结构受力验算、施工下料参考。
