思锐快装式摄像机安装固定座结构

这款快装式摄像机安装固定座，是摄影摄像支撑系统里的核心衔接部件，日常外拍、演播室固定机位、户外延时摄影、影视剧组机位搭建场景里都能见到它的身影，核心作用是实现摄像设备与三脚架、云台、稳定器等支撑载体的快速装拆，同时保证装夹后的连接刚性，避免拍摄过程中设备出现滑移、偏转问题。

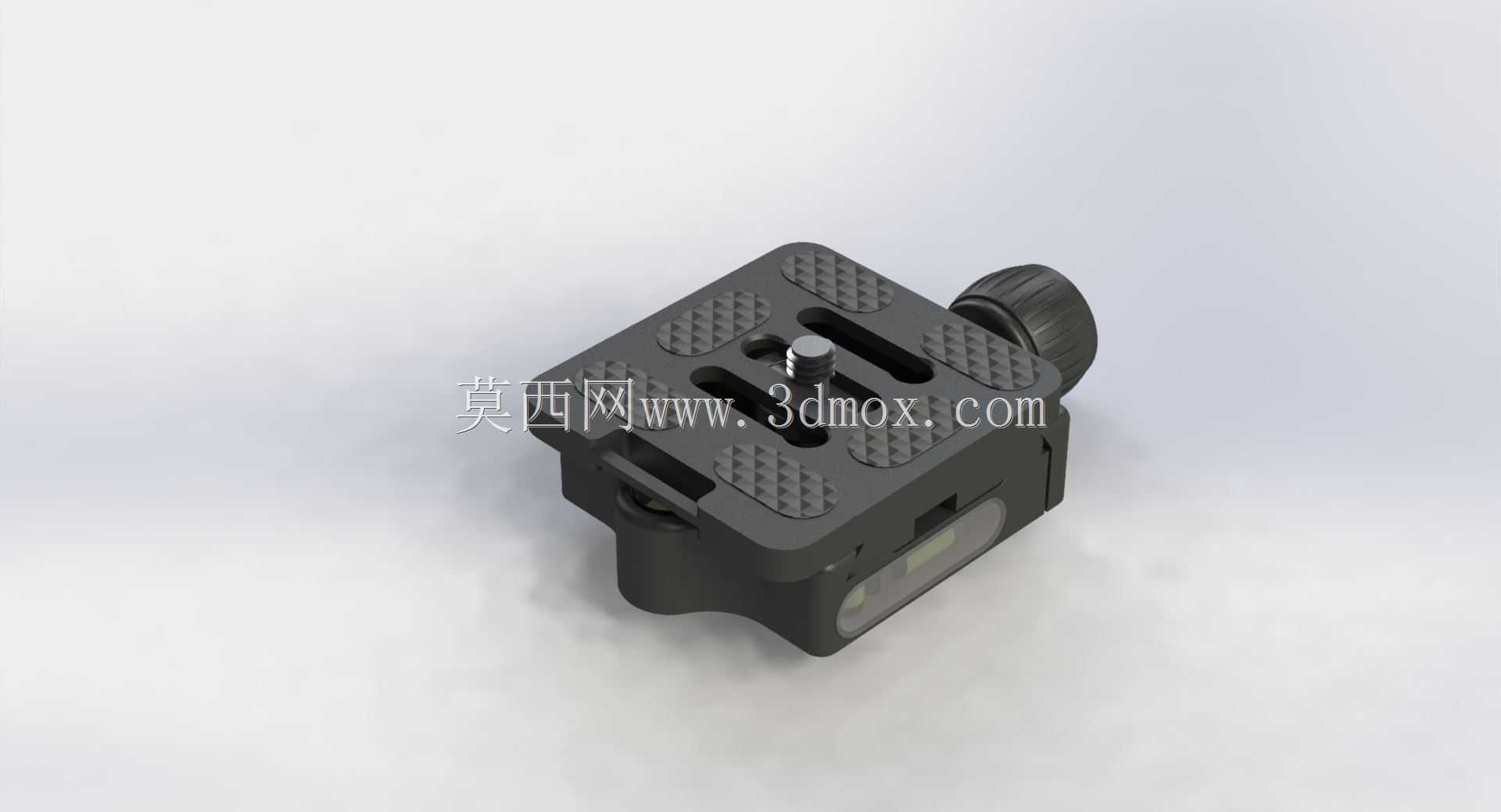

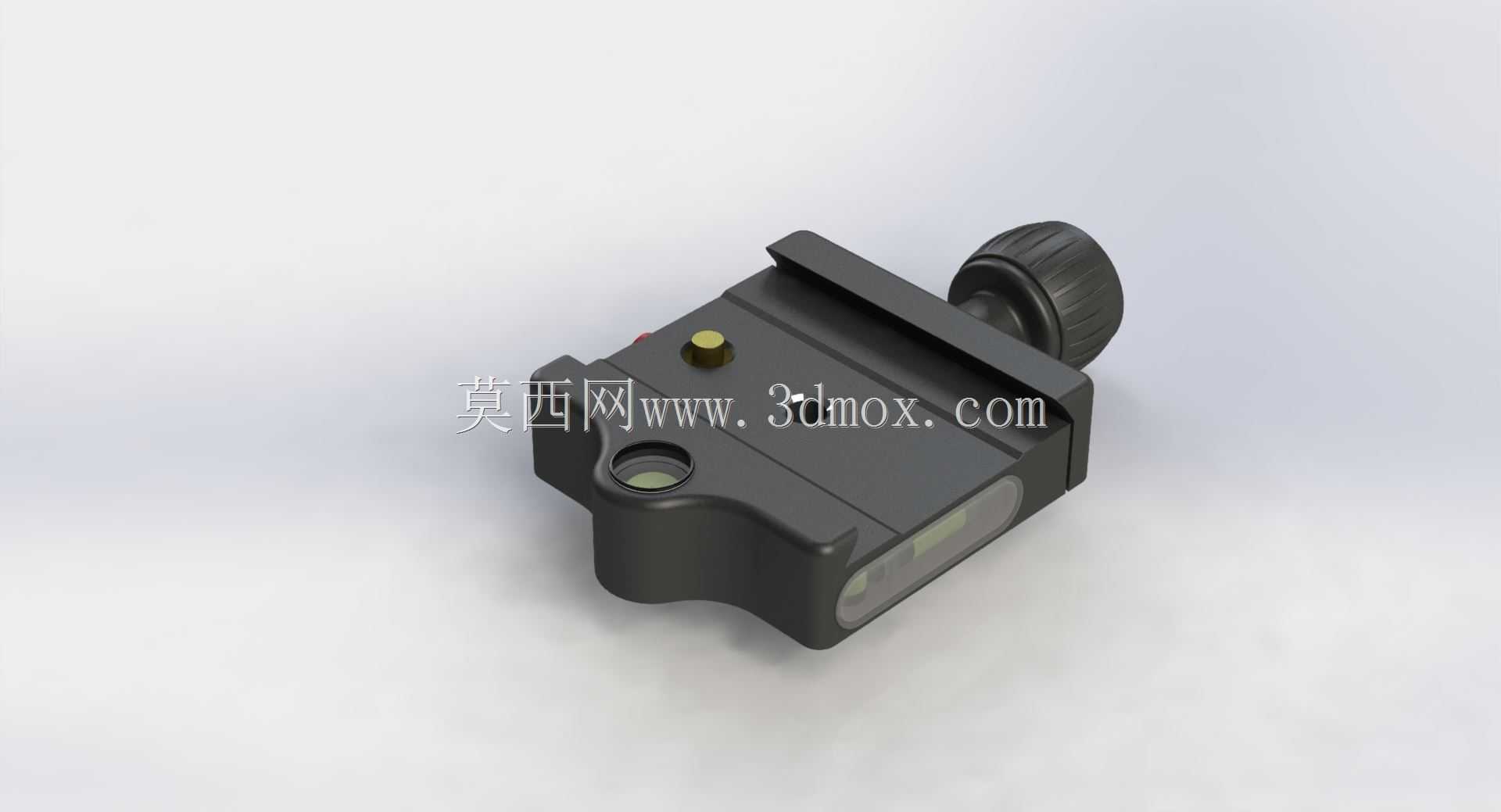

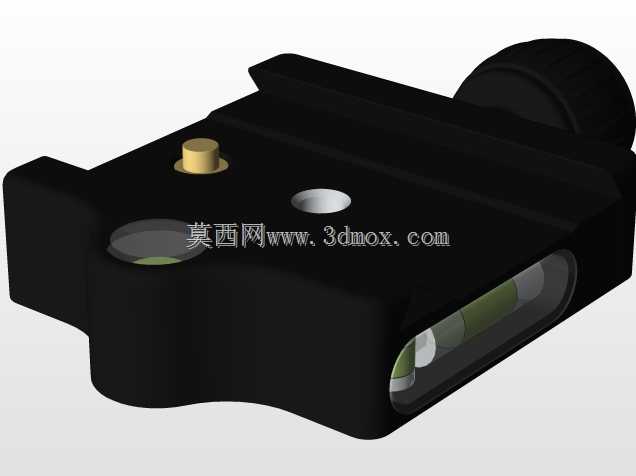

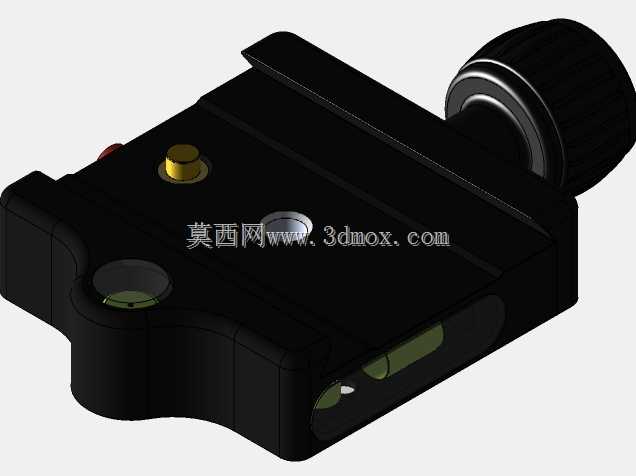

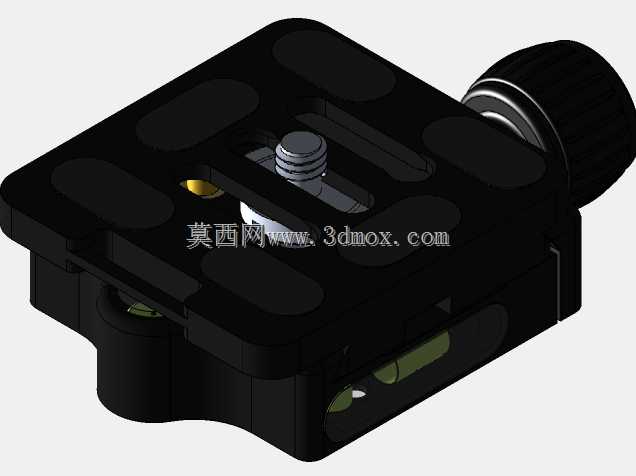

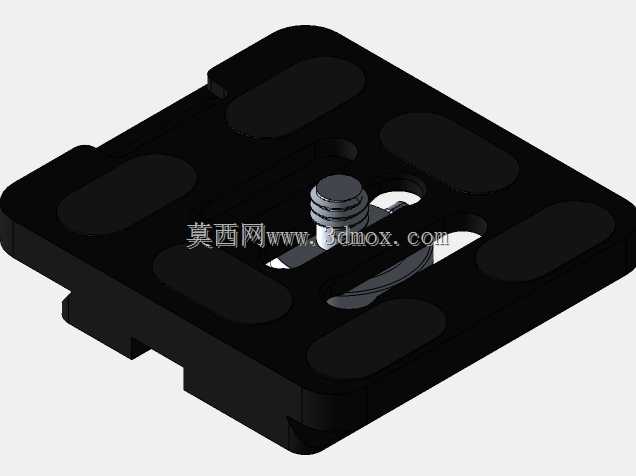

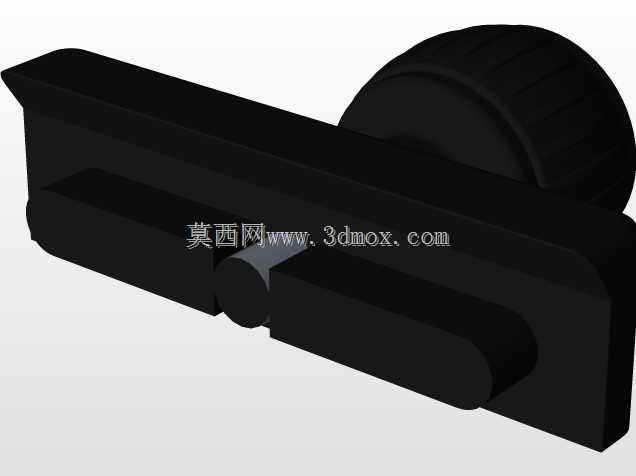

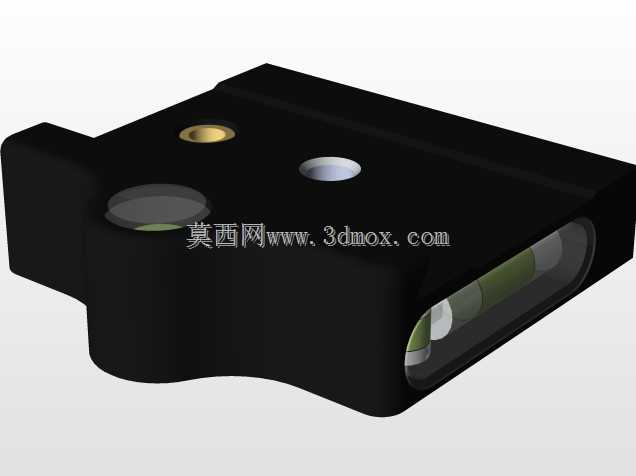

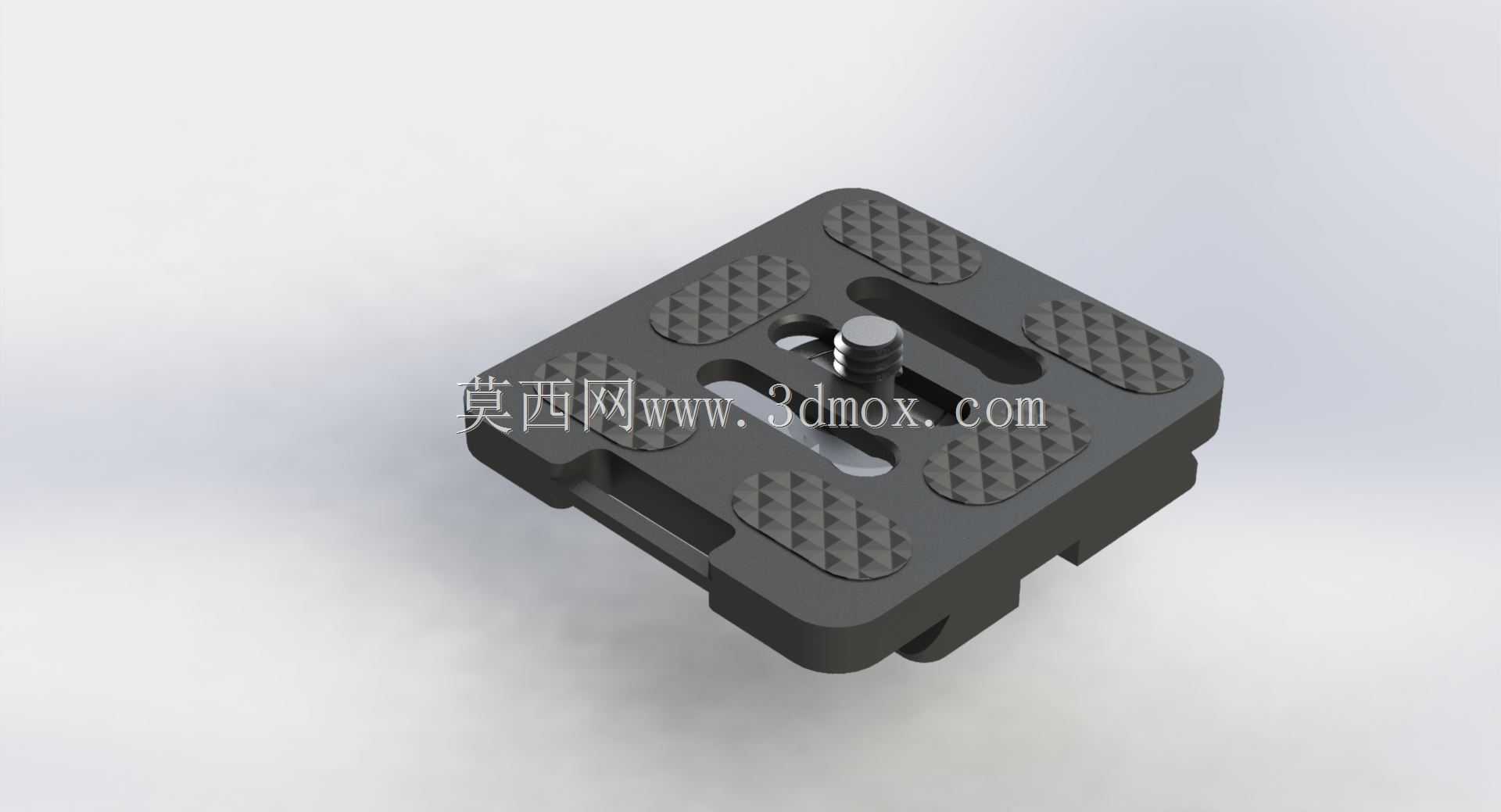

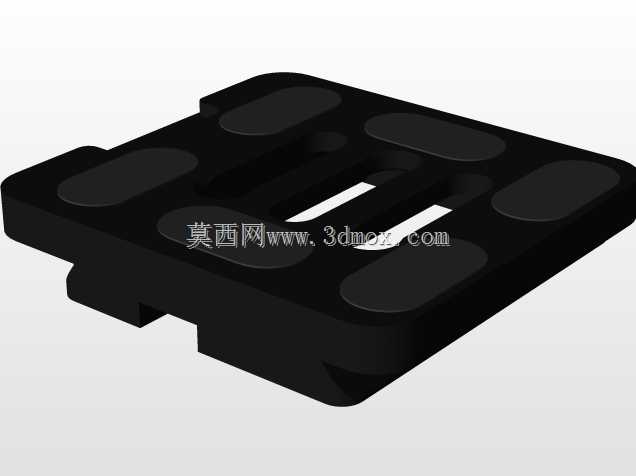

从结构功能来看，该部件采用侧方旋钮锁紧的夹装结构，夹座本体上方设置带防滑纹理的快装板贴合面，表面的矩阵式橡胶防滑凸点，一方面可以增大与快装板之间的静摩擦系数，即使承载大重量全画幅摄像机搭配长焦镜头的组合，也不会出现接触面打滑的问题；另一方面橡胶材质可以避免金属快装板反复装拆过程中出现表面刮花，影响快装板的装配精度。夹座侧方的滚花锁紧旋钮，采用大直径防滑设计，即使在冬季佩戴薄手套操作，也能轻松完成锁紧与松开动作，旋钮内部嵌套梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的传动效率更高，锁紧行程内的夹紧力输出更线性，不会出现锁紧过程中卡顿、夹紧力突增的问题，能有效避免过度锁紧导致的夹座变形或者快装板压损。夹座本体下方集成了水平泡校准结构，水平泡嵌装在夹座侧面的沉槽内，装配时通过点胶固定，不会因为长期使用出现脱落、偏移，架设机位时可以快速观察水平泡位置，调整支撑脚架的水平度，省去额外携带水平校准工具的麻烦，尤其在户外复杂地形架设机位时，能大幅缩短机位调平的时间。夹座内部设置了防脱限位结构，当松开旋钮拆卸快装板时，夹座内侧的弹性限位销会自动卡入快装板的限位槽内，即使旋钮完全松开，快装板也不会直接从夹座中滑出，必须手动按下限位释放按键才能取下快装板，能有效避免操作失误导致的摄像设备滑落摔坏，这个细节设计是专业级快装座区别于民用入门产品的核心特征之一。

从设计思路层面，这款快装座在建模阶段就充分考虑了不同品牌快装板的兼容性，夹座的开口宽度按照通用阿卡标准快装板的尺寸公差带进行设计，开口宽度的上下偏差控制在0.02mm以内，既能保证符合阿卡标准的第三方快装板都能顺利装入夹座，又不会因为间隙过大导致装夹后出现旷量。夹座的所有棱角位置都做了R0.5-R1mm的圆角处理，一方面是避免加工过程中出现锐边割手的问题，另一方面可以减少应力集中，提升夹座整体的结构强度，在承受10kg以内的垂直载荷时，夹座的形变量控制在0.01mm以内，完全满足专业摄像设备的承载要求。夹座的材质选型上，主体采用6061铝合金经CNC一体加工成型，相比拼接式结构的快装座，一体加工的夹座整体刚性更好，长期使用不会出现拼接位置松动的问题，表面采用硬质阳极氧化处理，氧化层厚度达到15μm以上，耐磨性能是普通氧化处理的3倍以上，反复装拆快装板也不会出现表面涂层脱落、磨损起坑的问题。锁紧旋钮的材质采用增强尼龙加玻纤材质，相比金属旋钮，冬季低温环境下操作不会出现冻手的问题，同时自身重量更轻，能降低整个支撑系统的负重，适合外拍场景长时间携带。

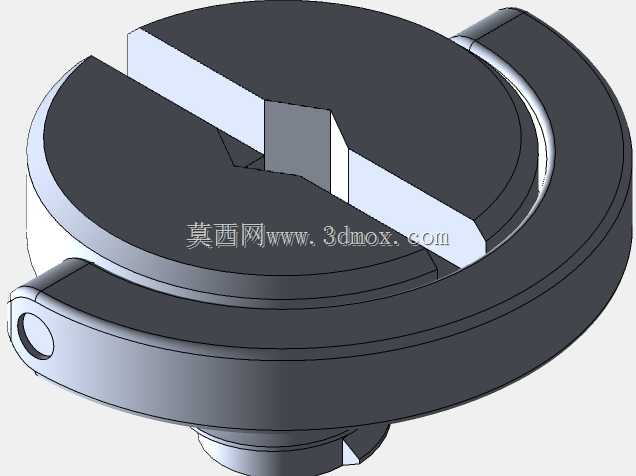

从安装边界与尺寸配合来看，夹座底部设置标准1/4英寸与3/8英寸双规格安装螺孔，能适配市面上绝大多数三脚架云台、稳定器、悬臂架的安装接口，不需要额外搭配转换螺柱就能完成装配，螺孔的位置度公差控制在0.05mm以内，安装后夹座的中心与支撑载体的回转中心重合，不会出现偏心问题，旋转云台拍摄全景画面时，不会因为偏心导致画面出现偏移、抖动。夹座的整体外形尺寸控制在50mm见方以内，厚度不超过20mm，安装后不会过多占用支撑系统的高度空间，在低角度拍摄场景下，能尽可能降低机位高度，获得更贴近地面的拍摄视角。夹座的锁紧行程为12mm，兼容厚度范围在8mm-12mm之间的所有标准阿卡快装板，不管是铝合金材质的金属快装板，还是带橡胶缓冲层的复合材质快装板，都能实现可靠夹紧。装配过程中，夹座内部的锁紧滑块与本体之间设置了耐磨铜垫片，长期反复锁紧松开的过程中，铜垫片可以降低滑块与本体之间的磨损，保证锁紧机构的使用寿命达到万次以上操作不会出现旷量。夹座侧面的水平泡安装位置与夹座的基准面平行度公差控制在0.02mm/m以内，保证水平泡显示水平状态时，夹座的快装板安装面处于真正的水平位置，不会因为水平泡装配偏差导致机位调平出现误差。

在实际使用过程中，这款快装座的操作逻辑非常符合专业摄像师的使用习惯，装拆设备时只需要单手拧松旋钮，将搭载摄像机的快装板沿夹座滑槽推入，听到限位销卡入快装板槽位的声响后，拧紧旋钮即可完成设备安装，整个过程不需要双手配合操作，单人就能快速完成机位切换，尤其在新闻跟拍、活动纪实这类需要快速切换机位的场景下，能大幅提升拍摄效率，不会因为装拆设备错过关键拍摄画面。夹座表面的防滑纹理深度控制在0.3mm，既可以保证足够的摩擦力，又不会因为纹理过深导致快装板装入时出现卡滞，清理灰尘时也只需要用毛刷轻轻一扫就能将纹理缝隙里的沙尘清理干净，适合在沙漠、戈壁这类多沙尘的户外拍摄环境使用，不会因为沙尘进入纹理缝隙导致快装板装配不到位。
