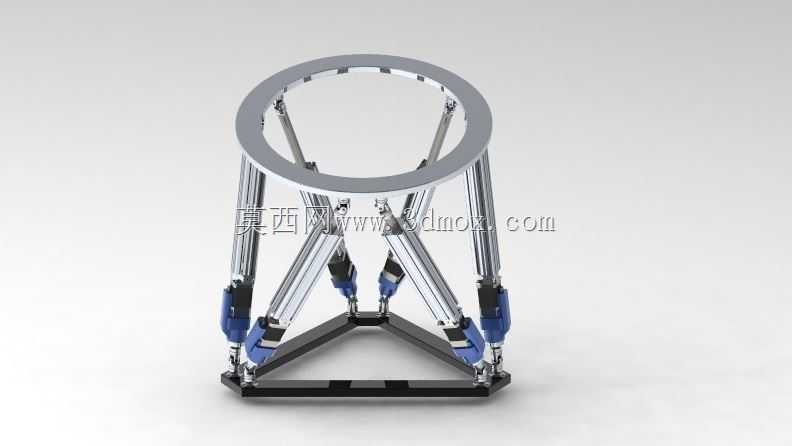

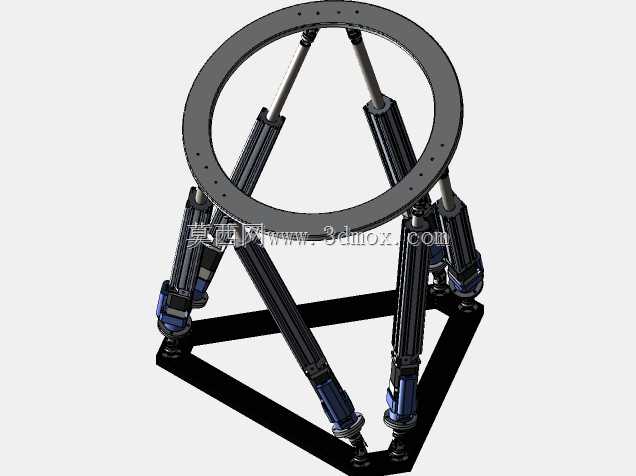

六自由度并联斯图尔特运动平台结构

在精密运动控制与多自由度模拟场景中，并联构型的斯图尔特平台始终是核心执行机构选项，这套结构采用六组线性致动器配合上下铰接副完成全自由度运动输出，区别于串联机械臂的悬臂式受力结构，并联构型的所有驱动支链共同承担负载，整体刚性远高于同负载等级的串联机构，运动过程中的累计误差也能通过支链的协同控制得到有效抑制，在高精度定位、动态运动模拟场景中具备不可替代的结构优势。

从实际应用场景来看，这类平台覆盖的工程领域十分广泛，在航空航天领域可作为飞行模拟器的运动基座，通过六自由度的复合运动复现飞行器起降、气流扰动下的姿态变化，为飞行员训练提供接近真实的体感反馈；在车辆工程领域可搭载整车或悬架总成，复现不同路况下的颠簸、侧倾、俯仰运动，完成底盘耐久测试、驾驶辅助系统的动态验证；在精密加工与检测领域，这类平台可作为微动定位台，配合加工主轴或测量探头完成复杂曲面的精密对位、多轴联动调整，补偿加工过程中的位姿误差；甚至在医疗领域，这类结构也可作为骨科手术机器人的定位执行端，通过高精度的位姿调整保证手术器械的入路精度。

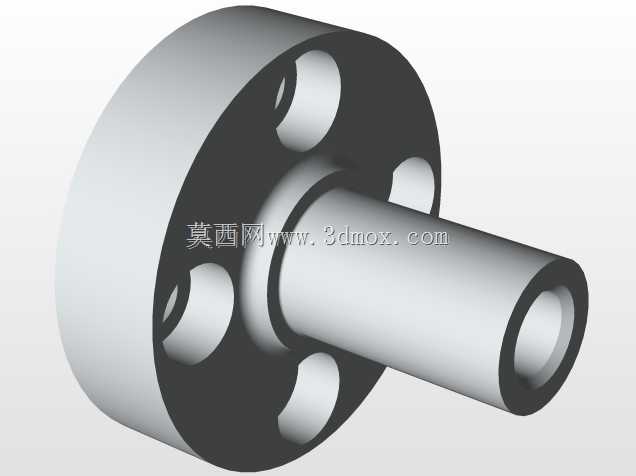

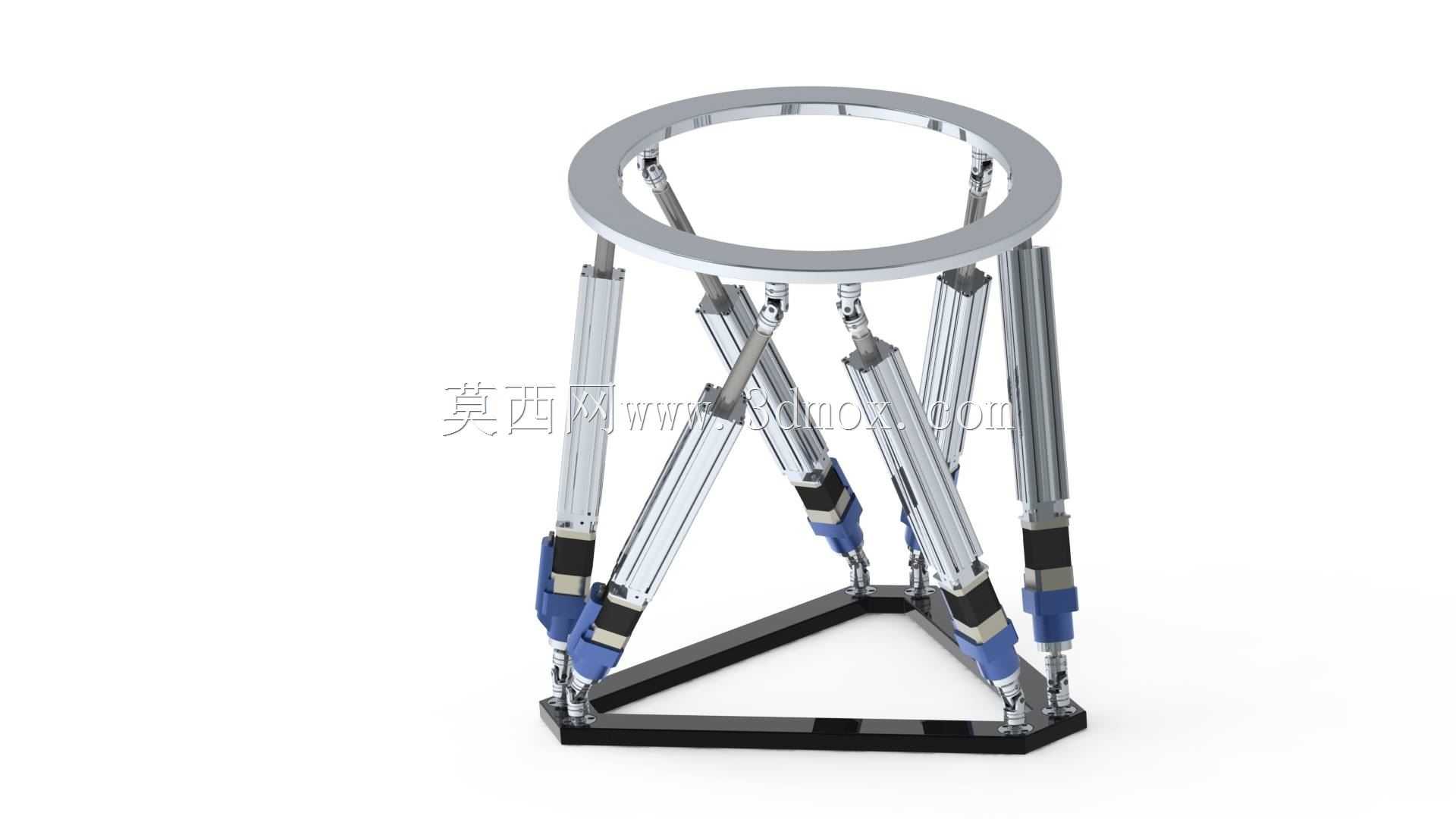

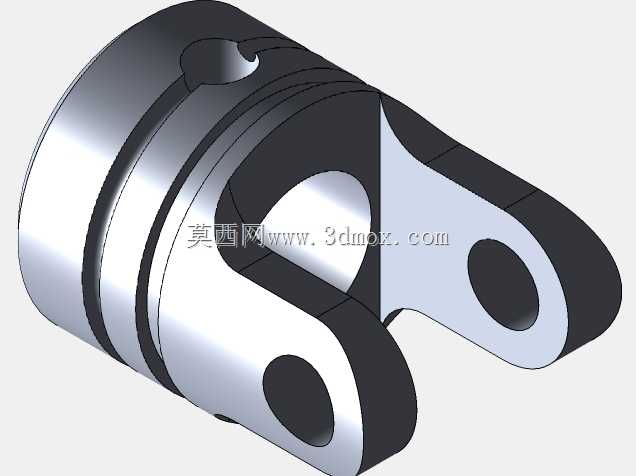

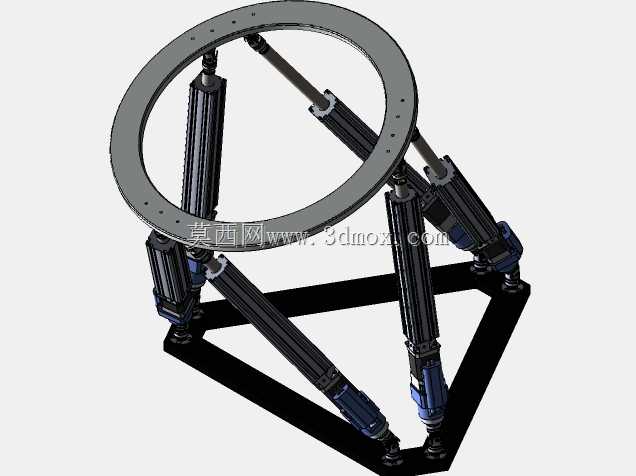

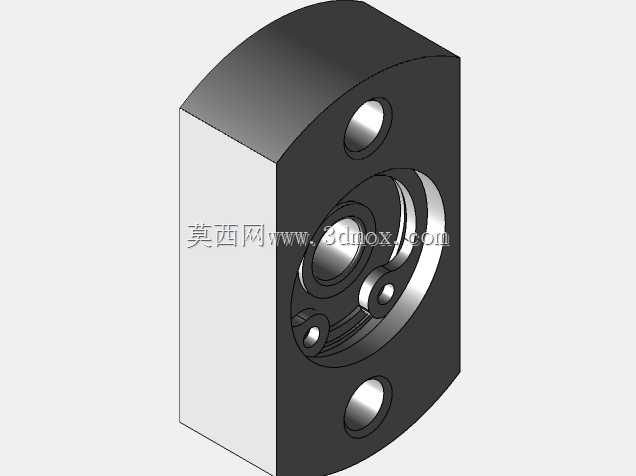

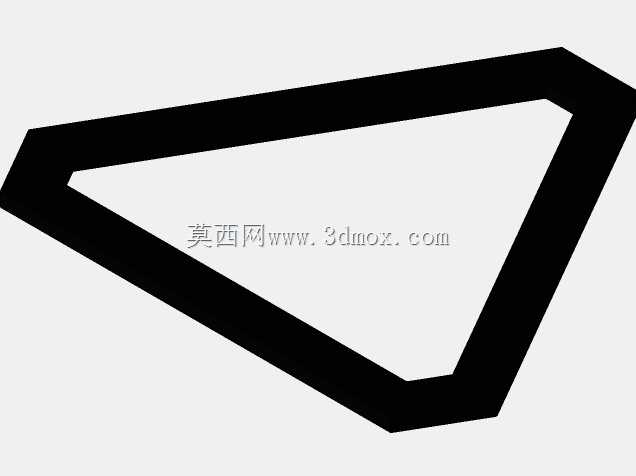

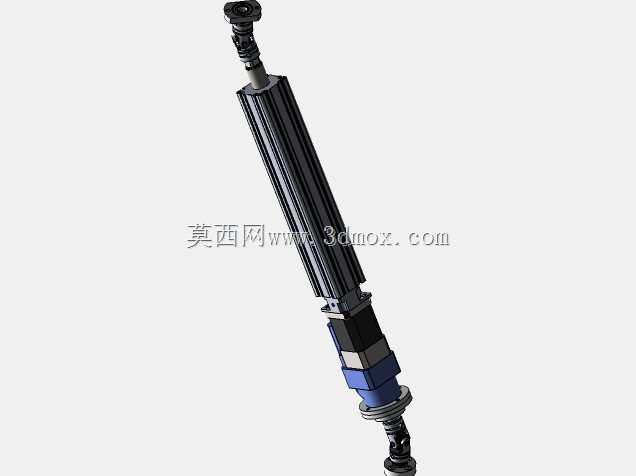

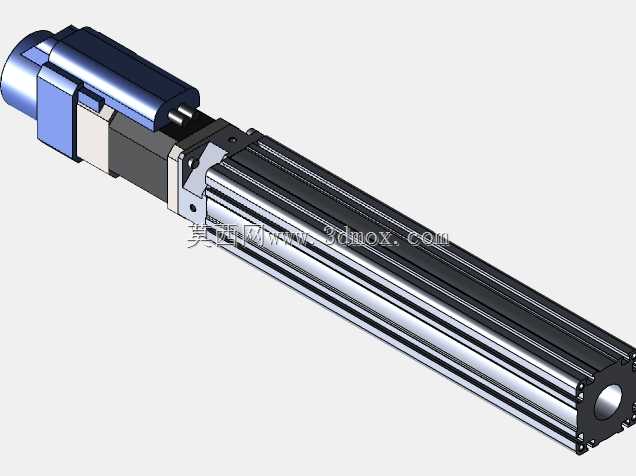

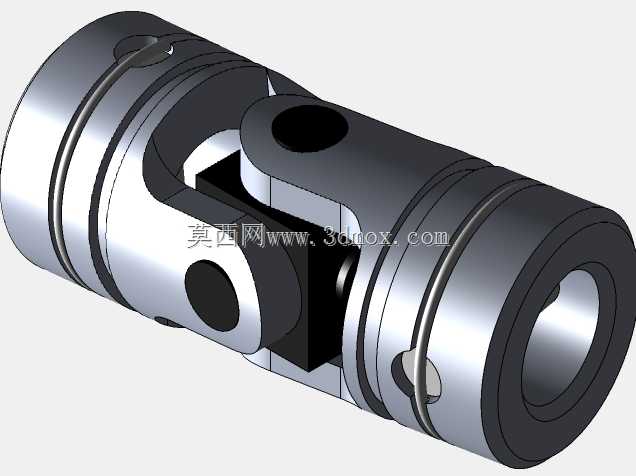

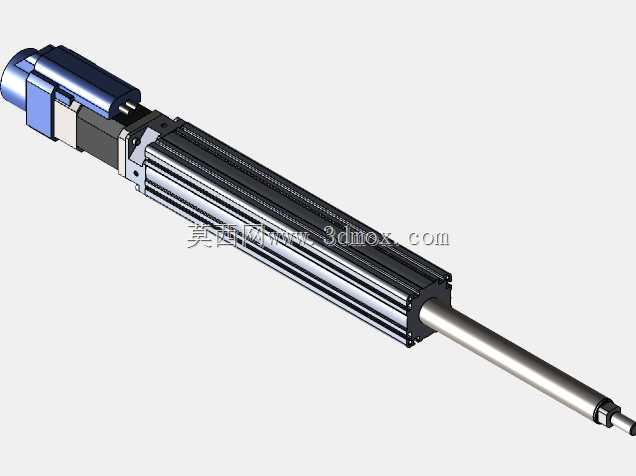

这套结构的设计过程中，支链的选型与铰接副的配置是核心环节，设计时选用标准线性致动器作为驱动单元，支链两端采用万向节结构分别连接上下平台，上平台的铰接位置采用直轴配合轴承的结构替换传统一体式法兰轴，这种拆分式的结构设计既降低了铰接部位的加工难度，也便于后期维护时更换磨损的轴承部件，无需整体更换法兰铰接座。下平台采用三角形框架式底座结构，三角形的稳定构型能够保证平台在大负载动态运动时的基座稳定性，底座上预留的电机支架安装位与钻孔位，可直接适配不同规格的伺服驱动电机安装，无需二次加工改孔，大幅缩短了机构的装配调试周期。

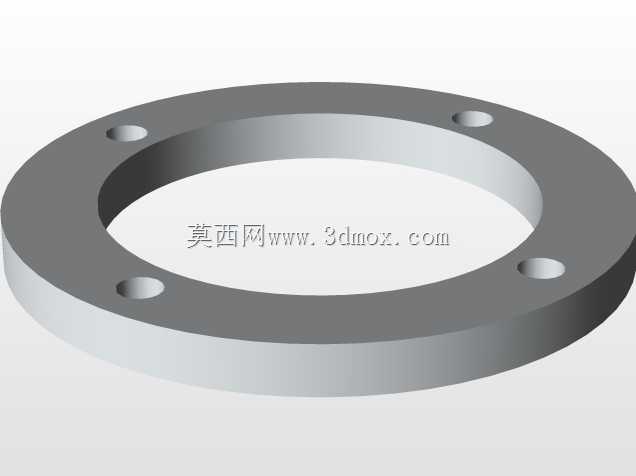

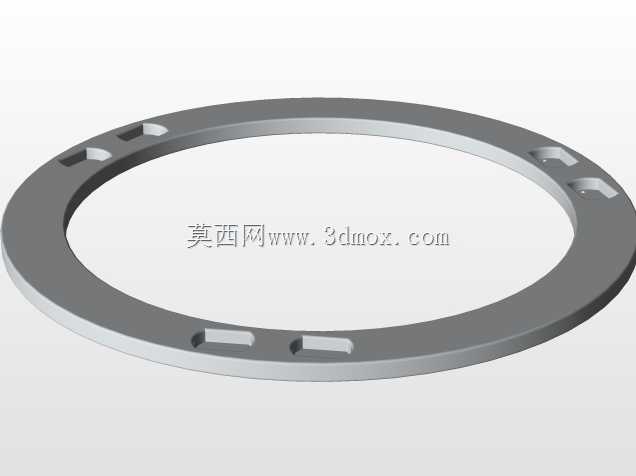

从安装边界与尺寸适配角度来看，下平台的三角形底座三个端点为支链的下铰接点，安装时需要保证底座放置平面的平面度公差在合理范围内，避免底座安装形变导致支链运动出现卡滞；上平台为环形结构，环形内圈的空间可用于搭载被测设备、模拟座舱或者作业执行端，上平台的铰接点沿环形周向均匀分布，保证六个支链的受力均匀性，避免单支链负载过大导致的驱动过载或者结构形变。支链的行程选择直接决定了平台的运动范围，设计时需要根据目标应用场景的位姿需求，核算每个支链的最大伸长与压缩量，避免运动过程中出现支链顶死或者拉脱的情况，同时要预留足够的安全行程余量，应对动态运动过程中的惯性冲击。

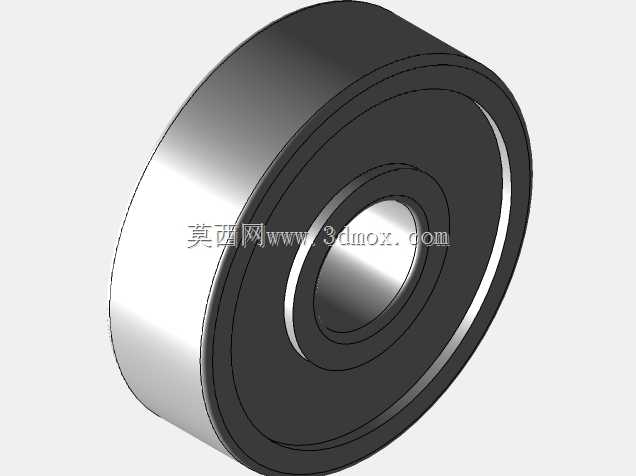

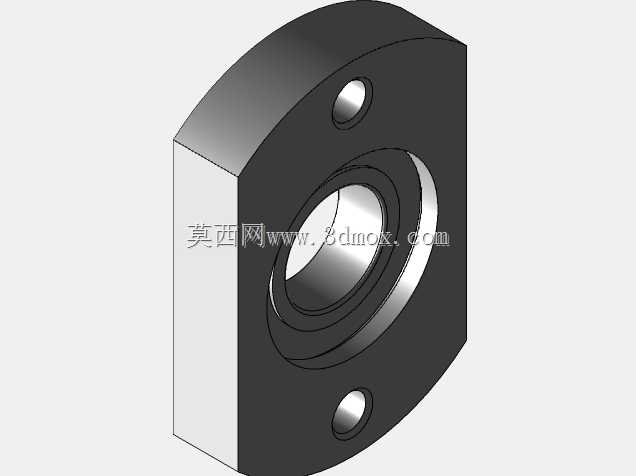

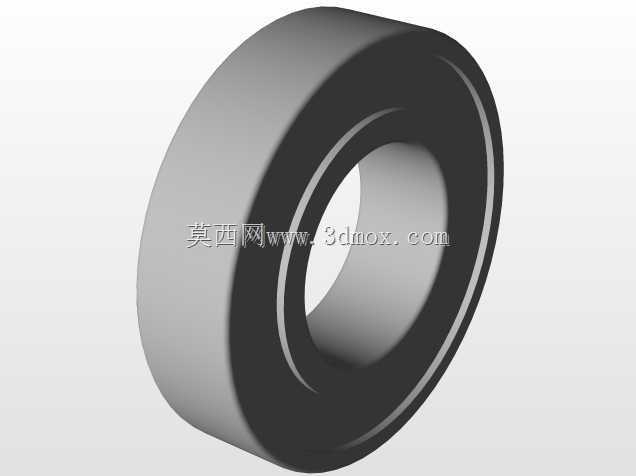

在结构受力层面，六组支链呈空间交错布置，运动过程中每个支链只承受轴向的拉压载荷，不承受径向弯矩，这也是并联机构刚性优异的核心原因，线性致动器的轴向受力特性能够最大化发挥驱动元件的负载能力，相比承受弯扭复合载荷的串联臂结构，同驱动规格下的斯图尔特平台负载能力可以达到串联机构的3-5倍。铰接部位的轴承选型需要考虑动态运动过程中的摆动角度与转速，选用适配的自润滑轴承或者角接触轴承，保证铰接部位的转动灵活性，同时控制铰接间隙，避免间隙过大导致平台整体运动精度下降。底座的框架结构采用标准型材拼接成型，在保证整体刚性的前提下尽可能降低底座自重，便于平台的整体转运与现场安装，底座上预留的安装孔位可直接通过膨胀螺栓或者地脚压板固定在地面基础上，保证大加速度运动时的基座稳定性。
