直径10规格球头铰接连接杆结构

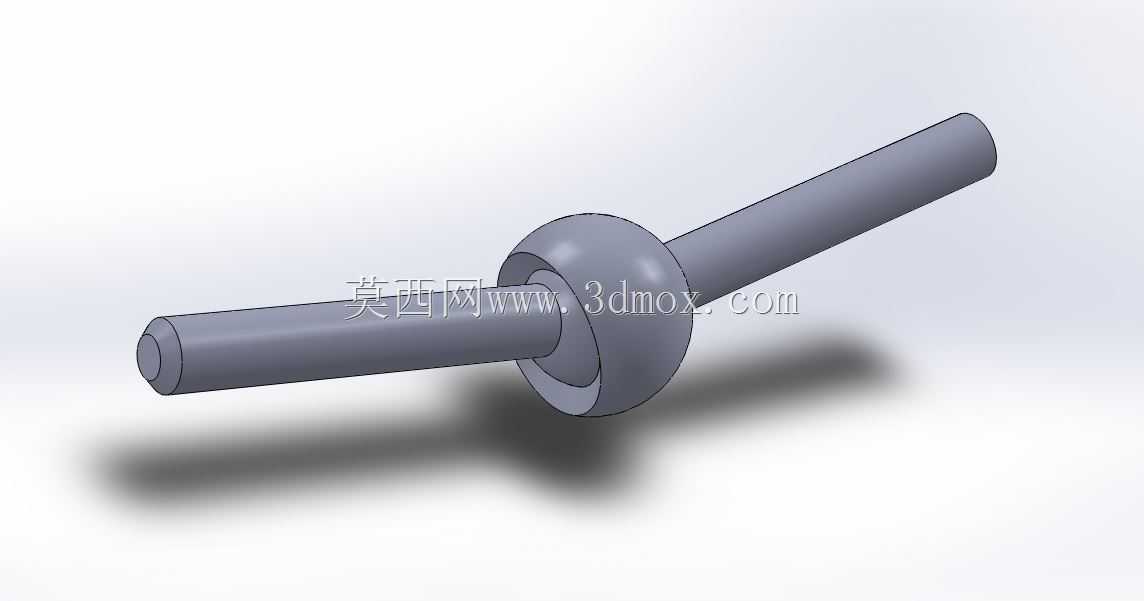

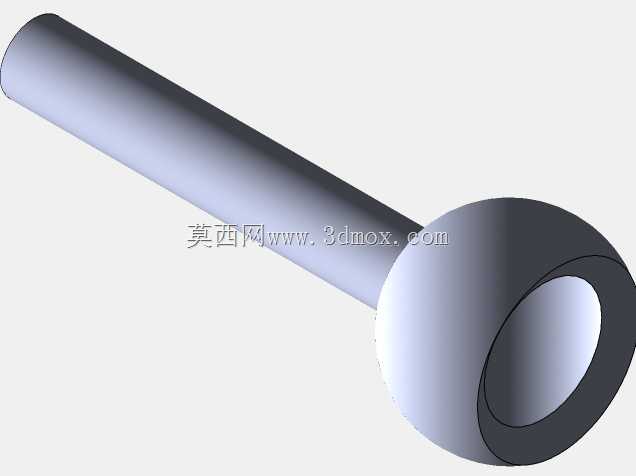

在轻载传动、小角度摆动机构的设计场景中，这类球头连接杆是极为常用的铰接传力部件，常见于小型自动化设备的连杆机构、轻工机械的操作联动结构、小型工装夹具的锁紧传动链路里，承担着传递直线推力、小角度偏转补偿的核心作用，能够在两连接轴存在小幅角度偏差的工况下，保证力的传递不出现卡滞，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，该部件采用一体化杆体搭配中间球铰结构的形式，中间的球头部分与配套的球窝座配合，可实现绕球心的多方向小角度摆动，两侧的等径直杆段用于和其他传动部件连接，杆端可根据实际安装需求加工外螺纹、销孔或者对接平面，适配不同的连接固定方式。设计过程中首先要确认球头的摆动角度范围，常规工况下单向摆动角度不超过15度即可覆盖绝大多数轻载联动场景，球头与球窝的配合间隙需要控制在合理区间，间隙过大会导致传动过程存在空程，影响机构的动作精度，间隙过小则会造成摆动阻力过大，长期运行容易出现磨损卡滞的问题。杆体部分采用等直径圆钢形态，直径10mm的规格能够满足额定推力下的强度要求，校核时需要重点验算杆体在承受最大轴向推力时的压杆稳定性，避免长径比过大导致受压弯曲失稳，同时球头与杆体的过渡位置采用圆弧过渡，减少应力集中，避免交变载荷下过渡位置出现疲劳断裂。安装边界方面，该部件的安装需要预留足够的摆动空间，球头位置的径向安装空间需要大于球头最大外径，两侧杆体的伸出长度需要根据实际传动行程确定，安装时要保证球窝座的固定基准与杆体的初始轴线同轴度偏差在允许范围内，避免初始安装偏差导致运行过程中出现别劲现象。实际应用中，这类球头连接杆不需要额外的润滑维护，采用自润滑材质的球窝配合时，可在无定期润滑的工况下长期稳定运行，相比传统的销轴铰接结构，它能够补偿多方向的安装偏差，不需要严格保证连接部件的同轴度，大幅降低了机构的装配精度要求，同时在运行过程中能够缓冲小幅的振动冲击，减少传动链路的刚性冲击。在建模过程中，球头的球面轮廓需要保证圆度公差，杆体的圆柱面与球头的同轴度需要控制在合理公差范围内，避免加工后出现摆动不畅的问题，杆体的端面可根据实际使用场景做倒角处理，方便装配时插入对应的安装孔位。这类部件在小型操纵机构里应用尤为广泛，比如设备的手动操作连杆、风门调节连杆、小型夹具的联动推杆等场景，都能看到这类结构的身影，它的结构简单可靠，加工难度低，不需要复杂的工艺即可完成制造，同时故障率极低，是轻载铰接传动场景下性价比极高的结构方案。设计时还需要考虑实际工况的载荷特性，如果是存在频繁往复摆动的工况，球头表面需要做硬化处理，提高表面耐磨性，延长部件的使用寿命，如果是静态锁紧的场景，则可以适当降低表面硬度要求，降低加工成本。
