经典力学演示牛顿摆碰撞实验装置

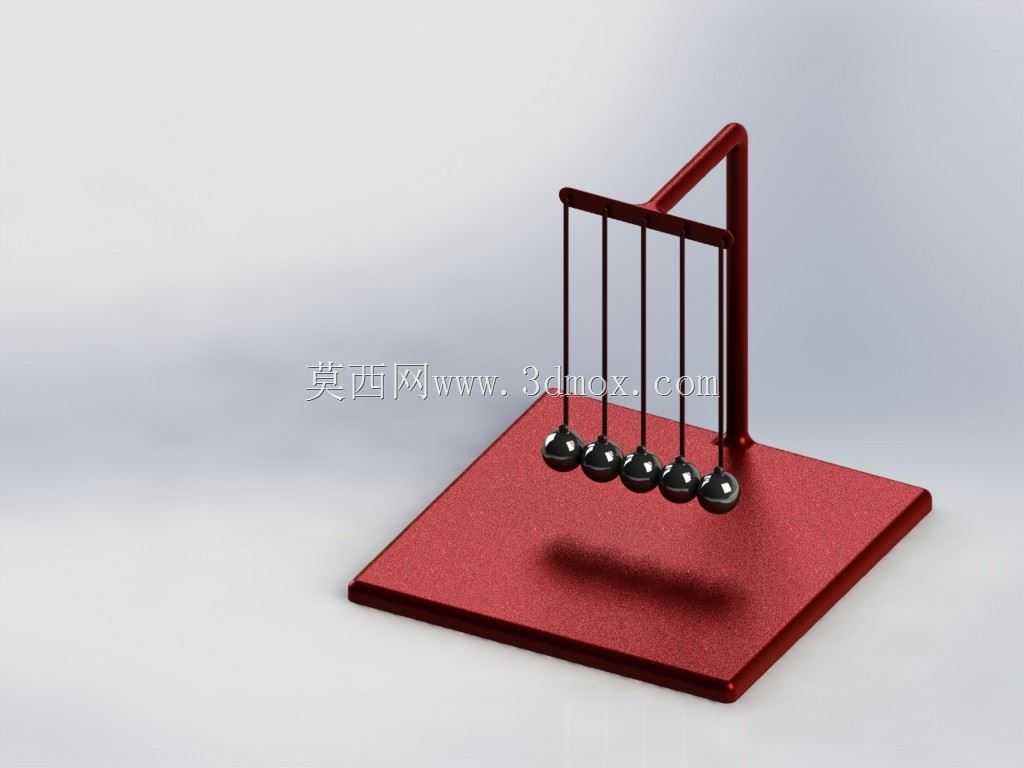

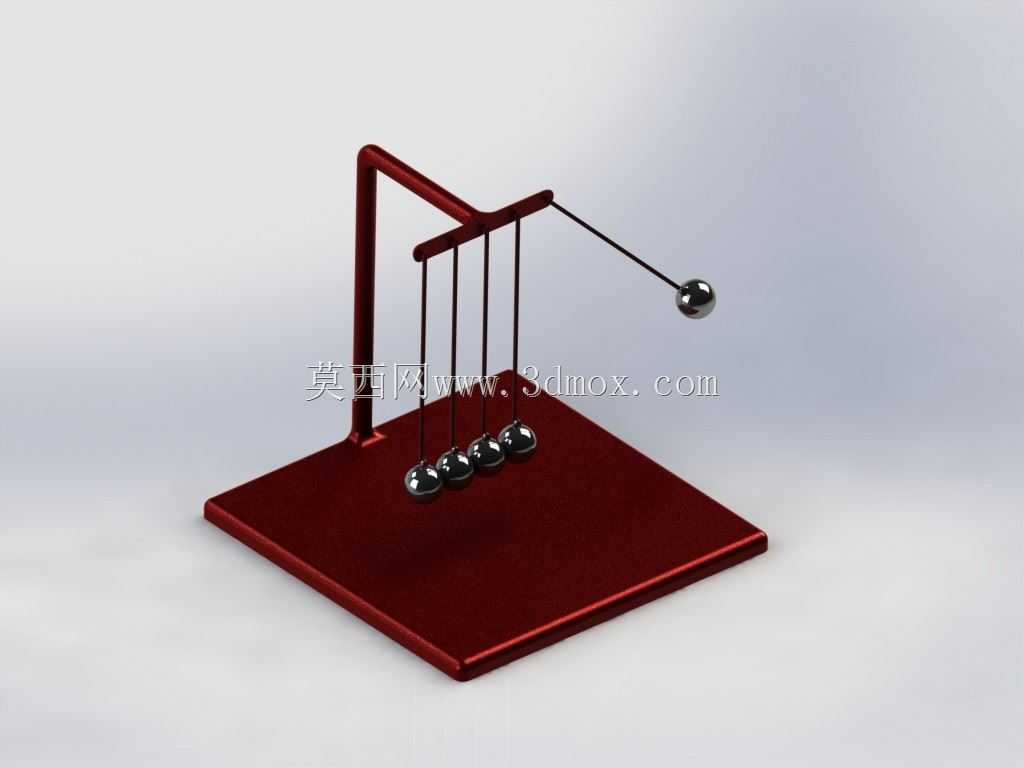

这款碰撞演示装置的核心功能是直观展示弹性碰撞过程中的动量守恒与能量传递规律，日常多布置在中学物理实验室、高校力学展示区、科普场馆互动展区，也可作为理工科入门力学课程的具象化演示道具，帮助学习者快速理解刚性碰撞下的物体运动规律。整套装置采用框架式支撑结构，底部为方形实心配重底座，设计阶段特意加大了底座的平面接触面积，同时在底座底部预留了防滑垫安装槽位，安装时可搭配3mm厚的橡胶防滑垫，避免球体摆动过程中整个支架出现滑移、侧翻问题，底座的上平面加工有定位沉孔，用于固定垂直支撑立柱，立柱与底座采用过盈配合加侧面顶丝锁紧的连接方式，无需额外焊接即可保证支撑刚度，日常拆装维护也十分便捷。上方的横梁采用L型弯折结构，一端与垂直立柱紧固连接，横梁上均匀加工有五个等距的悬挂孔位，每个孔位对应一根高强度尼龙悬挂线，线长经过精确计算，保证五个金属摆球静止时球心处于同一水平高度，相邻球体之间无间隙贴合，悬挂线的长度可通过横梁上方的微调旋钮进行调节，安装调试时可逐根调整线长，确保所有摆球的摆动中心重合，避免碰撞过程中出现球体错位、能量向垂直方向耗散的问题。摆球采用高密度金属材质加工，表面做抛光硬化处理，碰撞接触面的球面度公差控制在0.02mm以内，尽可能降低碰撞过程中的非弹性形变损耗，让能量传递过程更接近理想弹性碰撞状态。实际使用时，拉起一侧任意数量的摆球至固定高度后释放，摆球沿圆弧轨迹下落至最低点时与相邻静止球体发生碰撞，动量会沿排列的球体依次传递，最终对应数量的摆球会在另一侧摆起至接近初始释放的高度，整个过程可直观演示动量守恒、动能传递的物理规律，若调整悬挂线长度改变摆球的摆动半径，还可演示不同摆长下的碰撞周期差异。设计过程中重点考量了摆动过程的稳定性，垂直立柱的截面尺寸经过刚度校核，在摆球最大摆动角度不超过60度的工况下，立柱的形变量不超过0.1mm，不会因支架晃动干扰摆球的运动轨迹；横梁上的悬挂孔位间距严格匹配摆球直径，保证相邻摆球碰撞时为正碰，不会出现侧向分力导致摆球出现前后晃动的情况。整套装置的安装边界要求不高，仅需放置在水平硬质平面上即可，底座占用的平面尺寸约为180mm*150mm，整体垂直高度约220mm，摆球摆动时的最大水平外延距离不超过底座边缘30mm，日常摆放无需预留过大的周边空间，适配桌面、实验台等多种放置场景。装置的所有外露金属结构件表面都做了哑光喷塑处理，既可以避免长期使用出现锈蚀问题，也不会因表面反光干扰观察者对球体运动轨迹的判断，悬挂线采用耐磨尼龙材质，长期反复摆动下的拉伸形变量极小，无需频繁调整线长即可保证演示精度。
