直角转角行星减速机AER-90结构设计

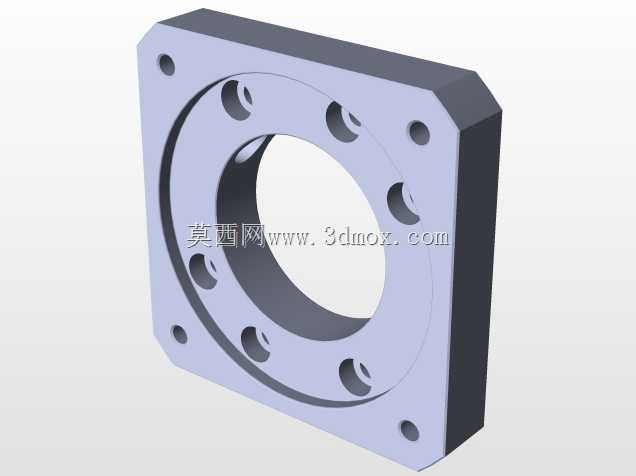

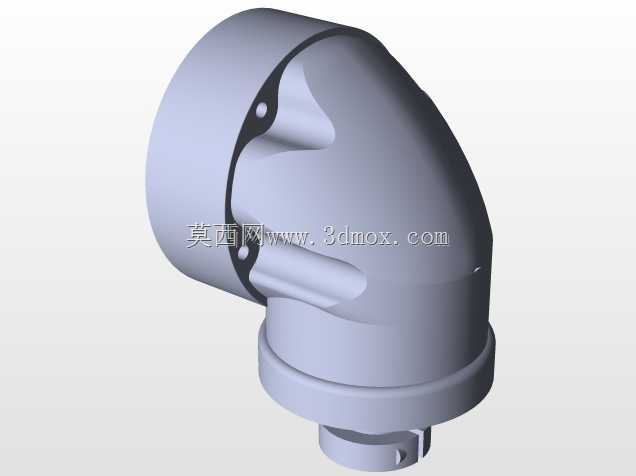

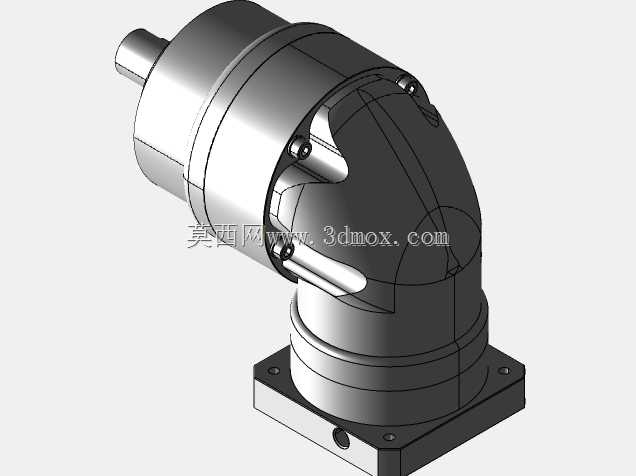

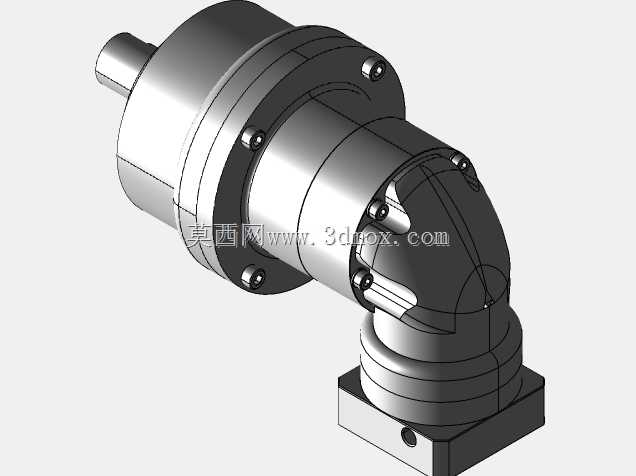

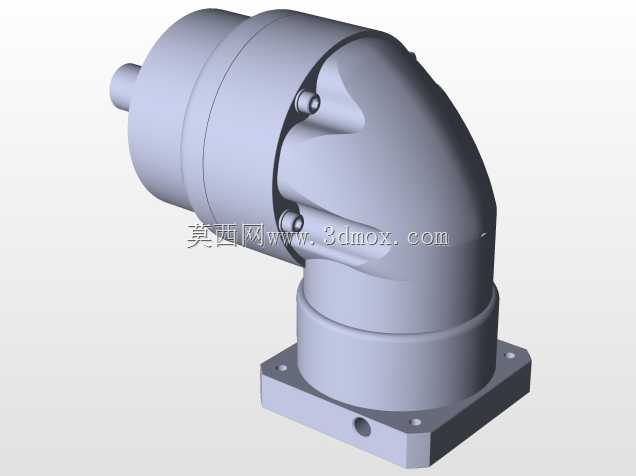

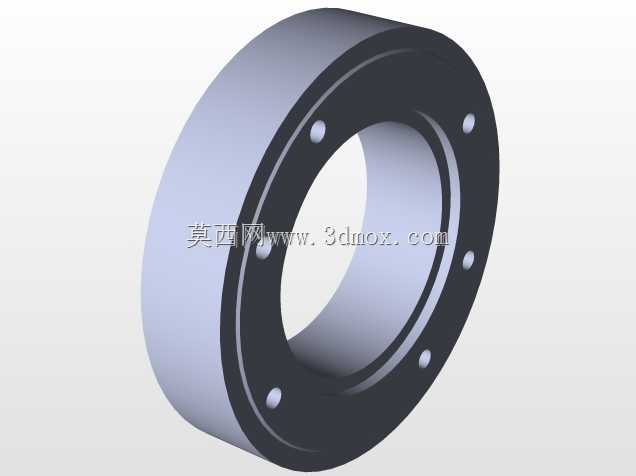

在自动化产线布局、伺服传动系统搭建的实际工程场景里，经常会遇到安装空间局促、动力输出方向需要90度转向的需求，这类场景下常规同轴行星减速机往往无法适配安装边界，直角转角行星减速机就成了这类工况的核心选型部件。这款AER-90直角行星减速机，在结构设计上采用了行星轮系搭配螺旋锥齿轮换向的组合传动结构，输入端适配标准伺服电机安装接口，输出端采用法兰式安装结构，能够直接对接负载端的安装基面，省去额外的转接连接构件，减少传动链上的累计误差。从实际使用的角度看，这类转角减速机主要承担两个核心功能，一是匹配伺服电机的高转速输出，通过行星轮系的减速比匹配，将电机的高转速低扭矩输出转化为低转速高扭矩的动力输出，满足负载端的扭矩需求；二是通过内部的螺旋锥齿轮副完成动力传输方向的90度转向，让动力传输路径从电机轴向转为垂直轴向，大幅压缩传动系统在单一方向上的安装长度，适配空间受限的设备布局，比如多轴机械手的关节传动、包装设备的分度转盘驱动、数控机床的进给轴传动这类对安装空间有严格限制的场景。在设计思路上，这款减速机的壳体采用一体化弯折式的直角结构，输入端壳体与转角段壳体、输出端安装法兰采用精密定位止口配合，保证各段壳体的同轴度与垂直度公差，避免装配后出现齿轮啮合错位、传动卡滞的问题。内部的行星轮系采用均布式行星轮设计，通常配置3-4个行星轮围绕太阳轮布置，能够将输入扭矩均匀分散到各个行星轮上，提升整体的扭矩承载能力，同时行星轮的销轴采用一体化支撑结构，两端分别定位在行星架的前后支撑面上，减少行星轮运转时的偏摆量，降低传动过程中的回程间隙。换向用的螺旋锥齿轮副采用等距螺旋齿设计，啮合重合度高于直齿锥齿轮，传动过程中齿面接触是渐进式的，能够有效降低传动噪音，减少啮合冲击，提升换向环节的传动平稳性。从安装边界的尺寸来看，这款90规格的直角行星减速机，输出端法兰为标准方形安装结构，安装孔位采用对称分布设计，止口尺寸匹配同规格的常规传动部件安装标准，输入端的电机安装法兰可根据不同品牌的伺服电机、步进电机接口做适配调整，电机轴插入孔配置抱紧式锁紧结构，无需额外的键连接即可实现电机轴与减速机输入太阳轮的无间隙连接，避免键连接带来的回程间隙。输出轴采用实心轴输出结构，轴径尺寸适配常规的联轴器、同步带轮等传动连接件的安装孔径，输出轴的轴向定位采用双轴承支撑结构，能够承受一定的径向负载与轴向负载，适配直接驱动转盘、摇臂这类存在悬臂负载的工况。在实际选型应用中，这类直角行星减速机需要注意几个关键的匹配点，首先是减速比的选择需要结合负载端的转速需求、扭矩需求以及电机的额定转速、额定扭矩做匹配计算，避免减速比选得过小导致输出扭矩不足，或者减速比选得过大导致负载端转速达不到设计要求；其次是安装时需要保证电机轴与减速机输入孔的同轴度，以及减速机输出法兰与负载安装面的垂直度，避免强行装配导致轴承、齿轮承受额外的偏载，缩短减速机的使用寿命；另外在日常使用中，这类精密减速机通常采用终身润滑的脂润滑设计，无需定期更换润滑油，减少设备维护的工作量。从结构建模的角度看，这款减速机的三维模型完整还原了内部的轮系结构、壳体的加强筋设计、安装孔位的位置尺寸以及各部件的配合关系，能够直接用于设备整体装配的干涉检查、安装空间模拟，也可以作为传动系统选型时的布局参考，帮助结构设计人员在方案阶段就确认传动部件的安装位置是否合理，是否与周边的其他构件存在空间干涉，减少后续设计变更的概率。在一些对传动精度要求较高的场合，比如视觉检测设备的分度驱动、点胶设备的位移轴传动，这类减速机的回程间隙可以控制在弧分级，能够保证传动过程中的定位精度，满足精密传动的需求。壳体的外观设计上，转角位置采用圆弧过渡结构，既能够提升壳体的结构强度，避免直角位置出现应力集中，也能够优化产品的外观质感，同时壳体表面的安装螺丝采用内六角沉头设计，螺丝安装后不突出壳体表面，避免在狭小空间安装时与周边部件产生刮碰。
