17英寸乘用车铝合金轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车桥传动端的核心承载部件，这款17英寸规格的铝合金轮毂，主要适配紧凑级家用乘用车、入门级运动型轿车的配套与改装场景，在售后替换市场、整车厂小批量试装环节都有对应的使用需求。不同于钢制轮毂的冲压焊接成型工艺，这款铝合金轮毂采用一体铸造成型后做CNC精加工的工艺路线，材料选用常用的A356铝合金，兼顾轻量化需求与结构强度要求，相比同尺寸钢制轮毂能降低30%左右的非簧载质量，对提升整车操控响应性、降低悬挂系统冲击负荷有实际作用。

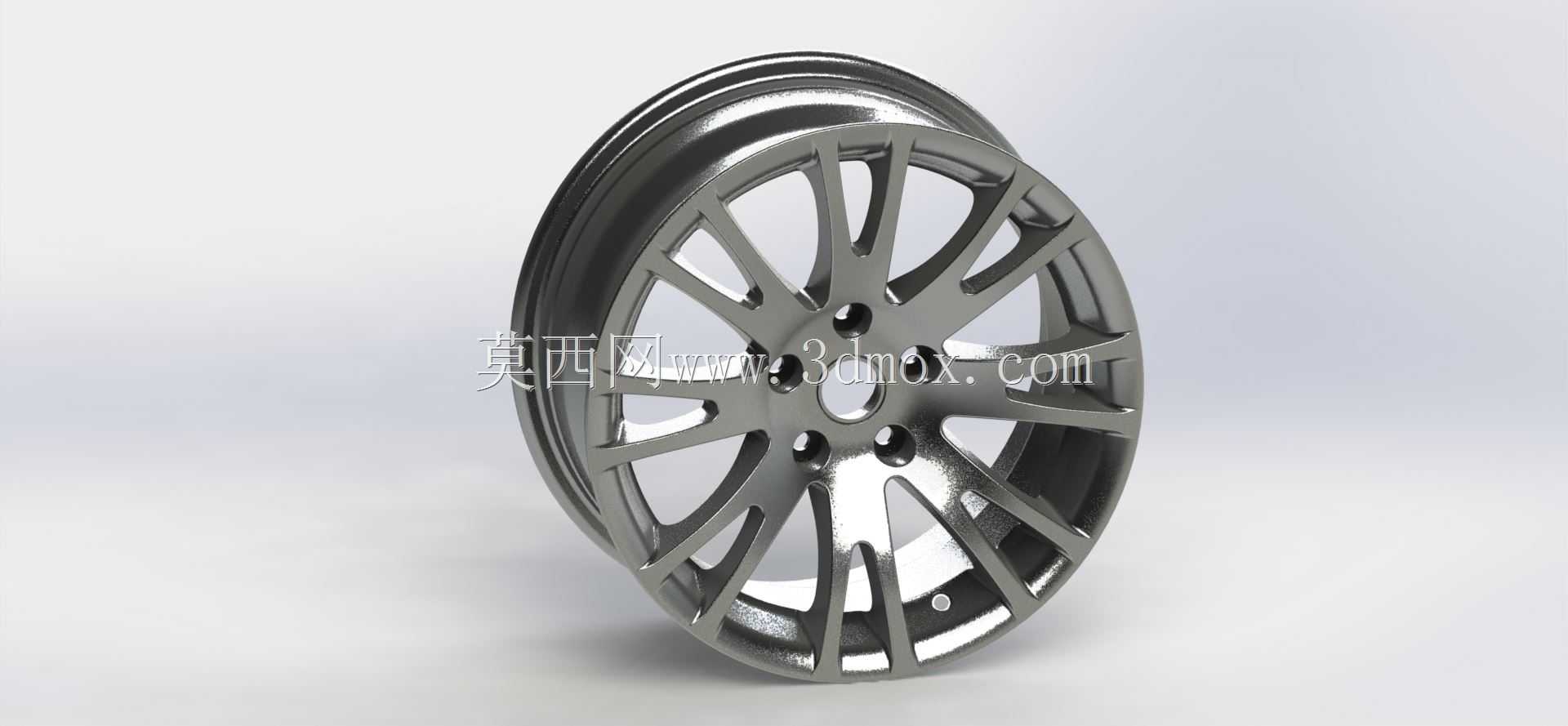

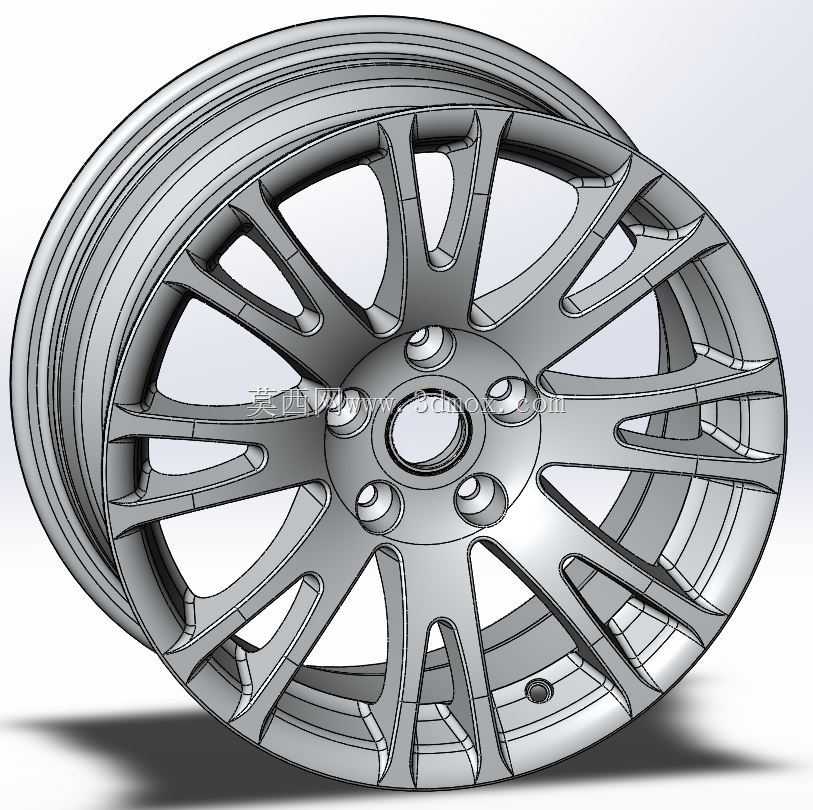

　　从结构设计逻辑来看，这款轮毂采用了十辐双组式的轮辐布局，每组两根辐条做了变截面过渡设计，靠近轮心安装座的位置辐条厚度更大，向轮辋边缘延伸时逐步收窄做轻量化掏料处理，这种设计不是单纯为了外观造型，而是通过CAE仿真分析优化了应力传递路径：车辆在过弯承受侧向载荷、经过颠簸路面承受垂向冲击时，应力能顺着辐条均匀分散到整个轮辋圈体，避免局部应力集中导致的辐条断裂风险。轮心位置的安装面做了5孔螺栓布局，孔位的节圆直径、中心定位孔的尺寸都严格对应主流家用前驱车型的半轴安装法兰参数，安装面预留了气门嘴的安装通孔，位置避开辐条遮挡，方便后期轮胎充气、胎压监测传感器的安装维护。

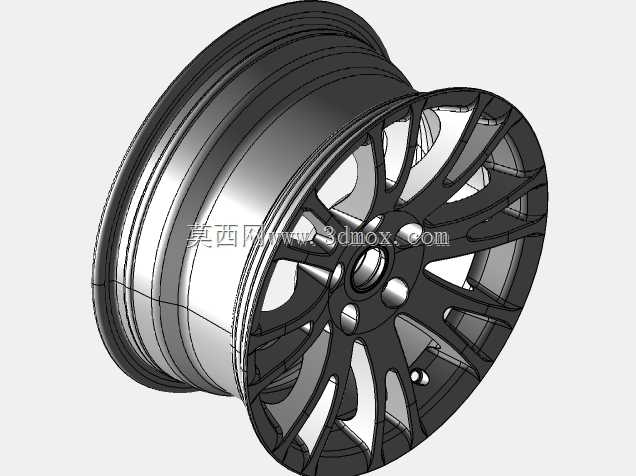

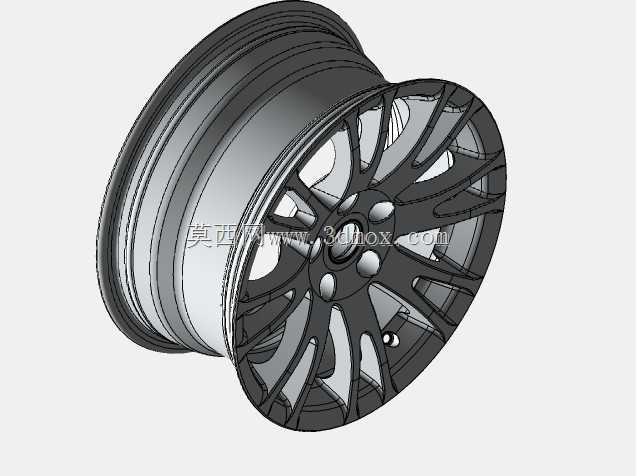

　　轮辋部分的尺寸设计严格遵循乘用车轮辋规格标准，胎圈座的角度、凸缘的高度都匹配常规17英寸子午线轮胎的安装要求，轮辋的宽度适配215-235胎宽的民用轮胎，不管是配套普通舒适型轮胎还是入门运动胎，都能保证胎圈与轮辋的贴合密封性，避免高速行驶时轮胎脱圈的风险。设计过程中特意做了动平衡校核的结构预留，轮辋内侧边缘预留了平衡块安装位置，不需要额外在辐条表面粘贴平衡块，既保证外观完整性，也能减少高速旋转时的风阻与动平衡偏差。

　　实际装车场景中，这款轮毂的安装边界需要注意：螺栓的拧紧力矩要控制在整车厂规定的110-130N·m区间，安装面必须保证清洁无杂物，避免出现安装面贴合不实导致的高速抖动问题；轮辐背面的刹车避让空间做了足够的冗余设计，能够兼容直径300mm以内的普通通风刹车盘与单活塞浮动卡钳，不需要额外加装法兰盘就能适配多数紧凑级车型的原厂刹车系统，降低改装替换的适配成本。散热性能也是这款轮毂设计时考虑的重点，辐条之间的镂空间隙经过优化，车辆行驶时气流能顺着辐条间隙直接冲刷刹车盘表面，带走刹车过程中产生的热量，避免长距离下坡时刹车系统热衰减过快的问题，相比封闭面的轮毂设计，连续刹车工况下刹车盘温度能降低15%左右。

　　从建模细节来看，所有的过渡圆角都做了R2-R5的圆滑处理，没有尖锐的直角结构，既避免铸造过程中出现应力集中导致的冷隔缺陷，也能减少后期使用中应力开裂的风险；轮辐表面的造型做了轻微的内凹设计，在车辆发生轻微刮蹭时，首先接触障碍物的是轮辋边缘的凸缘，不会直接刮花辐条的主表面，降低日常使用的外观损伤概率。整个轮毂的壁厚设计遵循等强度原则，安装座位置壁厚最大，轮辋圈体壁厚均匀，辐条部分根据受力大小做壁厚渐变，在满足1200kg单轮承载要求的前提下，尽可能去除多余的材料，实现轻量化与强度的平衡。
