工业车间动力机组及工艺管路布局设计

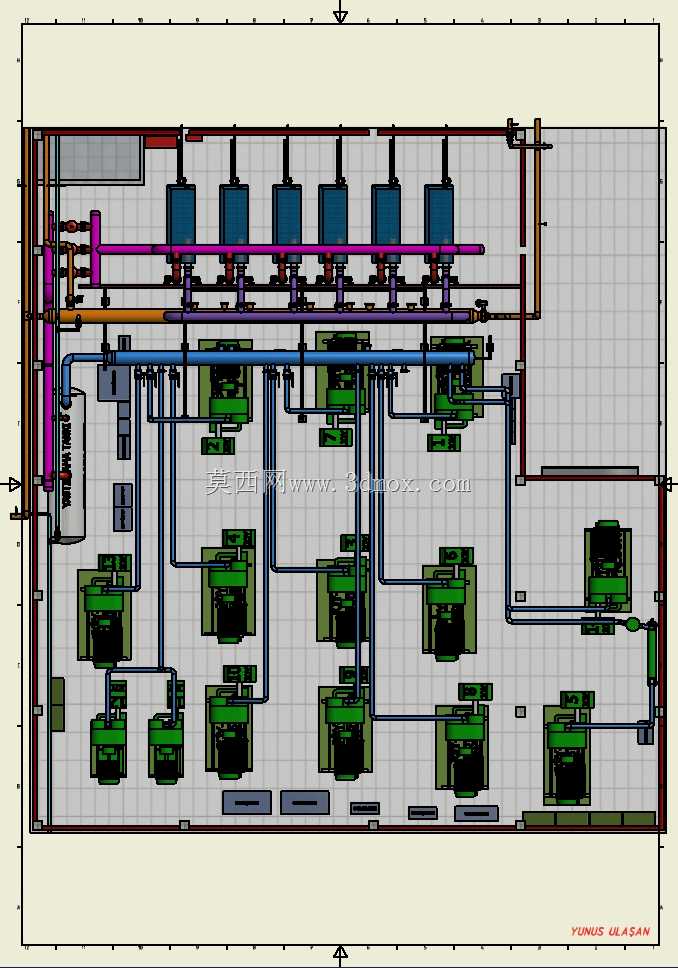

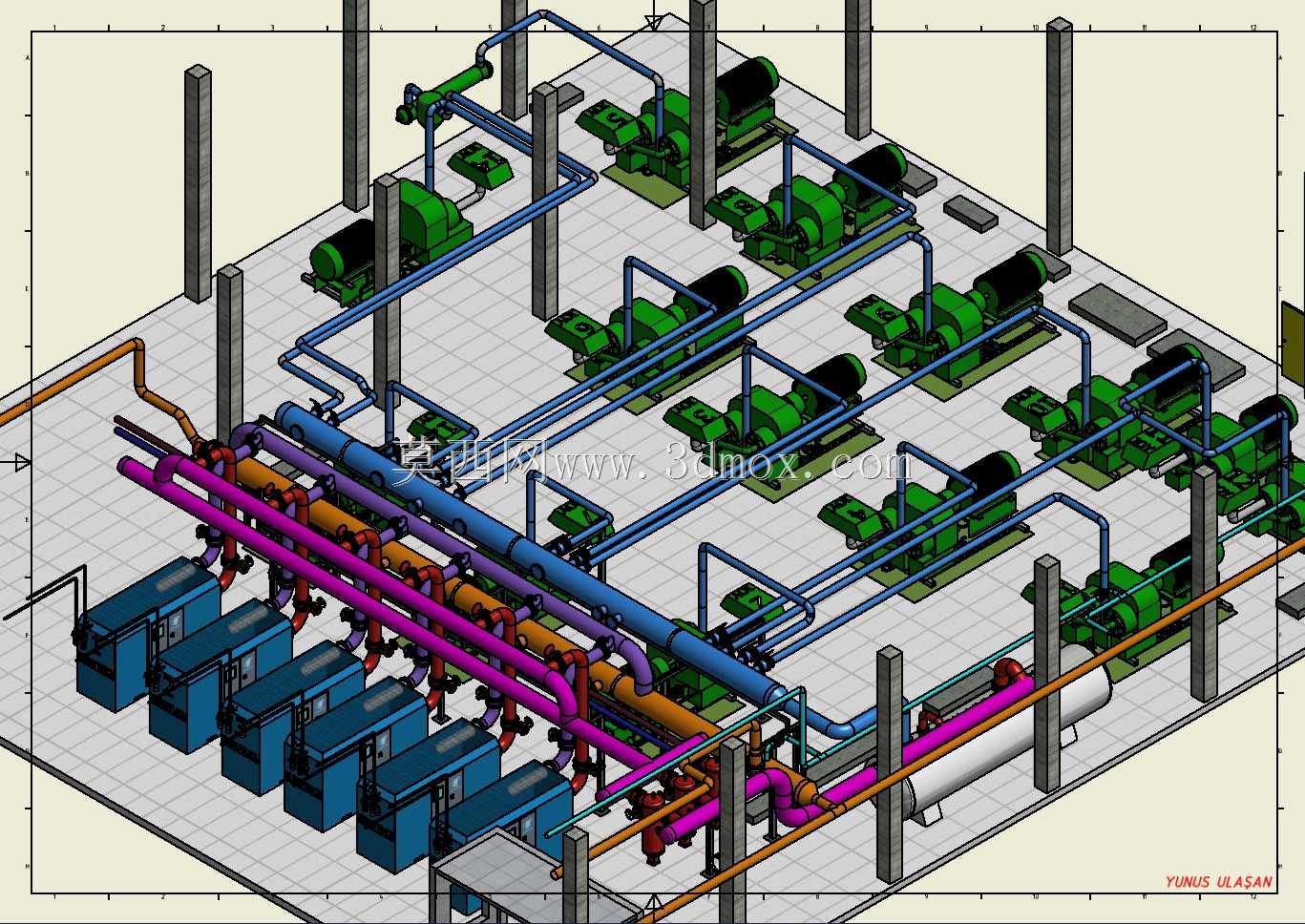

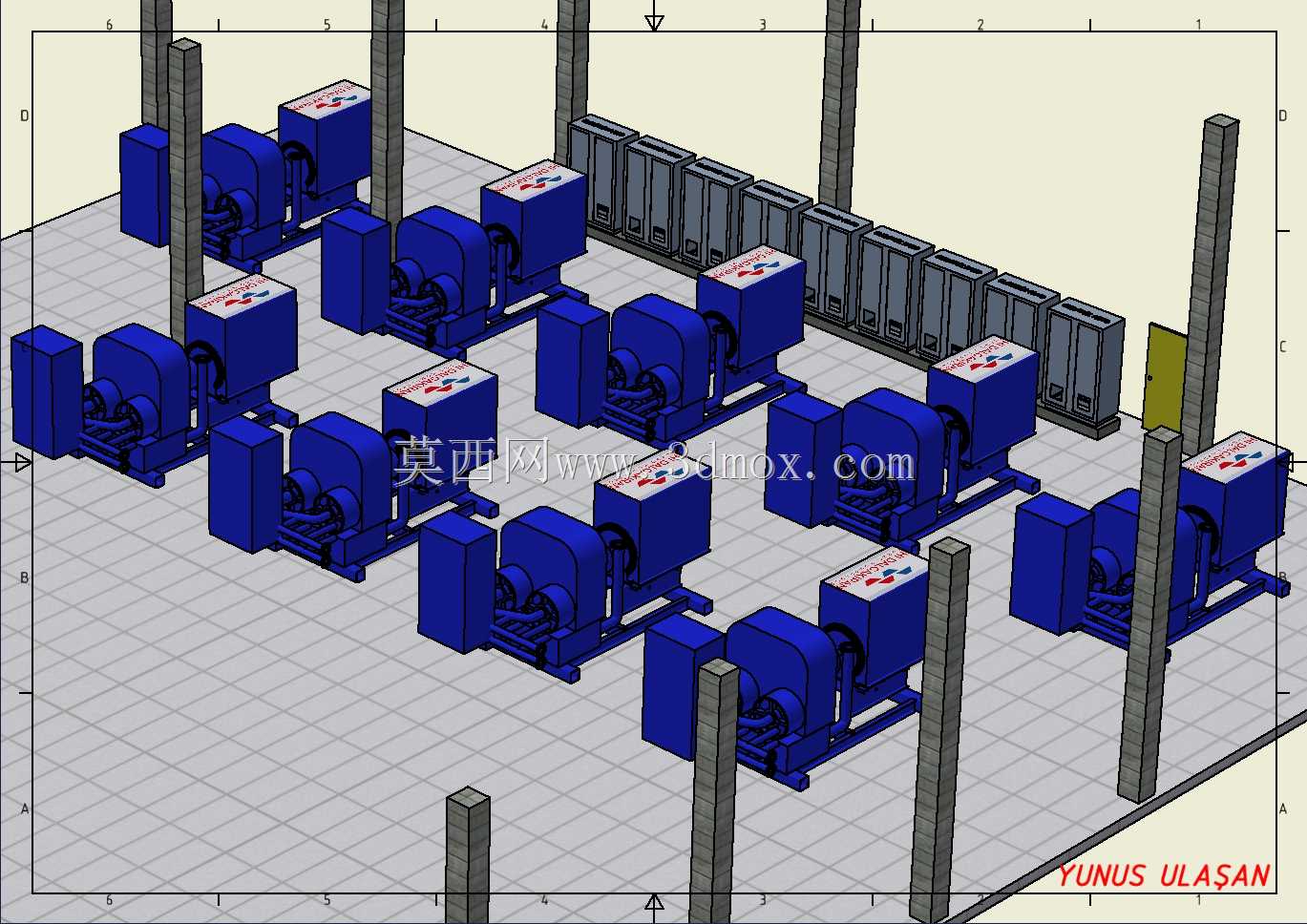

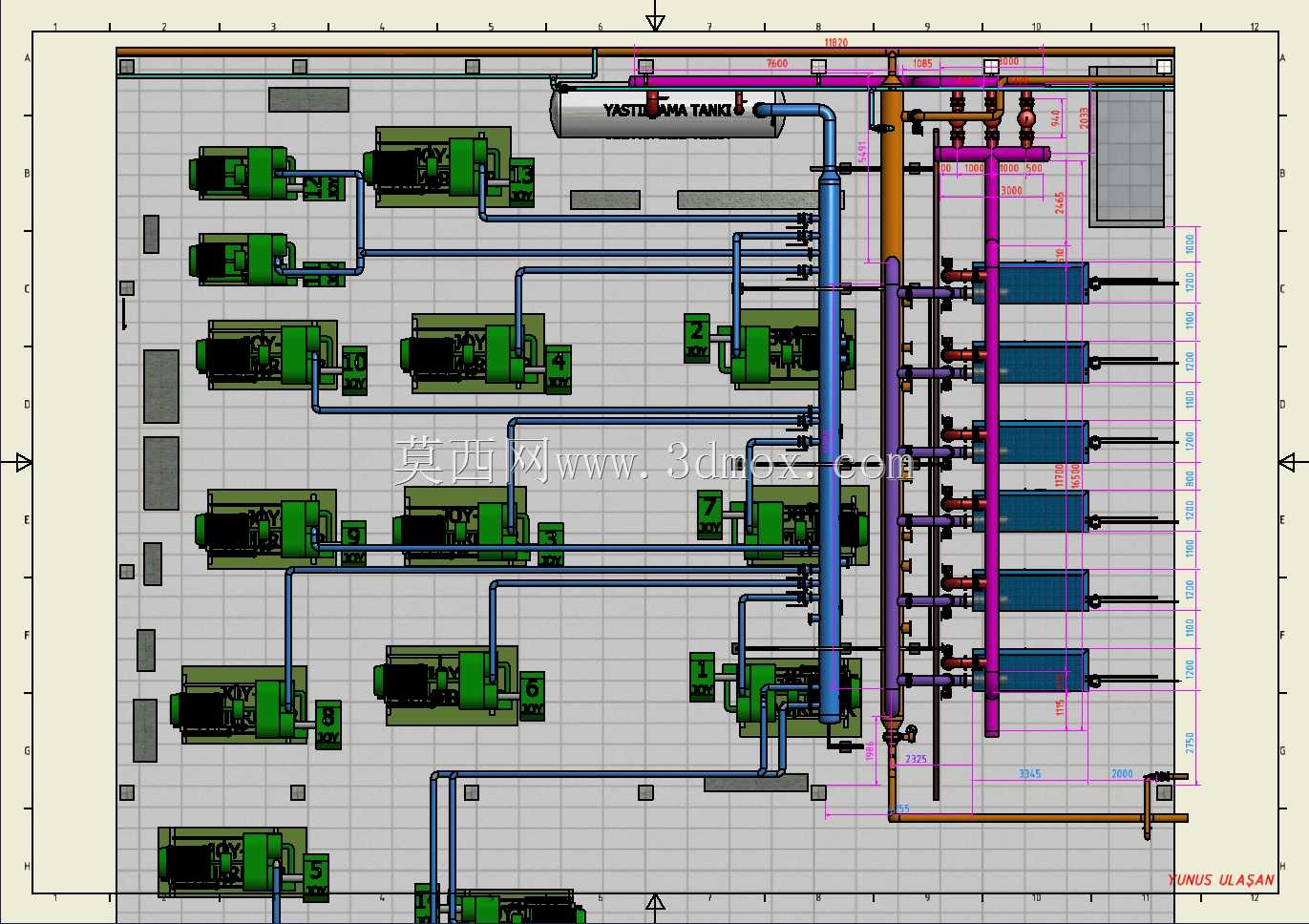

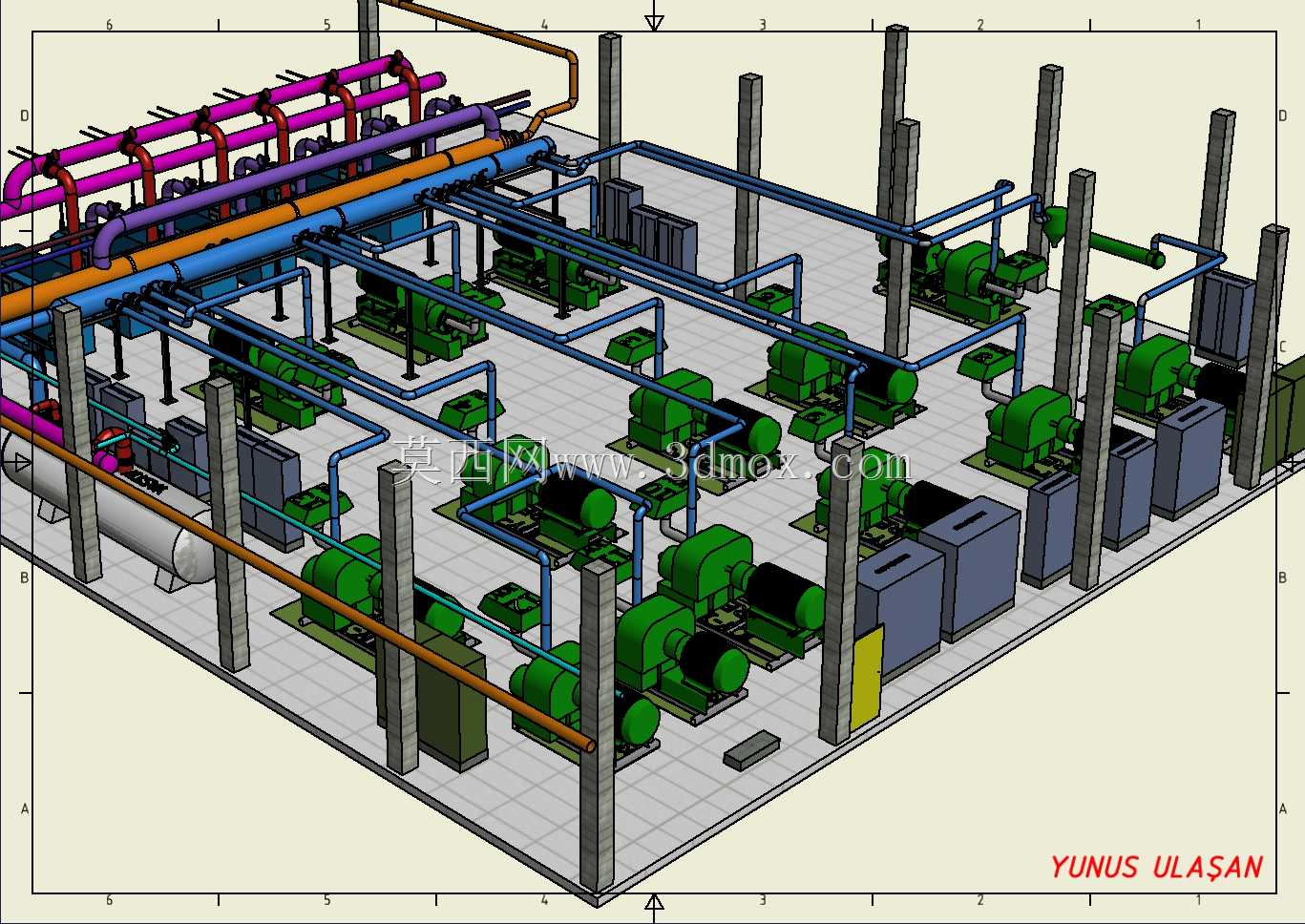

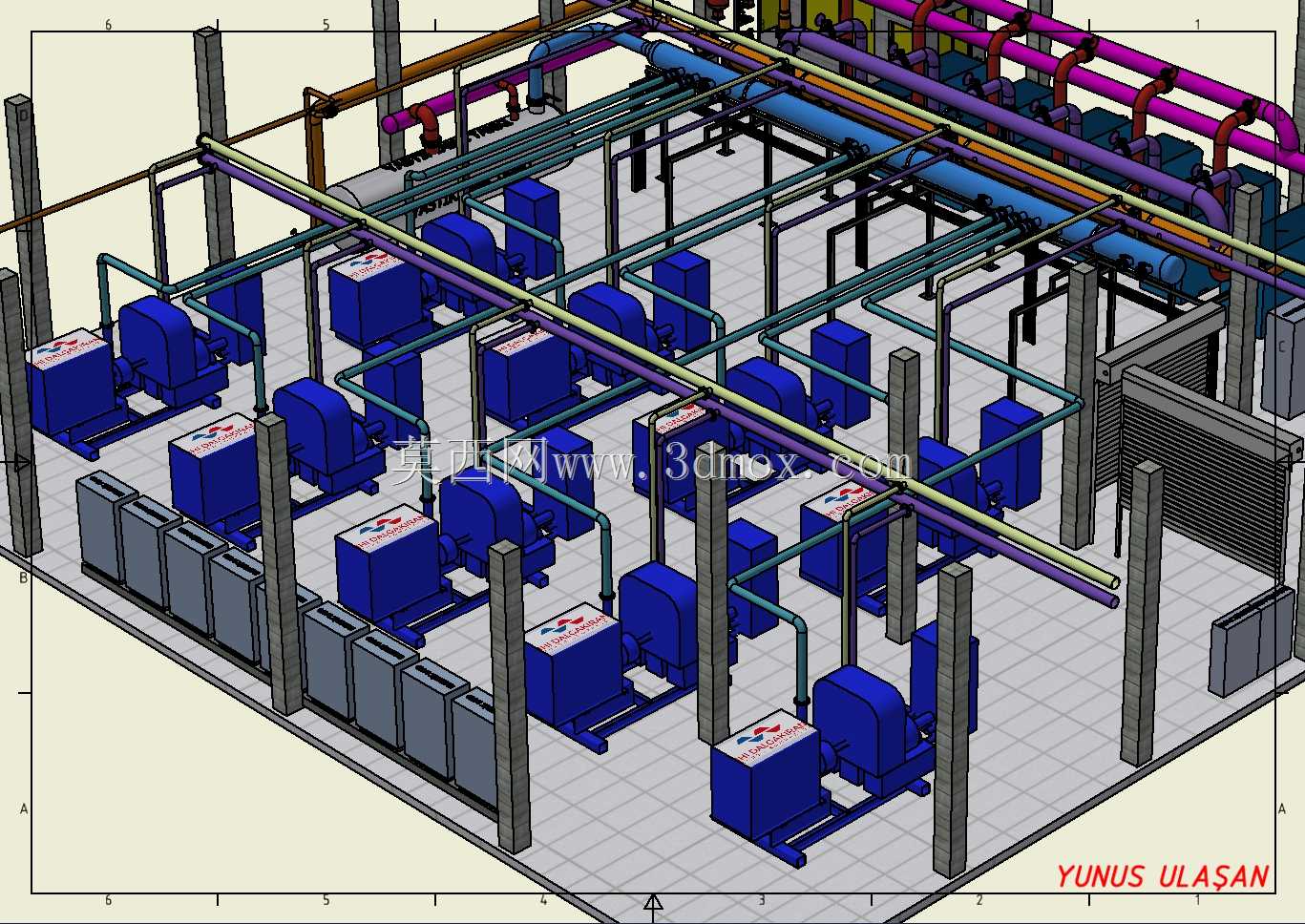

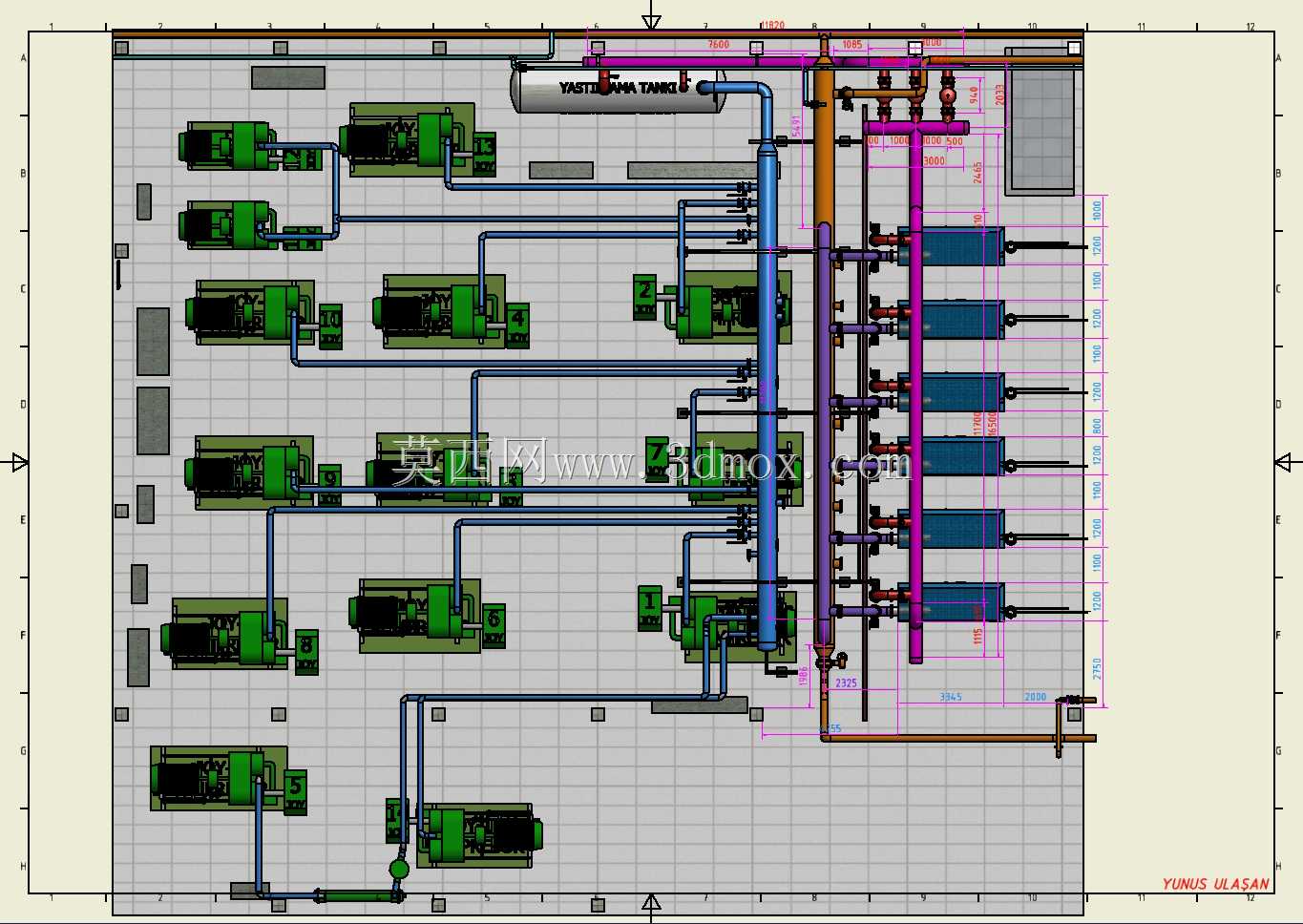

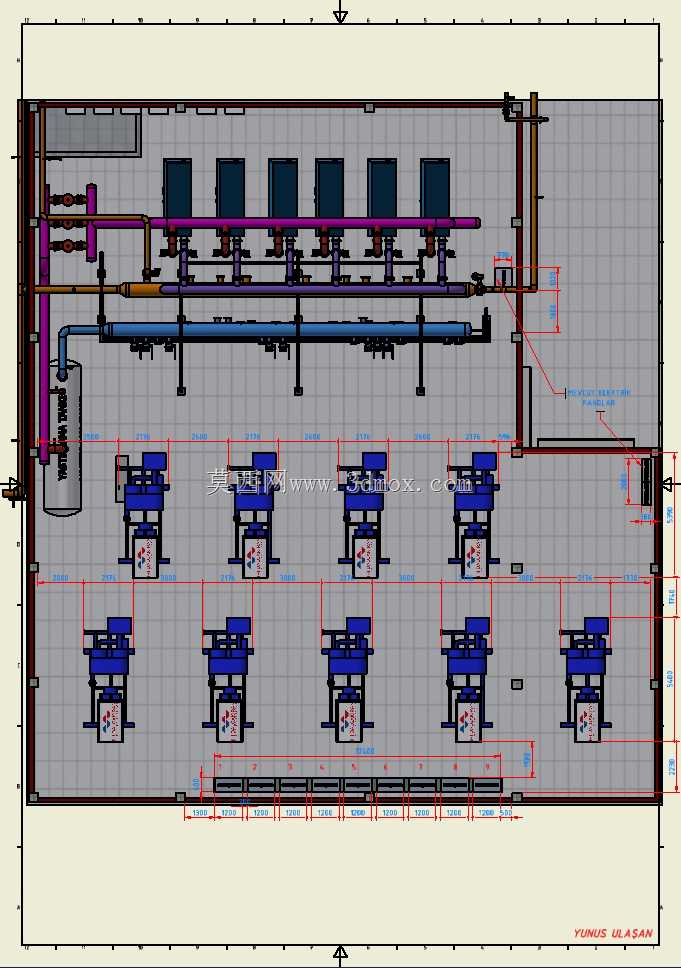

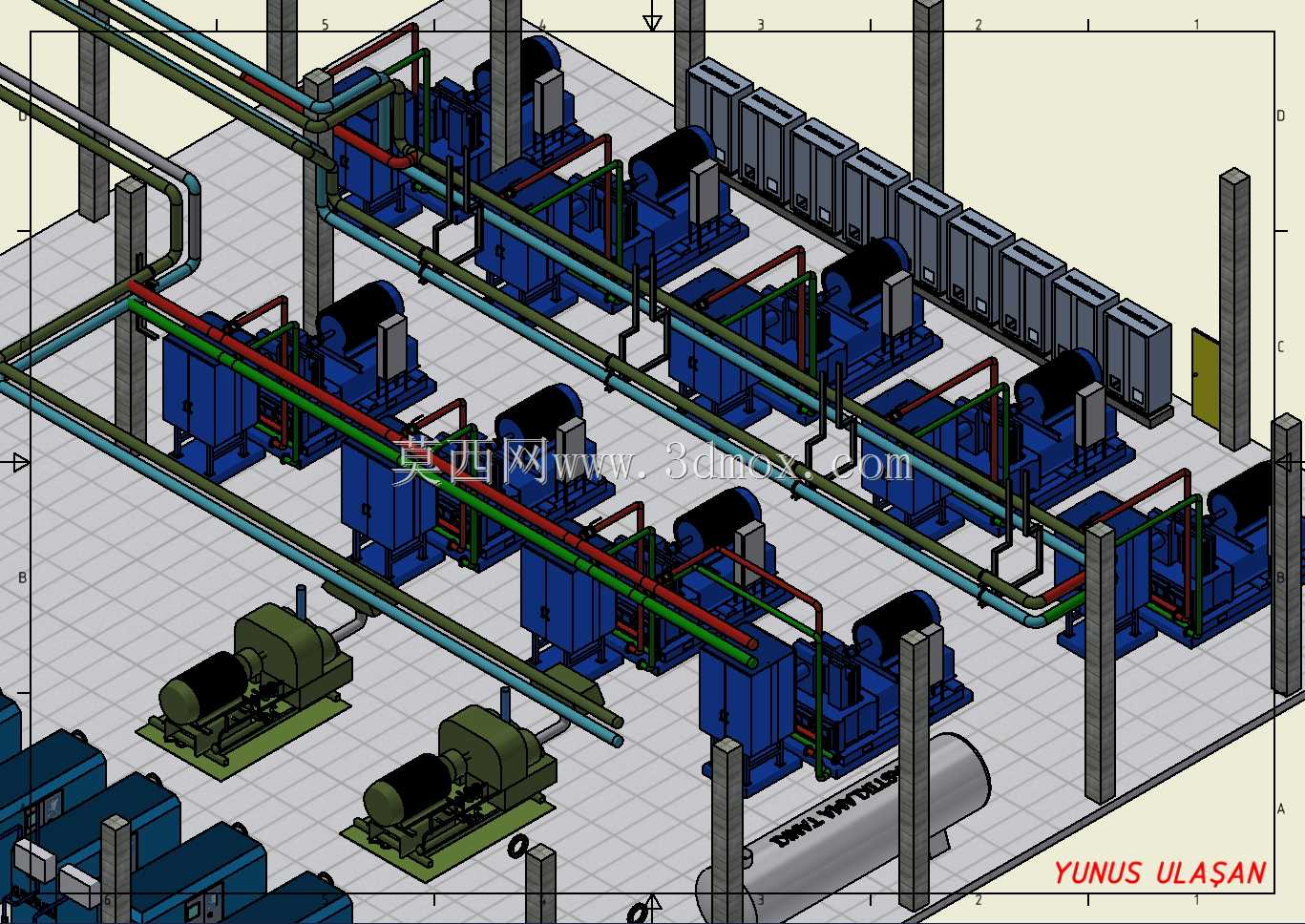

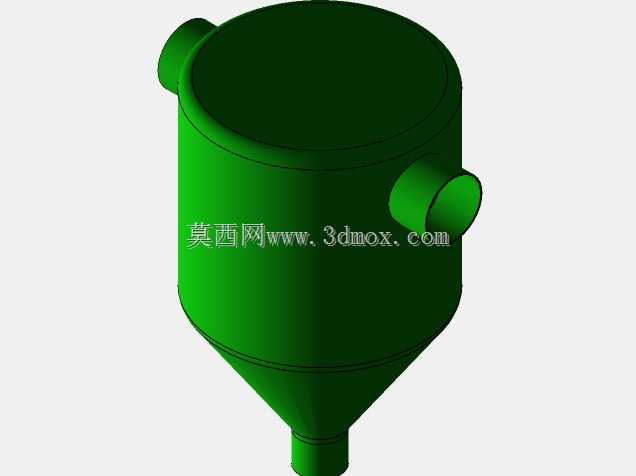

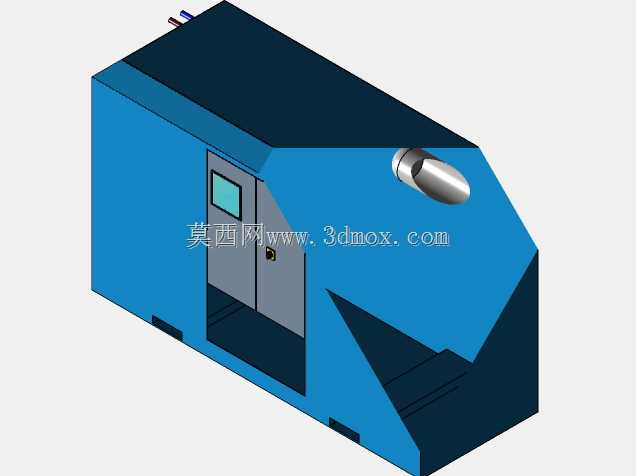

　　这套三维布局方案针对工业厂房内的动力供应工段设计，核心服务于需要集中提供压缩空气、循环介质输送的生产场景，常见于化工生产车间、大型装备制造厂区的动力站房、集中供冷供热的能源中心区域。从布局逻辑来看，设计阶段优先考虑了设备运维的操作空间预留，所有卧式动力机组均沿厂房纵向轴线成排排布，每台机组周边预留了不小于1.2米的巡检通道，方便日常点检、易损件更换以及大修时的部件吊装作业。厂房内的结构立柱完全避开设备主体安装区域，立柱与设备外壳的最小净距控制在0.8米以上，既不遮挡巡检路线，也能利用立柱间隙布置就地控制柜体，减少管线的绕行长度。管路系统采用分层架空布置的思路，最上层的大口径紫色主管路为高压气体输送母管，沿厂房横向铺设，

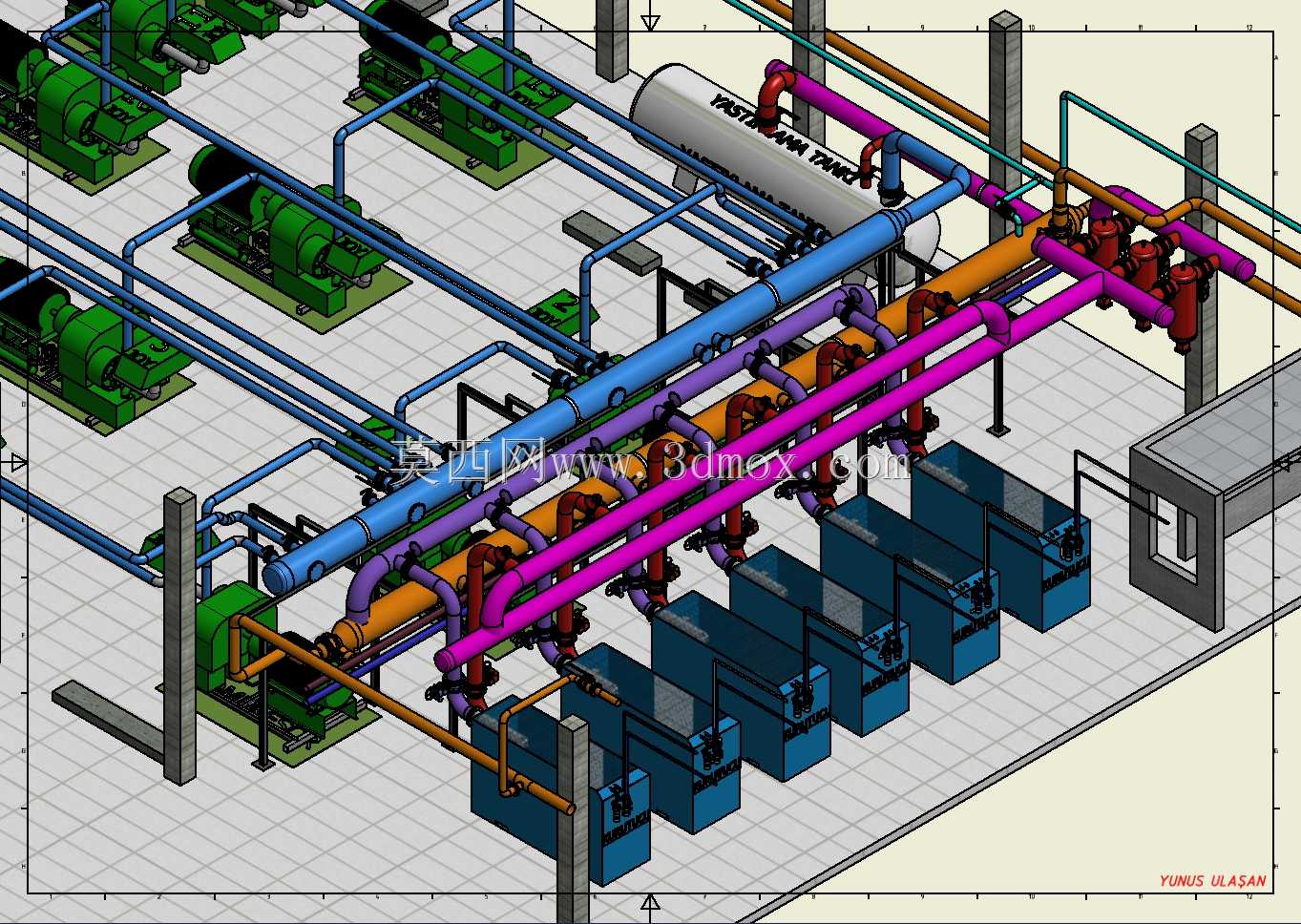

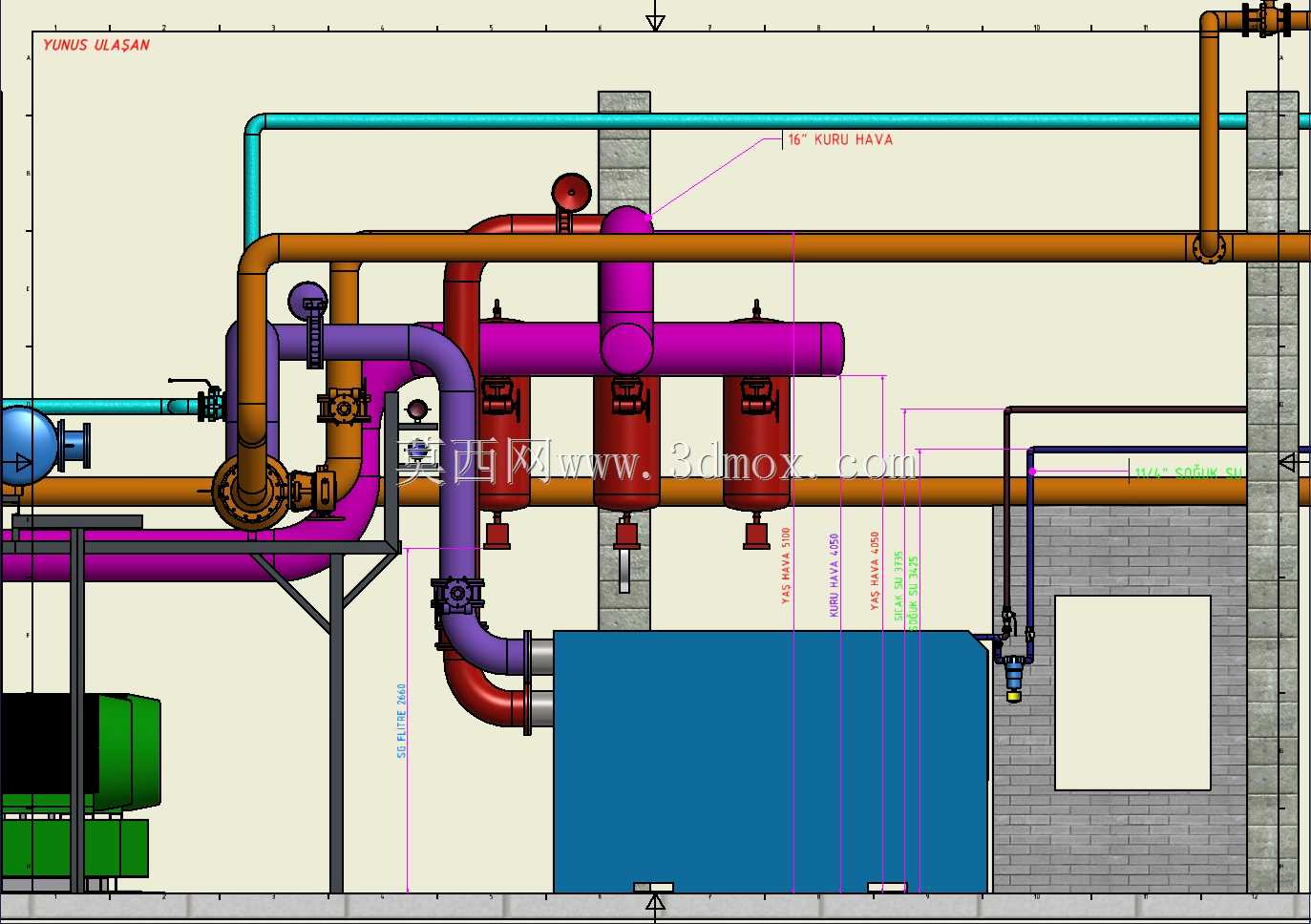

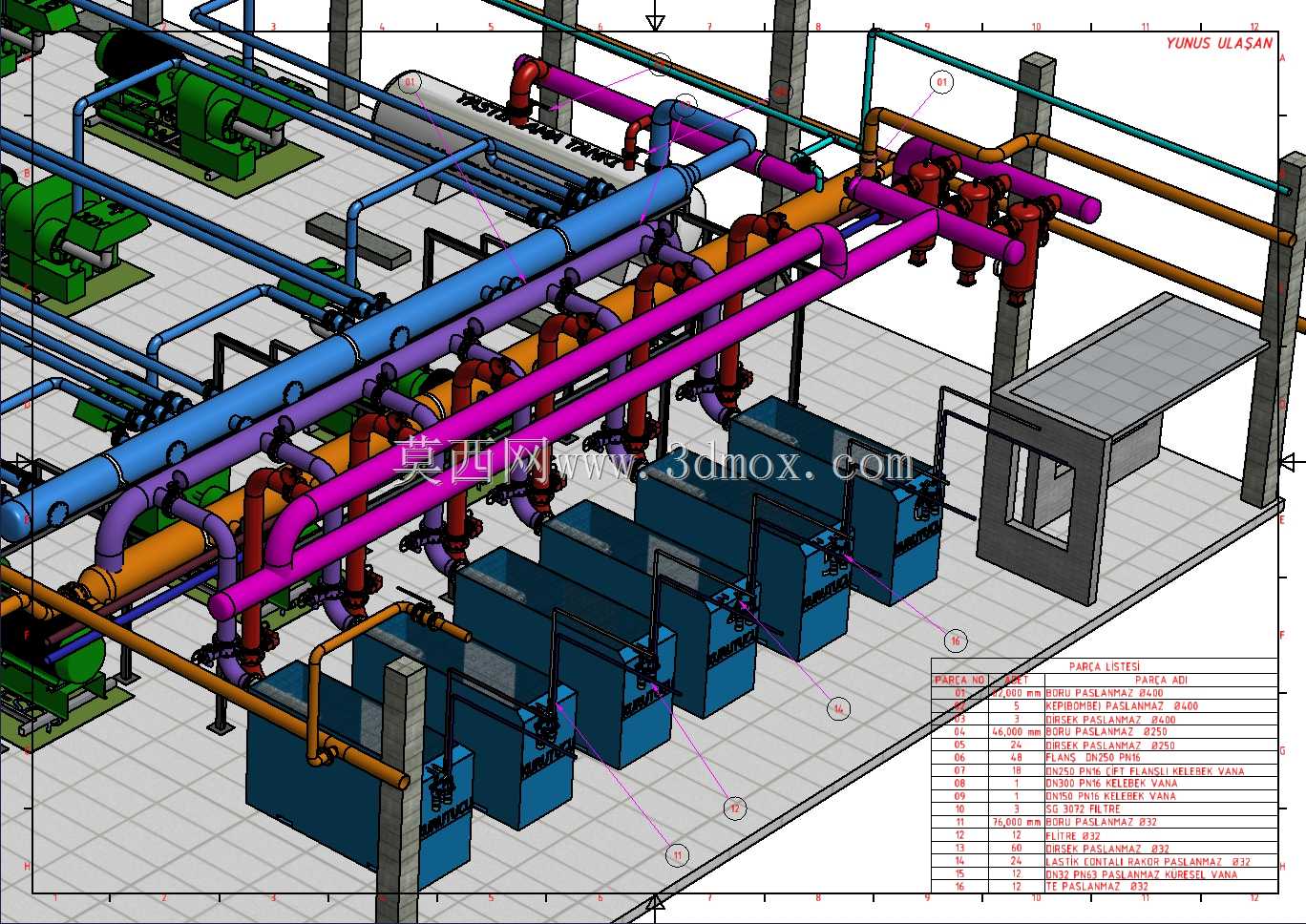

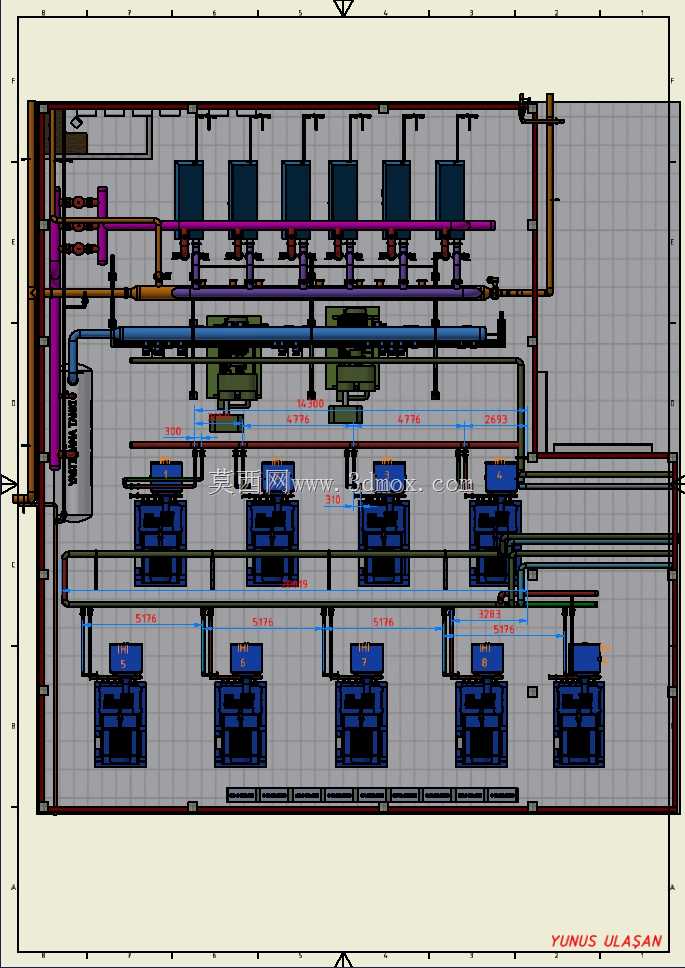

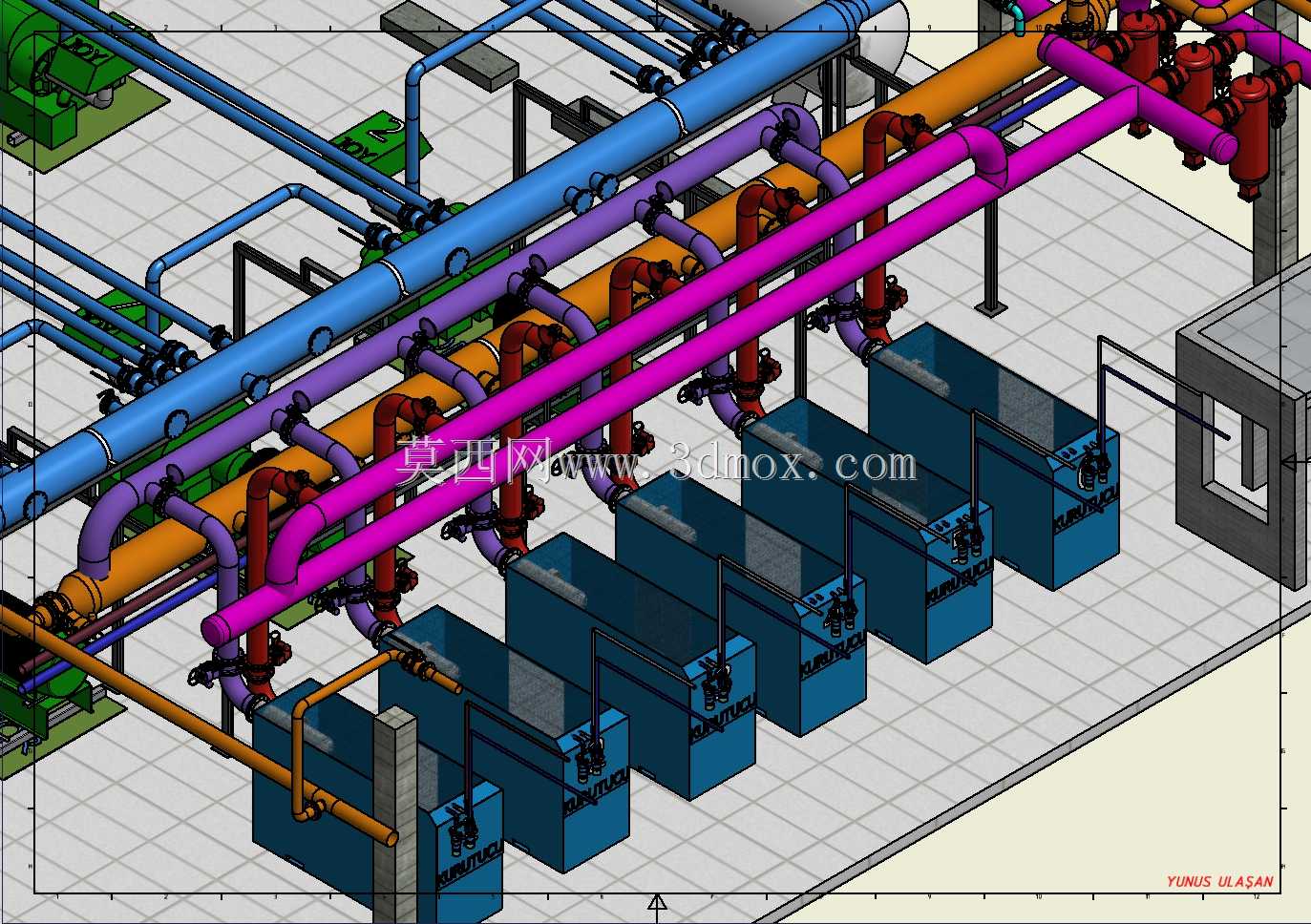

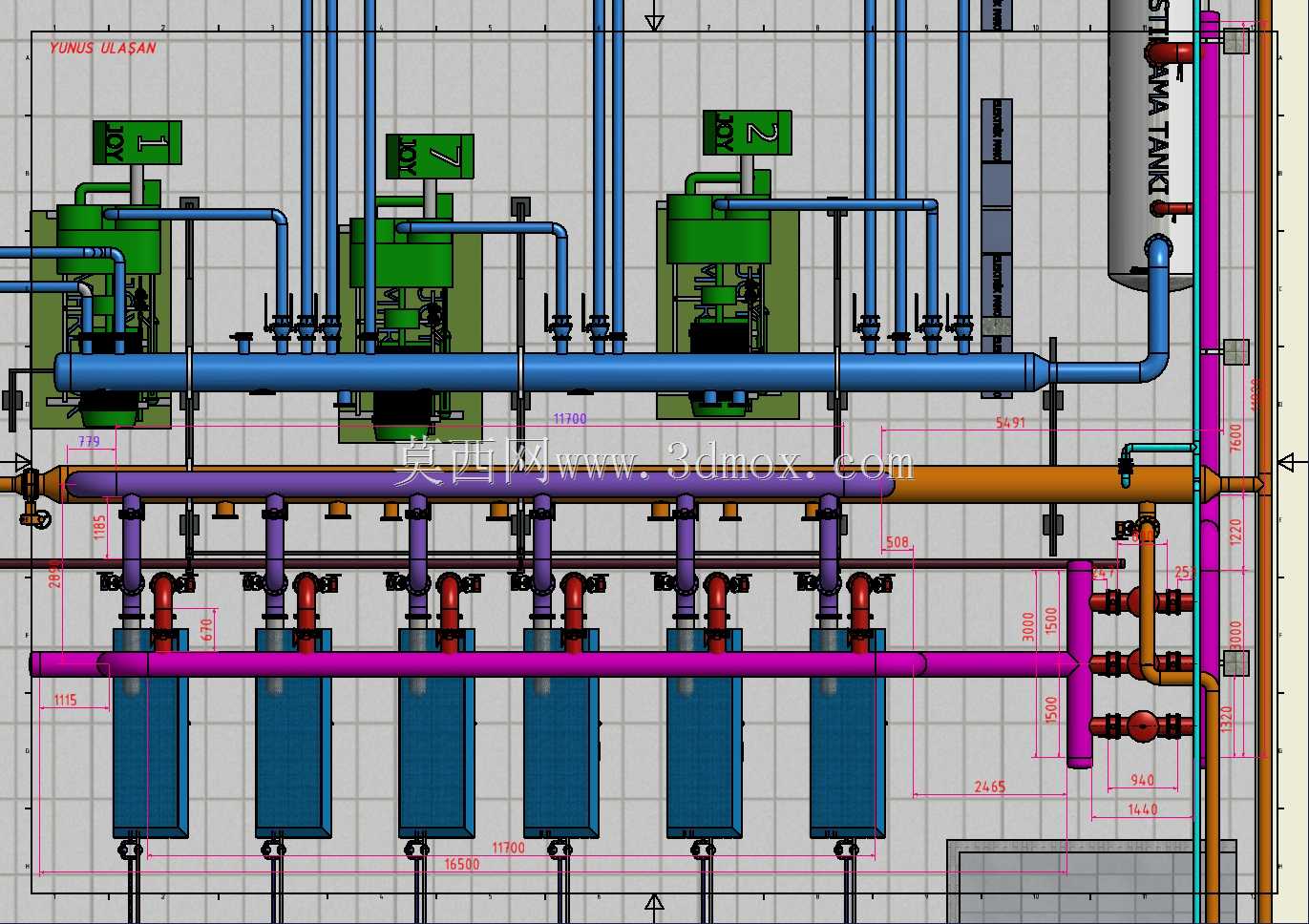

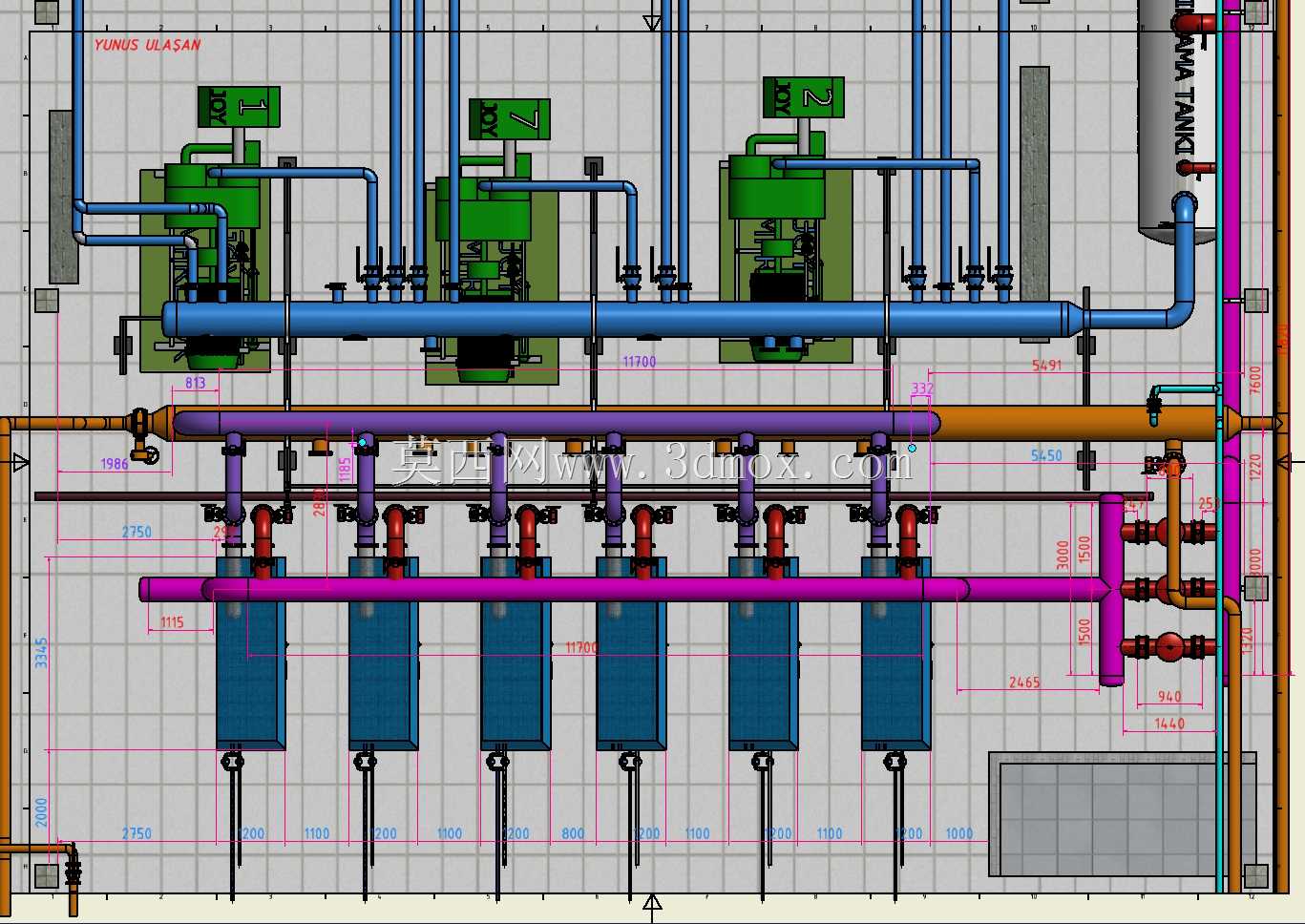

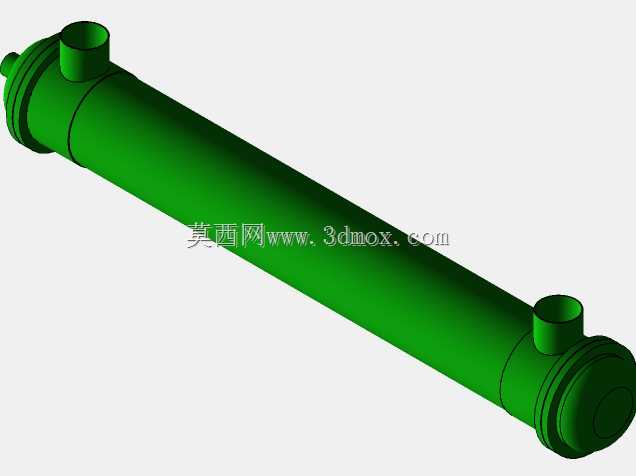

　　对应下方每台机组的接口位置预留等径三通支管，支管上预留了阀门安装段与仪表取源点位，方便后期加装压力、流量检测元件。中间层的橙色大管径管路为循环冷却水供水母管，同层平行铺设的同管径紫色管路为回水母管，供回水管路的坡向严格按照介质流向设置千分之三的坡度，在管路最低点预留排污接口，最高点设置自动排气阀的安装位，避免管路运行过程中产生气塞或积垢影响介质输送效率。最下层的蓝色支管直接对接每台机组的进出介质接口，支管采用自然补偿的弯管结构抵消热胀冷缩产生的位移，没有额外设置波纹补偿器，既降低了管路部件成本，也减少了后期的泄漏点。每台动力机组的基础采用高出车间地坪0.2米的混凝土台座设计，台座尺寸比机组底座每边宽出0.15米，

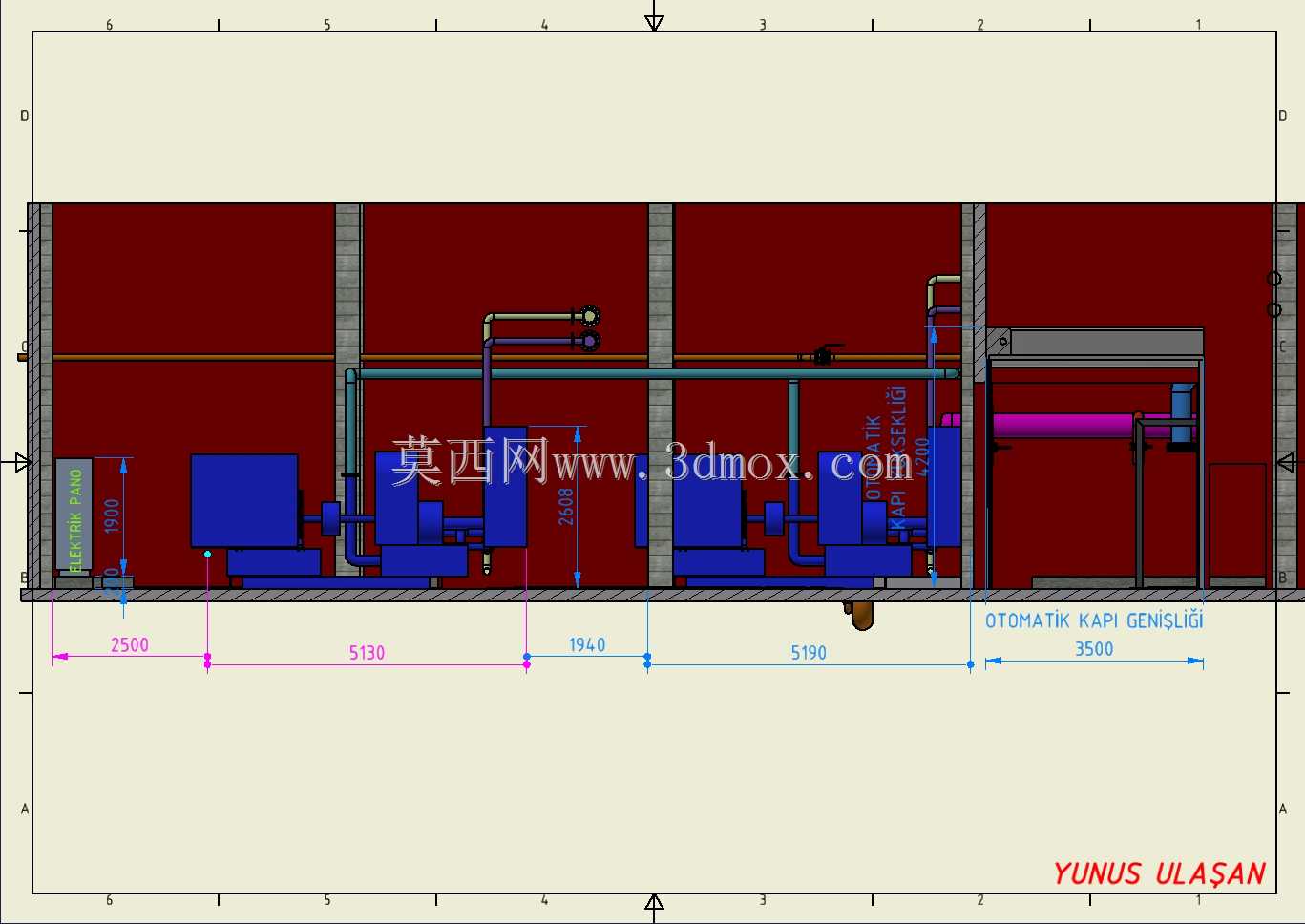

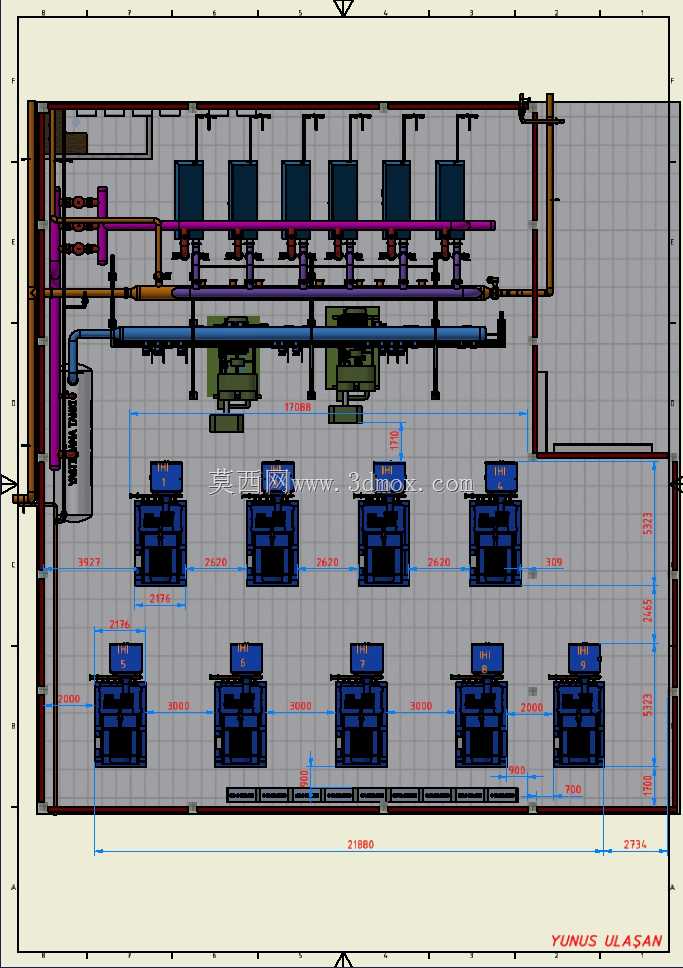

　　台座周边预留了地脚螺栓的二次灌浆层空间，同时在台座侧边设置了排污沟槽，对接车间的集中废液收集系统，避免机组运行过程中产生的漏油、检修废水漫流到巡检通道上。从安装边界来看，整个动力工段的布局总宽度适配24米跨度的标准工业厂房，纵向长度根据机组配置数量可灵活调整，图中展示的12台机组配置对应的纵向总长度为36米，管路支架的生根点一部分固定在厂房结构立柱的预埋钢板上，另一部分采用独立的门式支架落地安装，支架的荷载计算充分考虑了管路充水后的总重量以及介质流动产生的动载荷，避免运行过程中出现支架变形或管路振动的问题。设计过程中还同步考虑了起重作业的空间需求，整个管廊的最低安装高度距离地坪3.2米，满足车间内叉车运输配件、

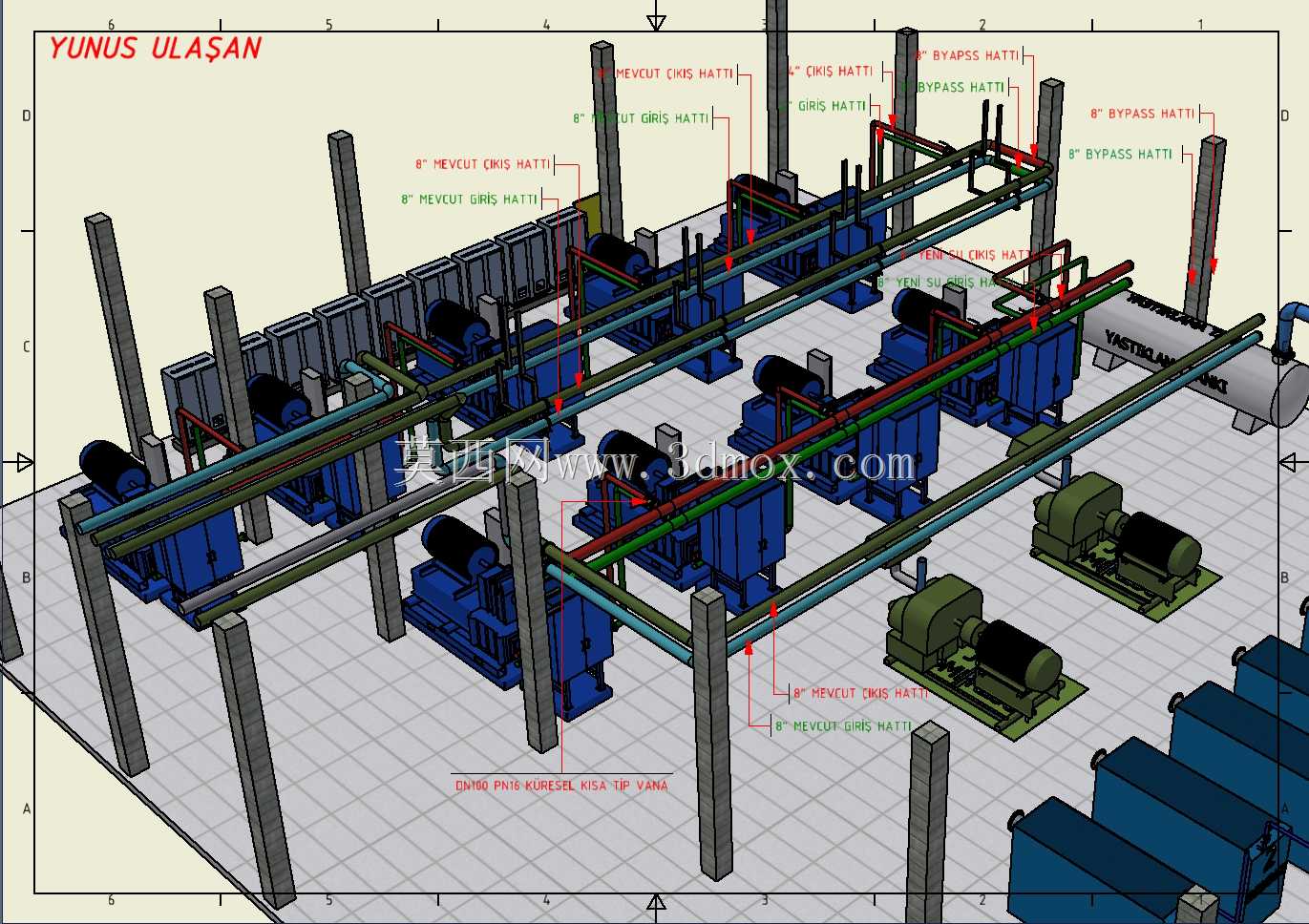

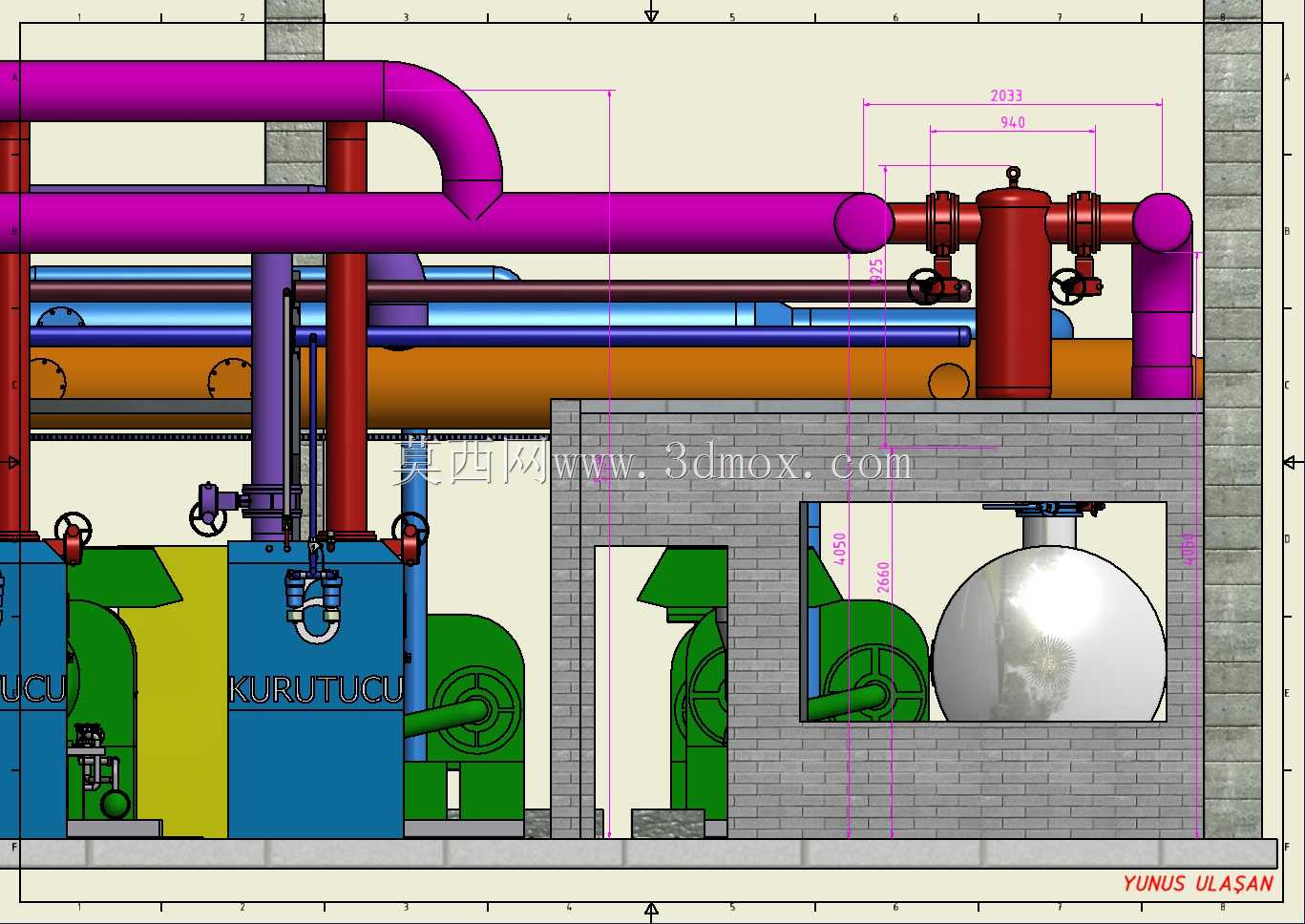

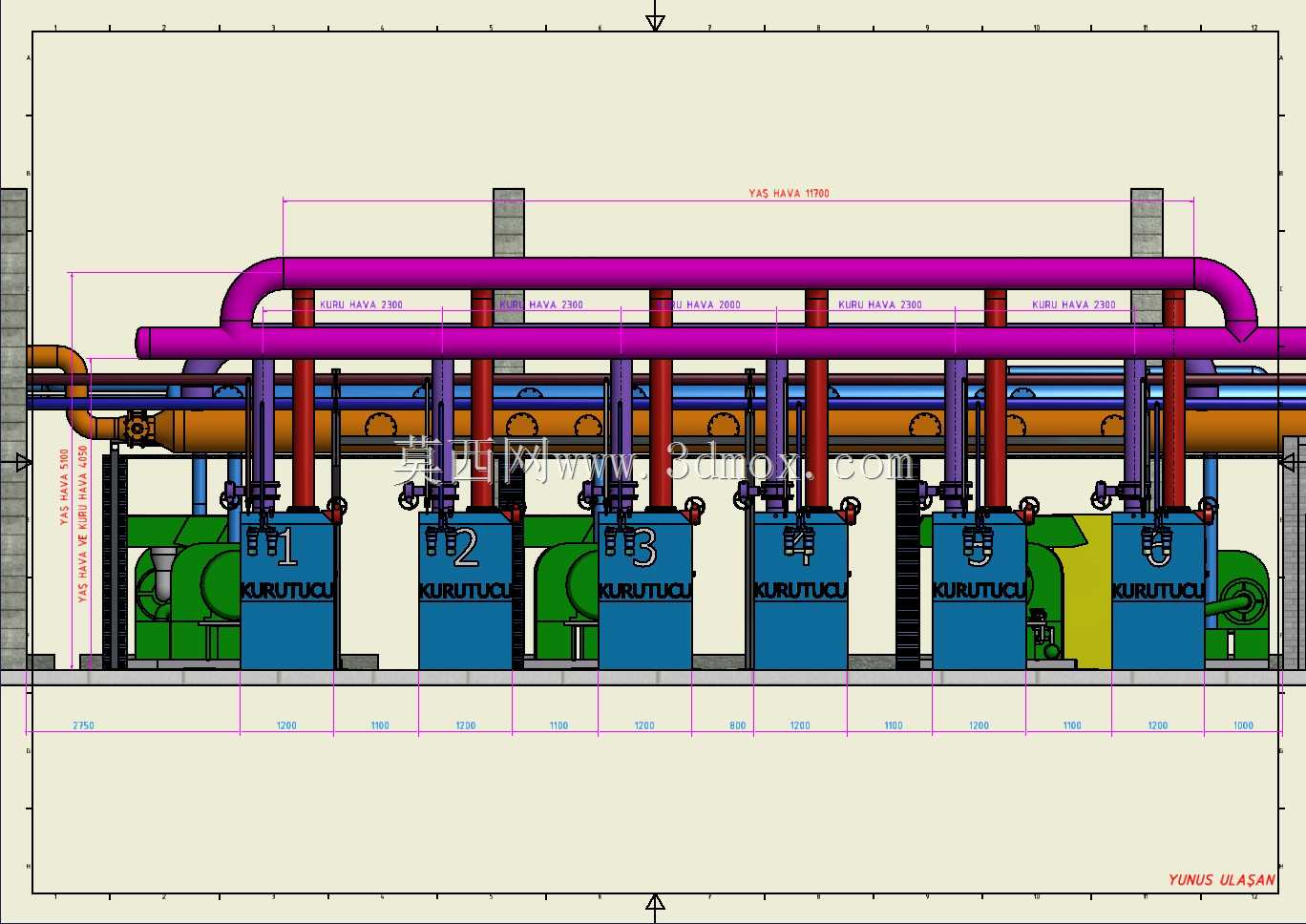

　　小型吊装设备通行的高度要求，最上层管路与厂房屋架下弦的净距保留了0.6米的安装操作空间，方便后期管路维护时的吊装作业。机组之间的电气布线采用沿地坪暗埋穿线管的方式，从每台机组的接线盒到就近的配电柜接口，穿线管的转弯处预留过线盒，避免线缆穿设时出现卡阻，同时暗埋布线的方式不会占用地面巡检空间，也能避免管线被过往运输设备剐蹭损坏。在介质流向的设计上，所有主管路的介质流向都与机组的排布方向平行，支管从主管路侧方接出，避免从主管路底部或顶部接出造成的积液或气堵问题，每台机组的进出口位置都预留了切断阀与短接法兰，方便单台设备检修时不影响整个系统的正常运行，切断阀的操作手柄全部朝向巡检通道一侧，操作高度距离地坪1.2米，符合现场操作人员的作业习惯。整个布局没有采用紧凑式的排布思路，而是在满足工艺输送效率的前提下尽可能预留充足的运维空间，避免后期设备升级或改造时出现没有施工空间的问题，管路的颜色标识严格遵循工业管道的基本识别色规范，不同介质的管路采用差异化配色，方便现场人员快速识别管路内的介质类型，降低误操作的风险。
