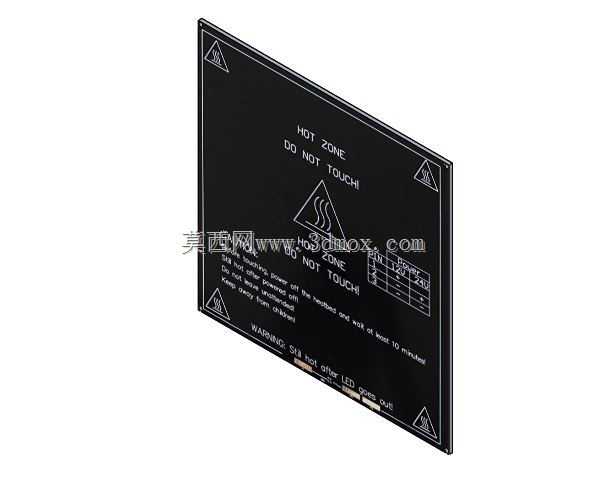

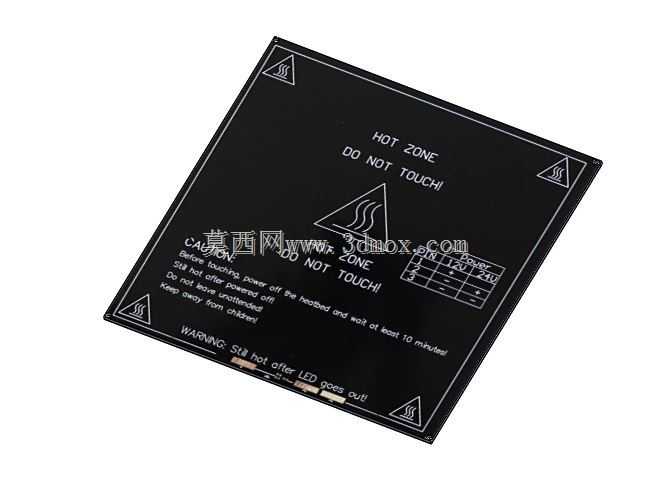

3D打印机用214尺寸双电源PCB加热床结构

项目分类:3D模型 发布时间:2021-10-21 ID:333106
  • 3D打印机用214尺寸双电源PCB加热床结构
  • 3D打印机用214尺寸双电源PCB加热床结构
  • 3D打印机用214尺寸双电源PCB加热床结构
  • 3D打印机用214尺寸双电源PCB加热床结构
  • 3D打印机用214尺寸双电源PCB加热床结构

做FDM类3D打印设备结构设计的工程师,大多都绕不开热床选型这一环,尤其是桌面级机型的热床设计,直接关系到打印首层附着力、大尺寸制件的翘曲控制效果,还有整机的功耗分配合理性。这次的PCB加热床结构,是针对MK3系列机型适配优化的双电源版本,实际落地场景覆盖桌面级家用3D打印机、小型教育实训用打印设备、桌面级工业原型打样机型,不管是PLA、ABS还是PETG这类常见耗材的打印作业,都能匹配对应的温度控制需求。

从实际使用的功能逻辑来看,这款热床的核心作用是在打印作业全程维持稳定的台面温度,避免耗材挤出后接触冷台面急剧收缩产生翘边、脱层问题,尤其是打印ABS这类收缩率较高的耗材时,均匀稳定的热场是保证制件成型精度的基础。和传统的铝基板加硅胶加热片的组合方案不同,PCB基材的加热床本身把加热线路做在板体内部,热传导路径更短,温度响应速度更快,板体本身的平整度也更容易控制,不需要额外做复杂的台面校平预处理就能满足打印要求。

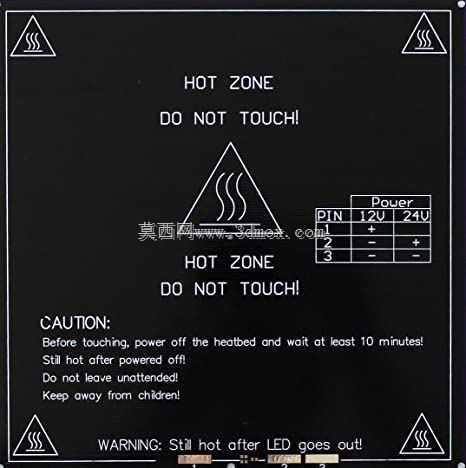

设计层面上,这款热床采用双电源供电的线路布局,能够适配不同功率等级的供电输入,既可以匹配12V低压供电的入门级机型,也能兼容24V供电的中高阶机型,供电线路的走线做了等宽优化,保证整个加热区域的电流分布均匀,不会出现局部过热或者局部温度不足的热场死角。板体表面的警示标识做了丝印处理,直接标注高温区域范围和接触警示,设备组装和后期维护的时候能直观识别高温风险区域,避免误触烫伤。板体四个角预留了安装固定孔位,孔位的位置和MK3系列机型的原有安装位完全对齐,不需要额外修改机架的安装结构就能直接替换装配,对于做机型迭代或者旧设备配件更换的场景来说,适配成本非常低。

尺寸边界上,这款热床的有效加热幅面为214x214的正方形规格,对应的可打印幅面刚好覆盖200x200左右的常规桌面级打印需求,板体边缘预留了足够的安装边距,安装孔到板边的距离经过核算,既不会因为边距过小导致安装时板体受力开裂,也不会因为边距过大浪费有效加热面积。板体厚度控制在常规PCB热床的标准厚度范围内,和下方的支撑铝型材台面装配时,不需要额外调整Z轴的限位高度,热床表面到喷嘴的初始间隙校准可以沿用原有参数,降低装配后的调试工作量。

从结构可靠性的角度考虑,加热线路的走线避开了安装孔位的受力区域,长期使用过程中不会因为安装锁紧的应力导致线路断裂,板体表面的焊盘位置做了加大处理,供电线路的接线端子焊接后拉扯强度更高,设备搬运或者移动过程中不容易出现接线松脱的问题。热床表面的温度分布均匀性经过优化,整个有效加热区域内的温差控制在较小范围内,打印大尺寸制件的时候,各个位置的首层附着效果保持一致,不会出现边角位置因为温度不够翘边、中心位置温度过高导致耗材过软塌陷的问题。另外板体上预留了热敏电阻的安装位,位置选在热场的中心区域,采集到的温度数据更能反映整个台面的实际平均温度,配合温控系统可以实现更精准的温度闭环控制,避免温度波动影响打印质量。

在实际装配场景中,这款热床可以直接配合弹簧钢贴膜、磁性贴膜使用,板体本身的平整度足够支撑柔性打印平台的铺设,不需要额外做表面打磨处理。双电源的设计也给整机的电路设计留了足够的冗余,做设备升级的时候,比如更换更高功率的加热电源,不需要重新更换热床本体,只需要调整供电接线就能适配,对于DIY改装用户或者小批量设备生产的场景来说,配件的通用化程度更高,备件储备的成本也更低。和同尺寸的其他热床结构相比,这款PCB热床的整体重量更轻,对于采用皮带传动Z轴结构的机型来说,更小的运动负载可以提升Z轴的运动稳定性,长期运行过程中Z轴的传动磨损也更小,能有效延长设备的维护周期。
