剖视展示型深沟球滚珠轴承结构

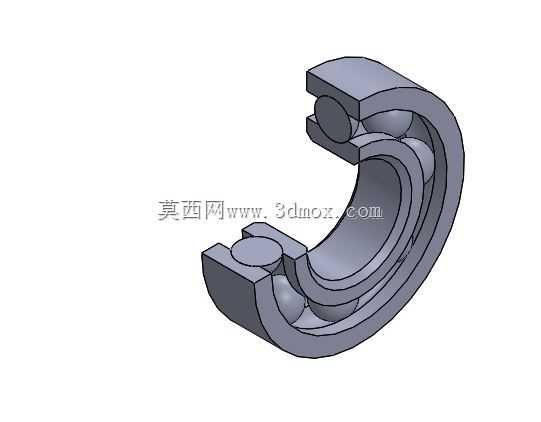

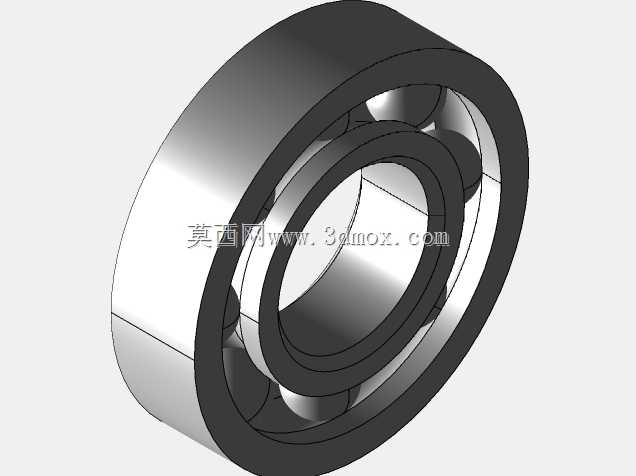

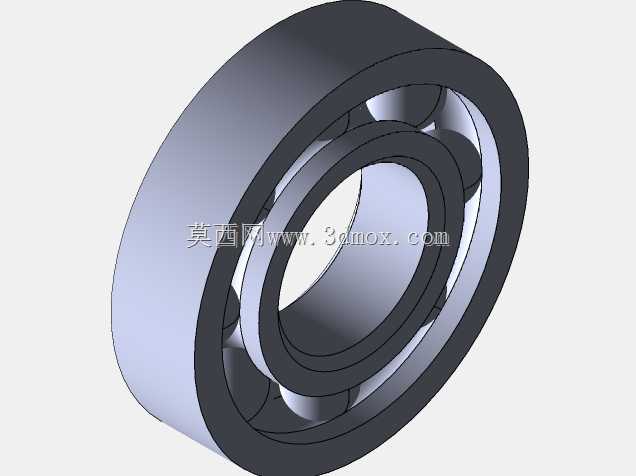

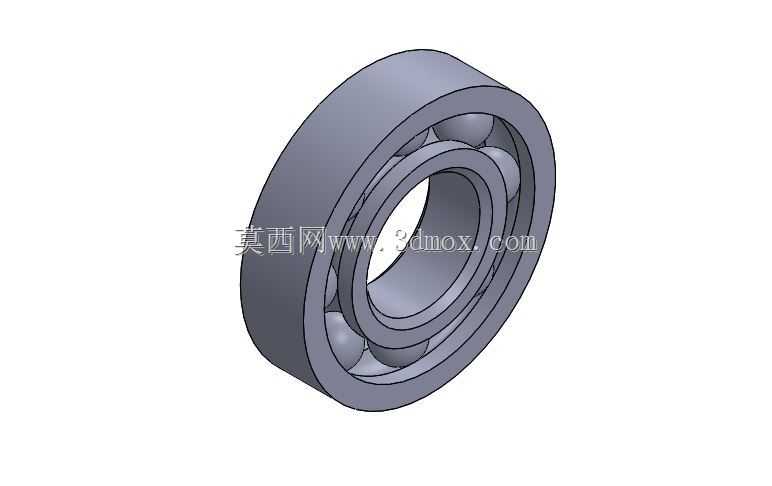

做机械结构设计的同行都清楚，回转类传动结构里，滚珠轴承是绕不开的基础支撑部件，从普通的皮带输送机托辊、小型电机输出轴，到机床主轴的辅助支撑、农用机械的轮轴部位，但凡需要降低轴系回转摩擦系数、同时约束轴系径向与少量轴向窜动的位置，都能见到这类轴承的应用。这次做的剖视结构模型，没有做完整的封闭外圈，特意切去了约三分之一的套圈部分，就是为了把内部的滚珠、保持架、内外圈滚道的配合关系直接展现出来，不管是给刚入行的设计人员做结构演示，还是做设备装配的培训素材，都能一眼看清内部的配合逻辑，不用再拆解开实体轴承去观察内部结构。

从实际选型的安装边界来看，这个轴承的内径为45毫米，对应的适配轴径就是45毫米，设计轴的配合段时要按照基孔制的轴承配合公差来选，普通传动场景选k6公差就足够，要是高速回转的工况可以适当调整配合紧度；轴承的外径为100毫米，对应的安装轴承座的孔位要按照基轴制加工，常规工况选H7公差就能满足配合要求，避免外圈在轴承座内出现跑圈的问题；轴承的宽度为25毫米，设计轴上的定位台阶、轴承座的挡边高度时，要注意不能超过轴承内圈、外圈的倒角高度，不然装配时会出现轴承顶死、无法贴紧定位面的问题，很多新手设计时容易忽略挡边高度，最后装配时才发现轴承装不到位，还要返工修配台阶。

从功能特性来说，这类深沟球结构的滚珠轴承，主要承受径向载荷，同时也能承受一定量的双向轴向载荷，当轴承的径向游隙加大时，还能具备一定的角接触轴承的性能，可在转速较高、轴向载荷不大的场景下替代推力轴承使用。设计这个模型的时候，滚道的曲率半径是按照行业通用的设计规范来做的，内圈和外圈的滚道曲率都略大于滚珠的半径，保证滚珠和滚道之间是点接触状态，既能降低回转时的摩擦阻力，也能保证接触应力在材料允许的范围内，不会出现过早的疲劳点蚀。保持架的结构采用了常见的浪形冲压保持架，兜孔的间隙留的是常规的设计值，既能把滚珠均匀分隔开，避免滚珠之间直接接触产生额外摩擦，也不会限制滚珠在滚道内的自由滚动，同时还能引导滚珠在正确的滚道位置运转，防止滚珠在非承载区出现歪斜卡滞的问题。

实际应用里，这类轴承的安装也有不少要注意的细节，比如装配时不能直接敲击轴承外圈，要通过套筒压装内圈来完成轴上的装配，压装外圈时也要保证受力均匀，避免套圈出现变形影响回转精度；如果是热装的场景，加热温度要控制在120摄氏度以内，不能超过轴承的回火温度，不然会导致套圈硬度下降，缩短轴承的使用寿命。做这个剖视模型的时候，特意把各个零件的配合间隙按照实际的装配公差来设置，没有做无间隙的过约束配合，还原真实的装配状态，不管是用来做装配仿真，还是导出工程图做结构示意，都能直接使用，不用再反复调整配合关系。另外模型里的滚珠排布是按照完整轴承的数量来做的，虽然做了剖视处理，但剩下的滚珠位置、保持架的结构都和完整轴承一致，不会出现结构缺失导致的演示错误，用来做教学演示或者方案汇报的素材时，不会出现专业层面的错误。
