塑料轮毂类注塑成型零件结构设计

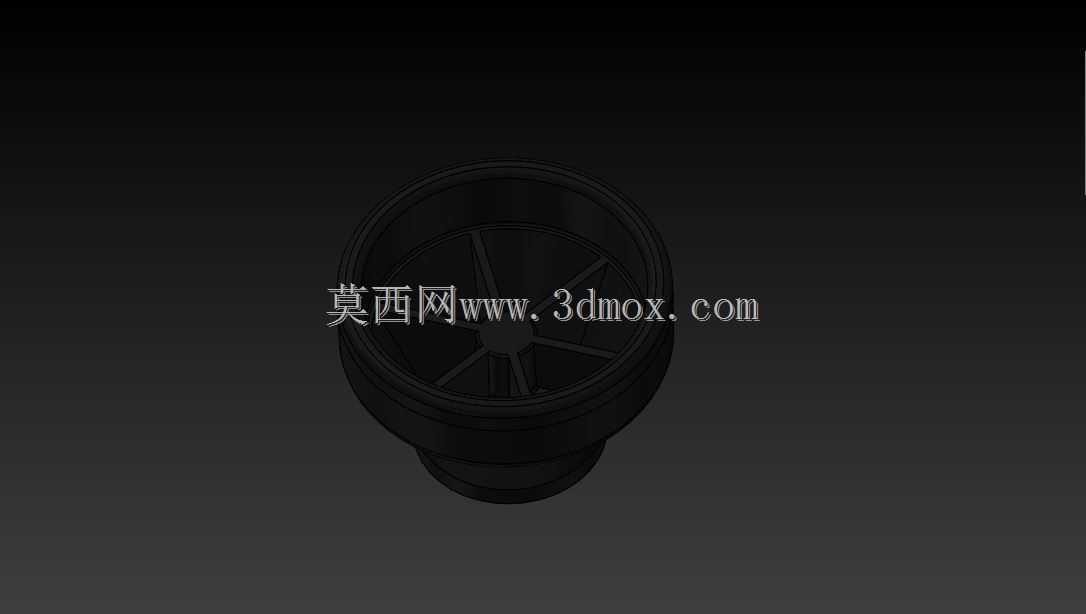

　　该零件为轮式结构塑料注塑件，日常多应用在小型输送线从动轮、家用通风设备风轮基座、小型代步工具辅助轮等场景中，承担承载、转动导向、风叶支撑的核心作用。从结构设计逻辑来看，整体采用回转对称布局，中心区域预留轴孔安装位，可适配对应直径的金属转轴，轴孔周边做了加厚环筋处理，避免转轴压装或长期转动过程中出现孔位开裂、磨损过量的问题。轮辐部分采用放射状筋条布局，筋条厚度均匀控制在塑料件壁厚合理区间，既保证整体轮体的抗扭、抗径向载荷能力，又能避免注塑过程中出现缩痕、缺胶、翘曲等成型缺陷，筋条与外圈轮缘、中心轮毂的连接处全部做了圆角过渡，减少应力集中点，提升零件长期交变载荷下的使用寿命。外圈轮缘做了等宽的环形结构，

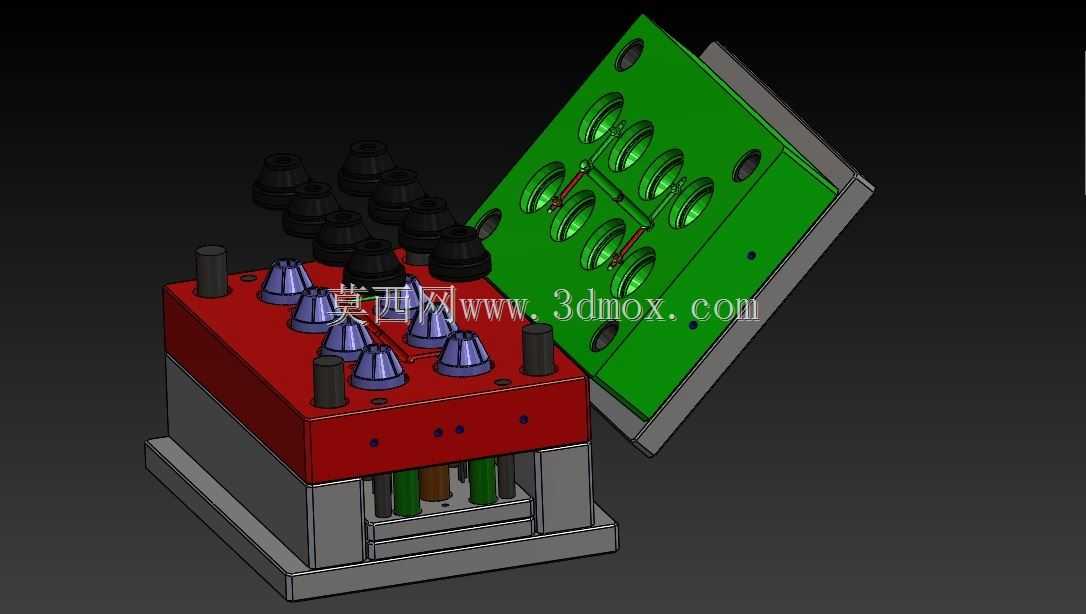

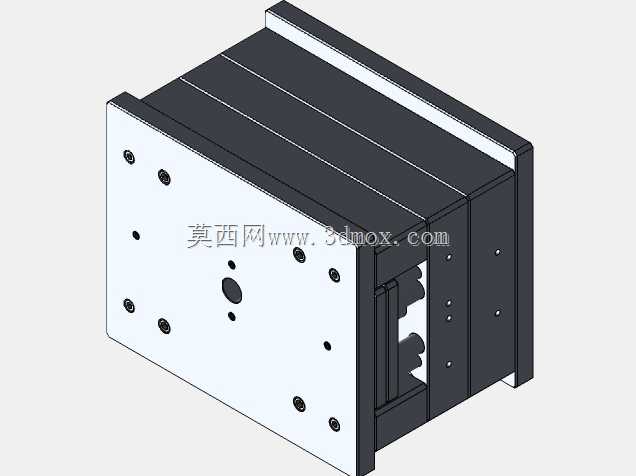

　　表面可根据实际使用需求包覆橡胶层或者直接作为滑动接触面，轮缘内侧与轮辐的连接位置做了斜度过渡，方便注塑模具开模时的顶出动作，减少脱模阻力。从安装边界来看，零件轴向总长度适配常规小型轮系的安装空间，径向最大外径可匹配对应安装腔体内的转动间隙要求，安装时仅需将转轴穿入中心孔位，配合轴用挡圈或者顶丝即可完成轴向固定，不需要额外设计复杂的连接结构，装配效率较高。设计过程中充分考虑了注塑成型的工艺特性，所有筋条、壁厚的差值控制在合理范围，避免壁厚差异过大导致的冷却不均变形，零件整体拔模斜度统一沿开模方向设置，内外表面无倒扣结构，可采用两板模直接成型，不需要复杂的抽芯机构，能有效降低模具加工成本与后期生产的维护难度。在实际工况适配方面，

　　该结构可根据使用场景的载荷要求调整塑料材质，轻载场景可采用普通PP材质，有一定耐磨要求的场景可替换为POM或者添加玻纤的改性PP材质，不需要大幅修改整体结构即可适配不同的使用需求。轮辐的放射状布局除了提升结构强度外，在部分通风类应用场景中，轮辐可直接作为风叶的支撑骨架，在轮辐上附加薄型风叶结构即可实现送风功能，做到一结构多用，减少额外零件的装配工序。零件的中心轴孔可根据实际选配的转轴直径做参数化调整，轮缘外径、轴向宽度也可根据安装空间的限制做等比例缩放，结构的参数化适配性较强，能覆盖多数小型轮系的使用需求。从结构强度验证的角度来看，放射状筋条的布局可将径向载荷均匀分散到每一根筋条上，避免局部受力过大导致的轮体断裂，筋条与轮毂、

　　轮缘的圆角过渡可有效消除应力集中，在承受冲击载荷时不会出现连接处崩裂的问题。注塑成型时，浇口可设置在中心轮毂的端面位置，熔体沿轮辐向轮缘方向填充，填充流程短，排气顺畅，不容易出现困气、烧焦等成型缺陷，成型后的零件尺寸稳定性较好，批量生产时的尺寸公差可控制在普通注塑件的精度范围内，不需要额外的二次加工即可满足装配要求。
