LED塑料盒注塑成型模具结构设计

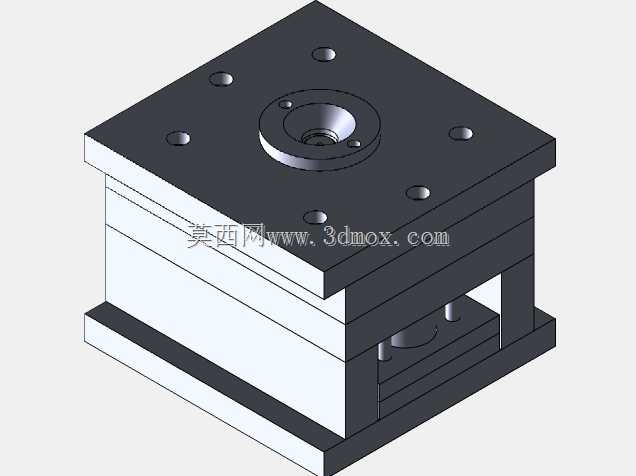

　　这套模具面向LED配套塑料盒的批量注塑生产场景，主要适配卧式注塑机的安装规格，定模侧与动模侧的安装孔位完全匹配常规120吨级注塑机的模板T型槽间距，模架整体采用标准龙记模坯改制，上下端面的定位圈与浇口套同轴度控制在0.02mm以内，避免注塑过程中出现溢料、射偏的问题。从实际生产用途来看，这套模具一次成型可产出两个长条形LED塑料盒，产品主要用于LED灯带、小型LED驱动模块的外包装防护，成型后的塑料盒壁厚均匀控制在1.2mm，边缘无飞边、缺料缺陷，可直接进入后续的组装工序，不需要额外的人工修边处理。

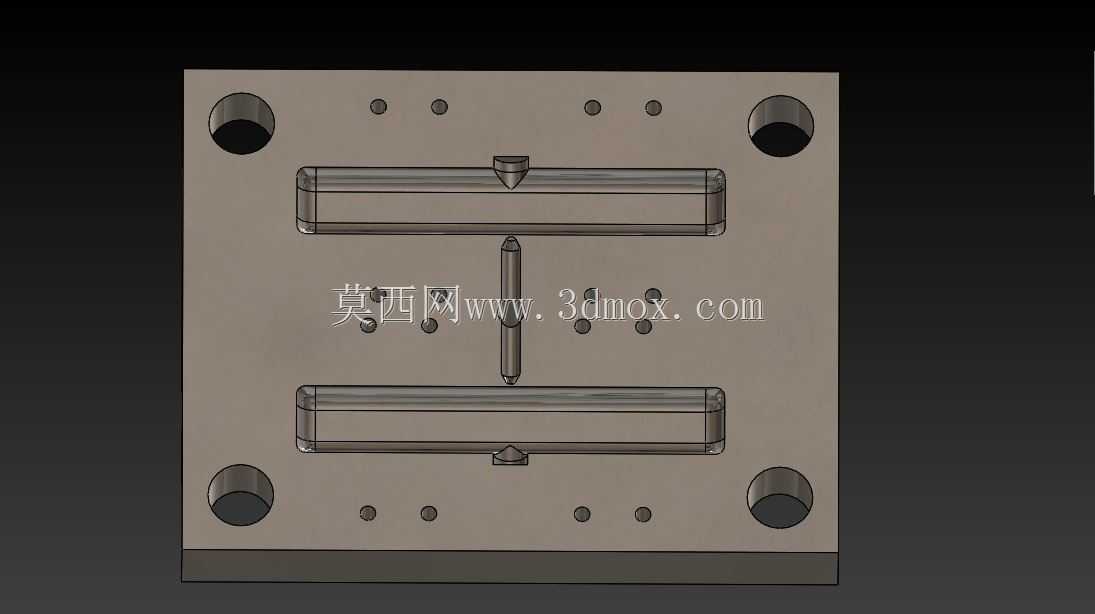

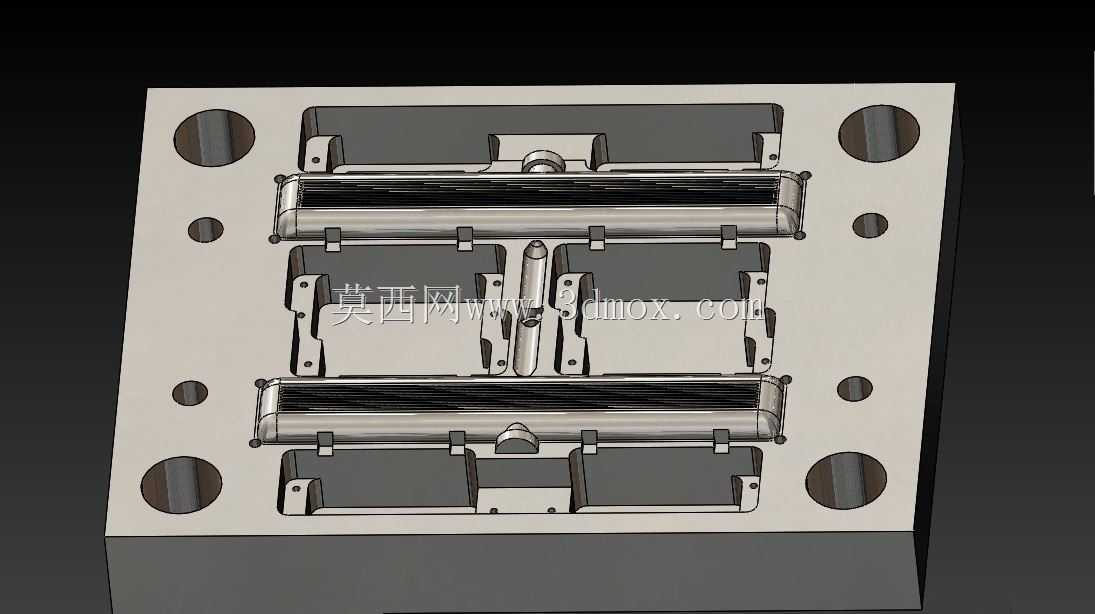

　　设计过程中优先考虑了量产的稳定性，浇注系统采用针点式浇口，设置在两个型腔的中间位置，熔融的PP或ABS塑料从浇口套进入后，通过梯形分流道均匀分配到两个型腔内，分流道的表面粗糙度抛光至Ra0.8，减少塑料流动过程中的阻力，保证两个型腔的填充时间差控制在0.2s以内，避免出现单个型腔填充不足、结合线明显的问题。模具的冷却系统采用直通式水路，围绕两个型腔的周边环形布置，水路直径为8mm，距离型腔壁的距离保持在15mm，相邻水路的间距为25mm，保证成型过程中型腔表面温度均匀，温差控制在5℃以内，有效减少产品的翘曲变形，缩短成型冷却周期，提升单班生产效率。

　　模具的导向系统采用四个导柱导套配合，导柱设置在动模侧，导套镶嵌在定模板内，导柱与导套的配合精度为H7/f6，合模过程中可实现精准导向，避免定动模错位导致的产品壁厚不均问题。顶出机构采用顶针顶出结构，顶针均匀分布在产品的边缘以及浇注系统凝料位置，顶出行程设置为15mm，开模后可将产品与流道凝料同步顶出，顶针的端面与型腔表面齐平，突出量控制在0.05mm以内，避免在产品表面留下明显的顶出痕迹，影响产品外观质量。

　　排气结构开设在型腔的填充末端，排气槽深度控制在0.02mm，宽度为5mm，可在塑料填充过程中将型腔内的空气顺利排出，避免产品内部出现气泡、烧焦等缺陷。模具的四个角部设置了零度定位块，进一步提升合模的定位精度，减少长期量产过程中模架的磨损，延长模具的整体使用寿命。从安装边界来看，模具的整体长宽尺寸适配常规注塑机的最小模厚要求，码模槽的位置与注塑机模板的码模位置完全对应，吊装孔设置在模具的重心位置，方便模具的吊装与上机安装，不需要额外制作过渡连接板，可直接适配车间现有同吨位的注塑设备，减少模具上机的调试时间。

　　在细节设计上，型腔与型芯均采用镶拼式结构，采用预硬钢材质制作，表面经过淬火处理，硬度达到HRC48-52，具备良好的耐磨性与抗冲击性能，长期量产过程中不易出现变形、磨损的问题，当局部出现损伤时可单独更换镶件，降低模具的维护成本。分型面的设计贴合产品的外形轮廓，在产品的边缘位置设置了1°的脱模斜度，保证开模过程中产品可顺利留在动模侧，不会粘定模导致取件困难。浇注系统的冷料穴设置在分流道的末端，可存储注塑过程中前端的冷料，避免冷料进入型腔影响产品的外观与强度。
