聚氨酯ALT注塑模具结构设计

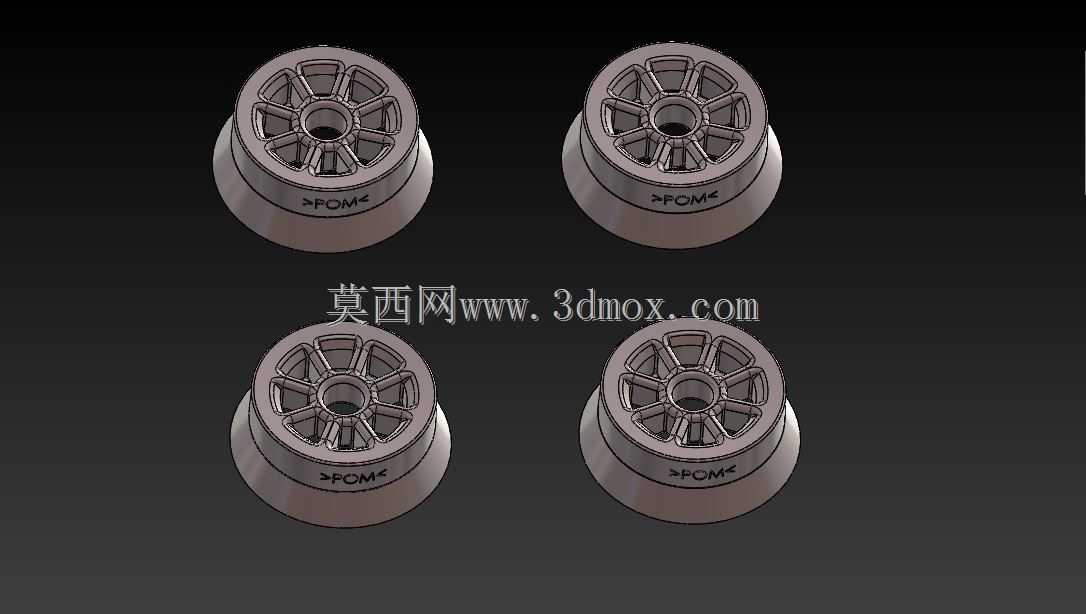

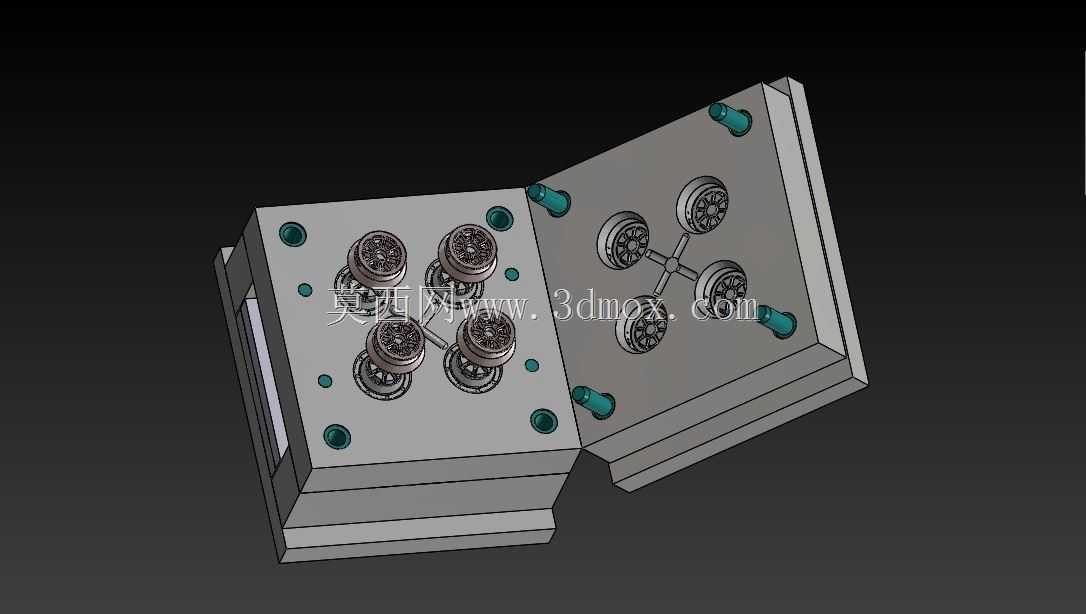

　　这套模具针对聚氨酯类小型轮状塑件的批量注塑生产设计，日常应用场景覆盖家电配套塑料滚轮、小型传动滑轮、设备脚轮包胶轮这类需要聚氨酯弹性体材质的塑件生产环节，适配卧式注塑机的安装规格，模架采用标准两板模结构，开模行程匹配常规120吨级注塑机的开模参数，安装时定位圈与注塑机定位孔的配合间隙控制在0.05mm以内，避免射胶时料筒偏移产生飞边。从结构布局来看，模具采用一模四腔的排布方式，四个型腔围绕中心浇口呈X型对称分布，这种排布方式可以让熔融聚氨酯料流在填充过程中保持各型腔压力一致，减少不同型腔塑件的成型收缩率差异，保证同批次塑件的尺寸公差稳定在±0.02mm范围内。浇注系统采用平衡式分流道设计，分流道截面为圆形，直径设置为6mm，

　　能够减少料流输送过程中的压力损失，同时让熔融物料在分流道内保持均匀的温度分布，避免冷料进入型腔造成塑件表面冷斑、缺料等缺陷。冷却系统围绕每个型腔单独布置环形冷却水道，水道距离型腔壁的距离保持在12-15mm之间，水道直径为8mm，进出水口采用标准水管接头规格，冷却水流速控制在1.2m/s左右，能够保证聚氨酯熔体在充模后快速均匀冷却，缩短成型周期，同时避免因冷却不均导致的塑件翘曲变形问题。导向系统采用导柱导套配合结构，四个导柱分别布置在模架的四个角位，其中一个导柱做偏心处理，防止上下模装模时出现方向错位，导柱与导套的配合精度为H7/f6，开模合模过程中运动顺畅无卡滞，保证型腔合模时的同轴度要求。顶出系统采用顶管顶出结构，

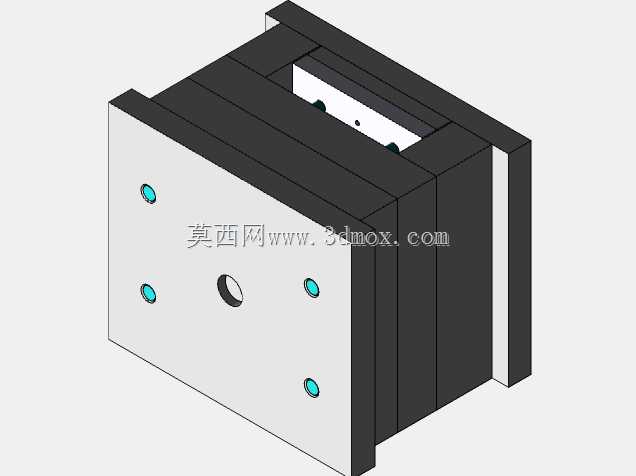

　　针对每个塑件的中心孔位布置顶管，顶出时受力均匀作用在塑件的内圈位置，不会在塑件外观面留下顶出痕迹，保证塑件的外观质量，顶出行程设置为25mm，能够保证塑件完全脱离型芯，不会出现顶出不足导致的塑件粘模问题。排气结构开设在分型面的料流末端位置，排气槽深度控制在0.02mm，既能够顺利排出型腔内的空气，避免塑件出现烧焦、气泡等缺陷，又不会出现溢料产生飞边的问题。整套模具的模架尺寸控制在300mm×300mm×280mm范围内，整体重量适配常规注塑机的模板承重要求，安装时压板槽位置符合标准模架的通用规格，不需要额外加工适配结构，能够快速完成上机装夹调试。设计过程中充分考虑了聚氨酯材料的成型特性，针对材料流动性较好、冷却速度适中的特点，

　　对浇口尺寸做了针对性调整，点浇口直径设置为1.2mm，能够在保压结束后顺利实现浇口自动断开，减少后续人工修剪浇口的工作量，同时避免浇口残留过大影响塑件外观。模具的成型零件采用镶拼式结构，型芯和型腔部分单独采用模具钢加工，热处理硬度达到HRC48-52，具备足够的耐磨性和使用寿命，能够承受长期注塑生产过程中的反复摩擦和压力冲击，镶件与模框的配合精度控制在0.02mm以内，避免长期生产过程中出现镶件移位导致的塑件尺寸超差问题。在实际生产使用中，这套模具能够稳定实现连续自动化生产，不需要频繁停机清理排气槽或者维修顶出结构，生产的聚氨酯塑件具备良好的弹性和尺寸一致性，能够满足下游装配环节的公差配合要求，适配的塑件成型范围覆盖直径20-30mm、高度10-15mm的轮状聚氨酯零件，不需要对模具核心结构做大幅修改即可通过更换镶件实现同类型不同尺寸塑件的生产，具备一定的通用适配能力。
