100mm规格铝合金承载式车轮结构设计

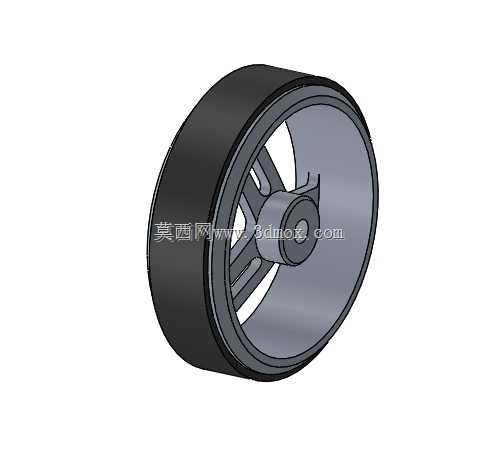

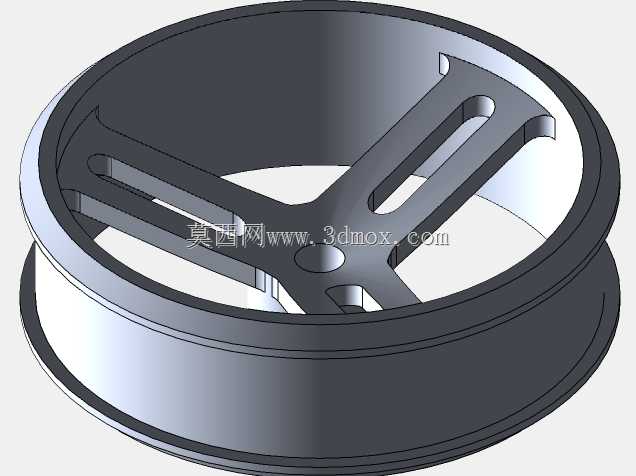

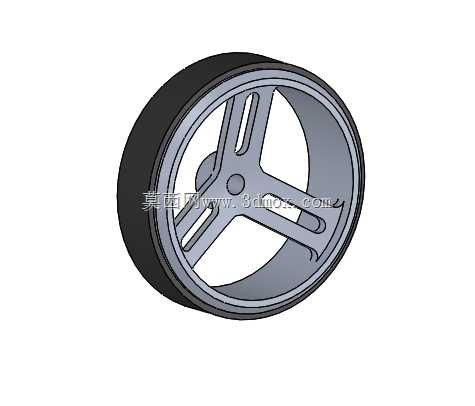

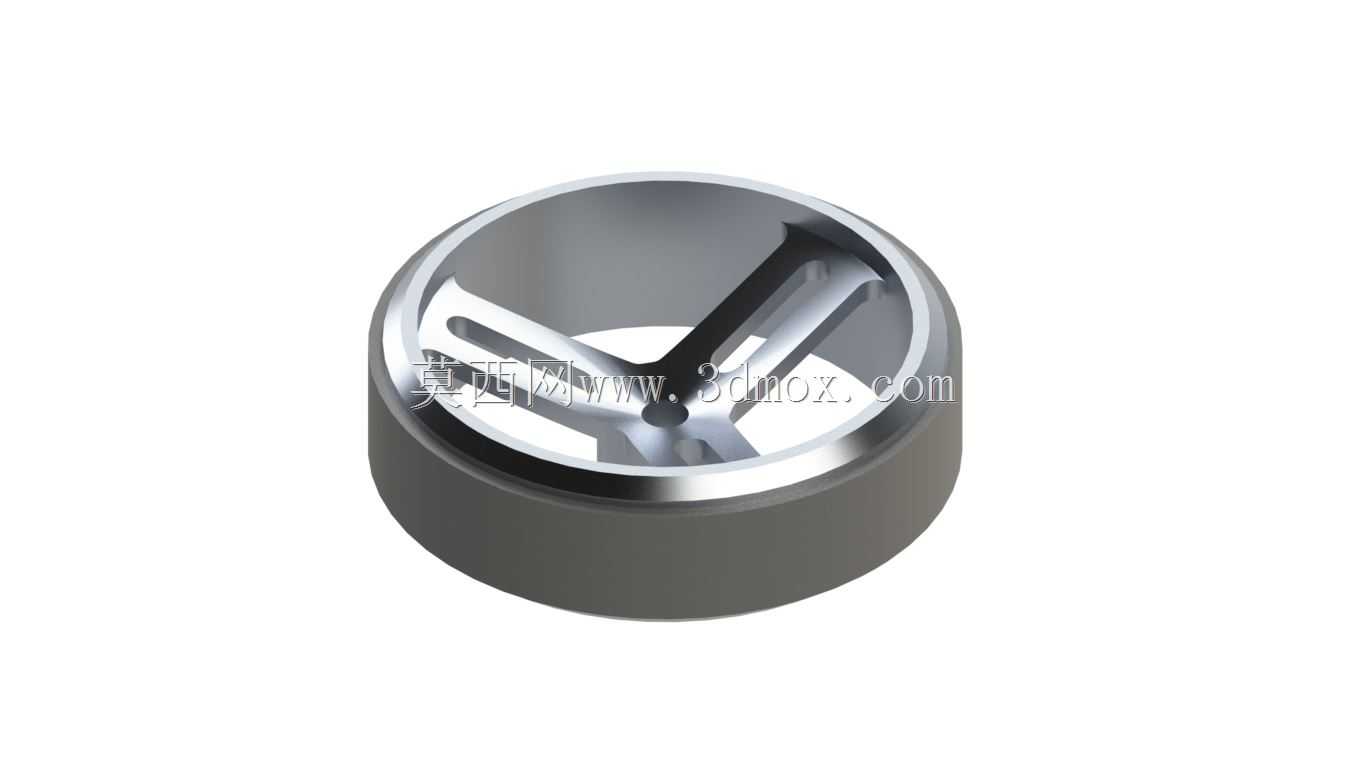

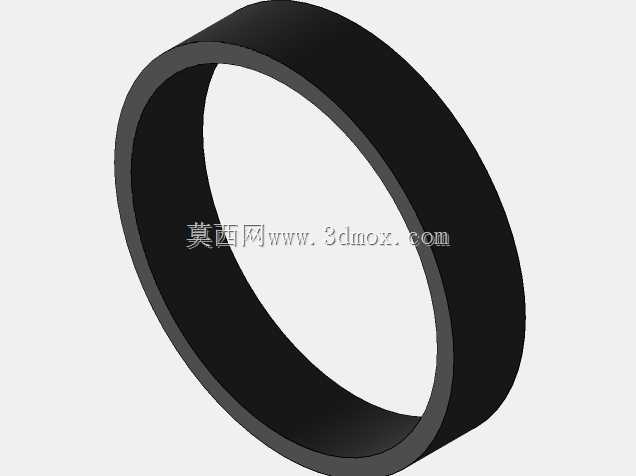

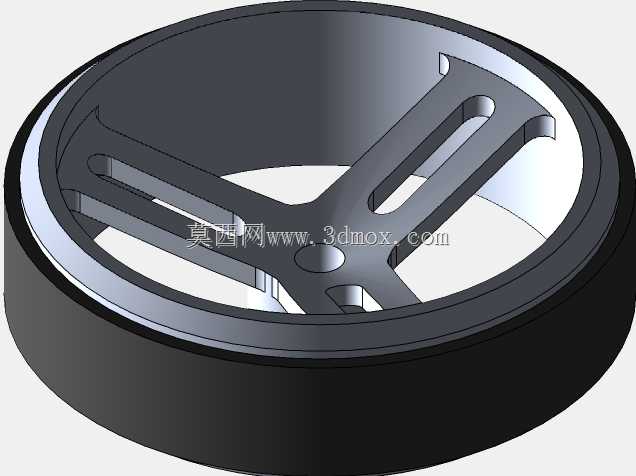

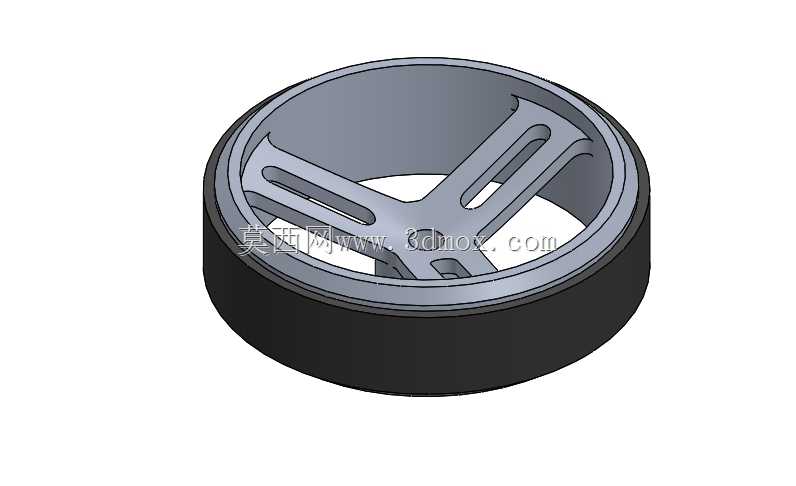

这款轮体结构在轻型移动设备、小型工装转运载具、AGV辅助行走单元、实验室轻型移动平台等场景中有着广泛的适配空间，区别于大尺寸重载车轮，100mm外径的规格刚好适配50kg级额定负载的使用需求，在车间工位间轻型物料转运、小型检测设备移动底座、商用服务类机器人行走端等场景下，既不会因为轮径过小导致越障能力不足，也不会因为轮体尺寸过大挤占设备底部的安装空间。从实际使用的角度出发，轮体采用铝合金作为基材，相比同尺寸的工程塑料轮，铝合金的抗形变能力更强，在长期承受额定负载的工况下，不会出现轮辐蠕变变形的问题，相比钢制轮体又能有效降低自身重量，减少行走过程中的转动惯量，对于依靠电池供电的小型移动设备来说，更低的转动惯量意味着驱动单元可以选用更小功率的电机，降低整机电能消耗。轮体的轮辐采用三辐式对称布局，这种结构并非单纯为了外观造型，三辐结构在保证轮体整体径向承载能力的前提下，尽可能去除了轮辐区域的多余材料，每根轮辐的截面都做了等强度过渡设计，从靠近轮毂中心位置到衔接轮辋的外缘位置，截面厚度随受力弯矩的变化逐步调整，避免应力集中在轮辐与轮毂、轮辋的衔接位置，在实际承受冲击载荷时，应力可以顺着轮辐的流线型结构均匀分散，不会出现局部应力超限导致的轮辐断裂问题。轮辋部分采用台阶式结构设计，外层的宽边结构用于适配外包的防滑胎面，不管是搭配橡胶静音胎面还是聚氨酯耐磨胎面，都能通过台阶结构实现轴向限位，避免设备行走过程中胎面与轮辋发生相对滑移，内层的光滑圆柱面则用于和轮轴组件配合，35mm的安装宽度可以适配多数标准规格的轮轴支座，安装时不需要额外定制非标连接座，直接选用市面通用的轮轴支架即可完成装配。轮体中心的安装孔位做了适配4mm至10mm轴径的兼容设计，通过搭配不同规格的轴套，就可以适配不同直径的轮轴，不需要针对不同轴径重新加工轮体本身，大幅提升了这款轮体的通用适配性，在设备选型阶段，设计人员不需要因为轮轴直径的差异重新开发轮体，只需要更换对应规格的轴套就能完成匹配，有效缩短设备的开发周期。从设计思路上看，这款轮体没有追求复杂的造型结构，所有结构设计都围绕实际使用需求展开，轮辐的镂空结构除了减重之外，还能在轮体转动过程中带动周边空气流动，对于轮轴位置的轴承散热有一定辅助作用，尤其是在设备长时间连续行走的工况下，轮体转动带来的空气流动可以带走轴承运转产生的部分热量，延缓轴承润滑脂的老化速度，延长轮组的整体维护周期。轮体的外缘做了小角度的倒角处理，在安装胎面的时候可以更顺畅地将胎面压入轮辋的限位台阶内，装配过程中不会因为锐边割伤胎面的内层材料，避免胎面在使用过程中出现从割伤位置撕裂的问题。轮体的非配合表面做了氧化处理，在车间多尘、偶尔接触切削液或者轻度腐蚀介质的环境下，不会轻易出现表面锈蚀的问题，长期使用也能保持外观的完整性，不会因为锈蚀导致轮体与胎面、轮轴的配合位置出现卡滞。在安装边界上，这款轮体100mm的外径决定了设备安装后的底部离地间隙在50mm左右，这个间隙刚好可以适配车间常见的地面接缝、小型线缆槽盖板的高度差，日常行走过程中不会因为地面微小凸起出现卡滞，35mm的轮体宽度在保证接地面积足够的前提下，不会占用过多的横向安装空间，对于安装空间紧凑的小型移动设备来说，横向尺寸的控制可以让设备底部的布局更加灵活，预留出更多空间布置电池、控制模块等其他组件。额定50kg的负载能力是按照单轮承载计算的，在四轮布局的移动设备上，整台设备的额定承载可以达到150kg以上（考虑偏载系数），完全可以覆盖轻型载具的使用需求，轮体的整体同轴度控制在合理范围内，高速转动时不会出现明显的偏摆，搭配高精度轴承的情况下，可以实现平稳的静音行走，不会因为轮体本身的形位公差问题导致行走过程中出现颠簸、异响等问题。
