四路带光耦隔离继电器控制板结构设计

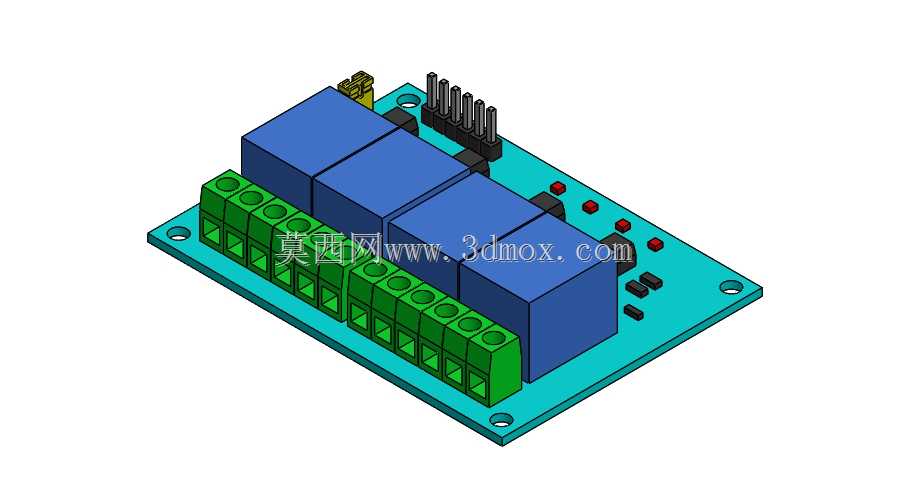

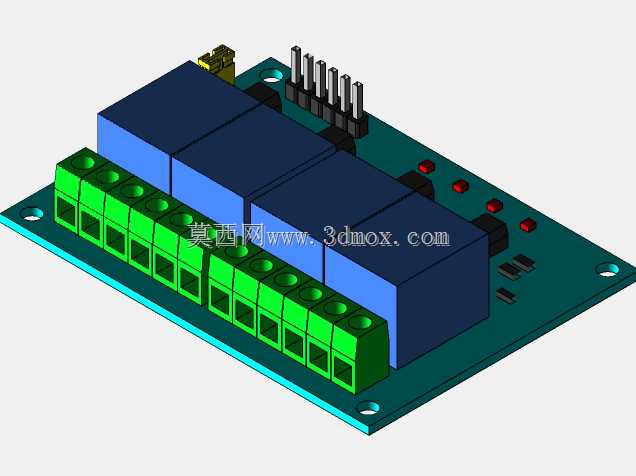

　　在低压工控回路、小型自动化装置、创客DIY电控项目里，这类四路继电器模块是出镜率极高的中间控制部件，核心作用是用弱电控信号驱动强电负载通断，解决主控板IO口带载能力不足、强弱电隔离防护的实际问题。做这个三维结构的时候，最先要对齐的是板上核心元件的排布逻辑：四个蓝色电磁继电器沿板长方向等距排布，每个继电器对应一路独立控制回路，继电器下方预留引脚焊盘空间，避免元件本体与焊盘、走线干涉。板侧的绿色接线端子采用栅栏式设计，每一路对应常开、常闭、公共端三个接线位，端子间距留足3.81mm的安全爬电距离，接线时螺丝刀操作空间足够，不会碰到相邻端子的导线，端子整体突出板边2mm，既方便柜内布线时插拔导线，也不会因为突出过多占用柜内额外安装空间。

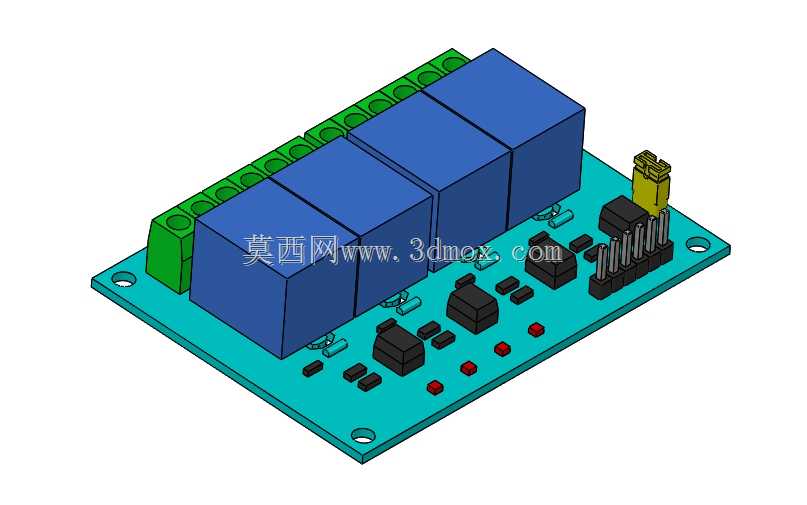

　　板端的黑色排针座放在继电器侧上方，对应控制信号、电源正负极的输入引脚，排针高度控制在8mm以内，上方不会和继电器外壳产生干涉，插杜邦线的时候手指有足够操作空间，不会被周边元件挡住。板上的红色指示灯对应每一路继电器的工作状态，灯珠位置刚好在继电器与排针之间的空隙处，正面观察时不会被继电器本体遮挡，回路导通时灯珠亮起，调试时不用万用表测触点就能快速判断每一路的通断状态，旁边的续流二极管、限流电阻都贴板排布，元件高度不超过5mm，不会突出板上最高的继电器顶面。PCB板的四个角预留了直径3.2mm的安装孔，孔位中心距板边5mm，适配M3螺丝固定，安装孔周围做了露铜禁布处理，固定时螺丝不会碰到板上走线造成短路，

　　安装孔的跨距刚好匹配常用的导轨安装座、塑料固定柱的孔位，不管是直接锁在电控箱安装板上，还是用铜柱叠装在主控板上方都能适配。设计时特意考虑了高低压区域的分隔：强电接线端子侧和弱电信号排针侧分别在板的两个对边，布线时强弱电走线在板层内分开，不会出现跨区干扰，继电器本体本身的绝缘外壳刚好隔在强弱电区域之间，进一步提升绝缘防护能力。板上的跳线位预留了高低电平触发的切换空间，用户可以根据主控板的输出电平类型选择触发方式，不用额外改板，跳线帽的插拔位置留了足够空间，手指可以直接操作，不用借助镊子等工具。实际应用里，这个模块可以直接驱动250VAC以内的交流负载、30VDC以内的直流负载，单路额定带载10A，足够覆盖小型电磁阀、指示灯、

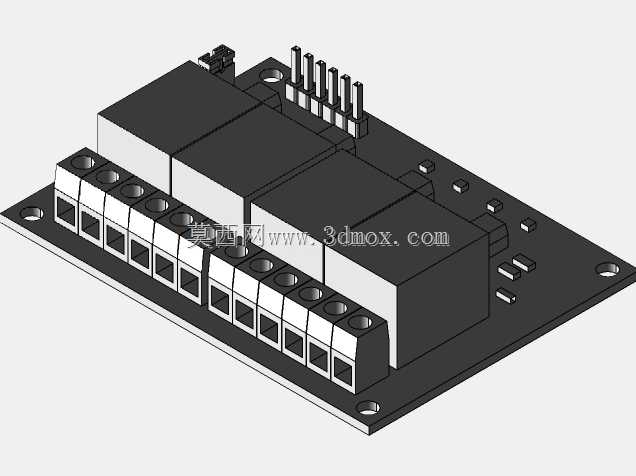

　　接触器线圈、小功率电机这类常见工控负载的控制需求，模块本身的5V供电可以直接和单片机主控板共用电源，不用额外配置隔离电源，光耦隔离部分已经把主控侧和负载侧的电气回路隔开，避免负载侧的浪涌、干扰串入主控回路造成芯片损坏。做结构建模的时候，每个元件的实际尺寸都按实物1:1还原，包括继电器外壳的卡扣、接线端子的螺丝槽、排针的引脚长度、指示灯的灯珠高度，导入装配的时候可以直接检查整体干涉情况，不用反复打样调整元件位置，板厚按常规1.6mm玻纤板厚度设置，安装时的形变余量也提前做了预留，固定后板体不会因为螺丝锁紧出现弯翘，避免板上元件虚焊。
