滚珠丝杆驱动双光轴直线滑台模组

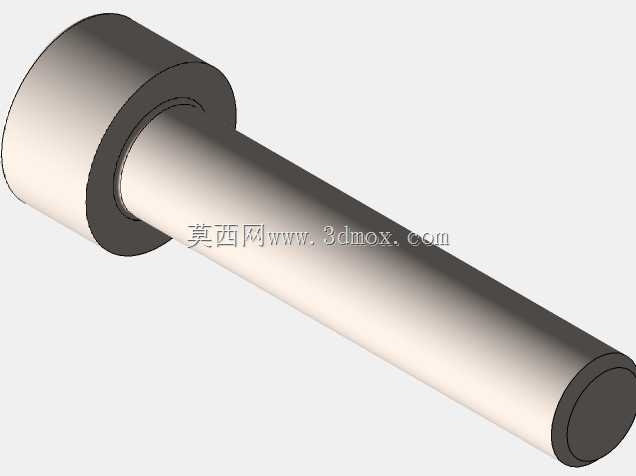

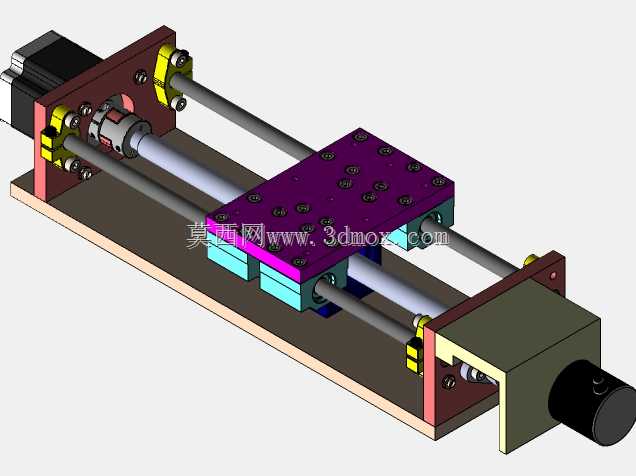

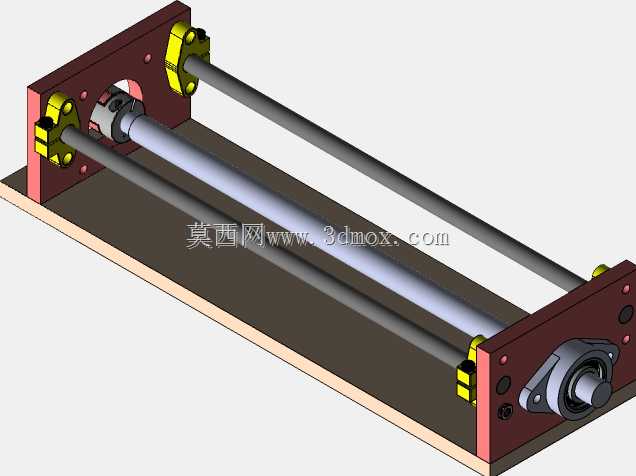

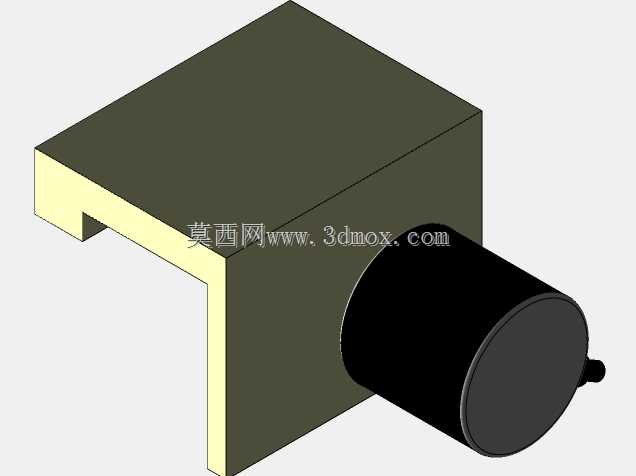

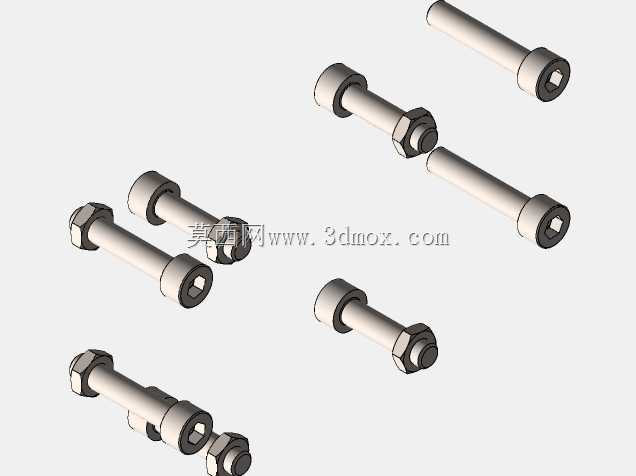

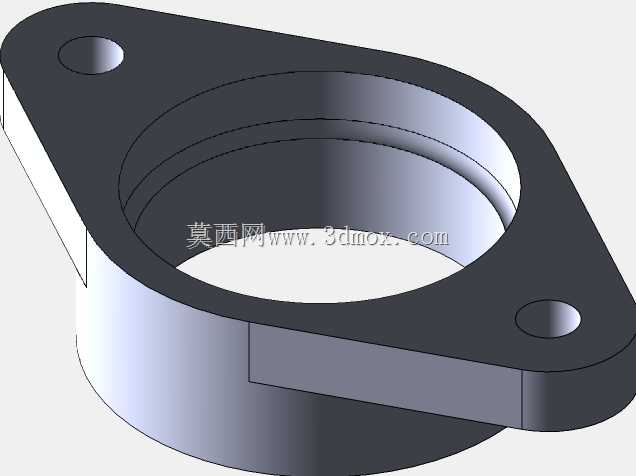

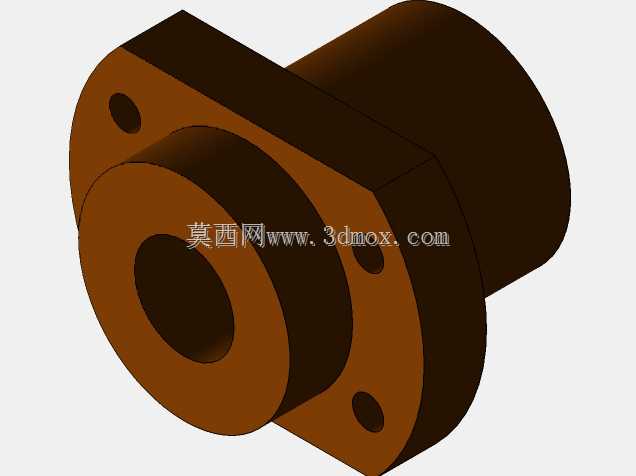

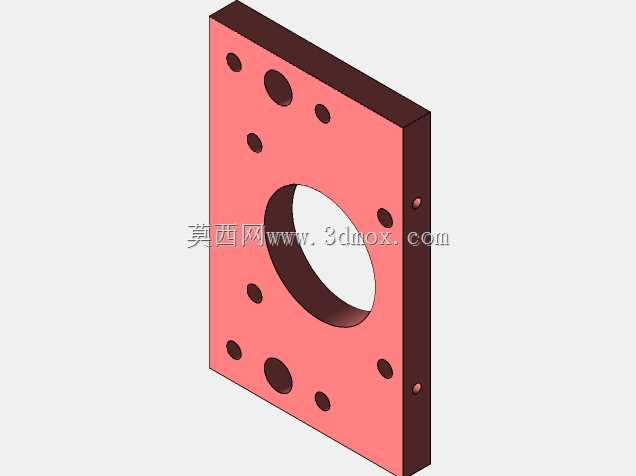

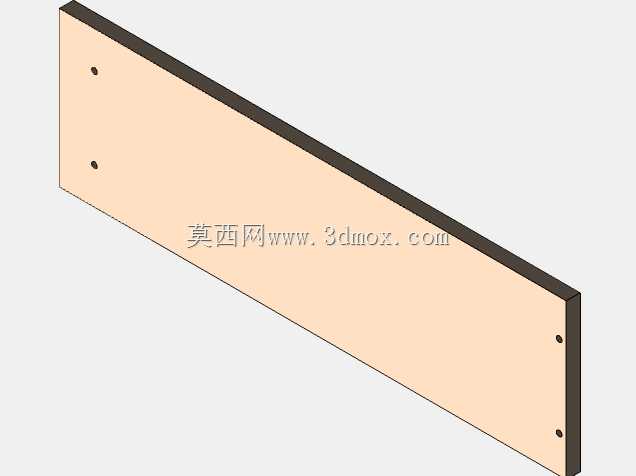

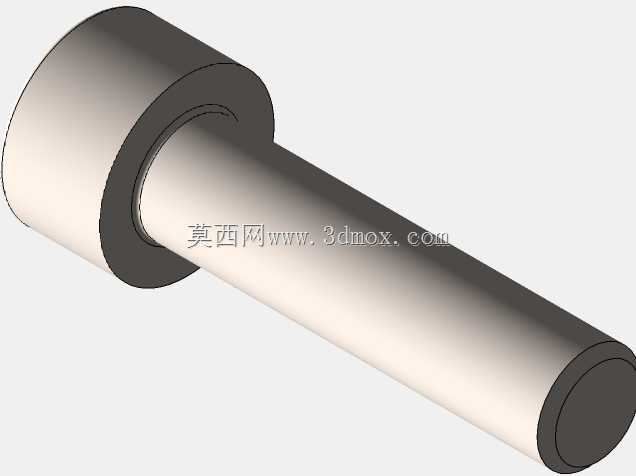

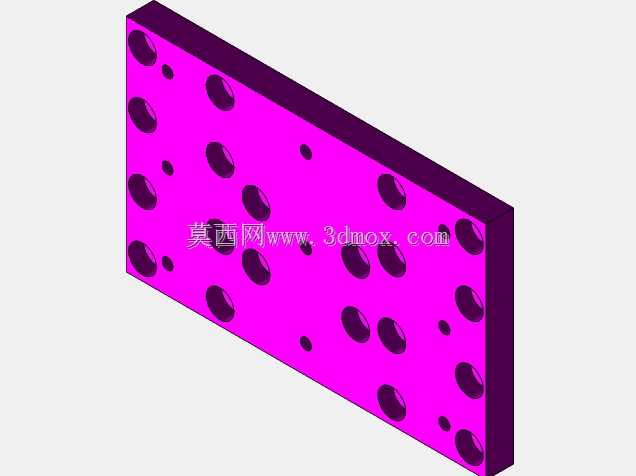

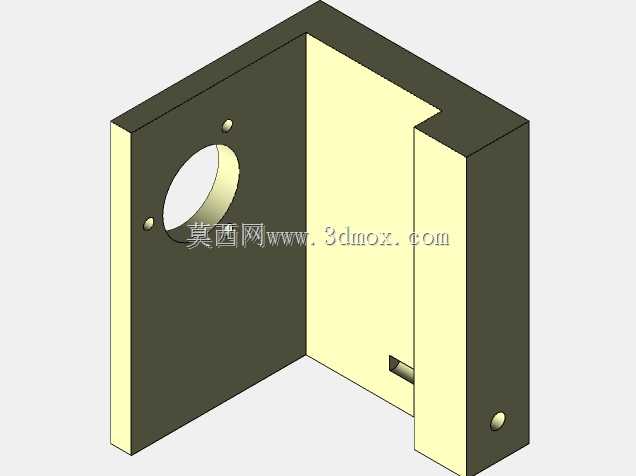

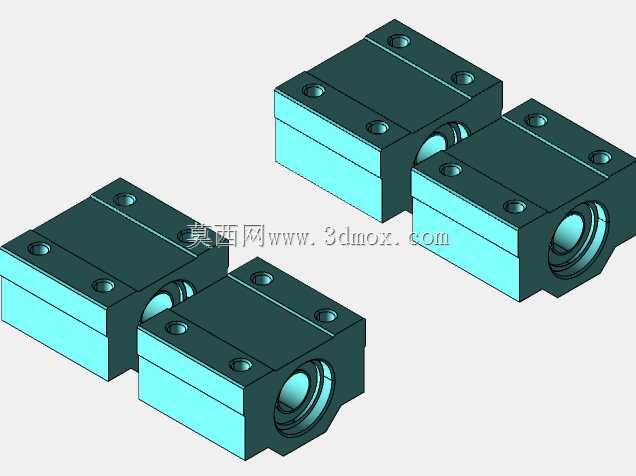

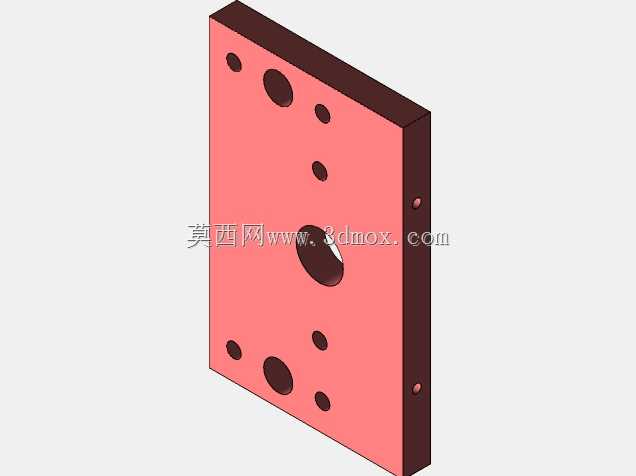

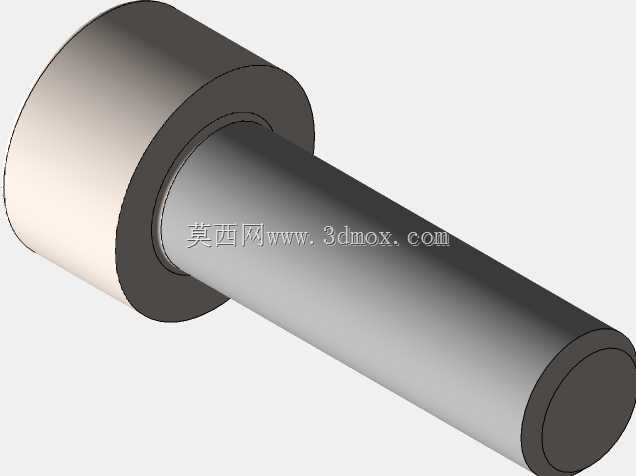

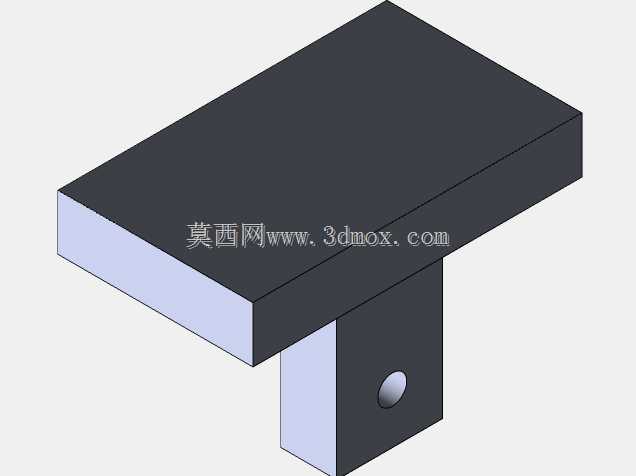

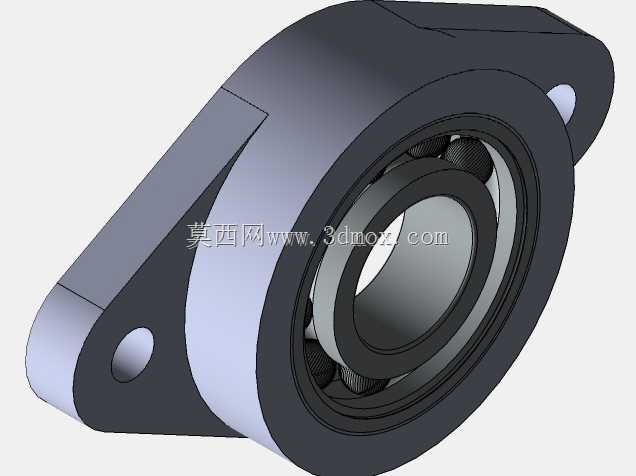

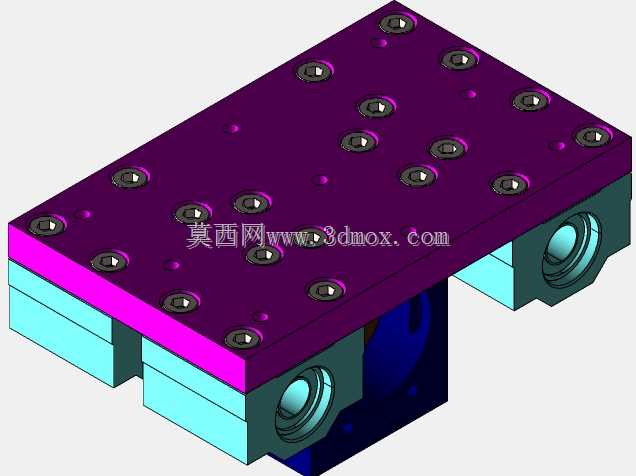

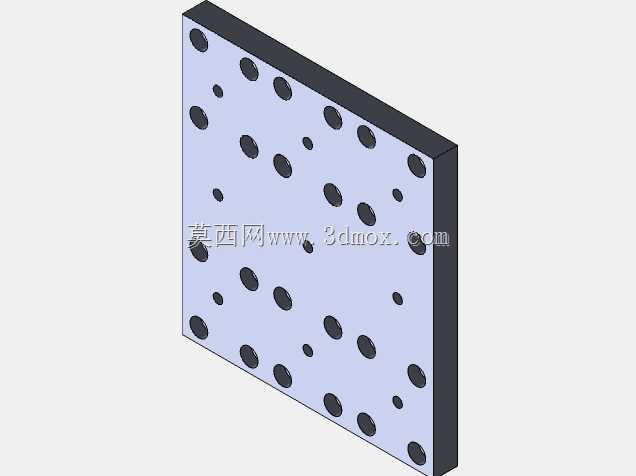

这款直线运动执行机构，核心采用滚珠丝杆搭配双平行光轴导向的结构方案，在非标自动化设备的工位切换、工件进给、点位搬运场景中应用十分广泛，小到桌面级检测设备的探针移位，大到流水线旁的工件上下料辅助推送，都能见到同结构方案的实际落地。从结构设计逻辑来看，驱动端采用伺服电机直连的布局，通过梅花型弹性联轴器衔接电机输出轴与丝杆端部，既补偿了电机轴与丝杆的同轴度安装误差，也能在滑台遭遇硬限位卡滞时起到一定的扭矩缓冲作用，避免电机堵转烧损或者丝杆崩牙。两根平行布置的镀铬光轴作为导向支撑，搭配内嵌直线轴承的滑座，相比单轴导向的结构，能承受更大的偏载力矩，滑台移动过程中不会出现绕轴偏转的问题，滑台台面预留了规则排布的螺纹安装孔，可直接固定工装夹具、气动吸嘴、检测探头等执行末端，不需要额外做转接板加工，能缩短现场设备的装配周期。两端的支撑立板采用加厚钢板加工，光轴与丝杆的安装孔位做了同轴度公差管控，装配时不需要反复修磨垫片就能保证运动顺畅度，尾端立板外侧加装了阻尼缓冲器，当滑台移动到行程极限位置时，能抵消运动惯性带来的刚性冲击，避免硬碰撞导致的丝杆弯曲或者光轴变形，同时也能降低工位到位时的振动，保证搭载的检测类元件的工作稳定性。底座采用平板式安装结构，底面做了铣平处理，可直接固定在铝型材机架或者设备台板上，安装孔位采用长圆孔设计，允许装配时做小范围的位置调整，降低对安装基面的加工精度要求。从安装边界来看，整体结构的宽度方向尺寸紧凑，不会占用过多的设备内部安装空间，行程范围可通过调整两端立板的间距、更换对应长度的丝杆与光轴灵活调整，适配不同行程需求的工位。滑座的移动速度可通过配套的伺服驱动器参数调整，配合电机编码器可实现精准的位置闭环控制，重复定位精度能满足大部分非标装配、检测工序的要求，相比同步带传动的滑台，丝杆传动的方案刚性更强，进给推力更大，可承载一定重量的工件做平稳的直线往复运动，日常维护只需要定期在丝杆表面涂抹润滑脂、检查光轴表面有无磕碰划痕即可，维护成本较低。在实际选型应用中，需要根据搭载负载的重量、运动速度、行程长度匹配对应导程的丝杆与功率的驱动电机，若负载重心偏离滑台台面中心较远，还需要核算光轴的抗弯强度与直线轴承的额定动载荷，避免长期偏载导致的导向件磨损加快、运动精度下降。该结构的设计没有多余的冗余部件，所有零件均为机加工常用标准件与定制加工件结合，加工难度低，装配流程简单，适合小批量非标设备的快速搭建，也可作为独立的运动模块集成到专机设备中，替代人工完成重复的直线移位动作，提升设备的自动化运行效率。
