Nema23规格KH56LM2B014步进电机结构设计

　　做非标自动化设备选型的时候，Nema23规格的步进电机基本是中型负载工位的常客，这次建模的KH56LM2B014型号，刚好覆盖了0.8-1.5N·m这个常用扭矩区间，不管是桌面级3D打印机的Z轴传动、小型皮带输送机的主动辊驱动，还是数控雕刻机的进给轴、包装设备的拉膜机构，都能看到同规格产品的应用。很多刚入行的结构工程师容易在电机安装边界上踩坑，要么是安装法兰的止口尺寸留错导致电机定位偏心，要么是轴伸长度和联轴器匹配不当出现传动干涉，这个模型在建模的时候就把实际安装需要的所有边界尺寸都做了还原，不用再反复核对样本上的零散参数。

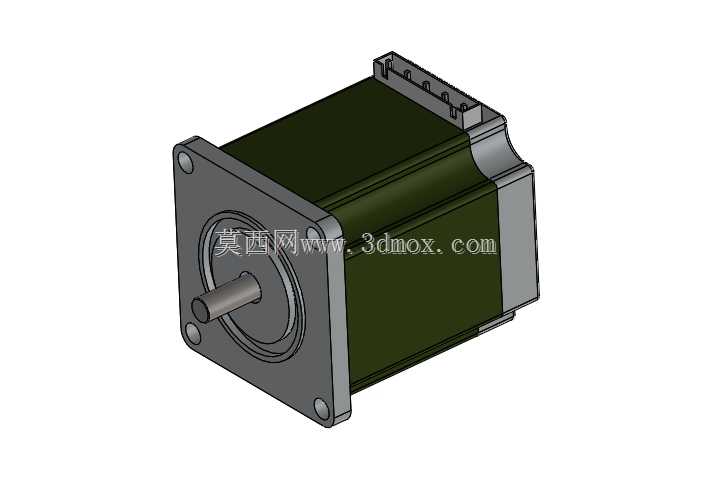

　　从设计思路上来说，这类步进电机的建模核心不是做外观渲染，而是把装配干涉检查需要的所有特征都做准：前端方形安装法兰的四个安装孔位是严格按照Nema23标准的57mm孔距做的，止口直径、法兰厚度、轴伸直径和长度、后端出线座的凸起尺寸，甚至是机身外壳的加强筋位置都和实物一致。很多人建模的时候会忽略电机尾部的编码器或者接线座的外凸尺寸，导致实际装配的时候电机尾部和设备背板顶死，这个模型特意把尾部接线部分的轮廓做了完整还原，做布局的时候直接把模型拖进去就能校验安装空间，不用再额外留冗余量。

　　实际应用里，这类电机的使用场景大多是开环控制的点位传动工位，不需要伺服电机那样的高精度反馈，成本优势很明显，所以选型的时候除了扭矩参数，最需要关注的就是安装尺寸的匹配度。比如用同步轮传动的时候，轴伸的长度要刚好能覆盖同步轮的轮毂宽度，顶丝位置要避开轴上的应力集中区；用法兰安装的时候，止口和设备安装板的配合公差要选H7/h6的间隙配合，既方便装配又不会出现同轴度偏差。模型里的机身外径、机身长度这些参数，也对应了该扭矩段电机的常规尺寸，做设备布局的时候可以直接参考，不用等电机买回来再调整结构。

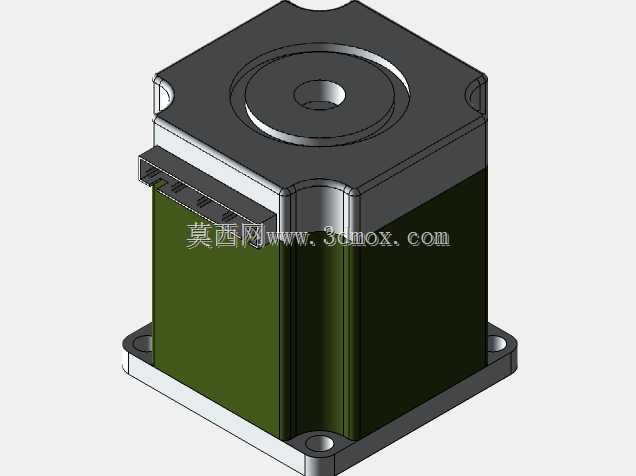

　　从结构细节来看，电机前端盖的轴承位、出线口的防水台阶、机身外壳的散热筋这些特征都做了还原，不是那种简化的方块加圆柱的示意模型。做散热仿真的时候，外壳的散热筋面积也能直接提取使用，不用再重新建模。很多工程师做方案阶段喜欢用简化的电机占位模型，等到详细设计的时候才发现尺寸不对，导致整个安装板都要重新改，用这个精度的模型做前期布局，能减少很多后期改图的工作量。另外，模型的轴伸部分做了标准的D型切边，和实物的轴端结构一致，选型联轴器的时候可以直接匹配对应的D型孔规格，不用再额外标注轴的切边尺寸。

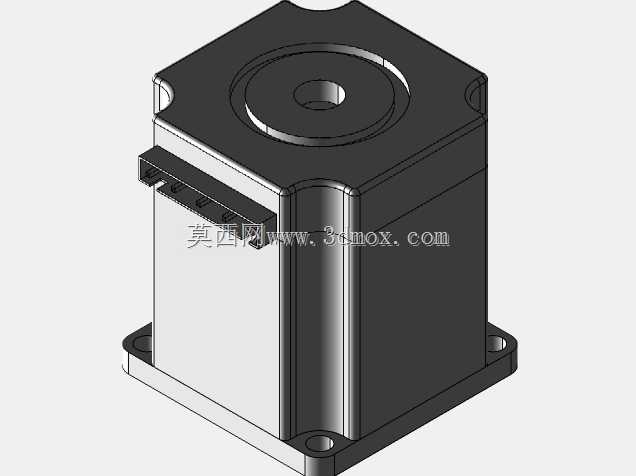

　　在安装边界校验上，除了静态的安装尺寸，还要考虑电机运行时的线缆弯曲半径，模型尾部的接线座位置和出线方向都做了还原，做线缆布线的时候可以直接模拟线缆的走向，避免出现线缆和运动部件干涉的情况。很多设备调试的时候才发现电机线被拖链卡断，就是前期布局的时候没考虑接线座的实际位置，用完整的模型做装配检查，就能提前规避这类问题。对于做教学或者实训的场景，这个模型也能用来讲解步进电机的基本结构，拆分前端盖、定子、转子、后端盖这些部分的时候，各个零件的配合关系都和实物一致，不会出现结构原理上的错误。
