汽车用直流驱动电机结构设计方案

项目分类:电机 发布时间:2021-10-21 ID:333908
  • 汽车用直流驱动电机结构设计方案
  • 汽车用直流驱动电机结构设计方案
  • 汽车用直流驱动电机结构设计方案
  • 汽车用直流驱动电机结构设计方案
  • 汽车用直流驱动电机结构设计方案
  • 汽车用直流驱动电机结构设计方案

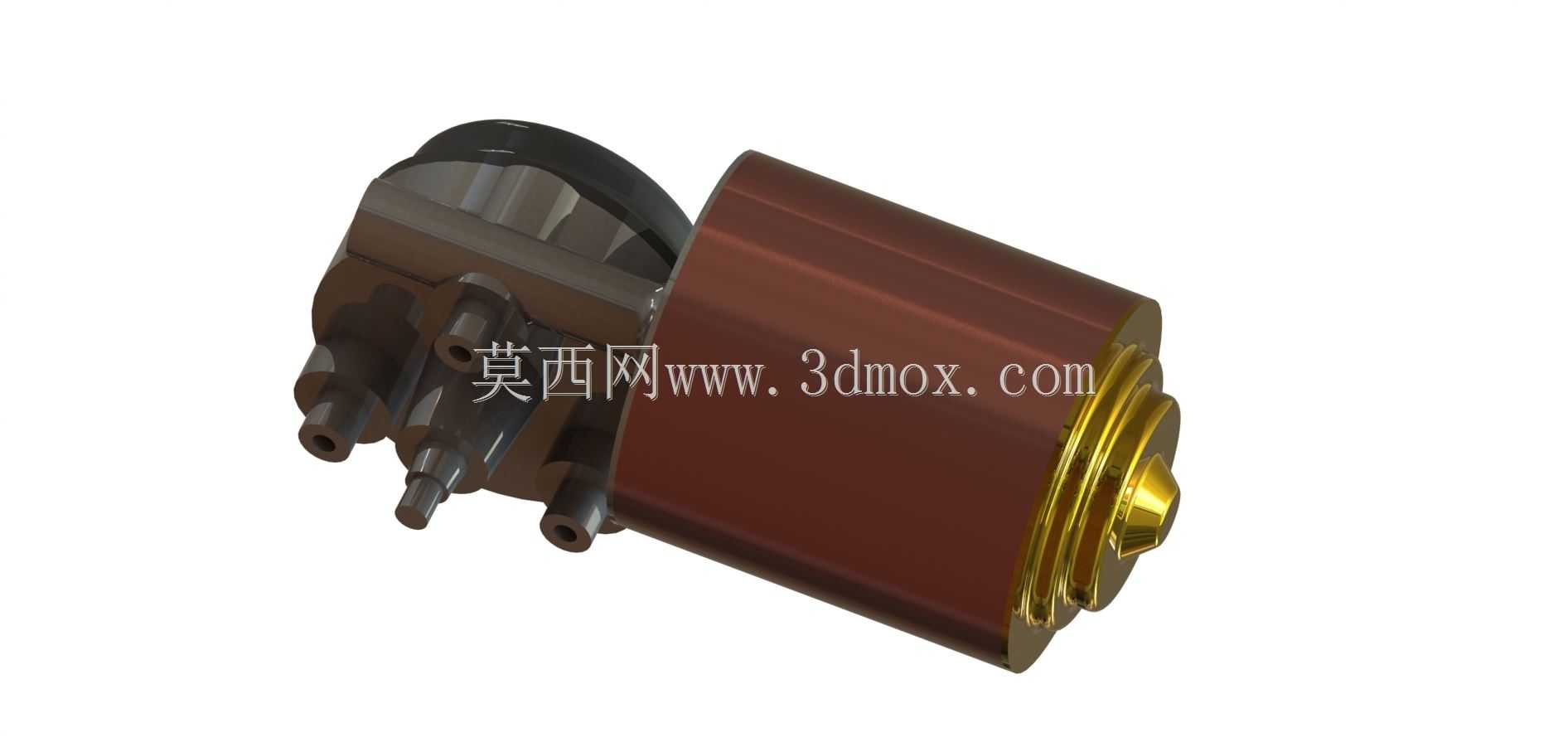

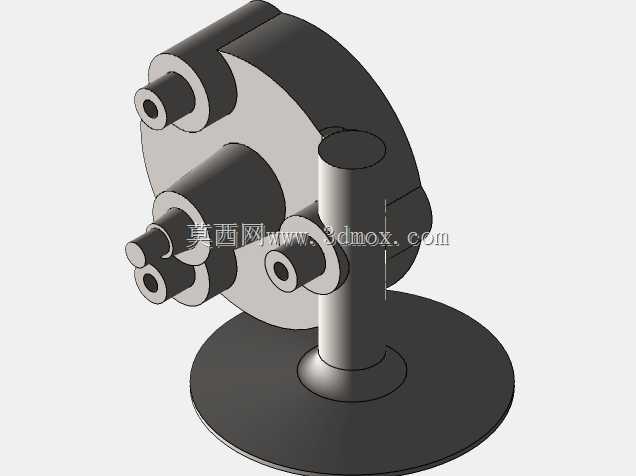

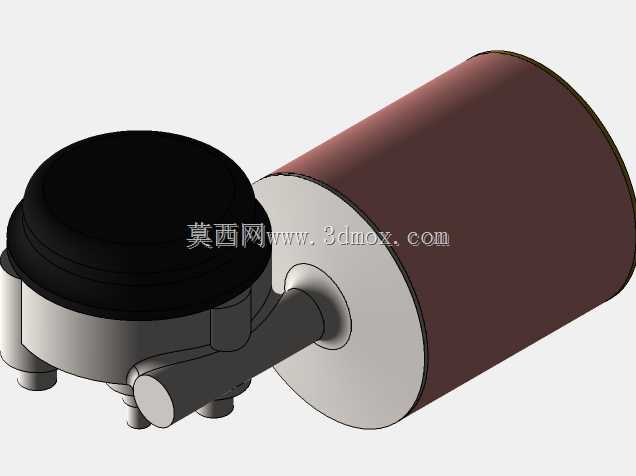

  在乘用车电气系统的配套部件选型中,这类小型直流驱动电机常被布置在车身覆盖件执行机构、辅助动力输出单元的安装位,日常承担雨刮驱动、玻璃升降、风门调节这类需要稳定小扭矩输出的工况,部分同结构规格的产品也会被改装到小型代步电动车的辅助动力回路中,适配12V到24V的车载供电区间。从结构设计逻辑来看,该电机采用了一体式机壳封装方案,棕红色的机壳段为定子磁钢的安装腔体,壁厚控制在1.2mm到1.5mm之间,既能够为内部磁钢提供足够的径向支撑,也能在电机持续运转时通过金属壳体快速散出绕组产生的热量,避免长时间堵转导致的绕组温升超标。输出端的金属接头做了多接口集成设计,三个不同直径的气嘴/接线柱对应不同的回路连接需求,

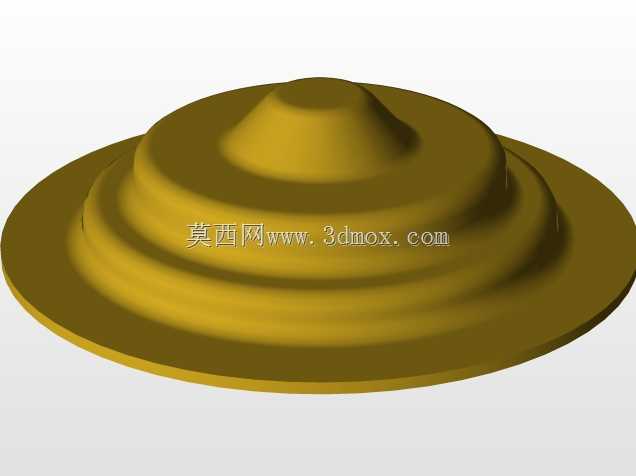

  其中直径最大的接口为动力输出接线端,剩余两个小直径接口分别对应位置信号反馈与接地回路,安装时不需要额外转接分线部件,直接对应车载线束的插接端即可完成装配,能有效减少总装环节的工序步骤。机壳尾部的金色端盖为轴承定位端,内部嵌装了含油滑动轴承,配合输出端的深沟球轴承形成双支撑结构,能承受径向15N以内的偏载,适配车载场景下持续振动的使用环境,不会因为路面颠簸导致的径向窜动出现转子扫膛问题。从安装边界来看,该电机主体圆柱段直径为52mm,整体轴向长度不含输出接头为78mm,输出接头侧的安装法兰面预留了三个M4的螺纹安装孔,孔位分布在直径40mm的分度圆上,安装时可以通过法兰面直接固定在车身钣金的预装支架上,不需要额外设计定制转接支架,

  安装面的平面度公差控制在0.1mm以内,能保证固定后电机轴与被驱动部件的输入轴同轴度偏差在允许范围内。在功能特性设计上,该电机的额定输出转速为60rpm,额定输出扭矩为2N·m,堵转扭矩可以达到8N·m,完全覆盖车载辅助机构的负载需求,内部绕组采用了耐高温漆包线绕制,能承受-40℃到120℃的工作环境温度,适配车辆在不同气候区域的使用场景。设计过程中特意将换向器与碳刷组件布置在靠近输出端的腔体内,碳刷采用了高铜含量的耐磨配方,正常工况下的使用寿命可以达到1000小时以上,满足整车全生命周期的使用要求,不需要中途拆解维护碳刷部件。机壳与端盖的配合面采用了O型圈密封结构,密封等级达到IP54,

  能够阻挡日常行车过程中的飞溅泥水与灰尘进入电机内部,避免碳刷与换向器因为进尘出现过度磨损或者接触不良的问题。在实际装车验证环节,这类结构的电机需要通过1000小时的持续运转耐久测试,以及-40℃到85℃的高低温循环冲击测试,还要经过振动台架的随机振动测试,模拟不同路况下的振动载荷,确保所有连接部位不会出现松脱,绕组不会出现断线问题。从建模细节来看,该模型完整还原了电机的所有外部结构特征,包括机壳表面的细微涂层纹理、输出接头的倒角细节、尾部端盖的压合痕迹,所有配合面的尺寸公差都按照实际加工要求做了预留,结构工程师在做整车布置时可以直接调用该模型进行安装间隙校核,检查电机与周边钣金、线束、管路的间隙是否满足大于5mm的安全距离要求,避免总装时出现部件干涉问题。针对不同车型的安装需求,该电机的输出接头还可以根据实际需要调整接口的角度与直径,建模时所有特征都采用了参数化设计,修改对应参数即可快速生成适配不同车型的衍生版本,不需要重新从零开始建模,能大幅缩短配套部件的开发周期。
