SPG齿轮减速调速电机三维结构设计

　　这款带齿轮减速箱的一体式调速电机，是自动化传动场景里应用极广的动力输出部件，在轻工包装生产线、小型输送设备、食品加工机械、电子装配流水线这类需要恒定低转速大扭矩输出的工位上，几乎是标配选型部件。很多刚接触设备设计的工程师容易把它和普通异步电机混淆，实际上这类集成减速箱的电机，核心是把高转速的电机转子输出，通过箱体内的多级齿轮减速副，把转速降到设备执行端需要的区间，同时放大输出扭矩，避免了额外搭配独立减速机构的安装麻烦，整体集成度更高，占用安装空间更小。

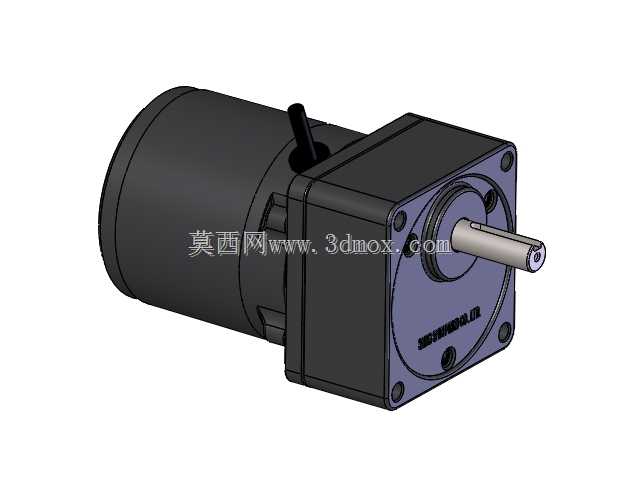

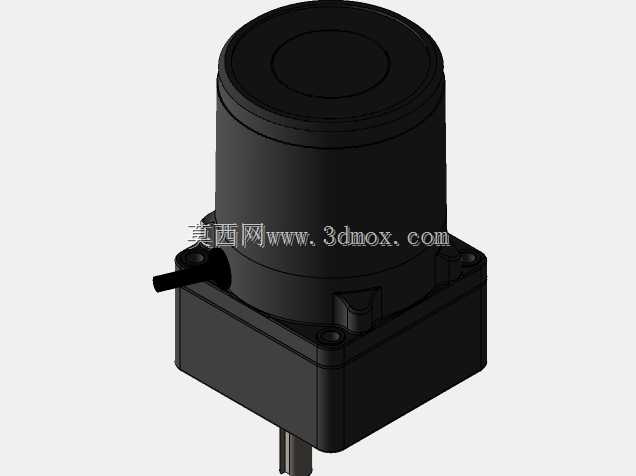

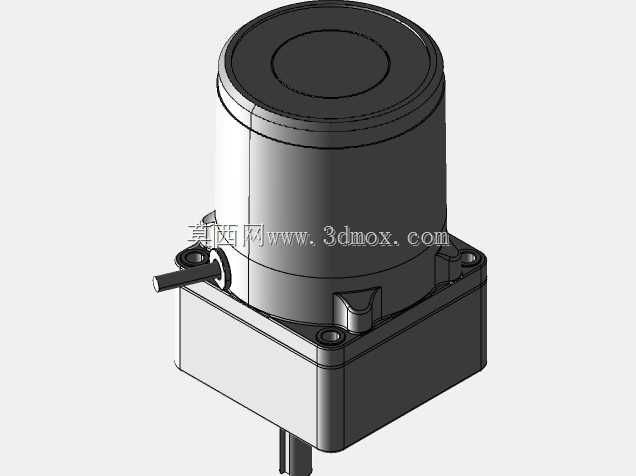

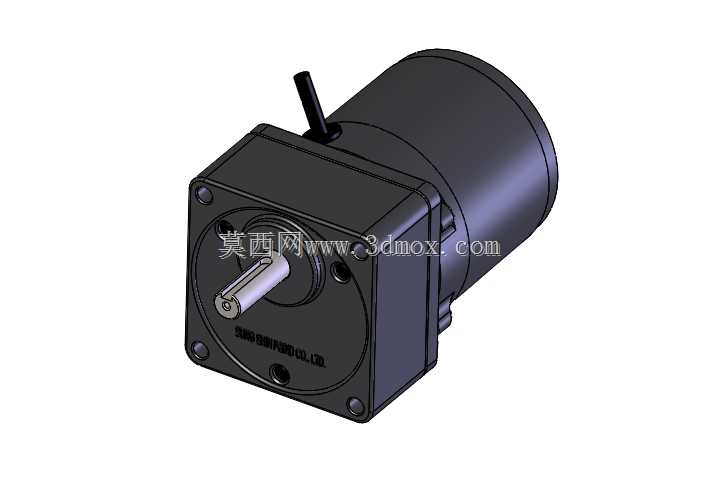

　　从结构设计来看，这款电机采用方形法兰安装面的布局，输出轴为单出轴圆柱轴伸，带键槽结构，方便和联轴器、链轮、同步带轮做周向固定，传递扭矩的时候不会出现打滑空转的问题。电机尾部伸出的调速旋钮转轴，是用来搭配调速器实现输出转速无级调节的结构，现场调试的时候可以根据实际工位的运行速度需求，灵活调整输出转速，不需要更换传动轮或者调整减速比，适配性很强。减速箱和电机主体采用同轴直连的布局，没有额外的传动连接结构，整体的同轴度精度更高，运行过程中的径向跳动更小，噪音控制也比分体式的电机加减速箱组合更好。

　　做三维建模的时候，这类部件的安装边界尺寸是选型阶段最需要关注的点，方形安装法兰的四个安装孔位中心距、输出轴的轴径和伸出长度、电机主体的外径和总长度、尾部调速轴的位置和尺寸，都直接决定了设备安装板的开孔位置、周边结构的避让空间。很多新手建模的时候容易忽略接线盒的位置、安装面的凸台高度，最后做装配干涉检查的时候才发现和周边的钣金支架、走线槽碰在一起，返工调整安装结构。这款模型把减速箱端面上的固定螺丝位置、输出轴端的油封台阶、电机外壳的散热筋结构都做了还原，在做整机装配的时候，可以直接用来做干涉检查，不需要再额外测绘实物尺寸，能省不少前期选型建模的时间。

　　实际应用里，这类电机的安装方式一般是法兰水平安装，也可以根据需求做立式法兰安装，但是要注意输出轴的径向负载不能超过额定值，不然容易加速输出轴轴承的磨损，缩短使用寿命。齿轮减速箱内部的齿轮一般采用粉末冶金或者精钢加工，润滑方式多为脂润滑，日常维护不需要频繁更换润滑油，适合长时间连续运行的工位。和普通的定速减速电机比，带调速功能的这款可以在一定范围内调整输出转速，对于那些需要根据生产节拍调整运行速度的工位，比如包装线的送料工位、流水线的分流工位，不用更换电机或者减速比就能适配不同的生产需求，通用性更强。

　　建模过程中对安装配合面的公差做了合理预留，法兰安装面的平面度、输出轴和安装面的垂直度都按照实际工业产品的形位公差做了还原，导入装配体之后可以直接用来生成安装板的加工图纸，孔位尺寸不需要额外修正。电机外壳的接线盒位置、出线方向也按照实物做了还原，在做整机走线规划的时候，可以提前预留出线的空间，避免后期走线的时候和其他结构产生干涉。很多工程师在做小型自动化设备设计的时候，都会优先选用这类集成度高的减速电机，一方面是采购成本比单独买电机加减速箱更低，另一方面是安装调试更简单，不需要自己做两个部件的同轴度校准，装配效率更高。

　　从功能特性上来说，这类电机的输出扭矩随着减速比的增大而提升，转速随着减速比的增大而降低，选型的时候需要根据实际负载的扭矩需求、运行转速来选对应减速比的型号，同时要预留一定的扭矩余量，避免负载波动的时候电机出现堵转的情况。这款模型还原了S7I15GX-S7KA15B型号的完整外形结构，包括减速箱端面上的标识刻印位置、外壳的表面处理质感、输出轴的倒角细节，在做设备三维方案展示的时候，直接调用就能让方案的真实感更强，不需要再花时间去做外观细节的建模。
