工业立式多管通风除尘装置结构设计

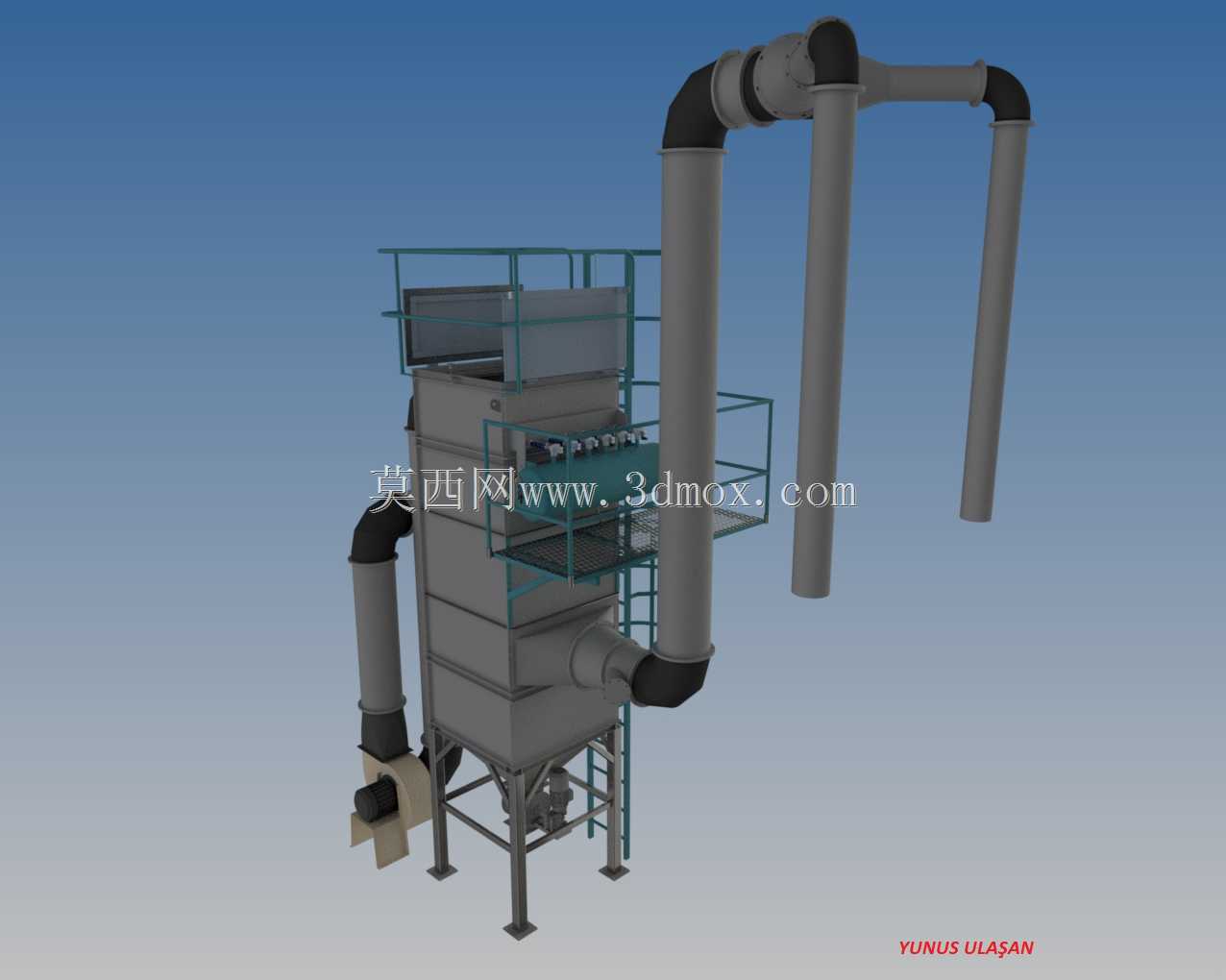

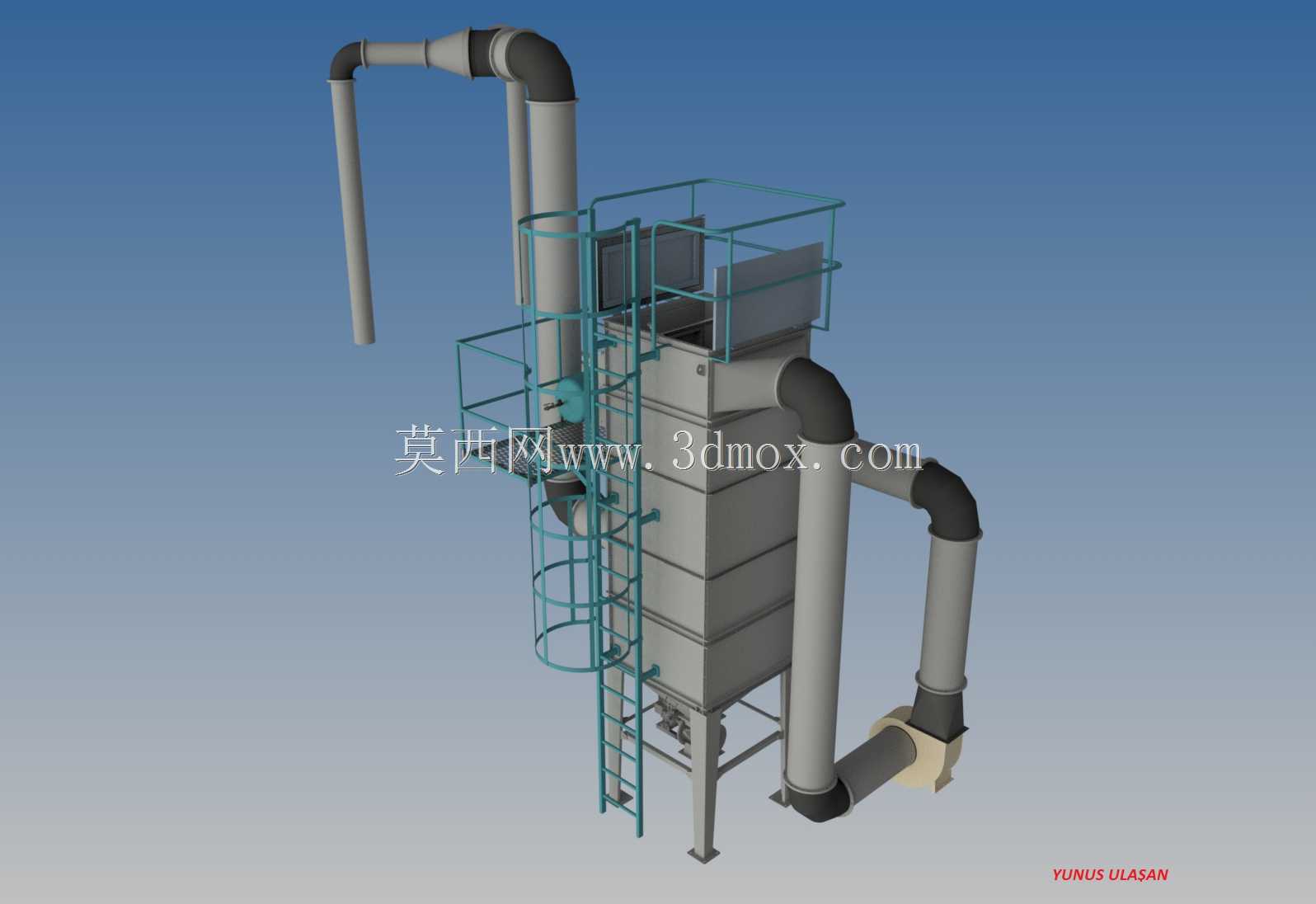

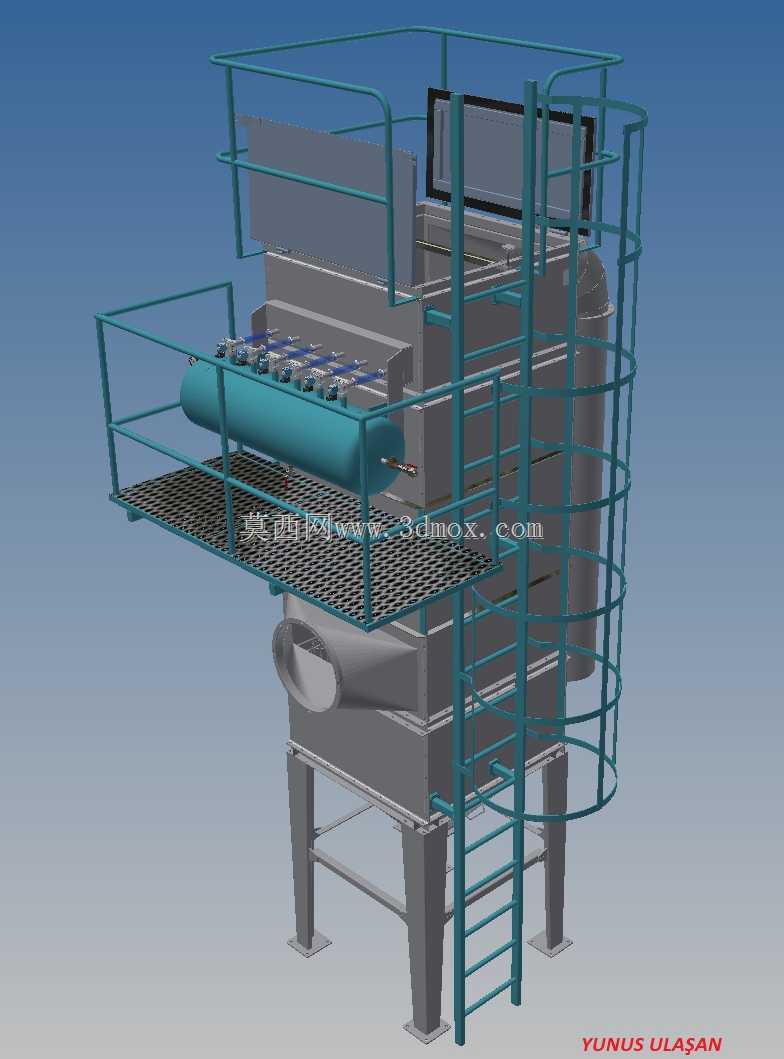

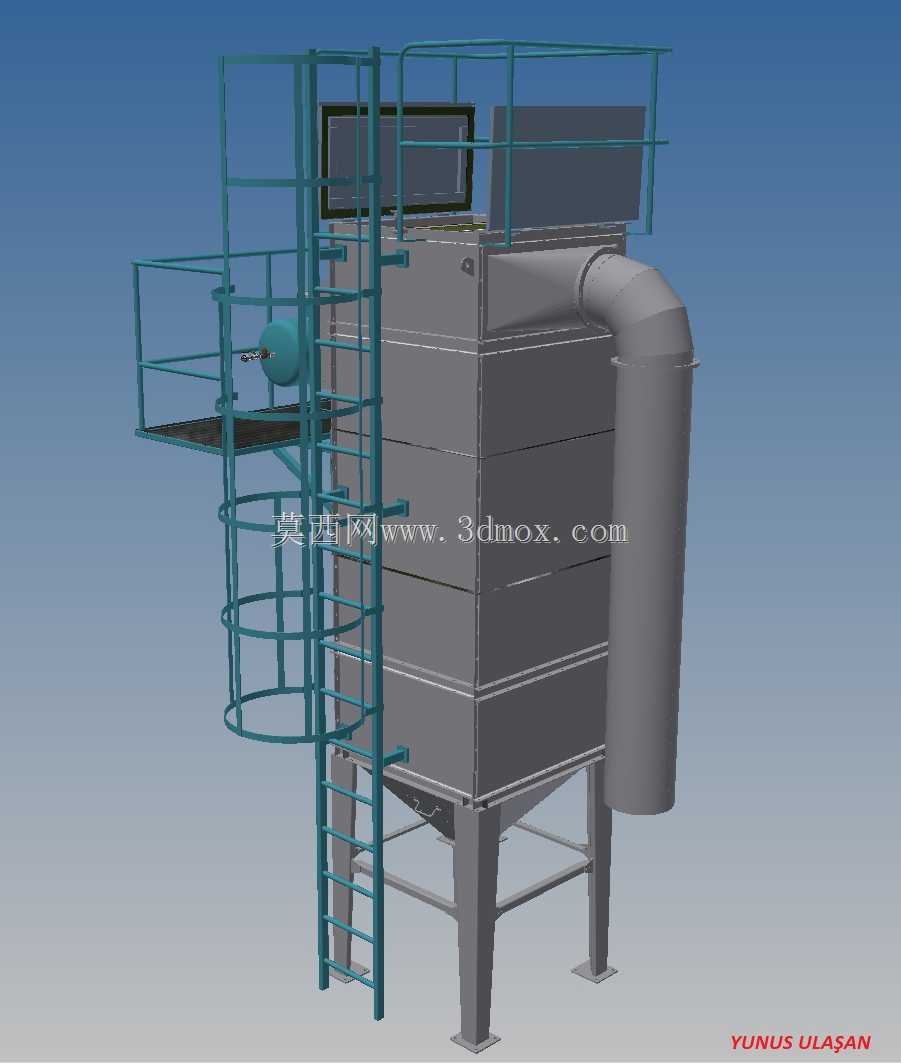

　　这套三维结构针对工业车间产尘点位的集中收尘需求设计，主体采用立式方箱结构布局，整体依托底部型钢焊接支架承载，支架预留地脚螺栓安装孔位，可直接固定于混凝土设备基础上，安装时需保证箱体垂直度偏差不超过千分之一点五，避免内部滤件偏磨影响使用寿命。设备侧面集成爬梯与顶部检修操作平台，平台周边设置1.2米高防护栏杆，爬梯踏步采用防滑花纹钢板弯折成型，满足日常设备巡检、滤件更换的操作空间需求，平台与箱体连接位置采用螺栓可拆卸连接，方便后期运输拆分与现场组装。

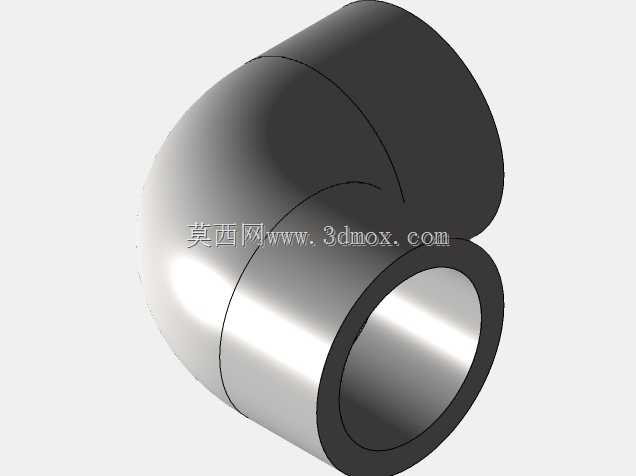

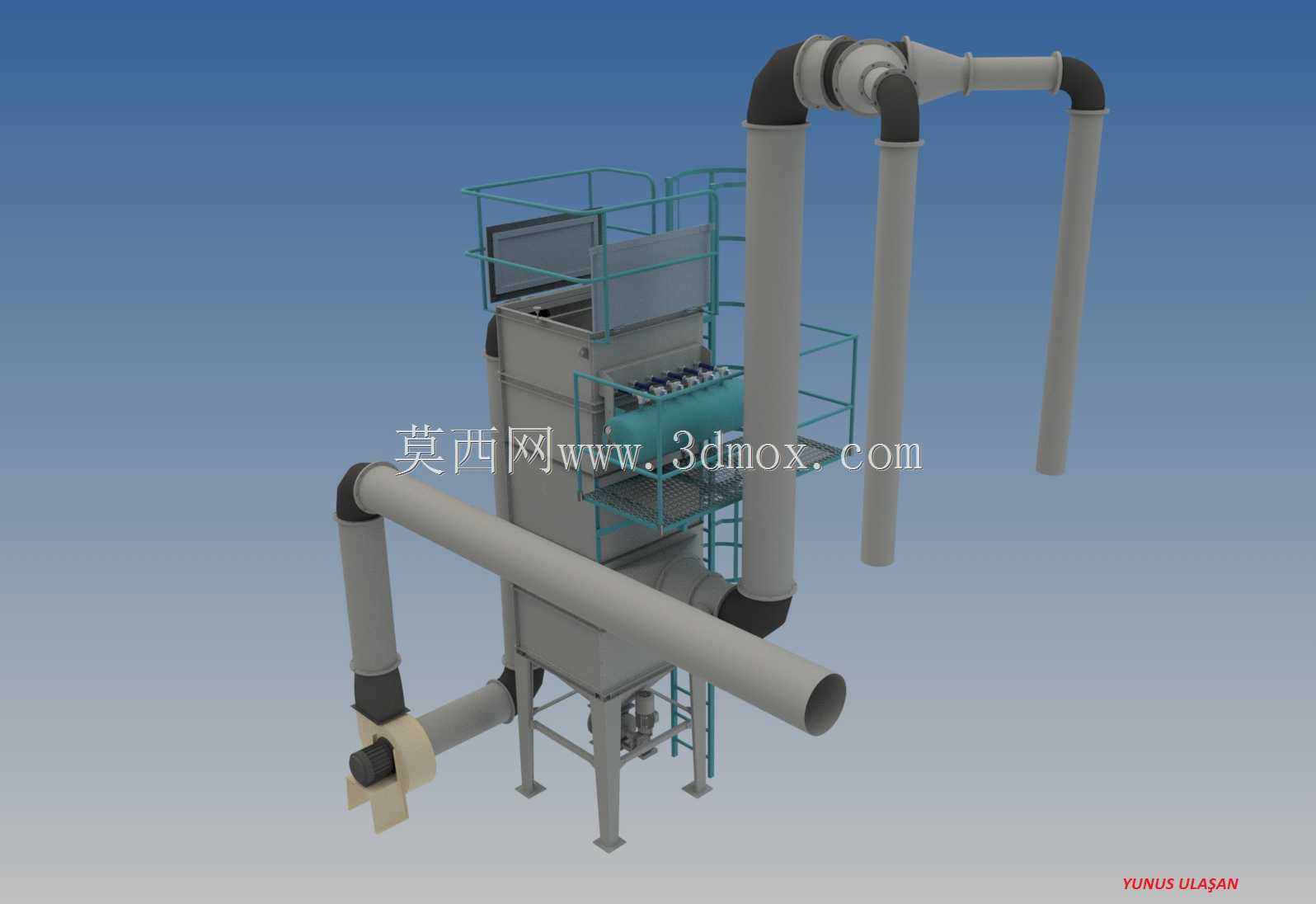

　　设备顶部引出三根变径通风管道，管道转弯位置全部采用大曲率半径弯头衔接，弯头内壁做光滑过渡处理，降低含尘气流经过时的局部阻力损失，管道末端可根据现场产尘点位置灵活调整对接方向，分别对接焊接工位、物料破碎下料口、皮带转运点等不同产尘位置的集尘罩，实现多点位同步粉尘收集。箱体下部设置灰斗结构，灰斗壁倾斜角度不小于60度，避免收集的粉尘在壁面积聚搭桥，灰斗底部配置卸灰阀接口，可对接螺旋输灰机或者集尘桶，实现收集粉尘的密闭转运，避免二次扬尘。

　　设计过程中优先考虑了设备的运行维护便利性，箱体侧面设置多扇快开式检修门，检修门周边镶嵌密封胶条，采用压紧锁扣固定，无需额外工具即可快速开启，方便操作人员检查内部滤袋或者滤筒的积灰情况，也可快速完成破损滤件的更换作业。箱体进风口设置在中下部位置，含尘气流进入箱体后先经过气流均布板导流，避免高速气流直接冲刷滤件造成局部磨损，气流经过滤件过滤后，洁净空气从上部出风口汇入排风管道，可直接对接引风机排空或者接入车间回风系统。

　　从安装边界来看，设备主体横向占地尺寸适配常规工业厂房的设备预留空间，管道延伸方向可根据现场管线布局做角度调整，不需要额外占用过多车间通道位置，支架高度可根据现场卸灰需求做定制化调整，适配不同高度的输灰设备对接。整套结构的受力点全部做加强筋处理，箱体壁板采用折弯加筋工艺，在保证整体结构强度的前提下降低板材厚度，控制设备整体自重，减少基础承载负荷。管道与箱体连接位置采用法兰加密封垫的连接方式，保证整体系统的密封性，避免漏风影响除尘效率，法兰螺栓孔采用统一间距设计，方便现场安装时的对位拼接。

　　在实际应用场景中，这类设备可覆盖木工车间、五金打磨车间、粮食加工车间、建材生产车间等多个产生粉尘的作业场景，根据处理风量的不同可调整箱体内部滤件的数量与排布密度，匹配不同的引风机参数，实现岗位粉尘浓度达标排放，降低作业人员吸入粉尘的职业健康风险。设计时也考虑了设备运行时的振动影响，支架与基础之间可加装减震垫，管道与设备接口位置可采用软连接过渡，减少振动传递到车间建筑结构，降低运行过程中的噪音传递。设备外部预留脉冲清灰系统的安装接口，可直接对接脉冲阀与喷吹管，实现滤件的在线清灰，不需要停机即可完成滤件表面积灰的清理，保证设备持续稳定运行，清灰的压缩空气接口设置在箱体侧面，方便对接厂区压缩空气管网，接口处配置油水分离器安装位，避免压缩空气中的水汽进入箱体造成滤件糊袋问题。
