多管路集成式流体分配处理撬装装置

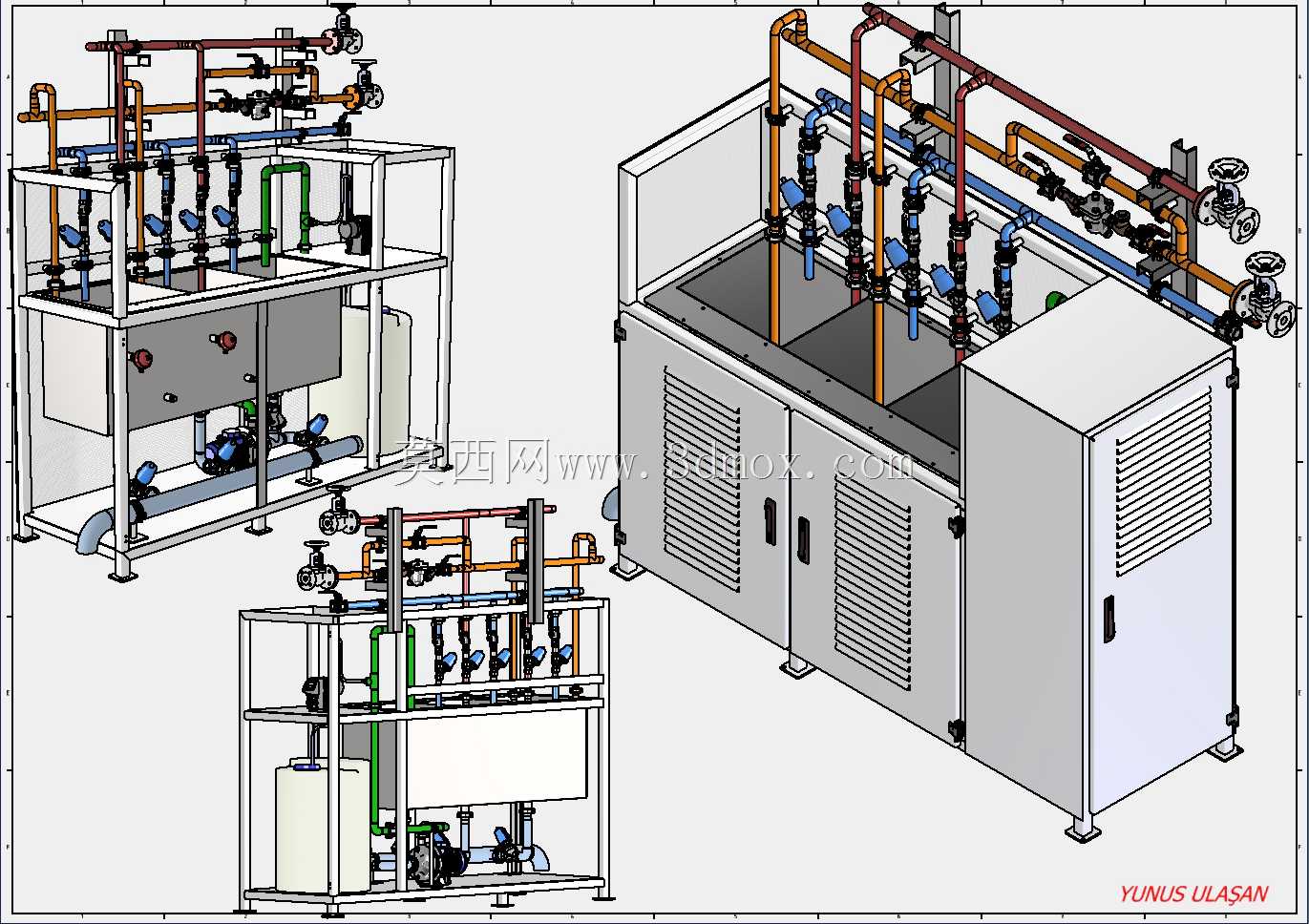

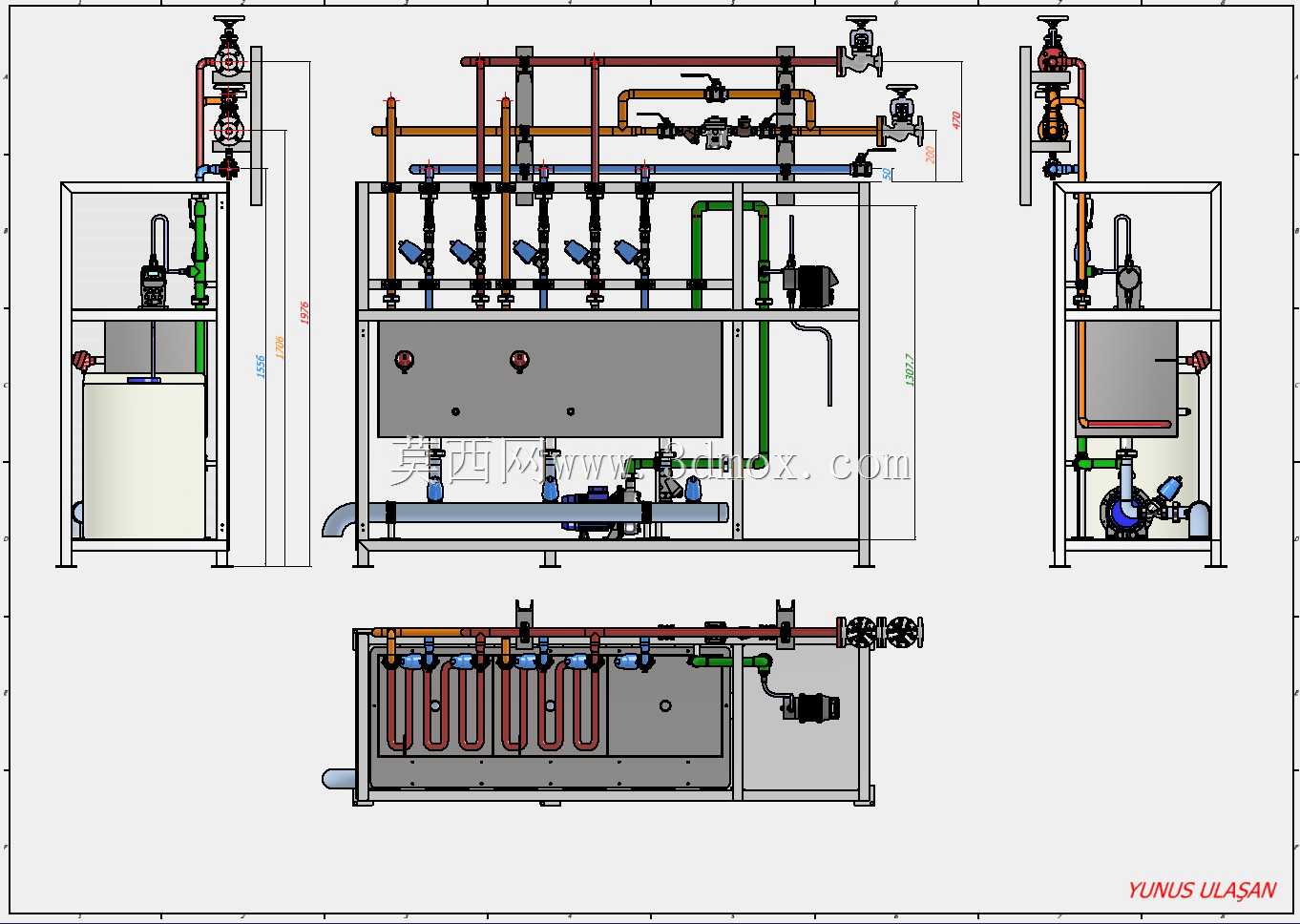

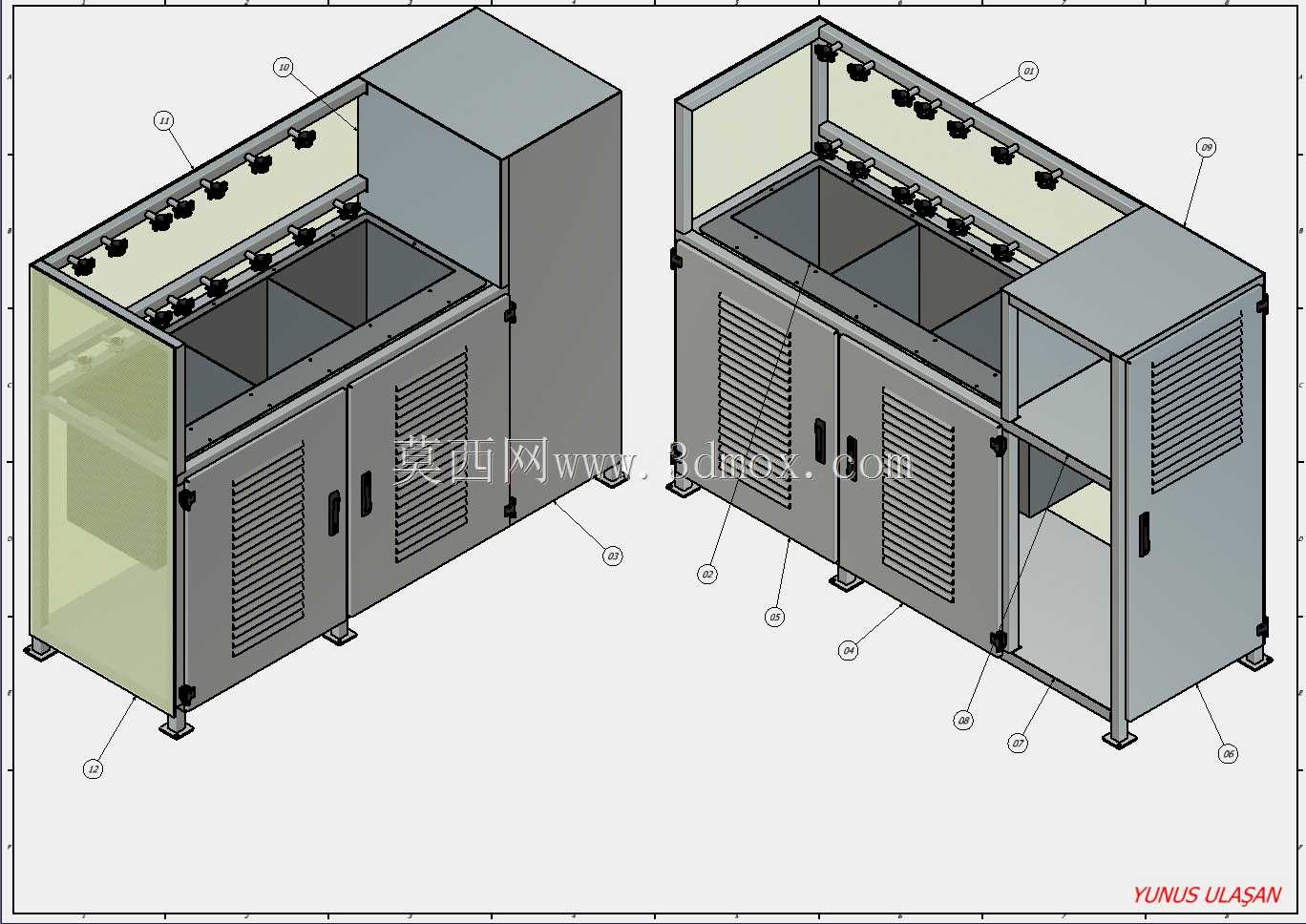

　　这套集成式流体处理装置的设计，最初是面向中小型化工配料、水处理药剂投加、实验室流体配比这类需要多路介质精准输送的场景做的方案，区别于传统现场零散焊接管路的施工模式，撬装化的集成设计能把80%以上的管路装配、阀组调试工作放在工厂车间内完成，现场仅需对接总进出管口与供电接口即可投用，能大幅压缩现场施工周期，也能避免现场焊接带来的管路清洁度不达标、焊渣残留堵塞阀件的问题。从结构布局来看，装置整体采用方钢焊接框架做承载主体，框架底部预留了可调脚杯安装位，安装时可根据地面平整度调整整体水平度，单组撬体的横向宽度控制在1.8米以内，纵向深度1.2米，整体高度不含顶部排空阀组为1.9米，能顺利通过常规厂房的2米宽通道与标准防火门，

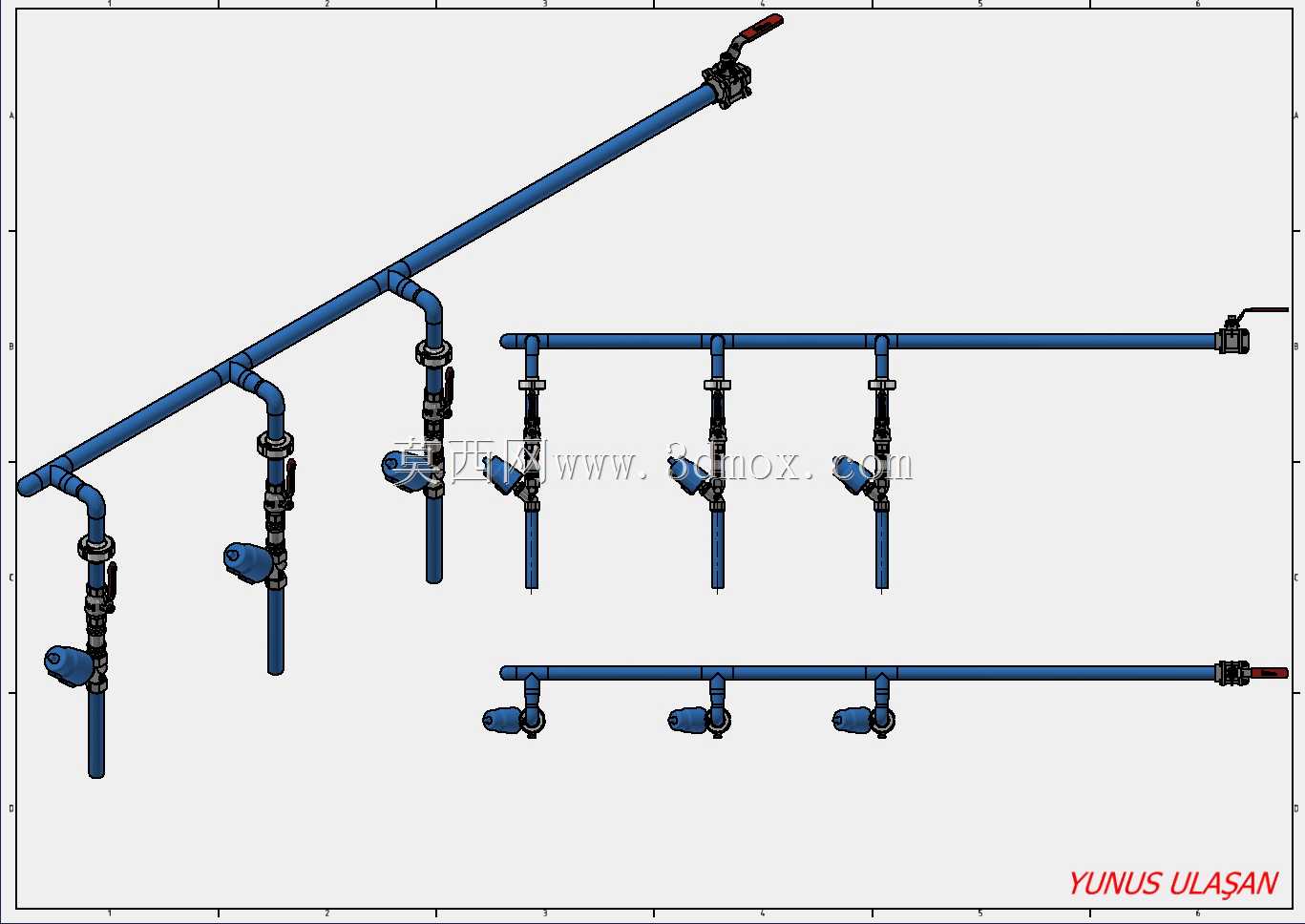

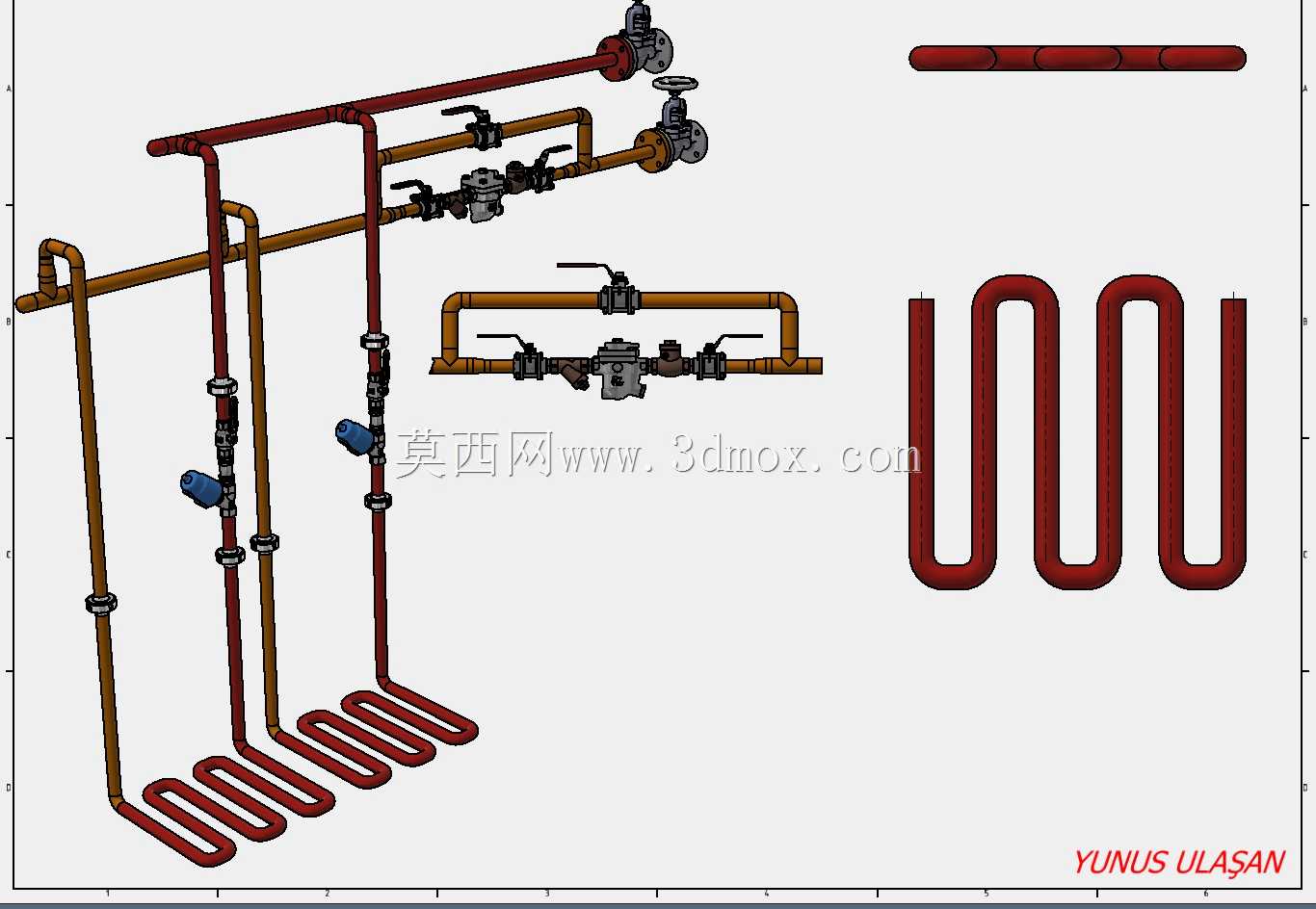

　　不需要额外拆分运输或现场拆装管路。框架一侧集成了独立的电气控制柜，柜内预留了PLC安装导轨、端子排安装位与走线槽，所有阀件的控制线缆、传感器信号线都通过框架内置的穿线孔集中汇入柜内，避免了线缆外露被管路介质腐蚀、被现场工件剐蹭的风险，柜体门板上预留了触摸屏与按钮的安装开孔，可根据实际控制需求选配本地手动操作或远程通讯控制功能。管路排布上做了分层设计，上层为介质输送主管路，采用不同颜色的管路区分不同介质走向，棕色管路对应工艺介质主路，蓝色管路对应冷却或清洗水路，绿色管路对应排污或泄压回路，每一条支路上都独立配置了截止阀、调节阀与流量检测接口，可单独控制单路介质的通断与流量调节，不需要关停总路即可完成单支路的检修与维护。

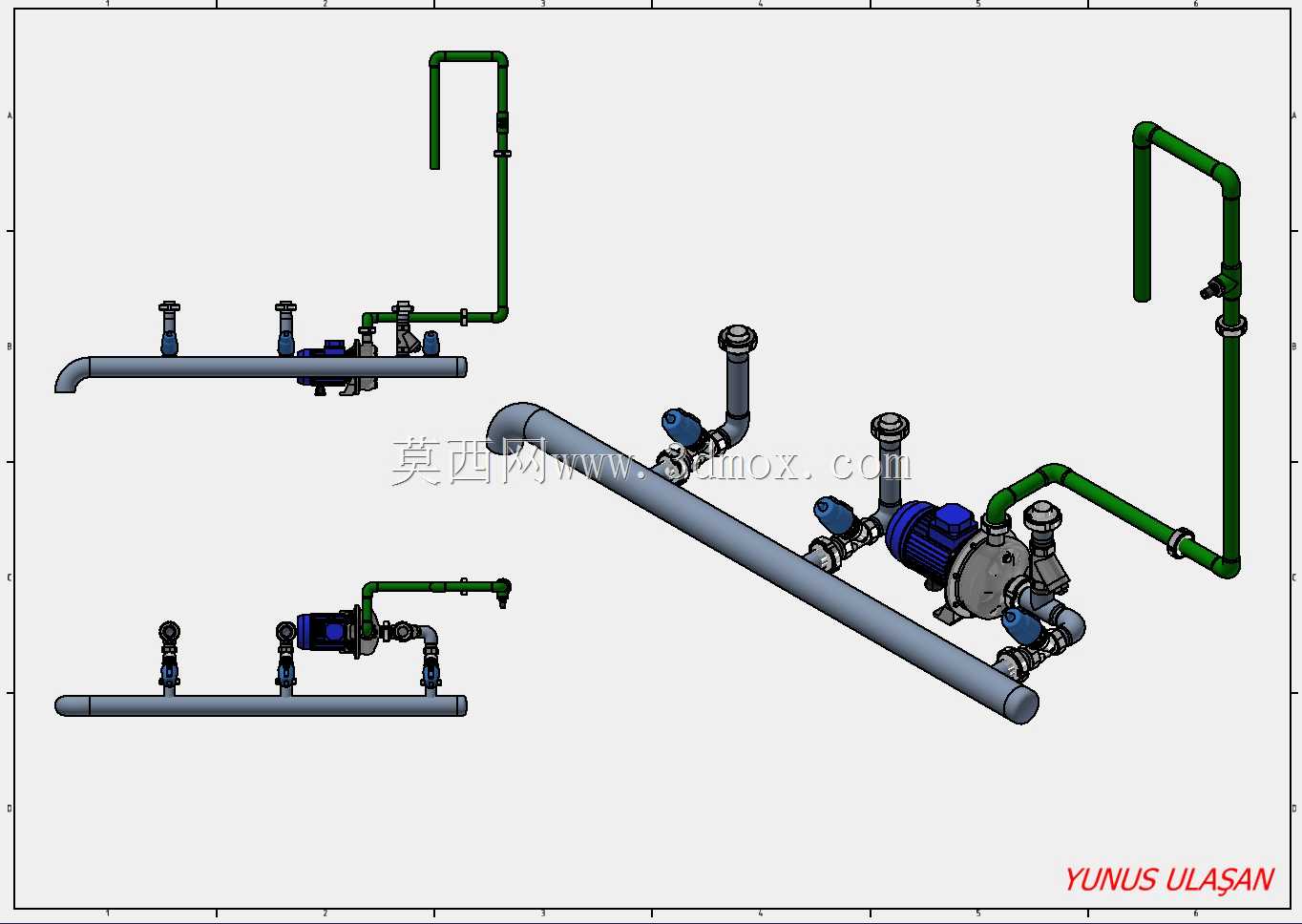

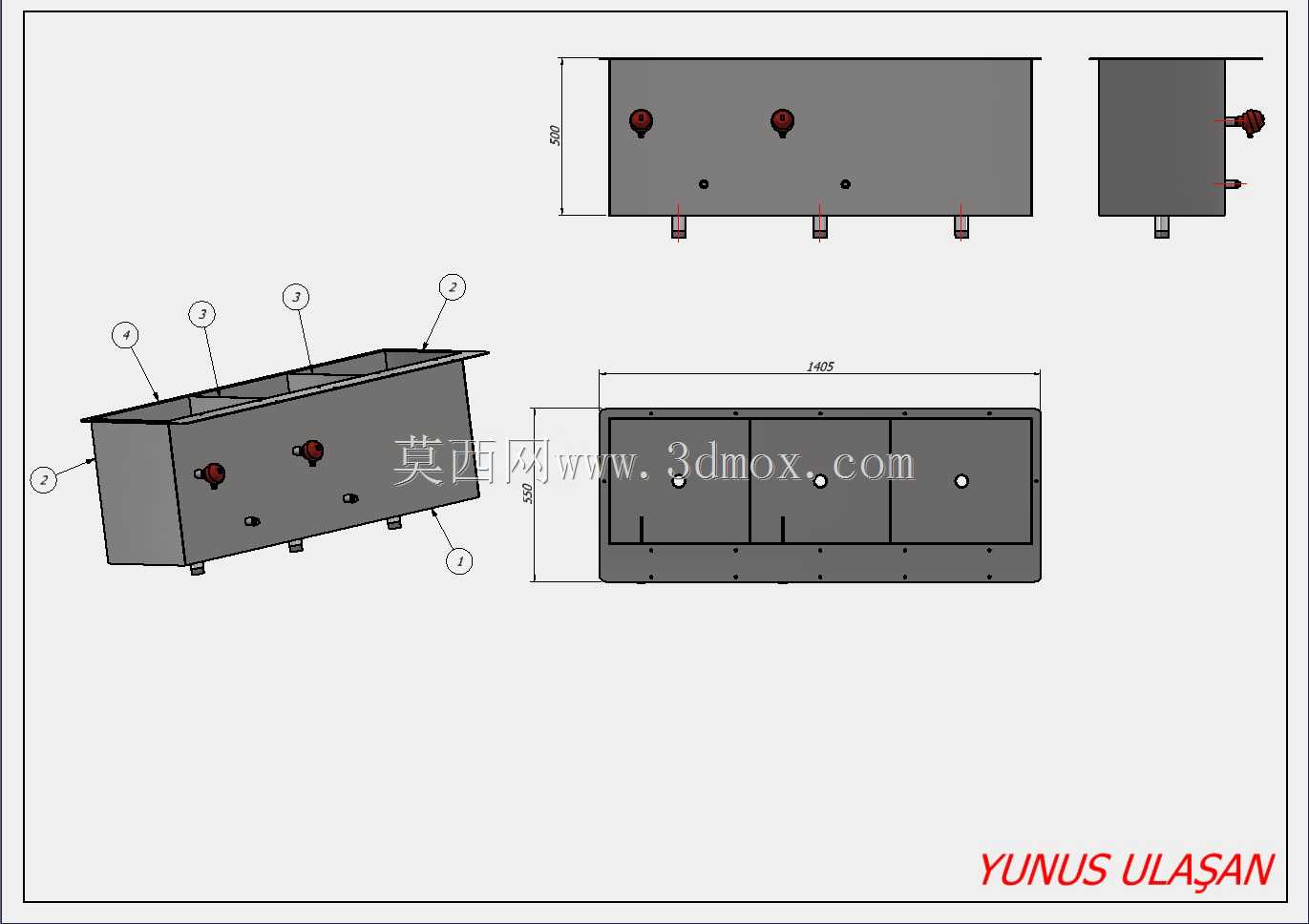

　　管路连接全部采用标准法兰与快装接头搭配的形式，经常需要拆卸维护的阀件位置采用快装卡箍连接，固定长管路采用法兰对接，既保证了密封可靠性，也降低了后期维护的拆装难度。装置下部预留了储液槽与输送泵的安装空间，储液槽做了倾斜底板设计，排污口设置在槽体最低位置，排空时可完全排净槽内残留介质，避免积液长期留存滋生杂质或腐蚀槽体，输送泵的安装位做了减震脚垫安装面，可减少泵运行时的振动传递到框架与管路，降低管路长期受振动出现焊缝开裂、接口渗漏的概率。阀组选型上全部采用通用工业级球阀与截止阀，安装位置预留了足够的操作空间，操作人员站在装置侧面即可完成所有阀件的开关操作，不需要探身到管路间隙内部，

　　日常巡检时可直观看到每一路阀件的开关状态与管路跑冒滴漏情况。设计阶段也充分考虑了运输与吊装需求，框架顶部预留了四个标准吊耳位置，吊装时可直接通过吊耳起吊整台设备，不会出现吊装变形挤压管路的问题，框架底部也预留了叉车孔位，短距离转运时可直接用叉车搬运，不需要额外配置吊装带。针对不同现场的安装需求，这套装置的管路布局可根据实际介质种类、流量参数做支路数量调整，框架尺寸也可根据现场安装空间做等比例缩放，所有管路的折弯半径都严格遵循管路设计规范，避免直角折弯带来的介质流阻过大、管路局部气蚀的问题，每一段管路的固定都采用标准管卡与框架横梁连接，管卡与管路之间加装橡胶减震垫，减少介质流动时的水锤效应带来的管路异响与松动。
