立式罐体带侧装人孔管路集成装置

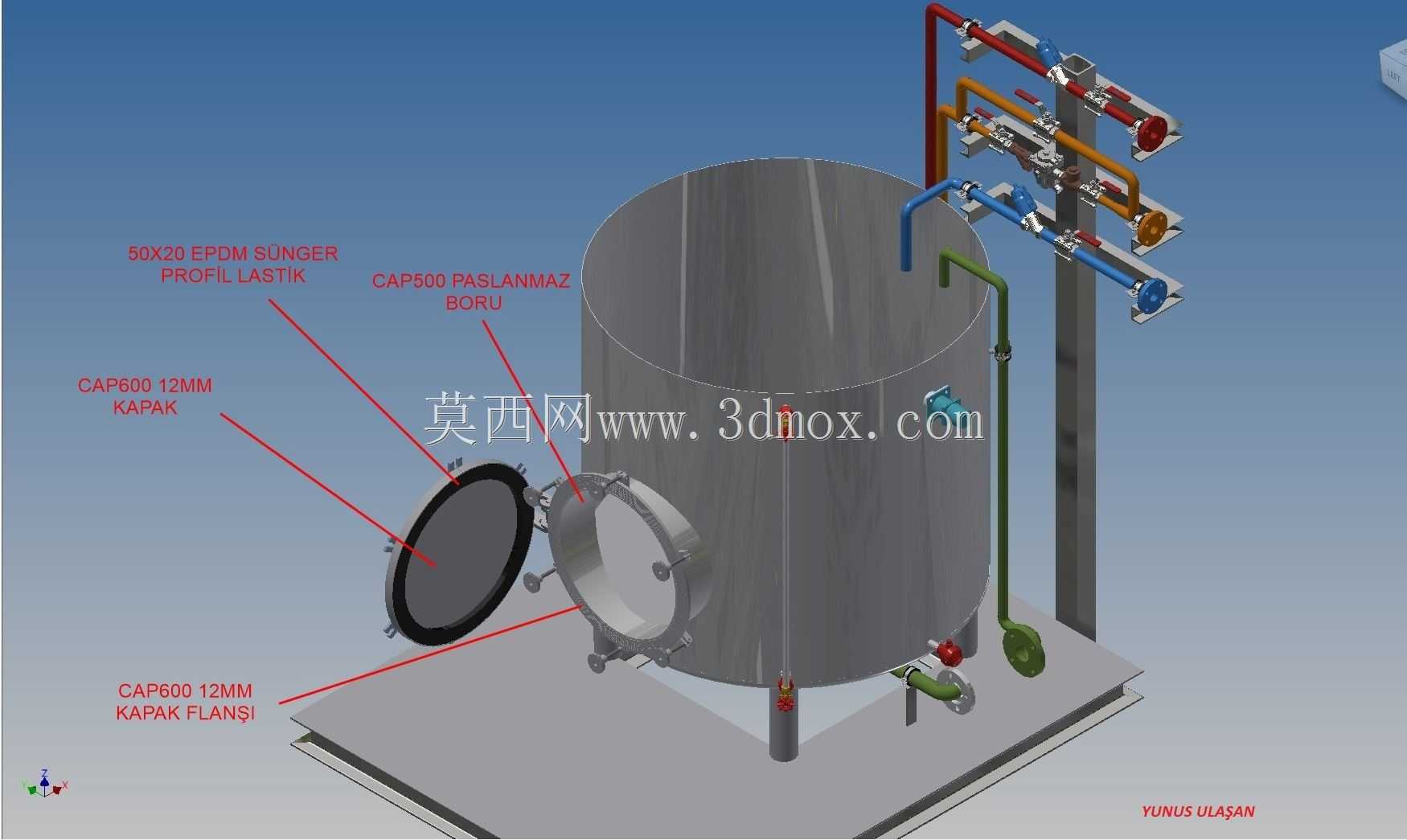

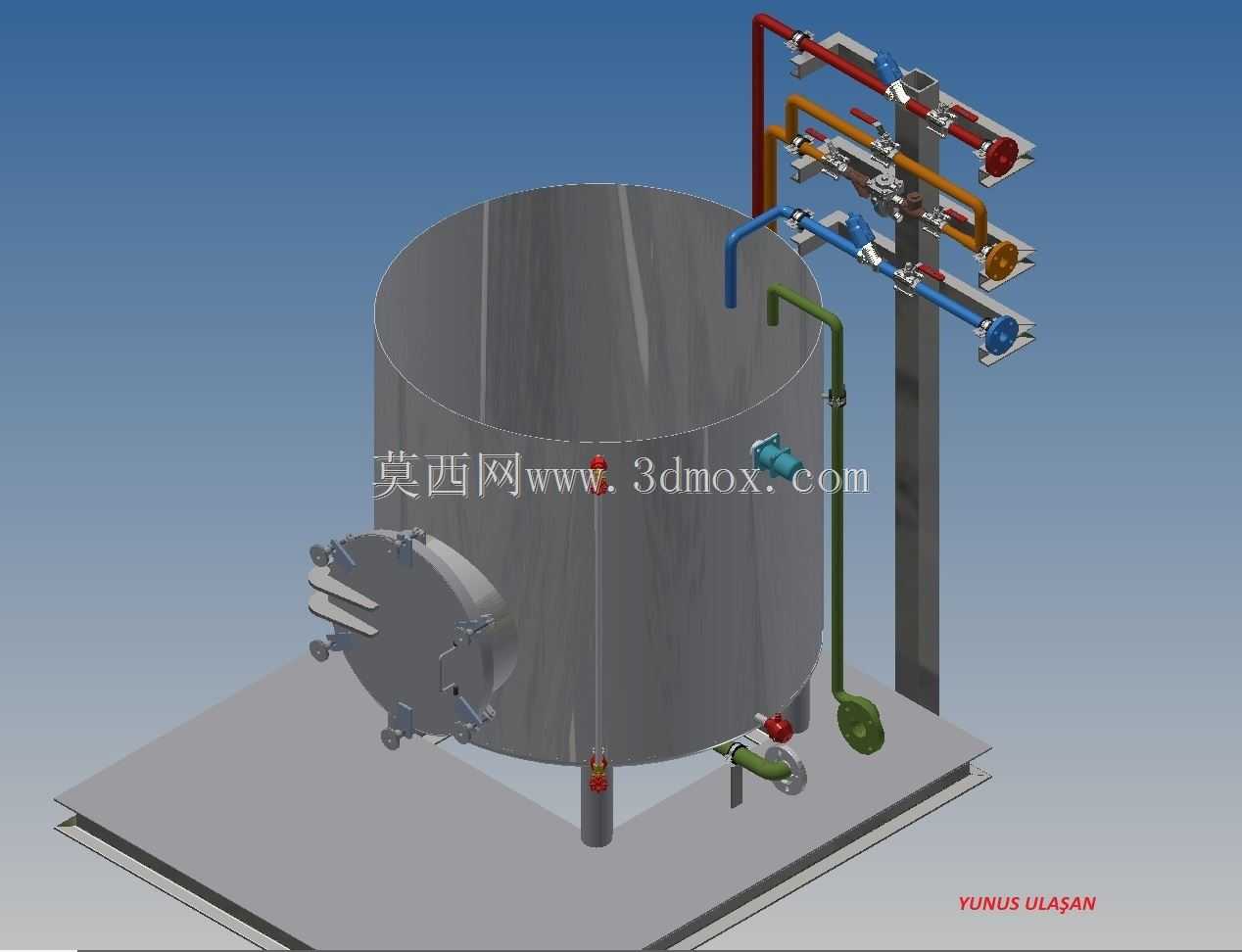

　　这套集成式罐体管路装置，主要面向中小型化工配料、食品级流体暂存、小型水处理药剂投加工况设计，整体采用撬装式集成结构，所有管路、阀门、罐体均预装在统一的钢制底座上，现场仅需对接进出口主管线与动力源即可投用，能大幅缩减现场安装的配管、找正工作量，适配车间内紧凑空间的布设需求。从结构设计逻辑来看，罐体采用立式圆筒形结构，侧壁开设快开式人孔，人孔采用带回转臂的压紧结构，无需完全拆卸螺栓即可完成开启，方便运维人员进入罐内开展清洁、检修作业，人孔的密封面采用凸面结构，适配耐温耐腐垫片，可满足常压至低压工况的密封要求。罐体底部设置三个支腿，支腿与底座采用螺栓连接，既保证罐体放置的稳定性，也预留了底部排净口的安装操作空间，

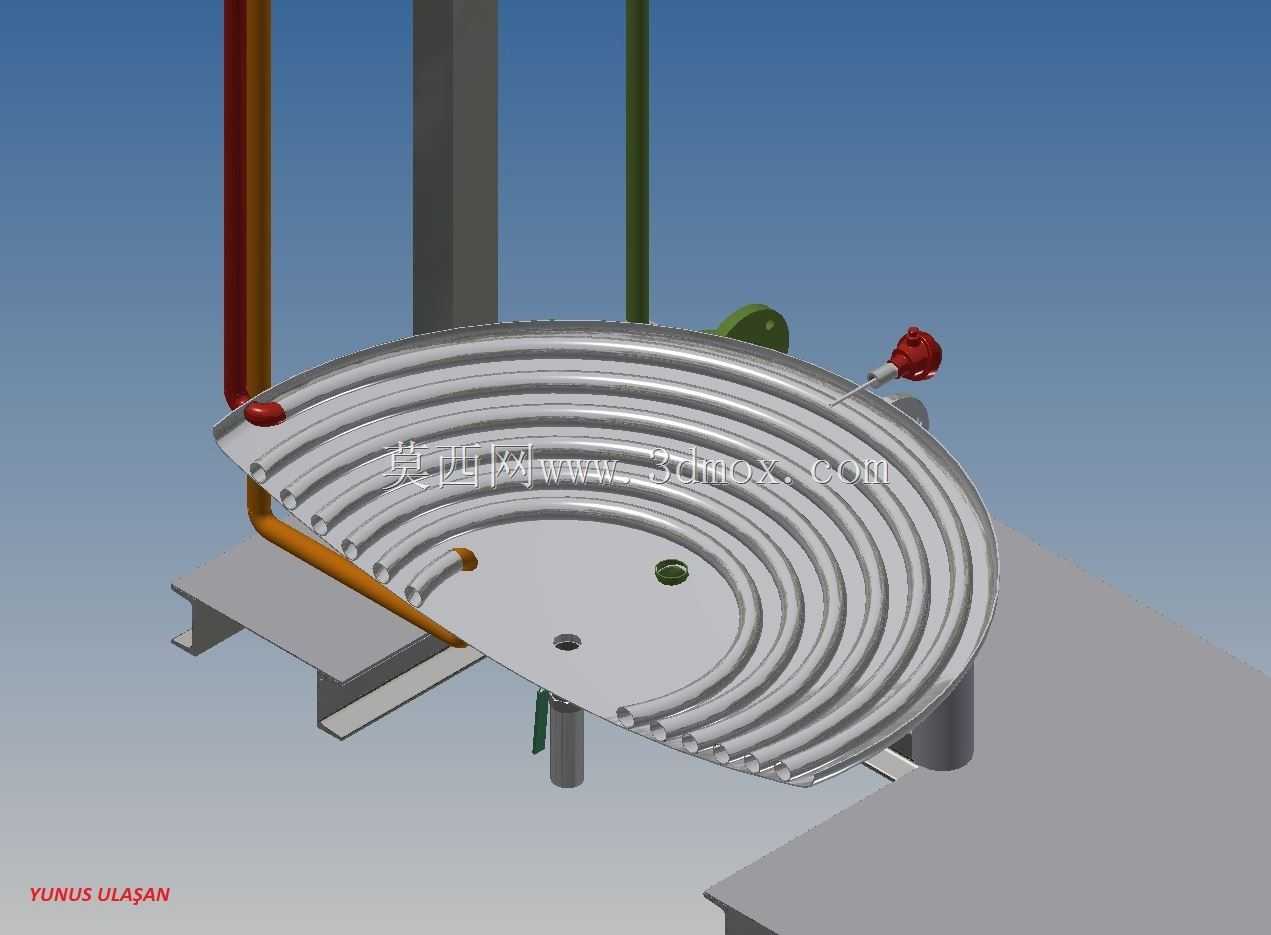

　　罐体侧壁不同高度预留了多个接口，分别对应不同介质的进料、回流、检测点位，避免后期现场开孔破坏罐体防腐层与结构强度。管路上的阀门组采用分层布设逻辑，不同介质的管线采用不同颜色做区分，红色管线对应蒸汽或高温介质、橙色对应工艺出料、蓝色对应冷却水或清洗水、绿色对应排污或惰性气体保护，所有阀门的手轮均朝向操作侧布设，操作空间预留充足，操作人员站在装置正面即可完成所有阀门的启闭操作，无需绕行到装置背面。管线与罐体的连接均采用法兰连接结构，法兰密封面的压力等级与罐体设计压力保持一致，管线的支撑采用独立的型钢支架固定在底座上，避免管线重量直接作用在罐体接口上造成应力集中，长期运行下可减少接口焊缝开裂的风险。底座采用型钢焊接框架结构，

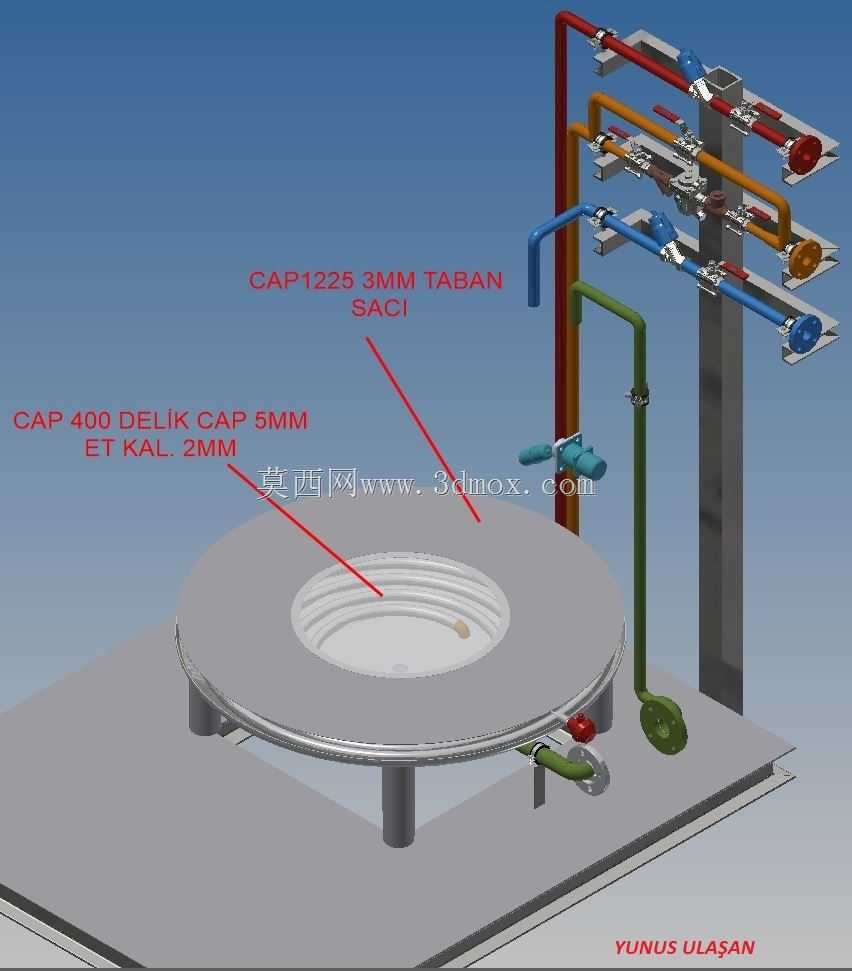

　　表面铺设花纹钢板，既作为整个装置的承载基础，也可作为运维操作平台，底座的四个角预留了吊装孔与地脚螺栓安装孔，方便整体吊装转运与现场固定。从安装边界来看，整套装置的宽度控制在1.8米以内，深度控制在1.5米以内，高度控制在2.2米以内，可直接通过标准车间大门，无需拆分运输，现场布设时仅需在底座周边预留0.8米以上的操作维护空间即可，无需额外搭建操作平台。在功能设计上，这套装置可同时实现多种介质的进料混合、罐内暂存、定量出料、在线清洗、排污排净的全流程操作，罐体侧壁设置的液位检测接口可适配浮球液位计或压力式液位传感器，可直接对接车间的自控系统实现液位联锁控制，底部的排净口采用倾斜布设，可保证罐内残液完全排净，无积液残留，

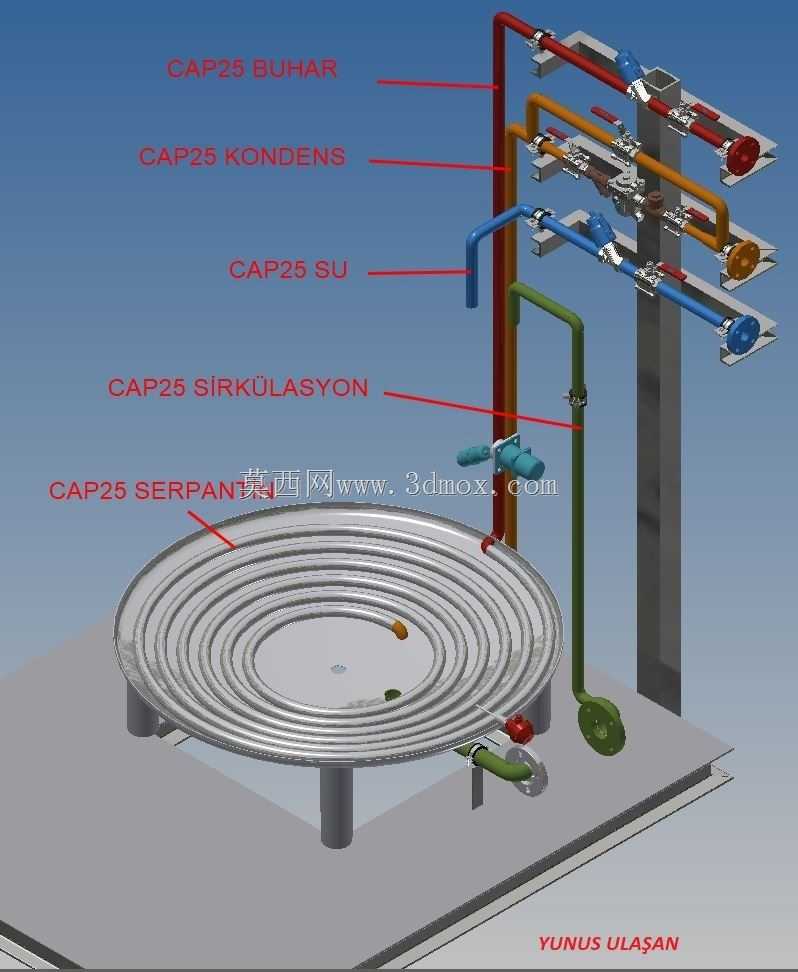

　　适配需要定期换产、清洗的生产工况。管线的布设充分考虑了流体阻力优化，所有弯头均采用大曲率半径的冲压弯头，减少介质输送过程中的阻力损失，同时避免直角弯头处的介质沉积问题，对于易结晶的介质工况，还可在管线上预留伴热接口，方便后期加装伴热保温层。人孔的回转臂设置在罐体侧面，开启后人孔盖可完全避让开人孔通道，不会对人员进出造成阻碍，人孔的压紧螺栓采用带蝶形手柄的快拧结构，无需额外工具即可完成人孔的启闭操作，大幅提升日常运维的效率。整套装置的结构设计充分考虑了加工工艺性，罐体采用卷板焊接成型，所有焊缝均做满焊处理，焊后做打磨钝化处理，可根据输送介质的特性选择碳钢防腐或不锈钢材质，管路的预制均可在车间内完成，整体预装后做压力试验，现场无需进行焊接作业，特别适合对现场施工管控严格的洁净车间、防爆车间使用。
