商用洗衣房集成排风洗衣操作间结构

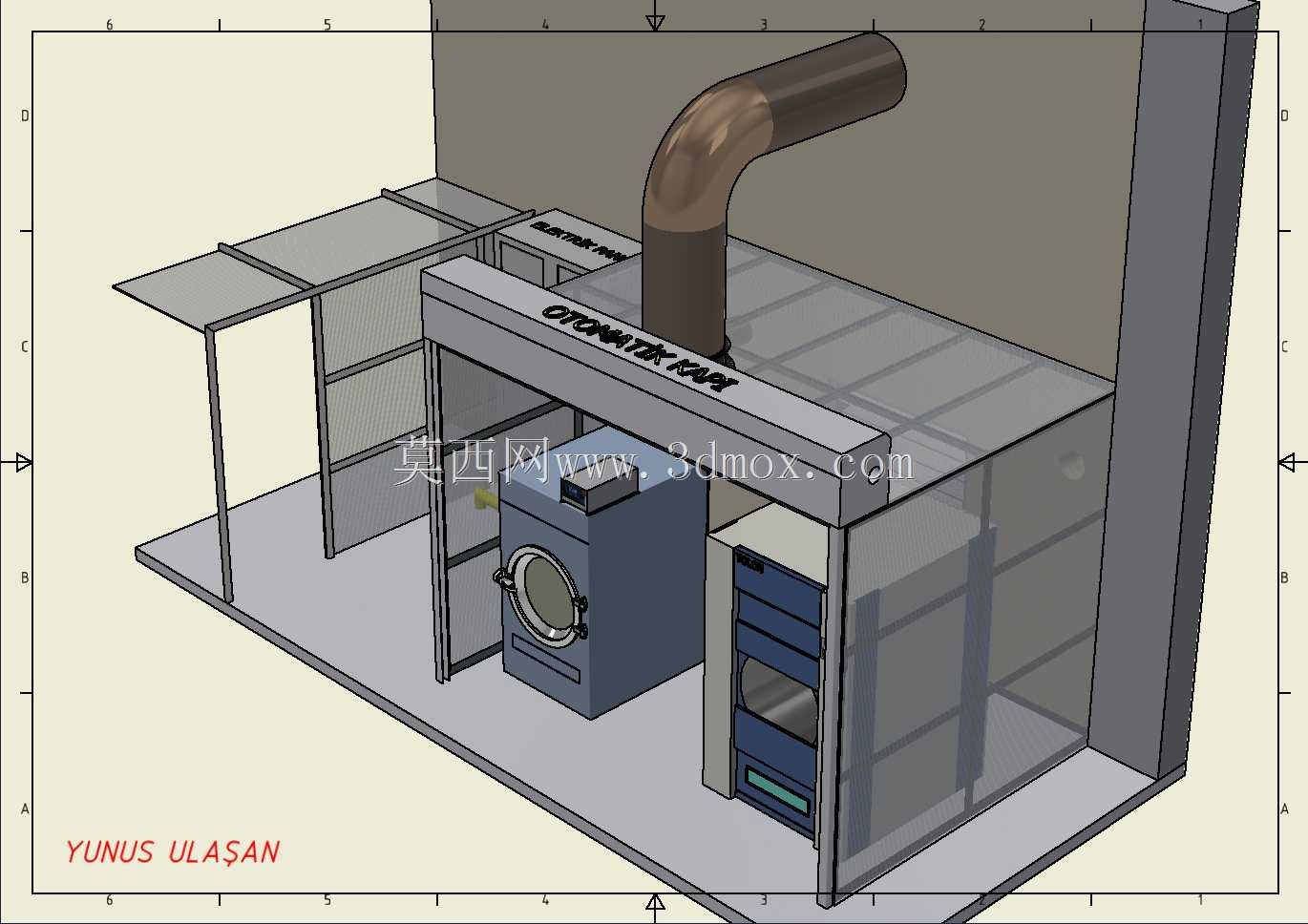

　　这套三维结构还原了商用场景下封闭洗衣操作间的完整布局，核心围绕工业洗涤设备的安装、排风配套与操作空间预留做了全维度的结构呈现，适配酒店后勤、大型连锁洗衣厂、医院布草洗涤班组这类日均处理布草量较大的作业场景。从实际使用逻辑来看，这类封闭操作间的核心作用是隔绝洗涤作业产生的噪音、湿热蒸汽与 lint 纤维飘散，避免影响周边公共区域的环境，同时配套的顶置弯管排风结构直接对接洗涤设备的排气口，能把设备运行时排出的高温高湿废气直接导出建筑外，避免蒸汽在室内凝结造成墙面发霉、电气线路受潮短路的问题。

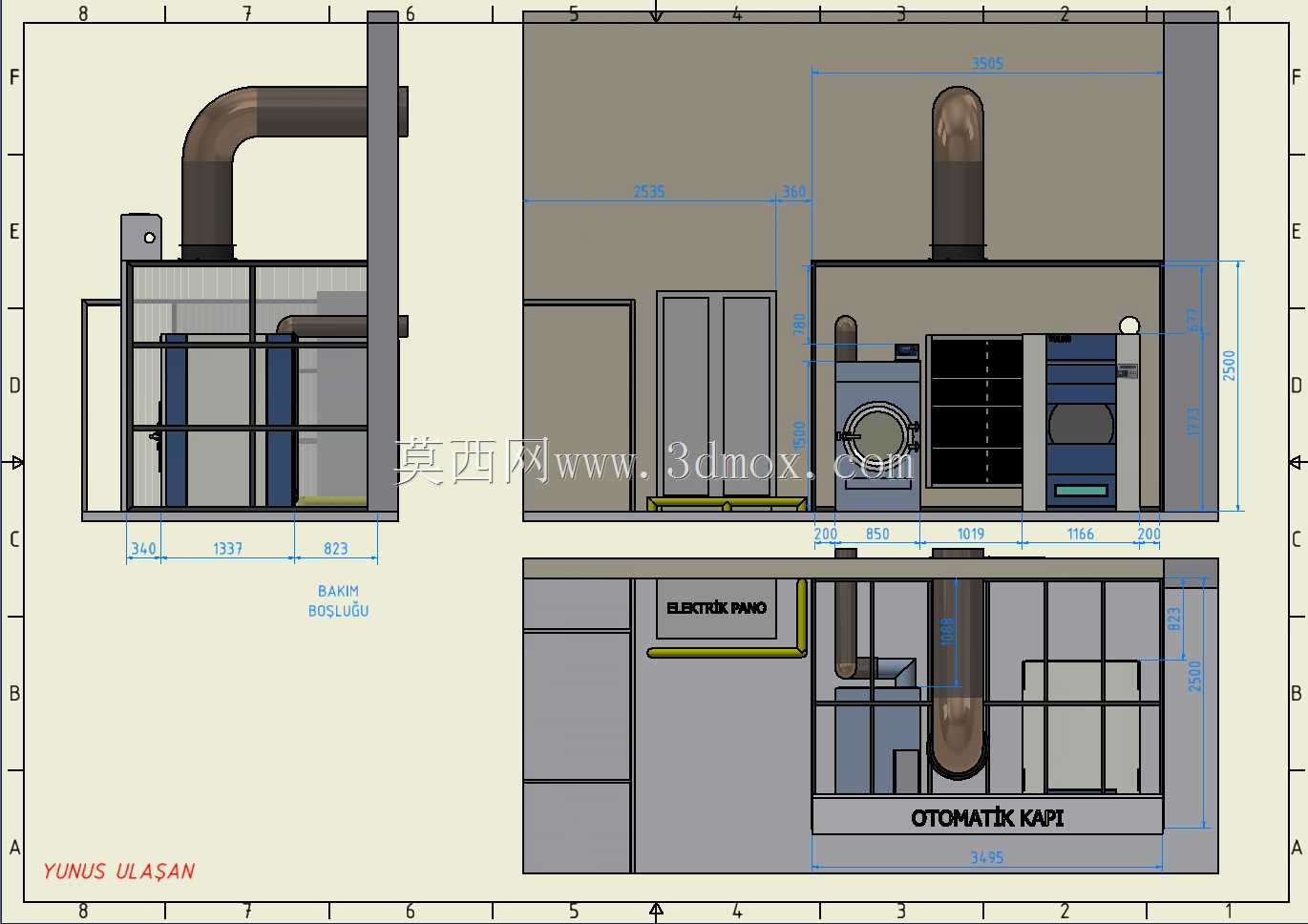

　　设计层面首先锚定了核心洗涤设备的安装边界，主体工业水洗机的安装位预留了足够的检修开门空间，设备正面的舱门开启半径内没有任何结构遮挡，操作人员站在工位上可以顺畅完成布草装填、取卸的动作，不需要侧身避让结构件。侧方叠放的配套设备预留了分层操作的台面空间，上层可以临时放置待洗涤的布草筐，下层抽屉结构可以收纳洗涤耗材、清洁工具，不用额外在操作间内添置独立储物柜，最大化利用有限的室内空间。侧方延伸的悬挑雨棚结构对应操作间的侧门出入口，这个出入口是布草转运的通道，雨棚可以避免雨天转运布草时雨水飘进操作间打湿待洗或已洗净的织物，同时雨棚的挑出长度刚好覆盖转运推车的停靠范围，不会因为挑出过长额外占用建筑外部的通道空间。

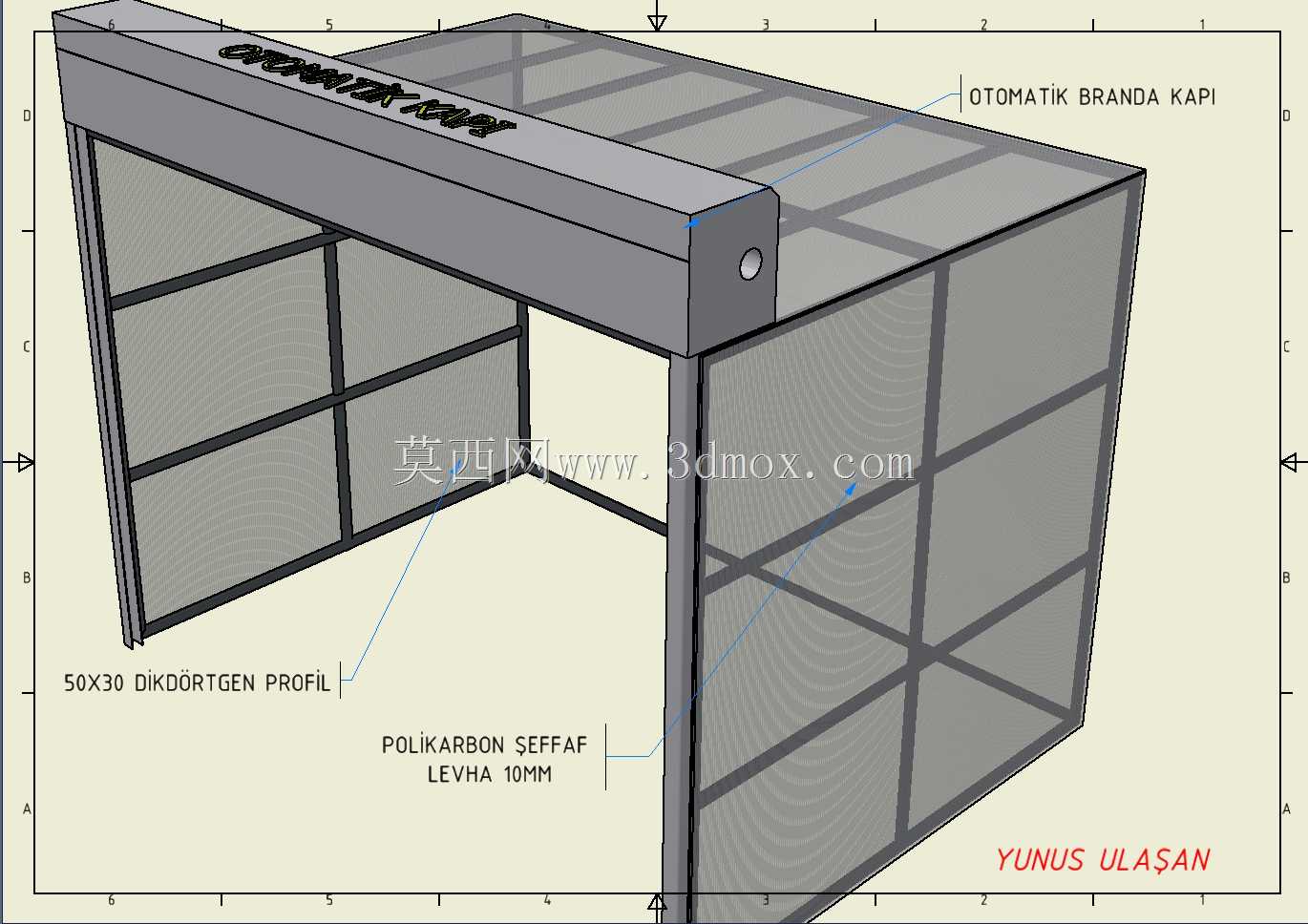

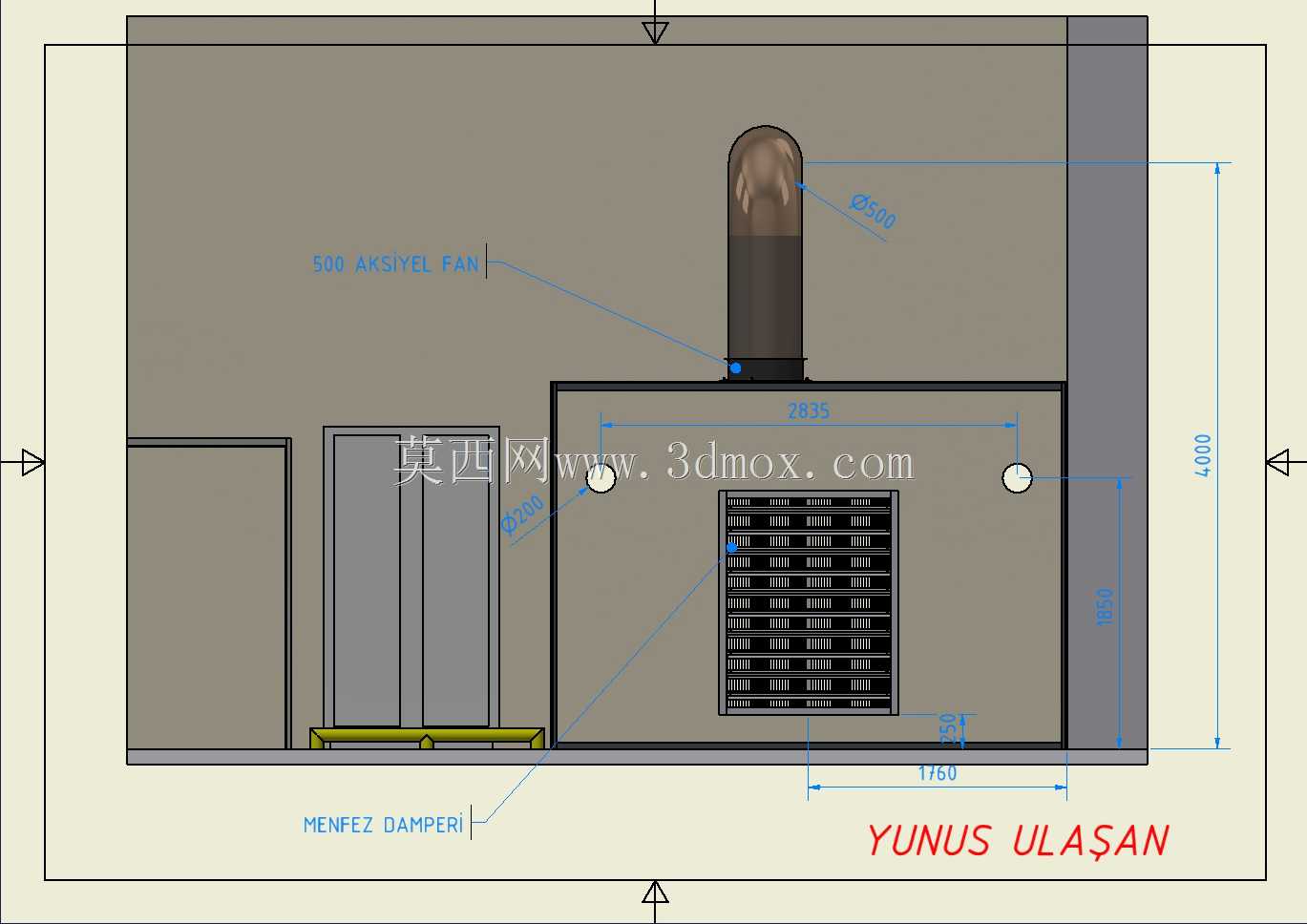

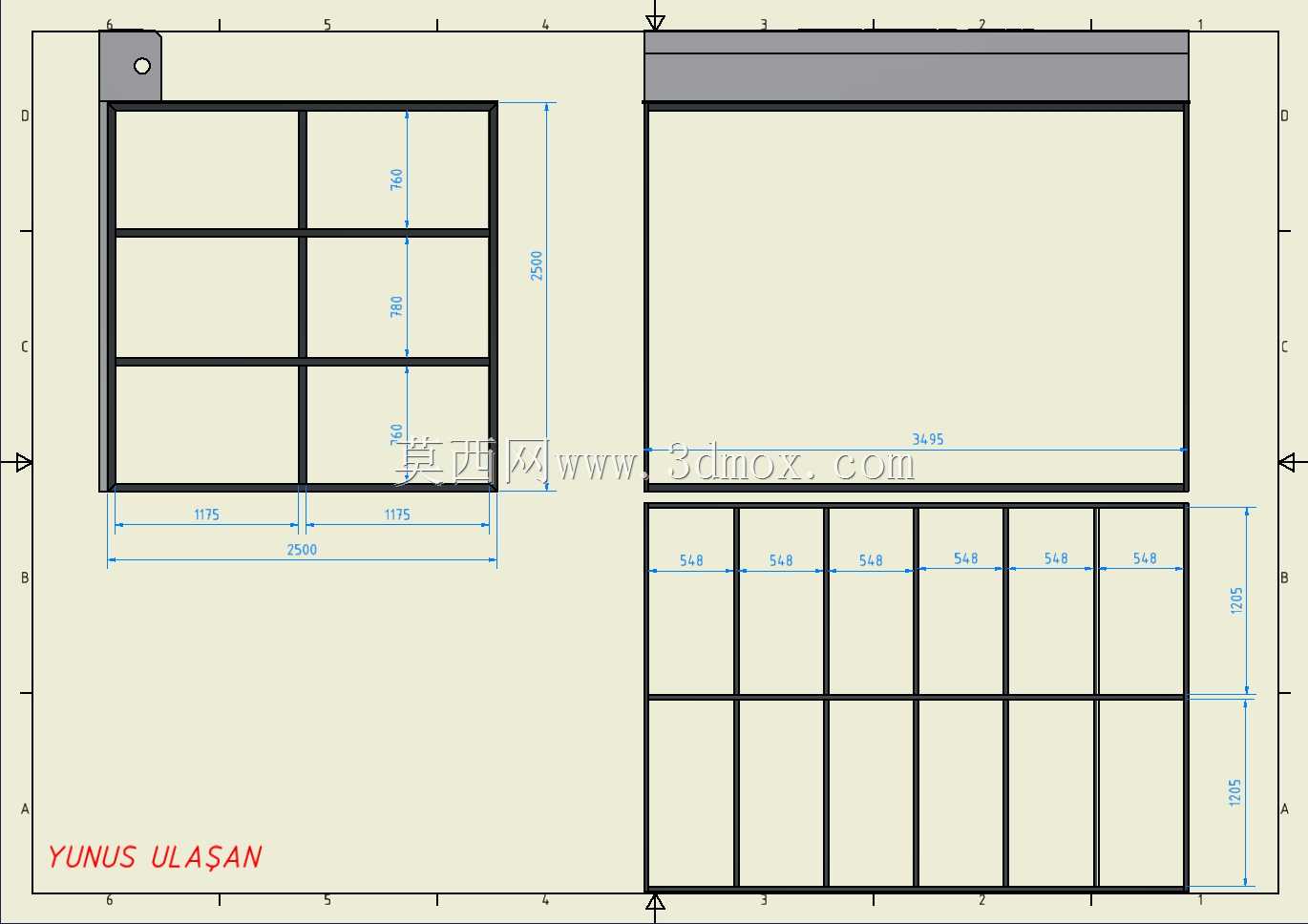

　　从结构尺寸的适配逻辑来看，整个操作间的外围护结构采用框架加透明板材的形式，框架的立柱排布完全避开了设备的进出管线接口位置，底部的基座做了一体化的抬高设计，既能避免地面清洁时的积水漫进设备底部造成腐蚀，也能给设备的给排水管线、供电线缆预留足够的走管空间，不需要在地面额外开槽布管，降低现场安装的施工难度。排风弯管的转弯半径做了优化设计，没有采用直角弯头结构，能大幅降低排风过程中的风阻，减少排风风机的负载，同时弯管的接口位置和水洗机顶部的排气口做了精准对位，安装时不需要额外做变径或者转接处理，直接对接密封即可。操作间的玻璃隔断高度刚好到成年人视线以上的位置，既方便外部管理人员观察内部设备的运行状态，也能阻挡洗涤过程中水花飞溅到隔断外。

　　实际安装时需要注意，整个操作间的顶部框架要和建筑顶面做可靠的固定连接，避免排风系统运行时产生的振动造成结构晃动，侧门的开合方向要和布草转运的动线匹配，避免开门时挡住转运推车的通行路径。设备后侧和隔断之间预留的检修通道宽度满足单人侧身进入检修管线的需求，不需要为了日常检修挪动重型洗涤设备，降低后期运维的人力成本。整个布局没有冗余的结构件，所有框架型材的选型都匹配对应位置的承重需求，悬挑雨棚的支撑结构隐藏在侧方立柱内部，外观整洁没有外露的支撑件，也避免了支撑件磕碰过往人员的问题。
