工业管道集成式流体处理输送装置

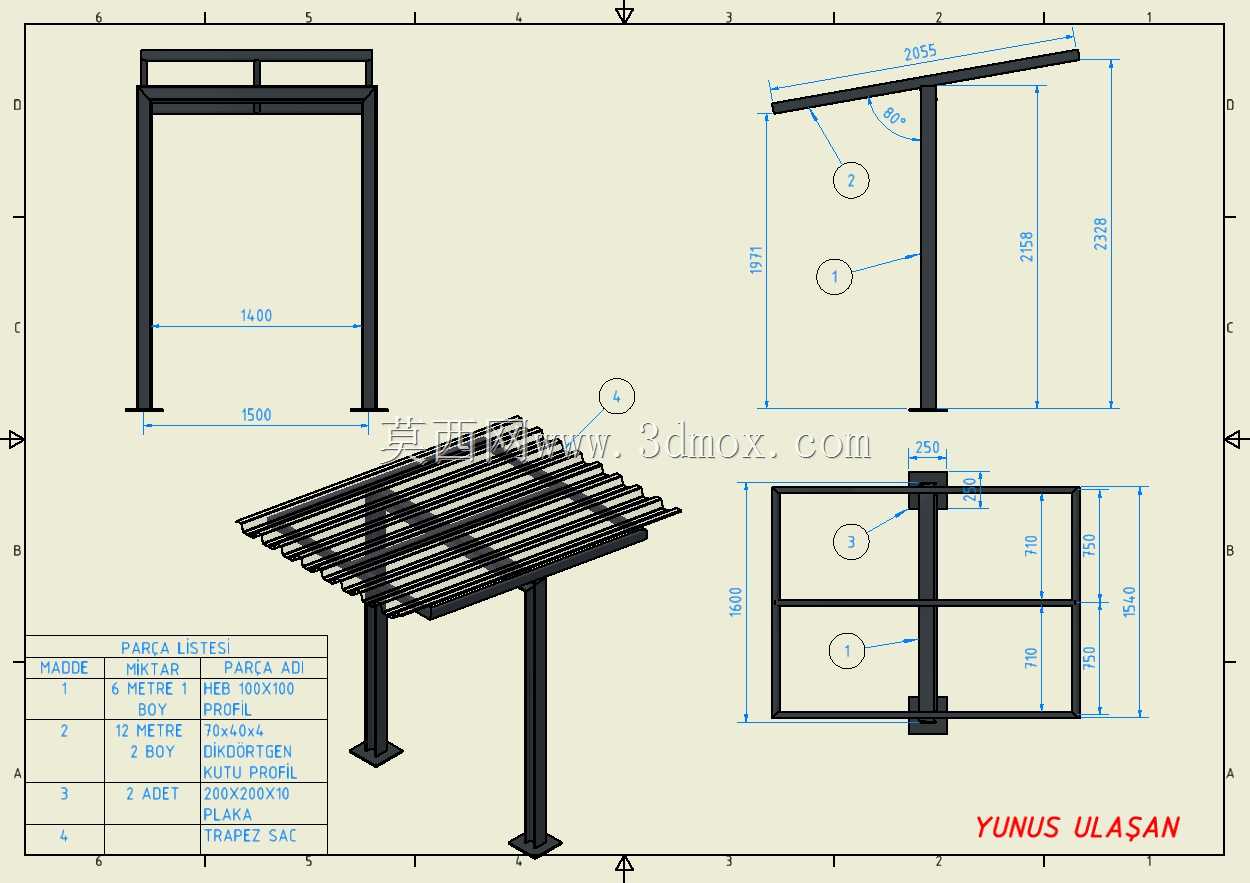

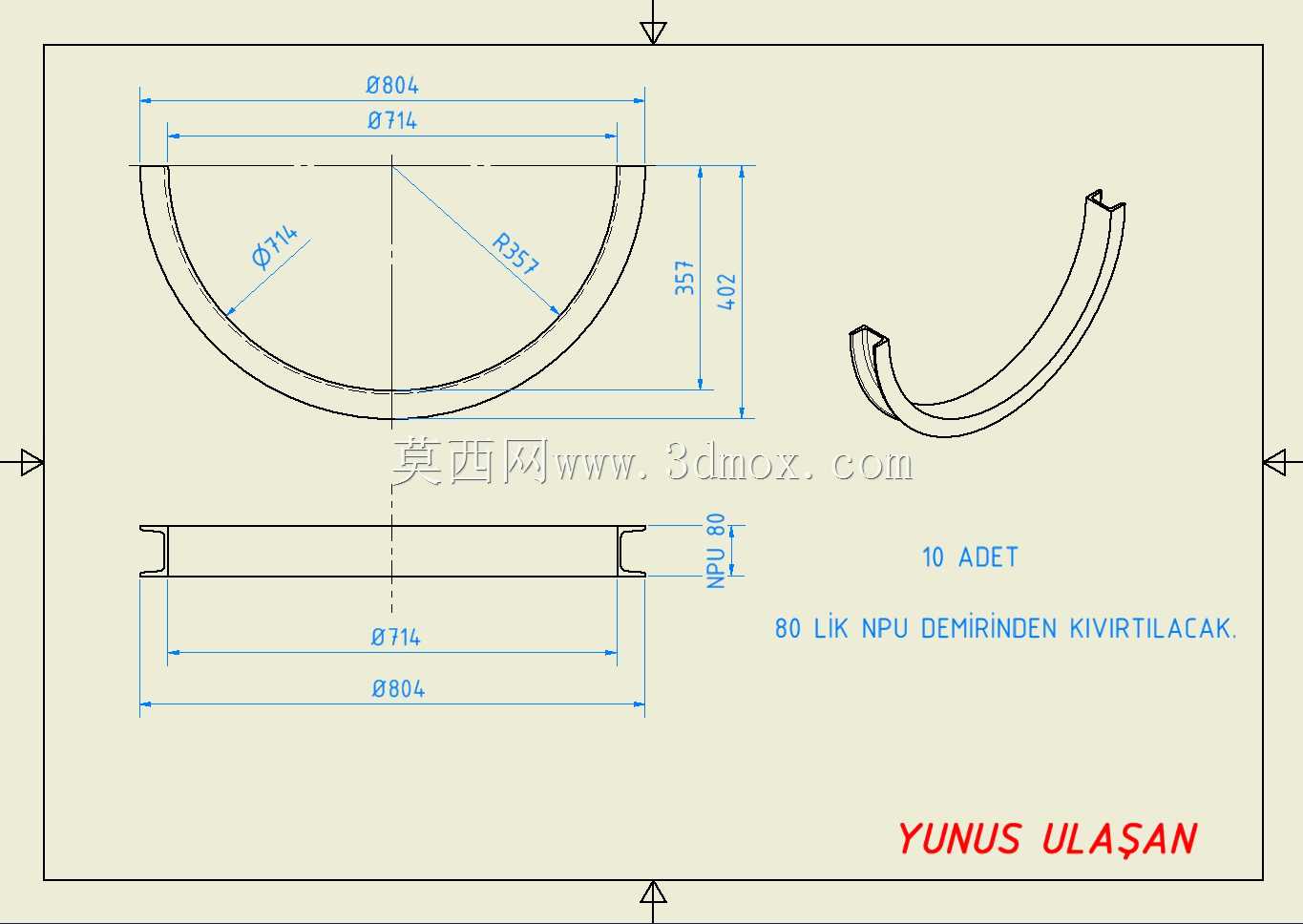

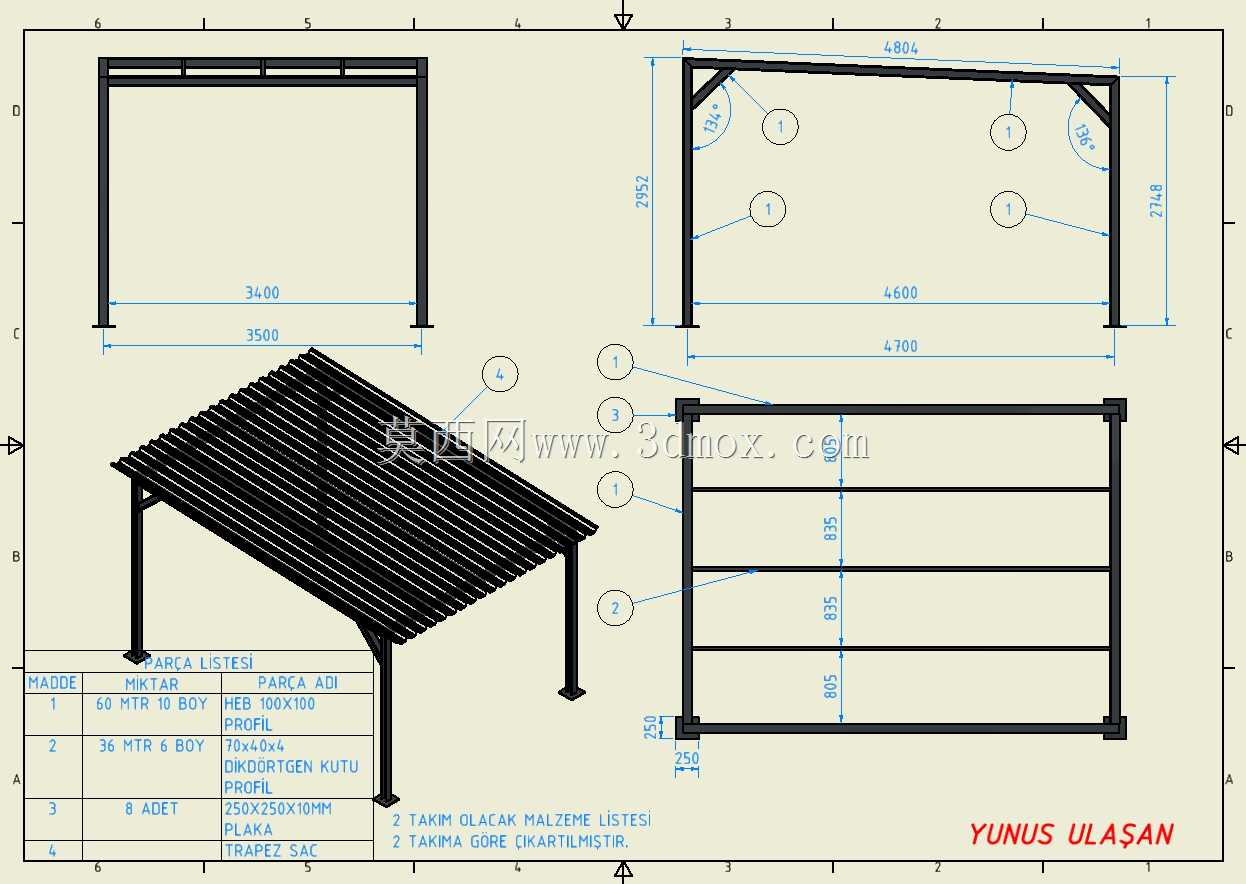

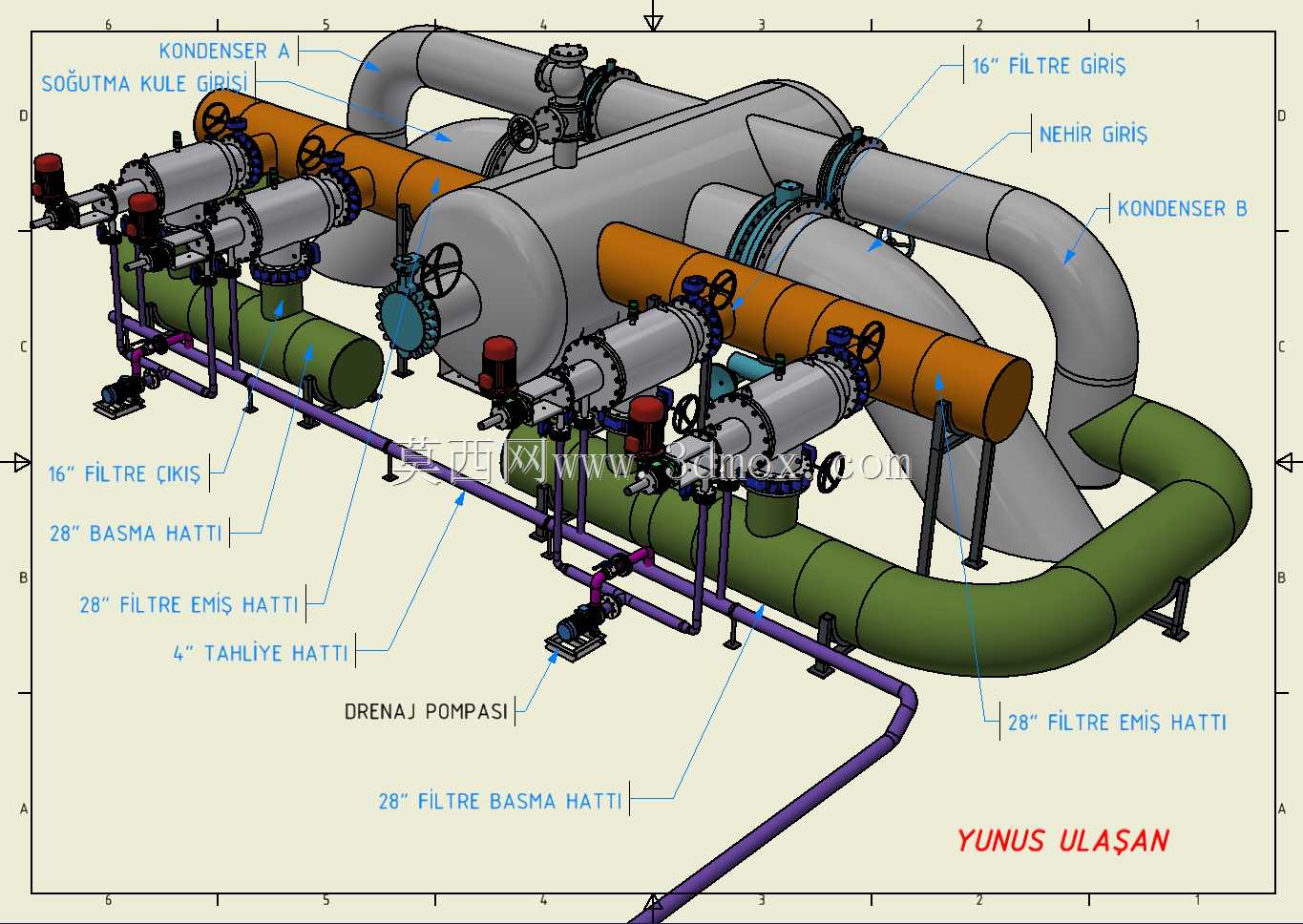

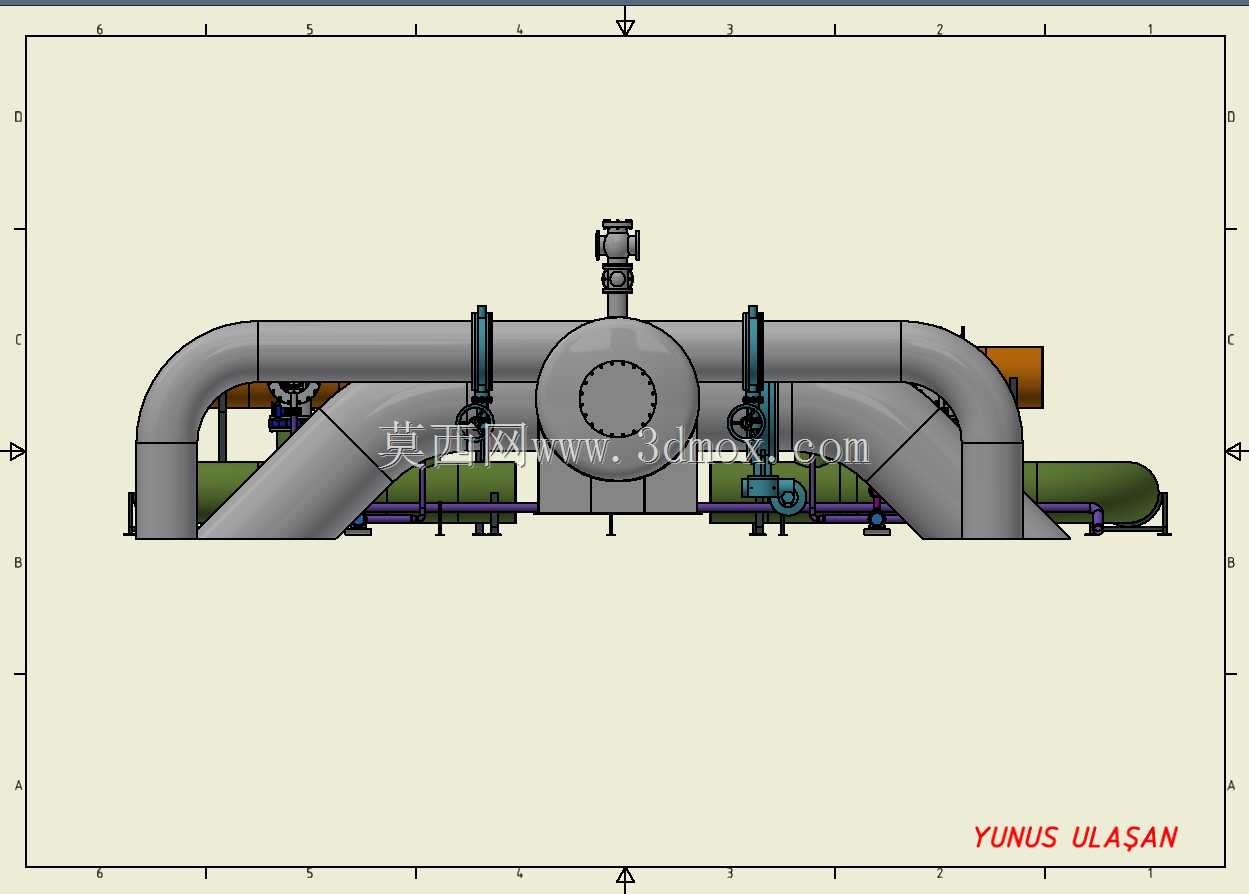

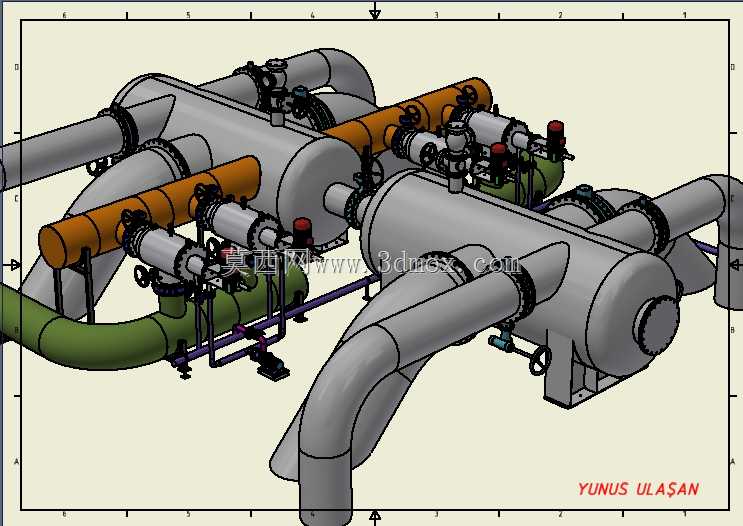

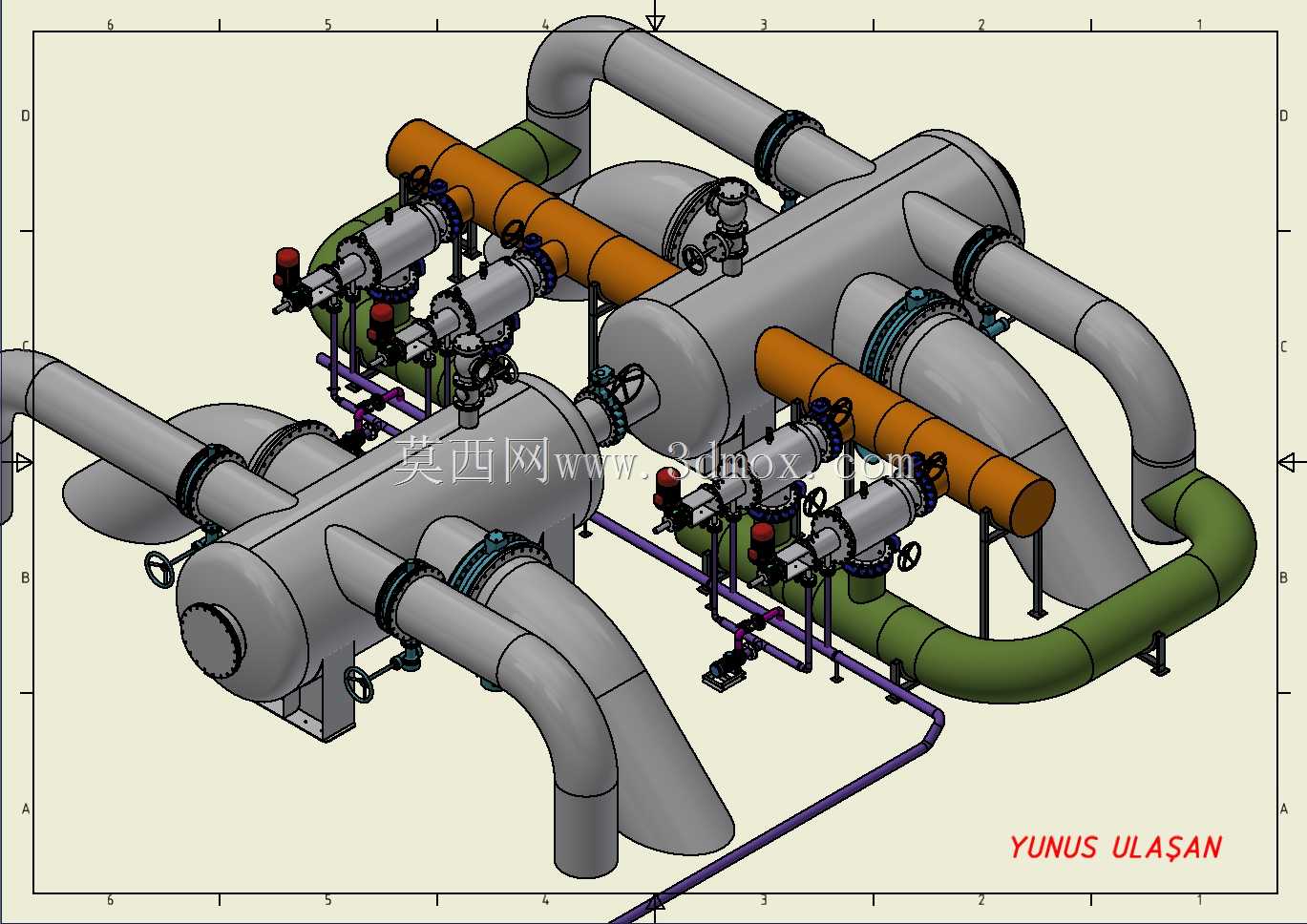

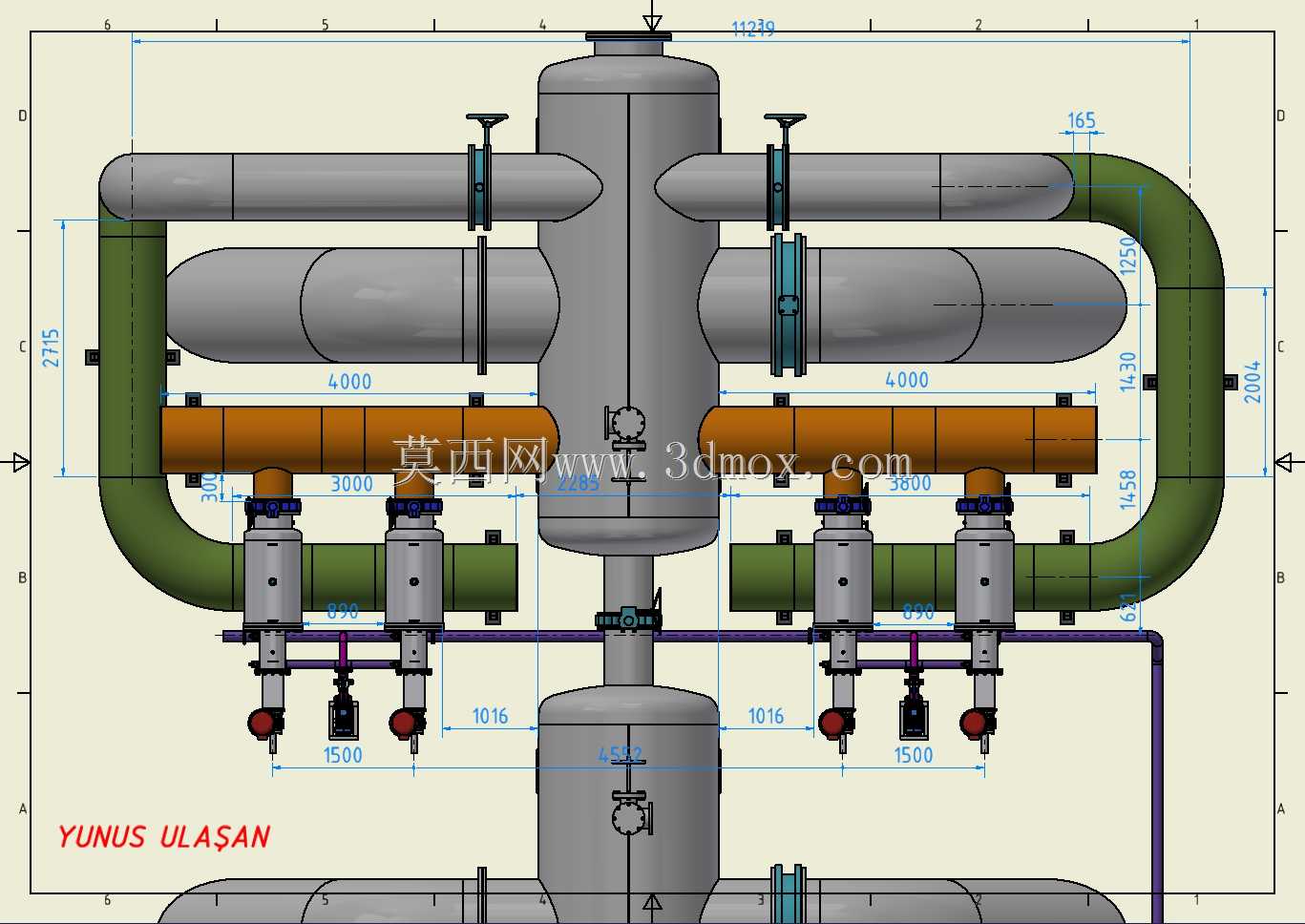

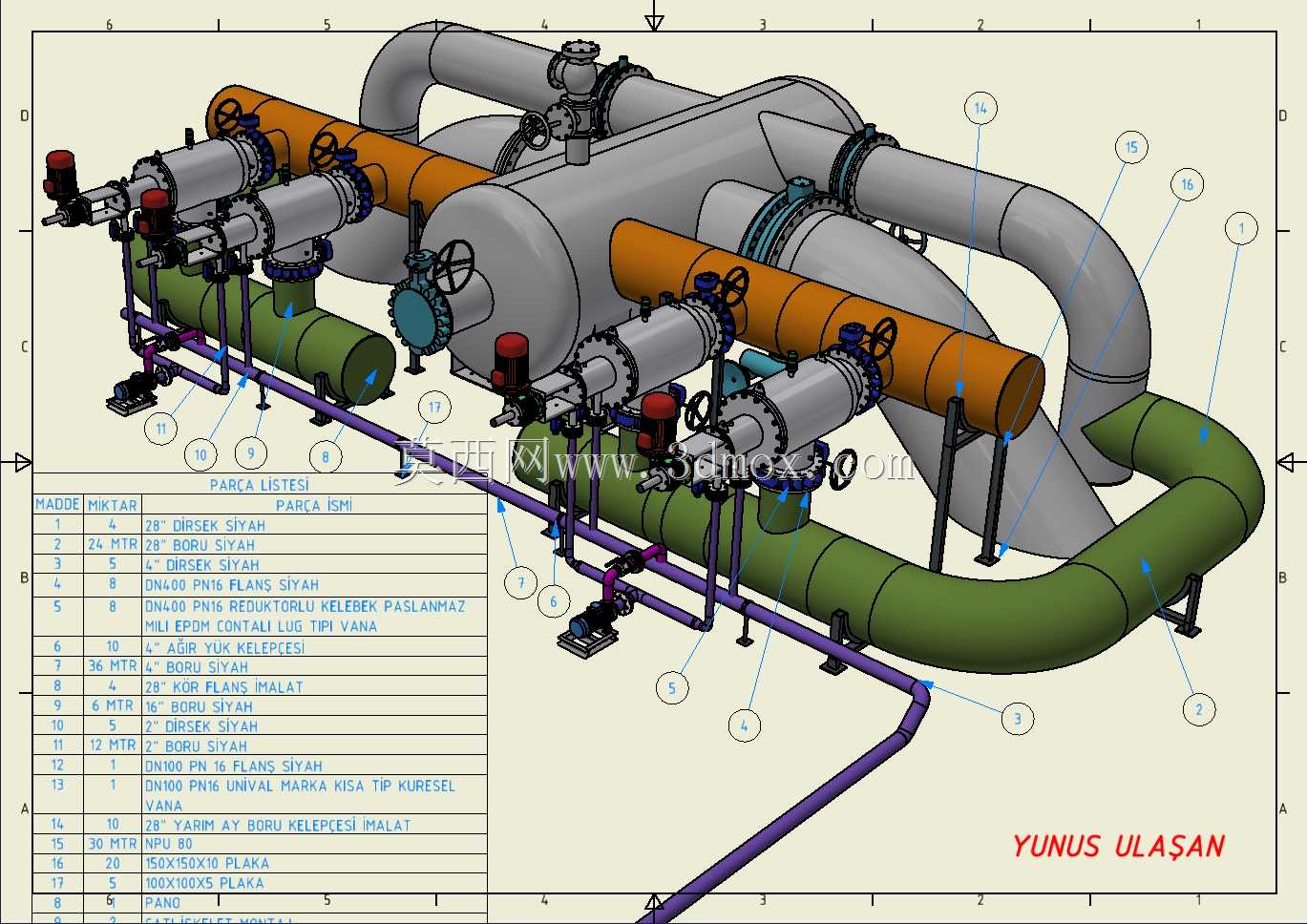

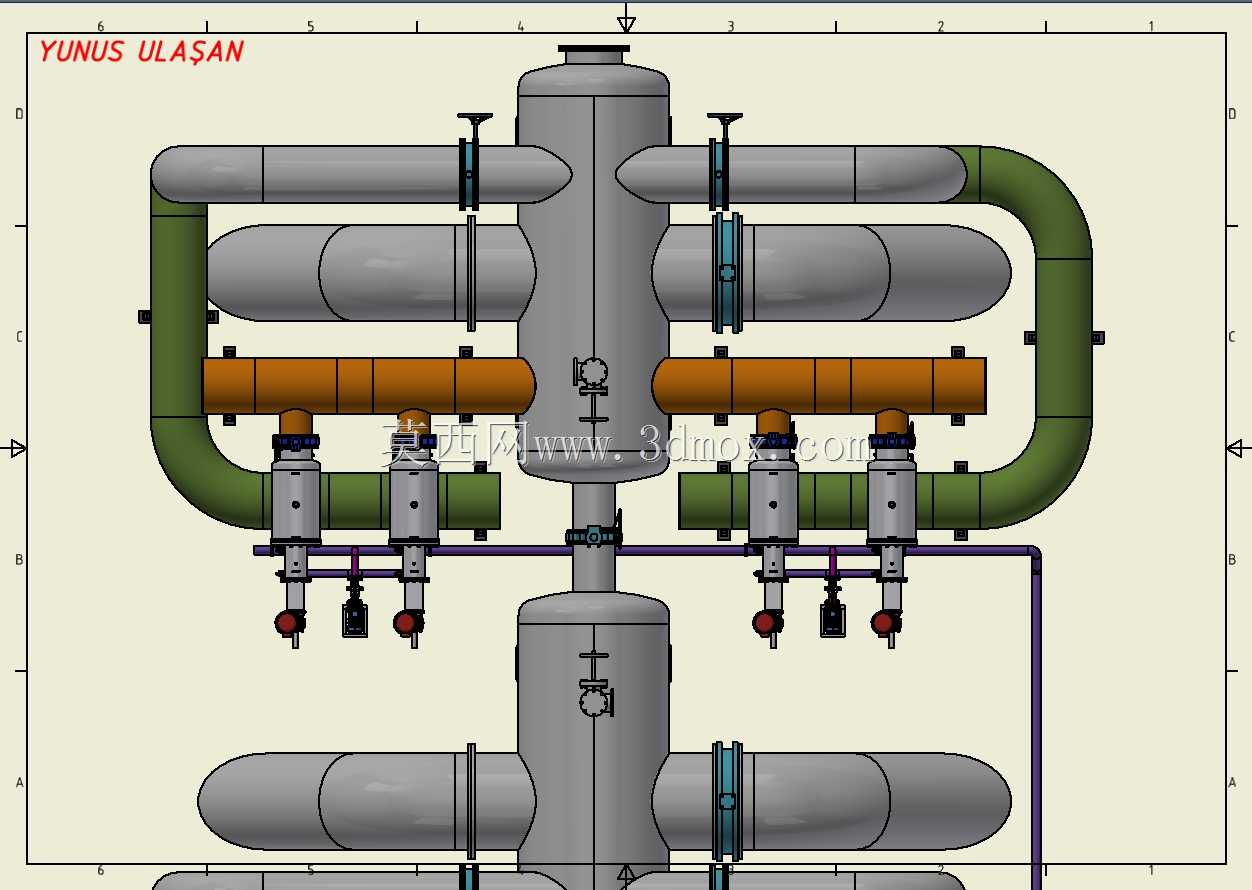

　　这套管线集成装置主要面向化工、热力、油气输送类厂区的介质中转分配场景，核心作用是完成多支路流体的汇集、分流、压力调节与通断控制，替代传统零散拼接的管线布局，减少现场安装的焊缝数量与泄漏风险点。从结构设计来看，整套装置采用卧式对称布局，核心承压罐体作为介质缓冲与分配的核心节点，两端采用标准椭圆封头结构，罐体上预留的接口全部采用法兰连接形式，匹配不同管径的输送管道，方便后期检修拆卸。罐体两侧对称布置的支路管线上，依次配置了手动截止阀、流量调节组件与旁路管线，橙色标识的管线为工艺主输送支路，绿色管线为回流与泄压旁路，紫色细管线为仪表引压管，用来外接压力、流量检测元件，实现运行参数的实时采集。设计阶段优先考虑了管线的应力分布，

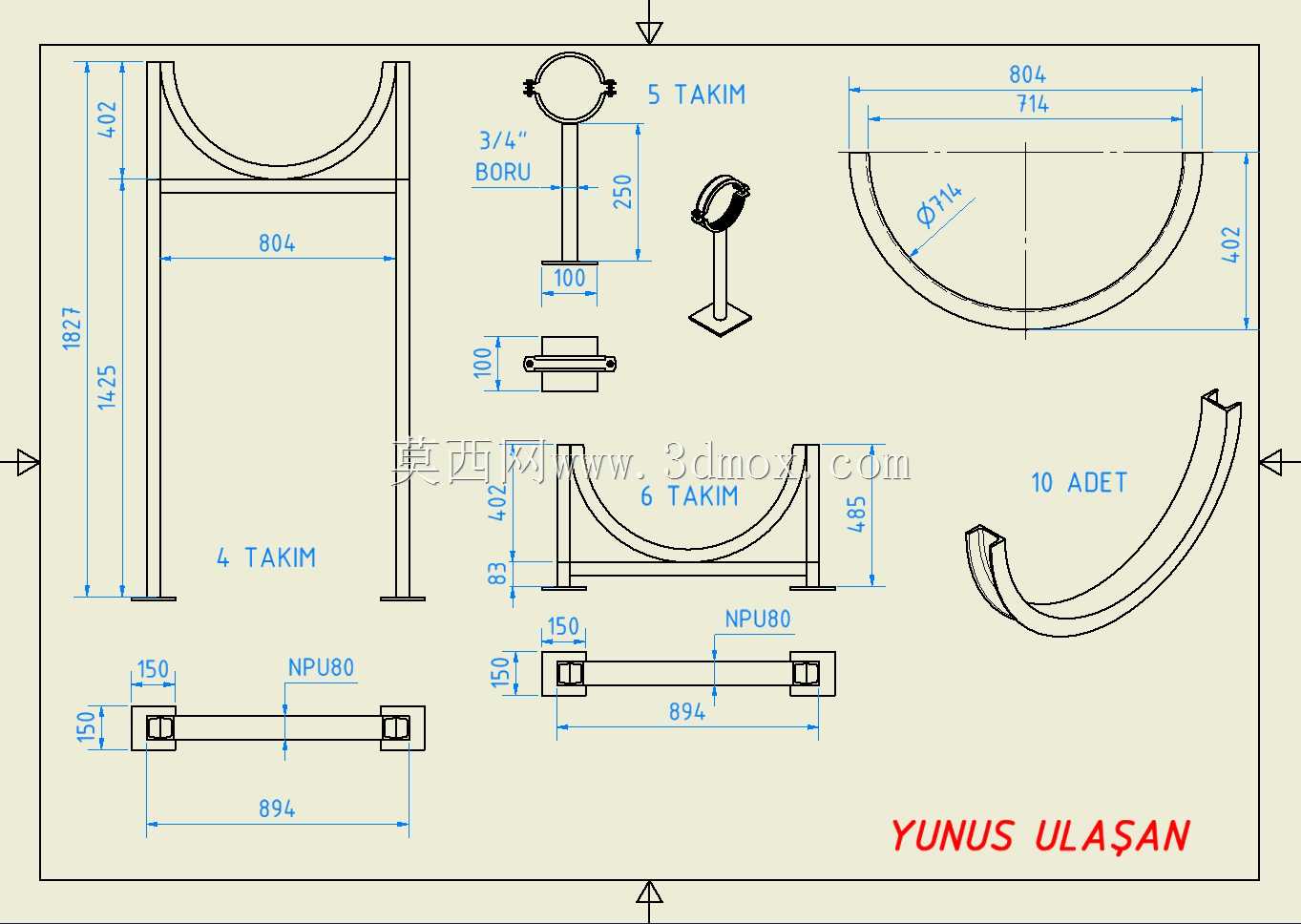

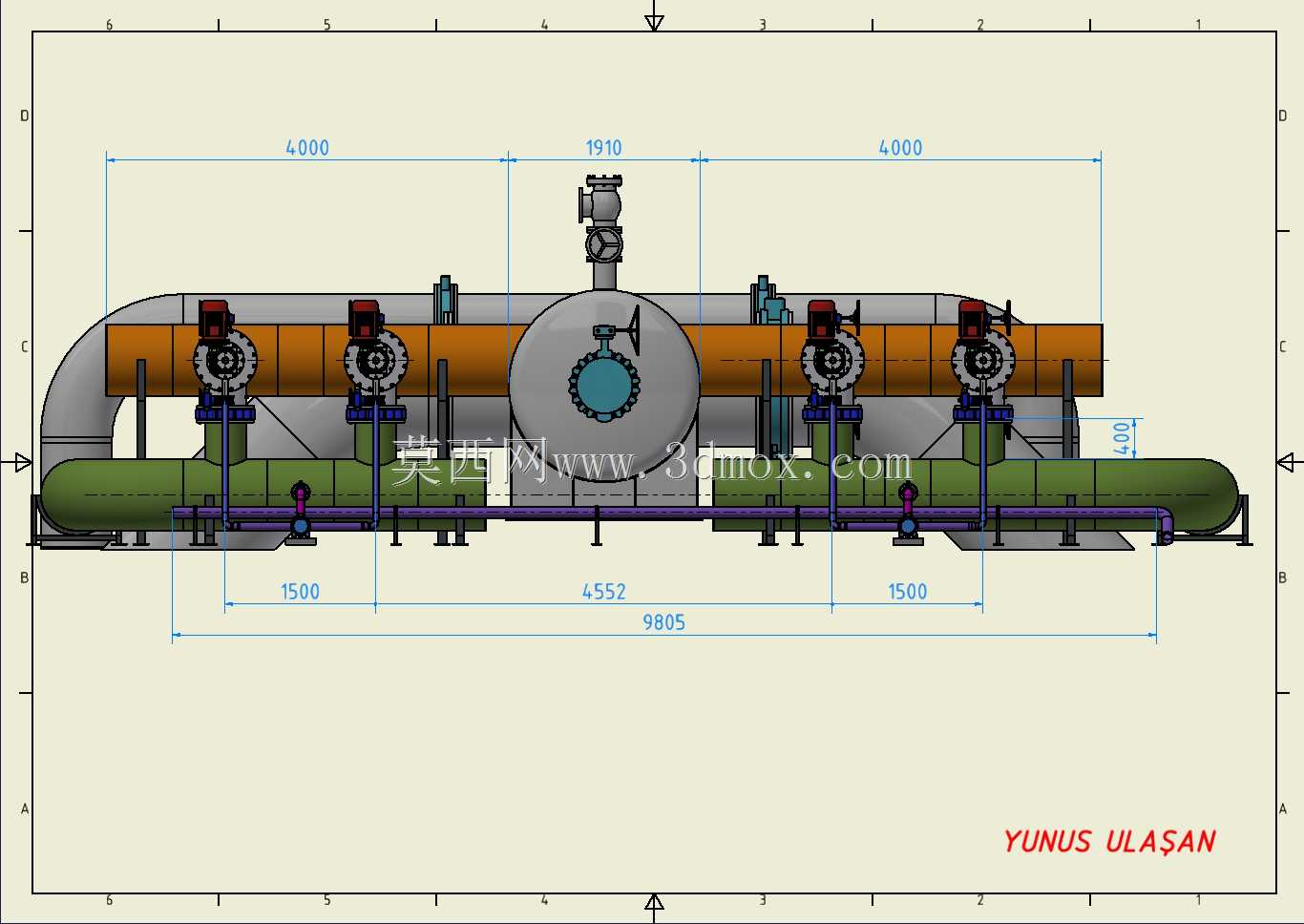

　　大口径弯管全部采用长半径弯头结构，降低介质输送过程中的沿程阻力，同时减少弯头处的介质冲刷磨损，管道支架的布置位置经过受力核算，避开了管线焊缝与法兰连接位置，支撑点间距符合工业管道设计规范，避免运行过程中因管线自重、介质重量产生的形变拉裂焊缝。安装边界方面，整套装置采用撬装式集成设计，底部的支撑鞍座预留了地脚螺栓安装孔，可直接固定在厂区混凝土设备基础上，不需要现场额外制作管线支架，外围管线接口全部布置在装置的同侧与上下端，方便对接厂区来液与输出管线，装置侧面预留了足够的阀门操作空间，手动阀门的操作手柄距离操作平台的高度符合人体工程学要求，日常巡检时不需要额外登高或者探身即可完成阀门开闭操作。功能层面，

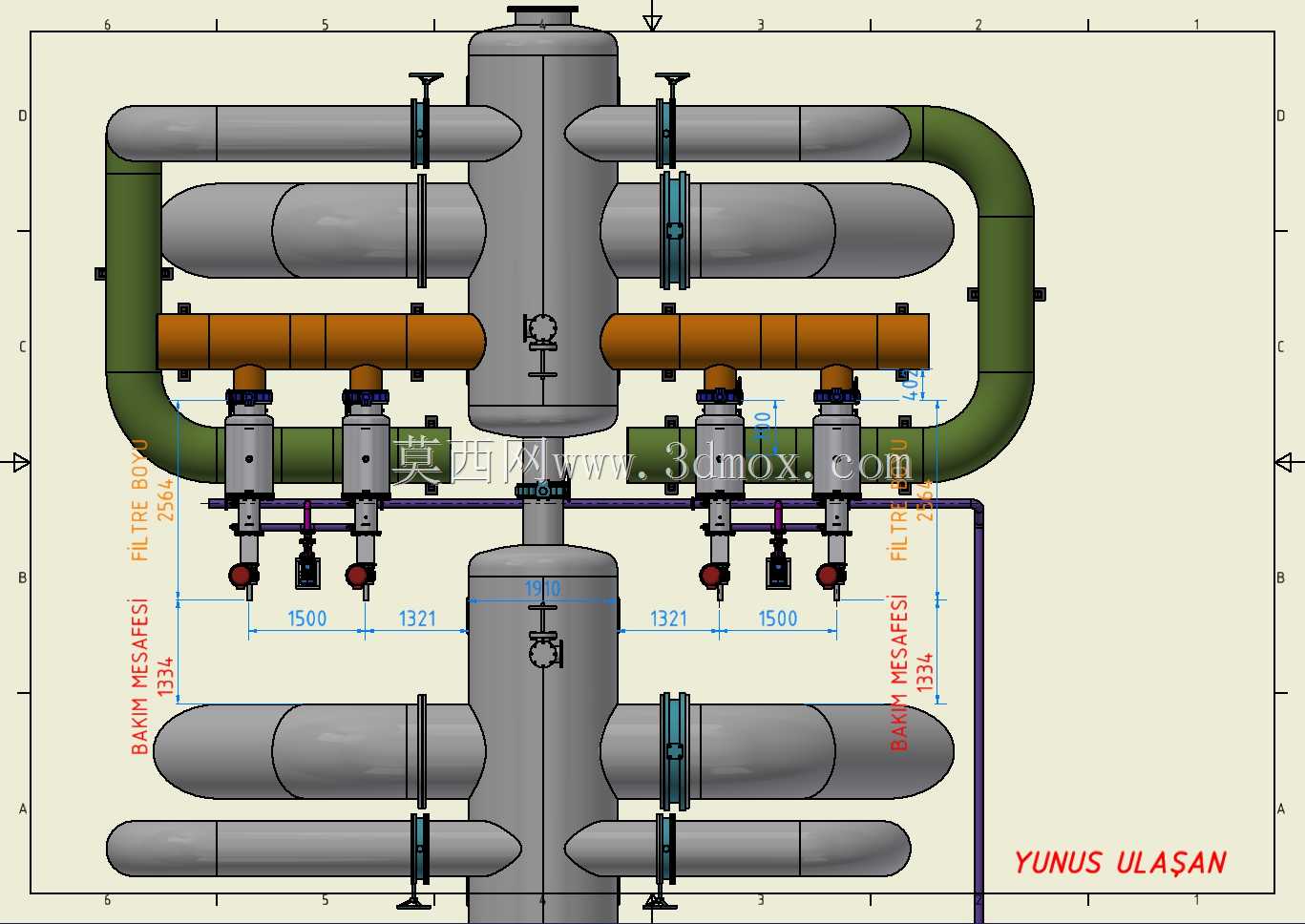

　　这套装置可同时实现多路介质的混合输送、单路介质的多支路分配，旁路管线可在主路检修时完成介质的临时导排，不需要全线停输即可完成局部组件的更换，罐体上预留的排污口布置在罐体最低点，可定期排出介质沉积的杂质，避免杂质堵塞下游阀门与仪表。设计过程中对管线的排布做了分层处理，大口径主管道布置在底层与中层，小口径仪表管与旁路管布置在最上层，避免不同管径管线交叉干扰，法兰连接位置全部预留了螺栓拆装的操作空间，后期更换密封垫片时不需要拆除相邻管线即可完成作业。针对不同介质的输送需求，这套装置的管线材质可根据介质腐蚀性、温度压力参数做对应调整，当前模型的壁厚取值参考了中低压工业管道的常用标准，承压等级适配多数常规工业流体输送工况，不需要额外做结构加强即可满足1.6MPa级别的输送压力要求。
