网纹滚花圆柱握持操作件结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:333766
  • 网纹滚花圆柱握持操作件结构设计
  • 网纹滚花圆柱握持操作件结构设计
  • 网纹滚花圆柱握持操作件结构设计

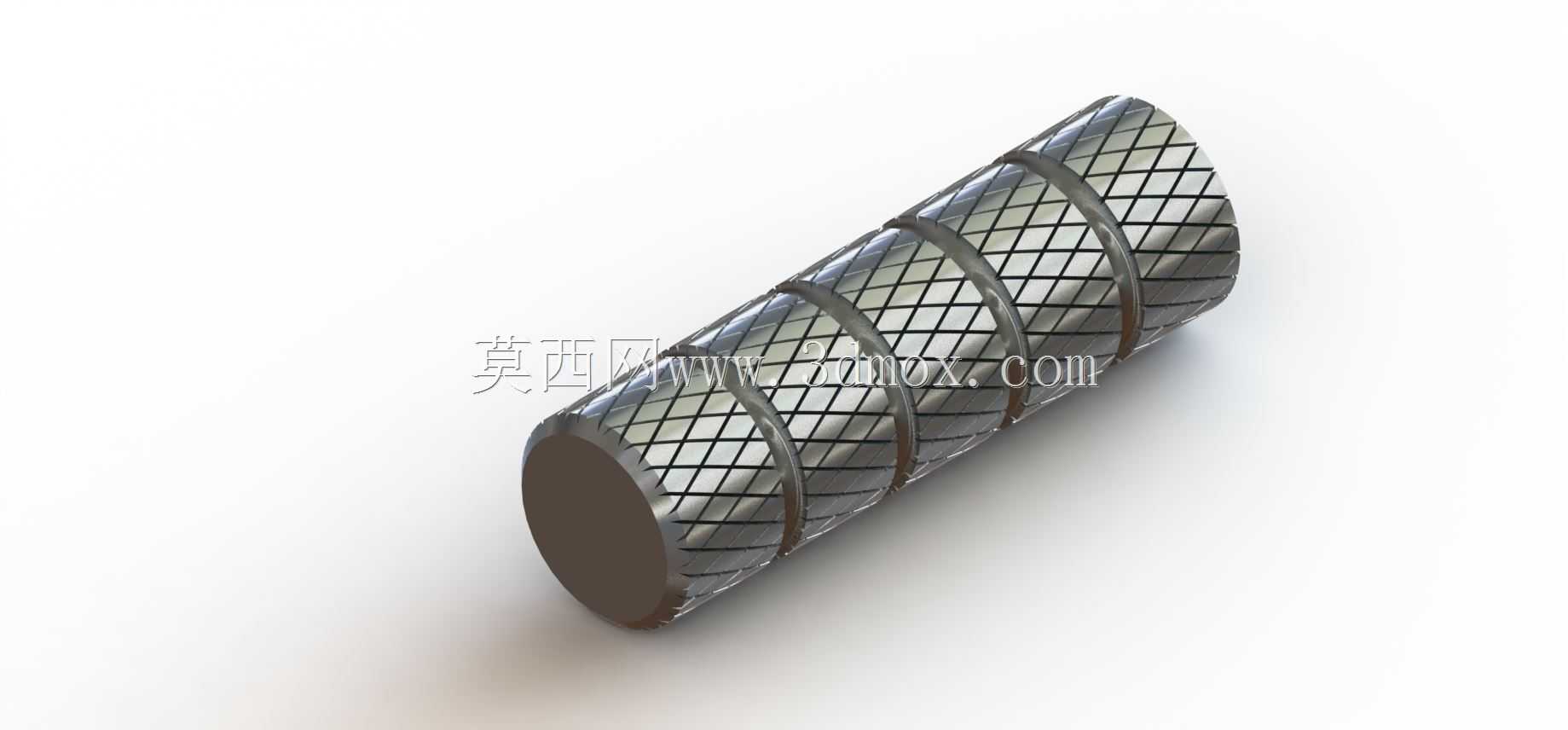

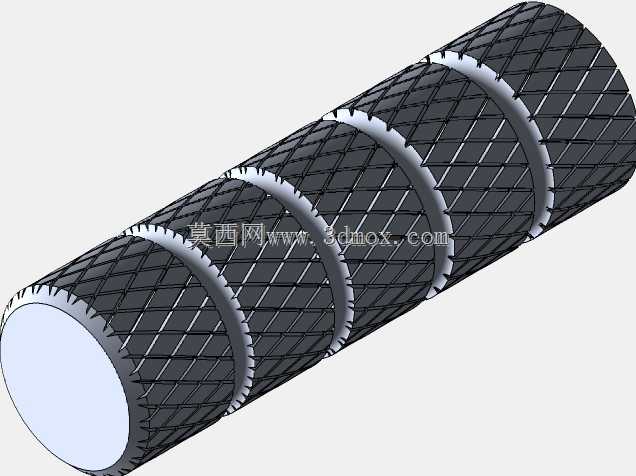

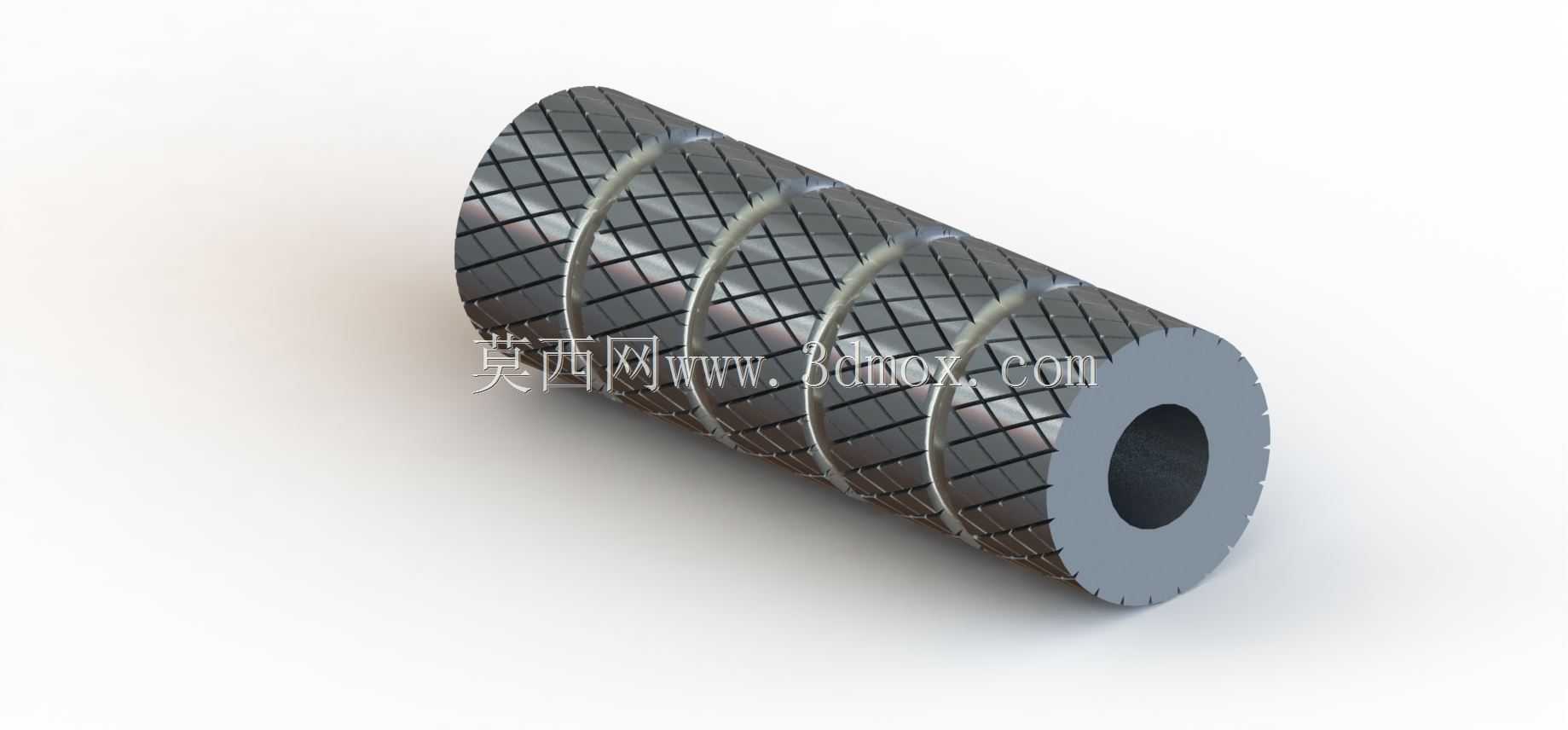

在手动工装夹具、小型检测设备、调节机构的操作端设计中,这类带网纹滚花的圆柱握持件是应用频次极高的结构零件,很多刚入行的结构设计人员容易忽略这类小零件的细节设计,往往直接调用标准件库的简化模型,实际落地加工后才发现握持打滑、硌手、安装干涉等问题,反而拖慢整机组装调试的进度。这类零件的核心功能是为操作人员提供手动施力的接触界面,常见于工装夹具的锁紧旋钮、检测设备的调节拨杆、小型设备的定位销操作端,部分需要手动插拔的定位圆柱销也会在端部加工这类网纹结构,避免手上沾有切削液、润滑油时操作打滑。从设计思路上看,外圆表面的网纹滚花不是为了装饰,滚花的纹路深度、网格密度直接和握持摩擦力相关,常规工况下纹路深度控制在0.3-0.5mm即可,网格夹角采用90度交叉滚花,相比直纹滚花能提供周向和轴向两个方向的摩擦力,不管是旋转施力还是轴向插拔施力都能保证足够的摩擦系数,不会出现施力时手部滑脱的问题。滚花段之间的环形凹槽不是工艺退刀槽那么简单,凹槽的宽度控制在2-3mm,深度略大于滚花深度,一方面是滚花加工时分段走刀的工艺避让位,避免滚花刀在行程末端出现纹路乱牙的问题,另一方面能在长期使用后积存少量手部接触带来的汗液、油污,不会让整个握持面都被油液覆盖,间接提升握持的可靠性。零件的主体采用圆柱结构,一端为平面封闭结构,安装时可根据实际需求在封闭端加工内螺纹孔或者定位销孔,和内部的调节螺杆、定位杆进行过盈配合或者螺纹连接,安装边界需要注意,滚花段的外径要比安装配合段的外径大1-2mm,形成一个限位台阶,安装时台阶面贴紧被固定件的表面,既可以控制零件的安装深度,也能避免滚花纹路刮蹭被安装件的表面涂层。尺寸设计上,这类握持件的外径常规在20-30mm区间,刚好适配成年男性手指的握持围度,长度根据实际操作空间调整,常规长度在60-100mm,保证握持时至少有三根手指能接触到滚花表面,施力时不会因为接触面积过小导致局部压强过大硌手。很多设计人员在建模时容易忽略滚花的实际建模,直接用贴图代替滚花结构,后续做干涉检查、装配模拟时就会出现误差,实际滚花加工后外径会比滚花前的坯料外径大0.2-0.4mm,如果建模时没有预留这个尺寸余量,装配时就会出现滚花段和周边零件的间隙不足,甚至出现运动刮蹭的问题。另外零件的非滚花端面如果是和其他零件接触的配合面,建模时要注意端面和外圆的垂直度控制在0.02mm以内,避免安装后出现歪斜,影响调节或者定位的精度。表面处理方面,这类零件一般采用45号钢加工后做发黑处理,或者采用不锈钢材质直接做滚花加工,不需要额外做抛光处理,滚花的纹路本身就能掩盖加工过程中的轻微划痕,也能提升使用过程中的耐磨性能,长期握持使用后也不会因为表面磨损出现打滑的问题。在做整机结构布局时,这类操作件的安装位置要预留至少30mm的手部操作空间,周边不能有尖锐的凸台或者棱角,避免操作人员施力时手部被磕碰,滚花段的位置要高出周边安装面至少10mm,保证手指能顺利环绕握持,不会因为空间不足导致只能用指尖捏持,施力不足影响操作效率。
