麦克马斯特卡尔标准6号圆珠传动链结构

　　这款圆珠链结构在日常工程应用里覆盖的场景其实比多数人认知的要广，小到设备检修门的防丢挂链、工装夹具的限位牵拉部件，大到轻型输送线的柔性牵拉段、低压电气柜的门体接地跨接辅助构件，甚至部分户外小型设备的柔性吊挂连接件都能见到同结构的身影。不同于重载滚子链需要匹配链轮做高精度啮合传动，这类圆珠链的核心作用是传递小载荷的牵拉力，同时依靠球节之间的万向转动特性实现多方向的弯折适配，不需要严格的直线传动路径，在安装空间受限、传动轨迹存在多段弯折的场景下，适配性远高于刚性连杆或者普通铰接链。

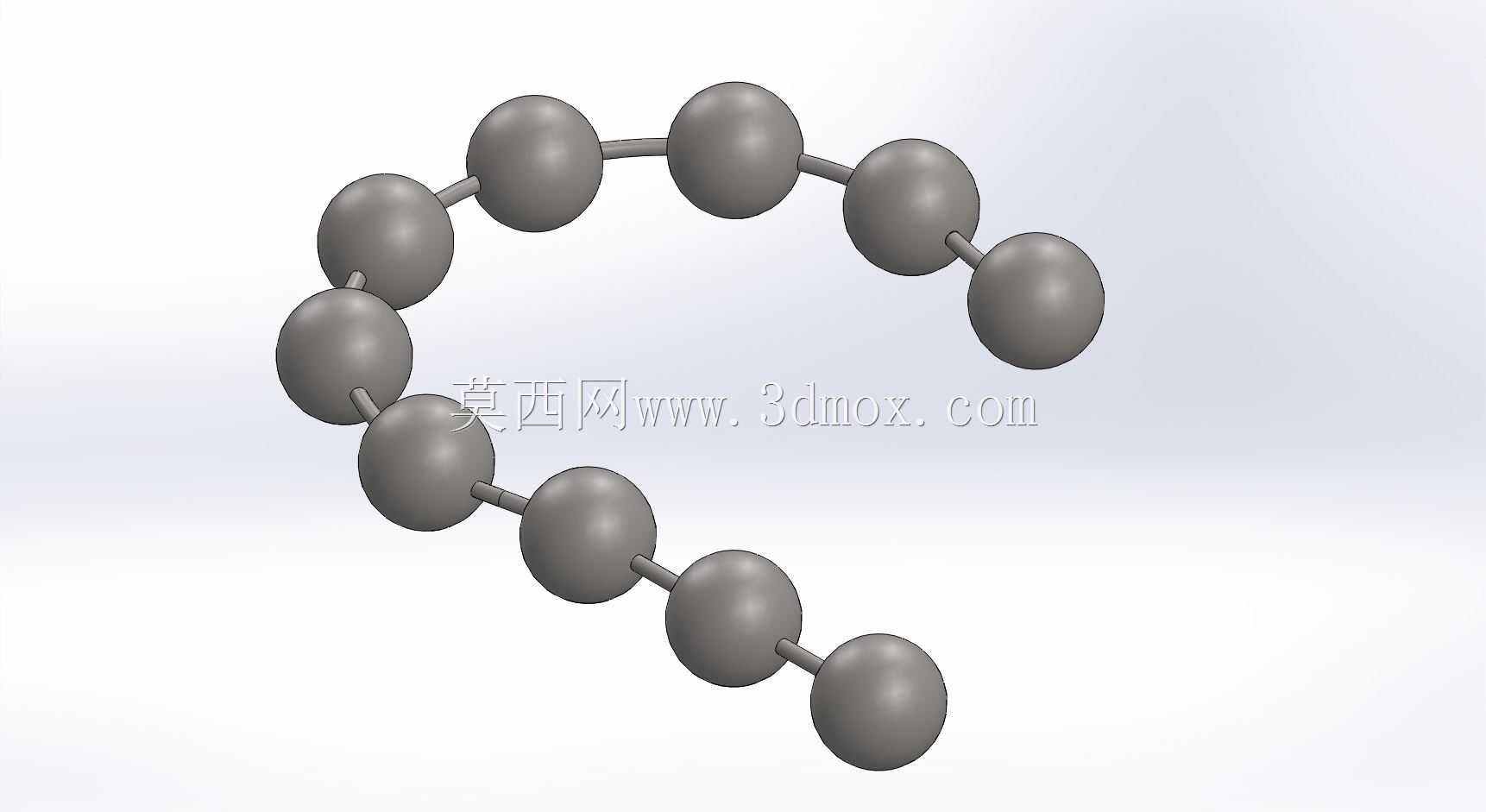

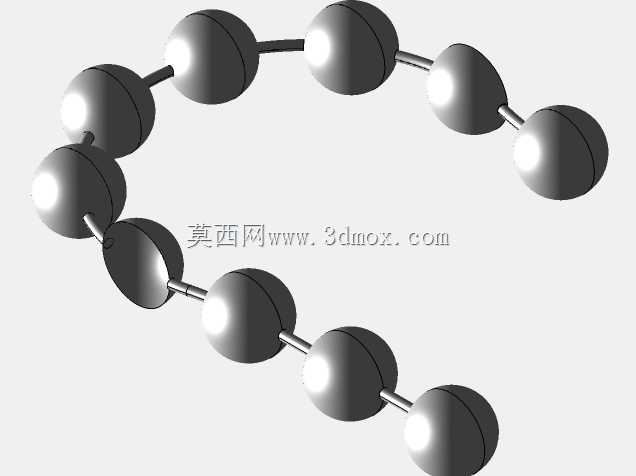

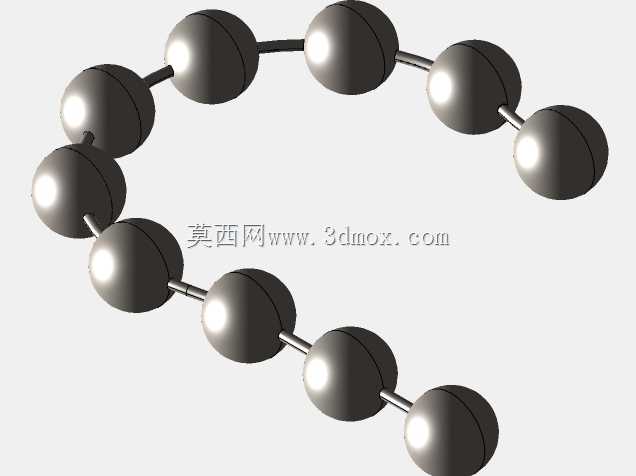

　　从结构设计逻辑来看，每一个链节都采用等径实心圆珠作为主体受力件，相邻圆珠之间通过细径的连接柱做一体式衔接，没有额外的销轴、套筒等拆分零件，整体结构的零件集成度很高，不存在小零件松脱掉落的风险，这一点在有洁净要求的设备内部使用时优势格外明显，不会因为连接件脱落造成设备内部卡滞或者污染。圆珠的球面设计让相邻链节之间的弯折角度可以达到任意方向的30度以上，整链弯折成环形或者不规则曲线时，每一节的受力都能均匀传递，不会出现普通铰接链在非铰接方向弯折时的卡滞、应力集中问题。

　　做三维结构设计的时候，首先要明确的是安装边界的尺寸约束：单颗圆珠的直径决定了整链的最小弯折半径，通常最小弯折半径不能小于圆珠直径的2.5倍，否则相邻圆珠的球面会发生硬接触，无法顺畅弯折，长期强行弯折还会造成连接柱位置的应力疲劳断裂。连接柱的直径需要匹配实际使用的载荷要求，通常连接柱的有效受拉截面积不低于整链额定拉力对应的安全截面积，安全系数按照使用场景取3到5倍不等，如果是用于经常反复弯折的动态牵拉场景，连接柱和圆珠衔接的位置必须做R角过渡，不能出现直角台阶，避免交变应力集中造成断裂。

　　实际选型应用的时候，要注意这类圆珠链不适合用于大载荷的动力传输，它的额定拉力通常在几十牛到几百牛区间，仅适合轻型牵拉、吊挂、防丢类的使用场景。安装时两端的固定件需要匹配圆珠的直径做包络式固定，不能直接夹持在连接柱位置，否则会造成连接柱受剪断裂，固定端的内孔要留出足够的间隙，让链节端部可以在固定件内小范围转动，避免端部链节长期处于硬弯折状态。如果是用于有腐蚀环境的场景，对应结构可以调整材质为不锈钢或者工程塑料，但三维建模时的尺寸配合逻辑不需要改动，只需要根据材质的强度参数调整连接柱的直径即可。

　　建模过程中要注意每一颗圆珠的同轴度偏差控制，相邻圆珠的球心连线要和连接柱的轴线完全重合，否则装配后整链会出现自然弯曲的内应力，自由放置时无法保持顺直状态，影响实际安装后的使用效果。整链的链节数量可以根据实际需要的长度灵活调整，单节链节的长度误差要控制在0.1mm以内，多节拼接后累计误差不会造成整链长度偏差过大，匹配安装尺寸时不需要额外做长度修正。另外要注意，圆珠的表面粗糙度不需要过高，普通机加工或者冲压成型的表面即可满足使用要求，过高的表面精度反而会提升加工成本，对于这类以牵拉、弯折为核心功能的构件来说没有实际意义。
