摩托车后制动主缸结构设计

　　在两轮机动车的制动系统布局里，后制动主缸是衔接操纵输入与制动执行端的核心液压转换部件，这款适配大排量街跑车型的后制动主缸，在结构设计上充分考虑了骑乘场景下的操作逻辑与安装空间约束。从实际装车场景来看，这类主缸通常布置在车架右侧脚踏区域附近，通过推杆与后制动踏板联动，骑手脚部施加的踏板力经过杠杆放大后传递到主缸推杆，推动主缸内部活塞建立液压压力，通过制动管路将压力输送到后制动卡钳，推动卡钳活塞夹紧制动盘实现后轮减速。

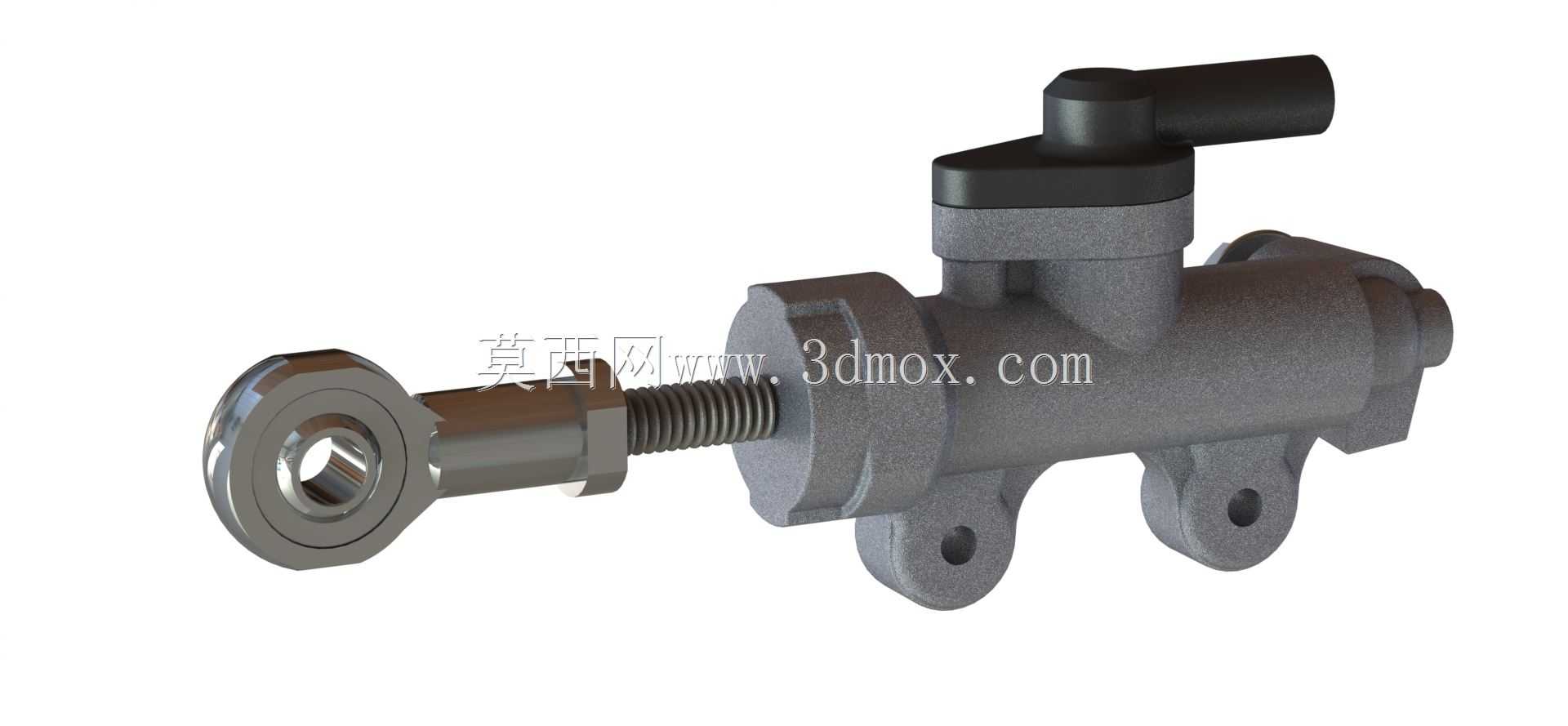

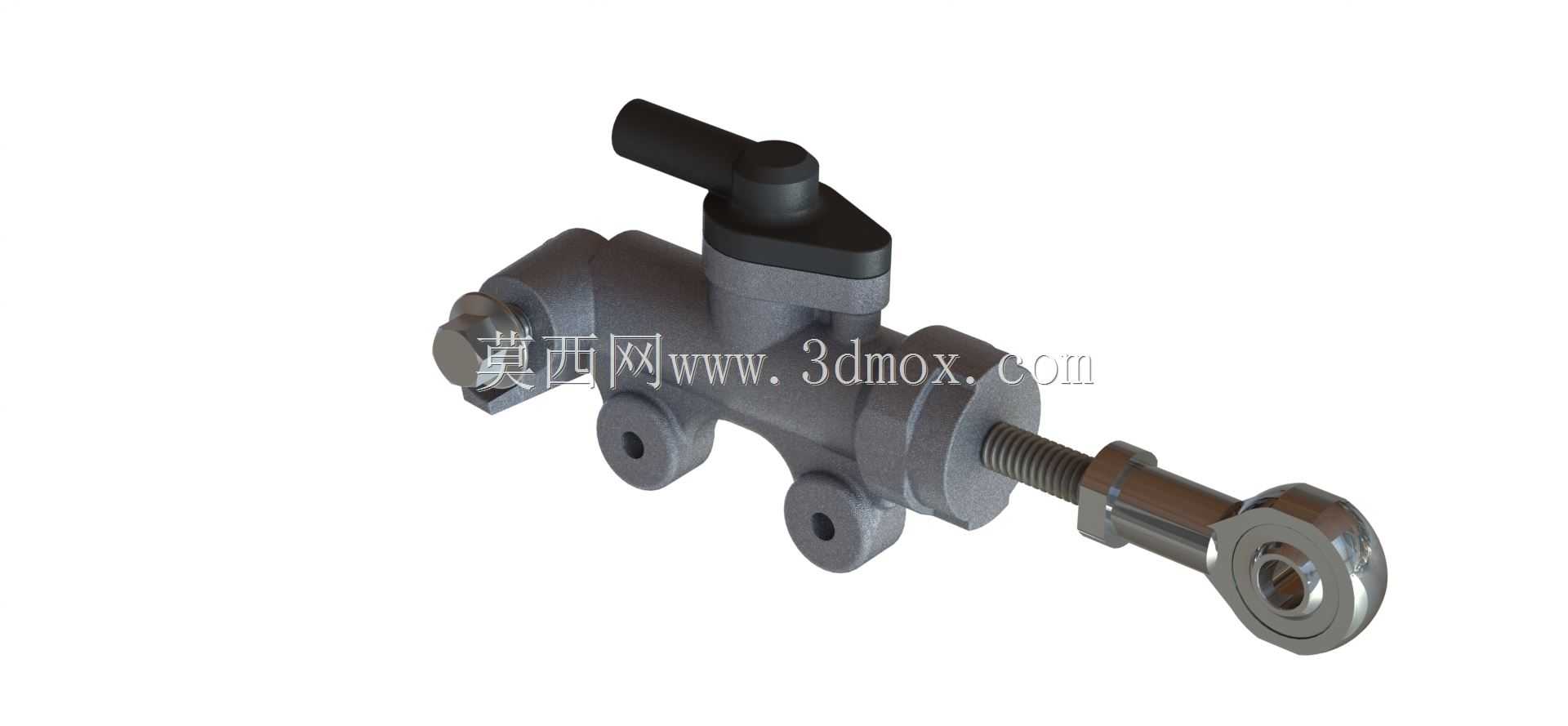

　　从功能特性上看，该主缸采用单活塞液压输出结构，缸体集成了两个带安装孔的固定支耳，支耳的孔位间距、孔径尺寸经过匹配对应车型的车架安装点设计，安装时通过螺栓穿过支耳孔将主缸固定在车架预设的安装座上，安装边界需要预留出推杆的往复运动空间，同时要避开脚踏杆、排气前段、车架加强筋等周边部件，避免运动干涉。主缸上部设置的储液腔用于存储制动液，补偿制动片磨损带来的液量变化，同时平衡系统内的压力波动，顶部的加注口结构可以方便后期维护时补充制动液，排气螺钉的位置设计在缸体较高位置，便于制动系统装配和维护时排出管路内的空气，避免空气进入液压系统导致制动手感发软、制动力传递滞后的问题。

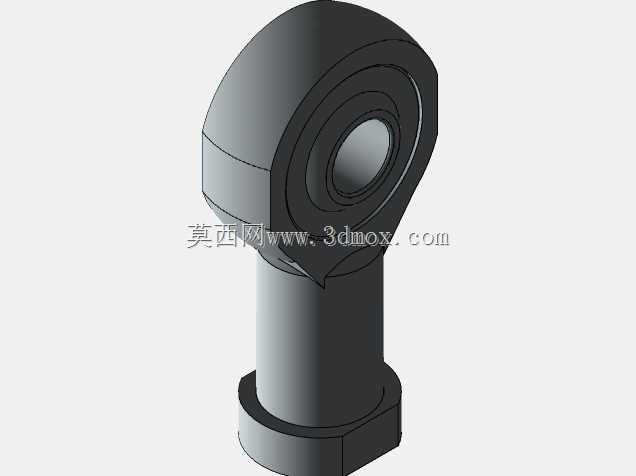

　　设计思路上，这款主缸的推杆端采用了球铰连接结构，与制动踏板的连接端可以实现小角度的自适应摆动，抵消踏板转动过程中带来的角度偏移，避免推杆受到侧向弯矩导致密封件偏磨、卡滞，延长主缸的使用寿命。缸体本体采用金属材质一体铸造成型后再做机加工，保证缸体内孔的圆柱度与表面粗糙度，满足活塞密封圈的密封要求，减少液压泄漏的风险。操纵端的拨杆结构与驻车制动机构联动，在车辆长时间停放时可以锁止制动压力，实现后轮驻车制动的功能，避免车辆在坡道停放时出现溜车的情况。

　　从安装尺寸的匹配逻辑来看，主缸的整体长度方向沿着推杆运动轴线布置，缸体外径尺寸控制在紧凑范围内，适配大排量摩托车车架周边局促的安装空间，两个安装支耳的位置相对于主缸轴线的高度差经过精准计算，保证装车后主缸轴线与推杆运动方向的同轴度误差在允许范围内，减少运动过程中的侧向力。出油口的位置设置在缸体侧面，朝向制动管路的走向布置，减少管路的弯折角度，降低液压阻力，同时避免管路与周边部件产生摩擦磨损。在实际使用过程中，主缸的活塞回位弹簧可以在松开制动踏板后推动活塞快速回位，解除制动压力，避免制动片拖磨导致的异常磨损与动力损耗，活塞上的主密封圈与副密封圈分别负责高压腔的密封与储液腔的液量补偿，密封件的材质选用耐制动液腐蚀的橡胶材料，适应制动系统长期工作时的温度变化与化学腐蚀环境。

　　对于结构设计从业者来说，这类主缸的建模过程需要重点关注运动部件的行程匹配，推杆的伸出长度需要与踏板的自由行程、工作行程相匹配，保证踏板在初始位置时主缸活塞处于补偿孔打开的状态，避免制动拖滞；在最大踏板行程位置时活塞不会顶到缸体底部，留出足够的安全余量。安装支耳的强度需要满足制动时的反力要求，在建模时需要对安装孔周边的结构做加强处理，避免长期受力后出现支耳断裂的问题。同时，主缸的外形结构需要考虑铸造工艺的拔模角度，壁厚保持均匀，避免铸造过程中出现缩孔、气孔等缺陷，机加工面的设计要尽量集中，减少加工工序，降低生产制造成本。在三维建模过程中，需要准确还原各部件的配合关系，比如活塞与缸体的间隙配合、密封圈的沟槽尺寸、推杆与活塞的连接结构，这些细节直接影响到后续结构验证与样件试制的准确性，为后续的制动系统匹配计算、安装干涉检查提供可靠的数字模型基础。
