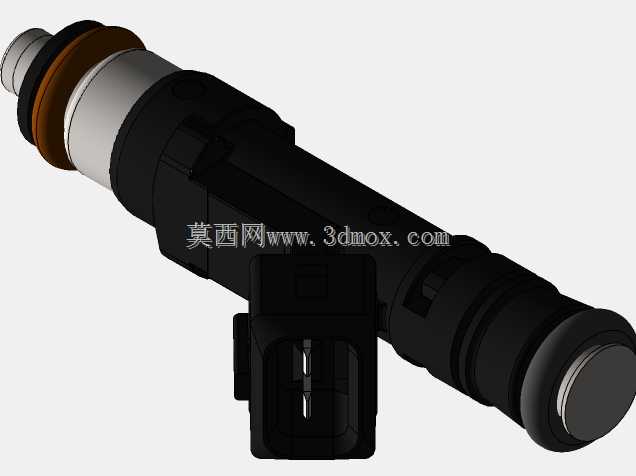

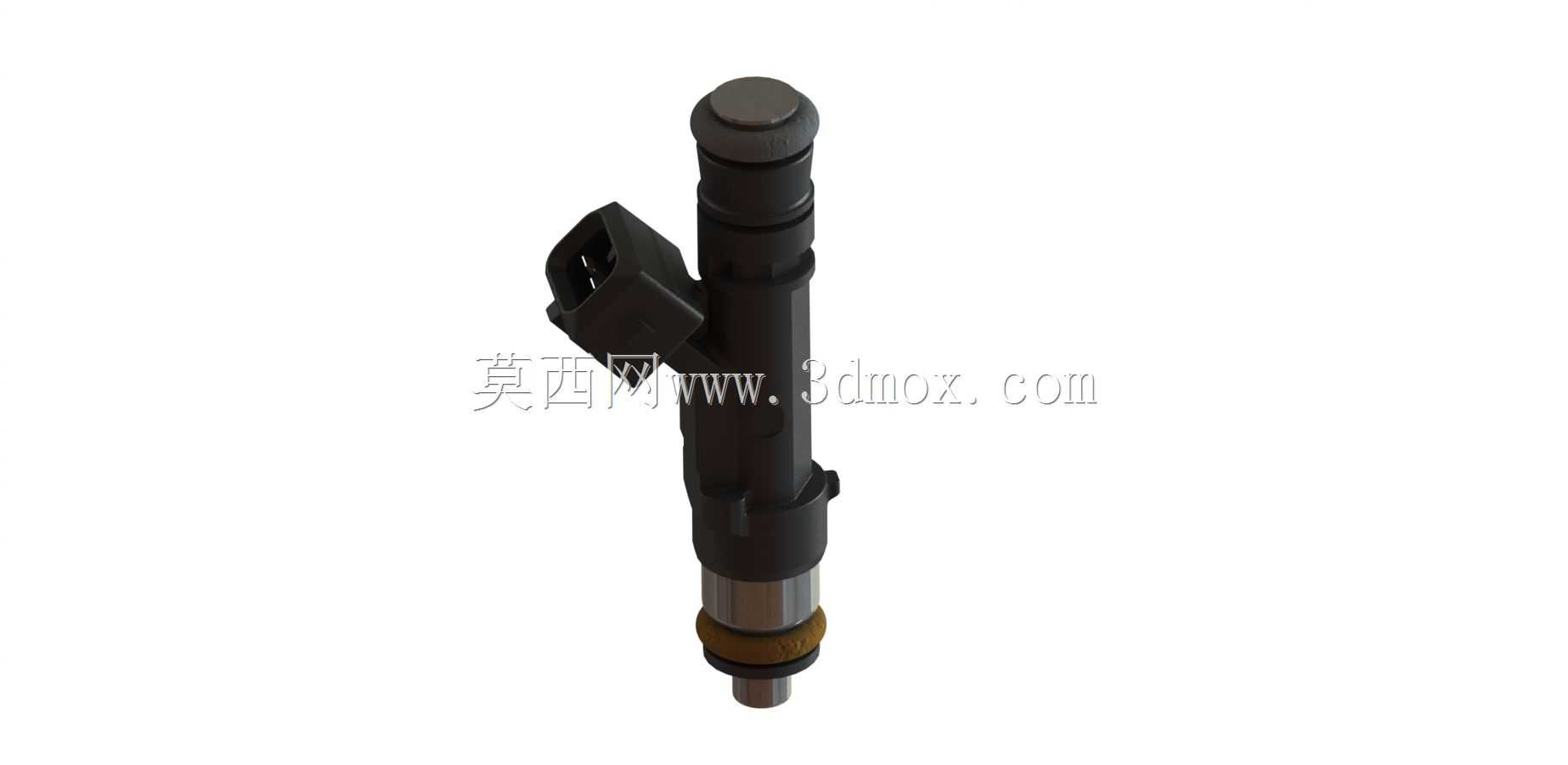

博世EV14S型汽车燃油喷油器结构模型

在车用汽油发动机的燃油供给系统里，喷油器是决定空燃比控制精度、动力输出平顺性与排放水平的核心执行部件，这款博世EV14S喷油器的三维结构，完全还原了量产配套件的真实装配关系与外形边界，能直接用于发动机进气系统建模匹配、教学演示结构拆解、改装方案的空间校核工作。做动力总成布置的时候，最先要卡的就是喷油器的安装边界，这款EV14S属于顶置进气管喷射的标准规格，上部进油端采用行业通用的快插接口结构，外径尺寸匹配常规10mm燃油管的卡接公差，插装深度预留了足够的密封余量，不会出现装配后渗油的问题；侧置的电气接插件采用标准的两针防脱结构，插接方向与喷油器本体轴线呈固定夹角，布线时可以提前预留接插件的插拔操作空间，避免和进气歧管的加强筋、真空管路产生干涉。下部的喷油端采用阶梯式密封结构，配套的O型圈槽尺寸完全按照EV14系列的通用规范设计，装入进气歧管的安装座后，密封压缩量控制在合理区间，既能保证低压燃油工况下的密封可靠性，也不会因为压缩量过大导致O型圈过早老化失效，伸出喷嘴的长度刚好对准进气门的背侧位置，能让喷出的燃油在进气气流的裹挟下更好地雾化，和空气充分混合。从功能设计逻辑来看，这款喷油器的内部电磁驱动结构经过多代迭代，衔铁的升程经过精准匹配，响应速度可以满足高转速工况下的多次喷射需求，不管是冷启动阶段的加浓喷射，还是暖机后的稀薄燃烧控制，都能精准控制每次的喷油量偏差在极小范围内。本体的外壳采用高强度工程塑料与金属嵌件注塑成型，既减轻了整体重量，也能抵御机舱内的油污、温度交变带来的腐蚀，上部的金属限位结构可以保证喷油器压入安装座后轴向位置固定，不会因为发动机运行的振动出现移位。很多做发动机改装或者进气歧管逆向设计的工程师，在建模阶段经常会忽略喷油器的实际外形细节，要么把接插件的方向做反，要么没给下部密封结构留够安装空间，最后打样装配的时候才发现干涉，这款精准还原的结构模型，可以直接导入装配环境里做静态干涉检查，提前规避这些低级错误。从实际应用场景来说，这款喷油器广泛配套在多款小排量自然吸气与涡轮增压汽油机上，覆盖了从家用代步车到入门性能车的动力配置，做售后配件的匹配设计、教学用的发动机解剖模型制作、或者是高校汽车专业的燃油系统原理演示，都可以直接参考这个结构。建模的时候还原了本体上所有的定位凸台、卡扣结构、密封槽的细节，甚至连喷嘴端部的微小倒角都和实物一致，不会出现简化过度导致的装配偏差。在做整车动力舱的热管理分析时，也可以借助这个模型的外形，模拟喷油器周边的空气流动，评估长时间高负荷运行后喷油器的温度是否在合理范围内，避免因为温度过高产生气阻影响供油稳定性。另外这款EV14S的安装孔位属于行业通用规格，很多改装用的大流量喷油器也沿用了相同的外形尺寸，做动力升级方案的时候，可以直接替换模型做匹配，不用重新测量安装边界，能节省大量的测绘时间。
