铃木1100GSXR右后摩托车连接支架

　　这款支架属于大排量街跑车型的后置连接构件，主要应用在铃木1100GSXR车型的右侧后部区域，承担相邻功能部件的安装定位与载荷传递作用，在整车结构中属于连接车身主副车架、固定附属部件的关键受力件。从实际装车场景来看，该支架位于车辆右侧后段，周边紧邻后摇臂、排气尾段、后座脚踏安装位以及后挡泥组件，日常行驶中需要承受来自路面的颠簸振动、附属部件的自重载荷，甚至在车辆侧倾过弯时还要分担部分结构应力，因此对结构强度和安装精度的要求远高于普通装饰性外覆盖件。

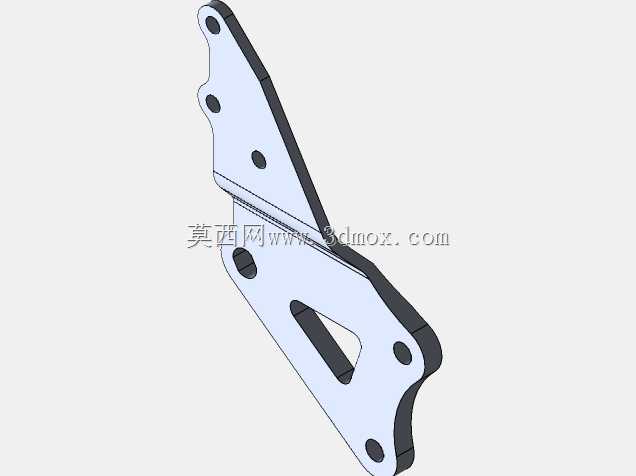

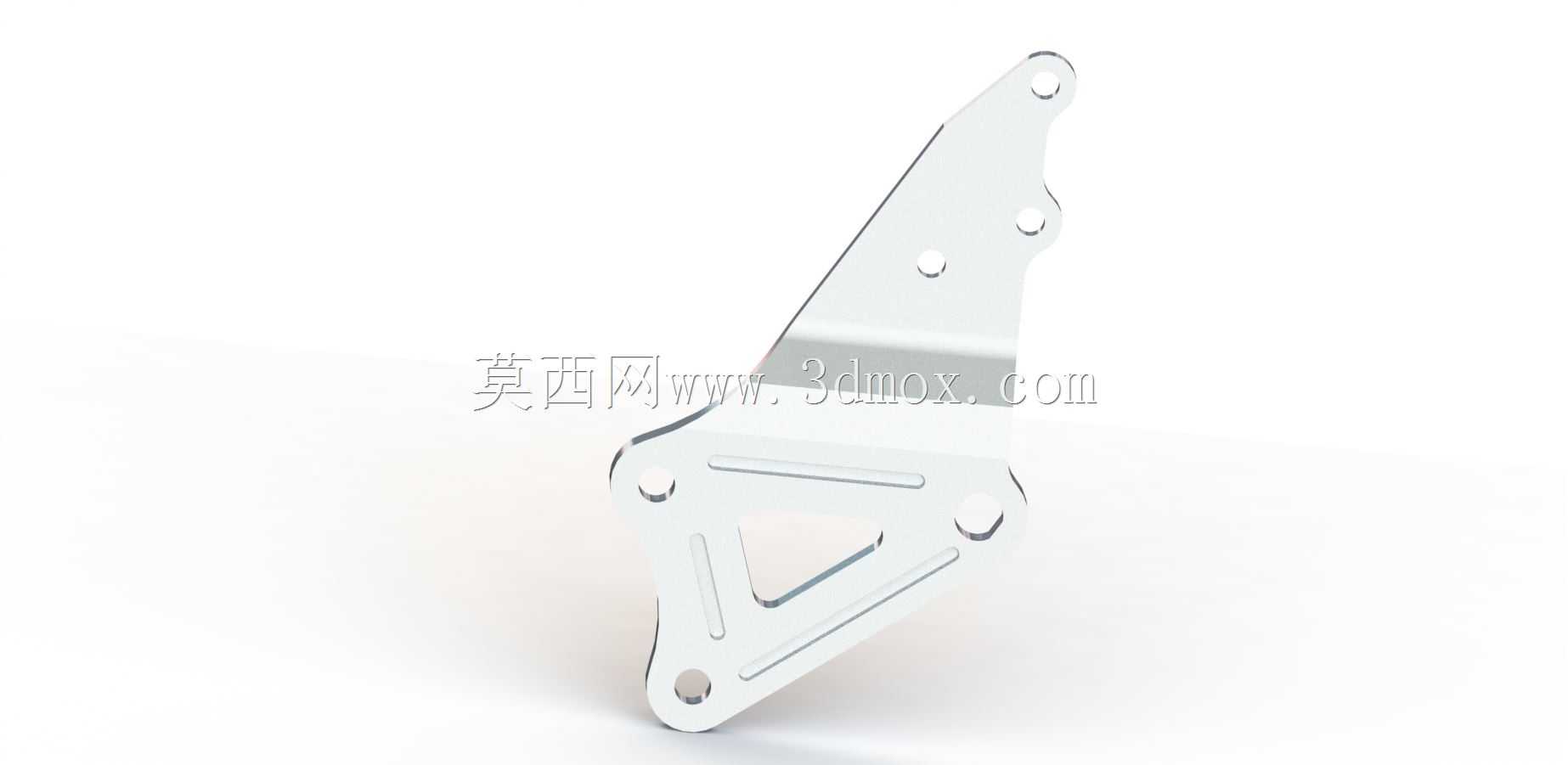

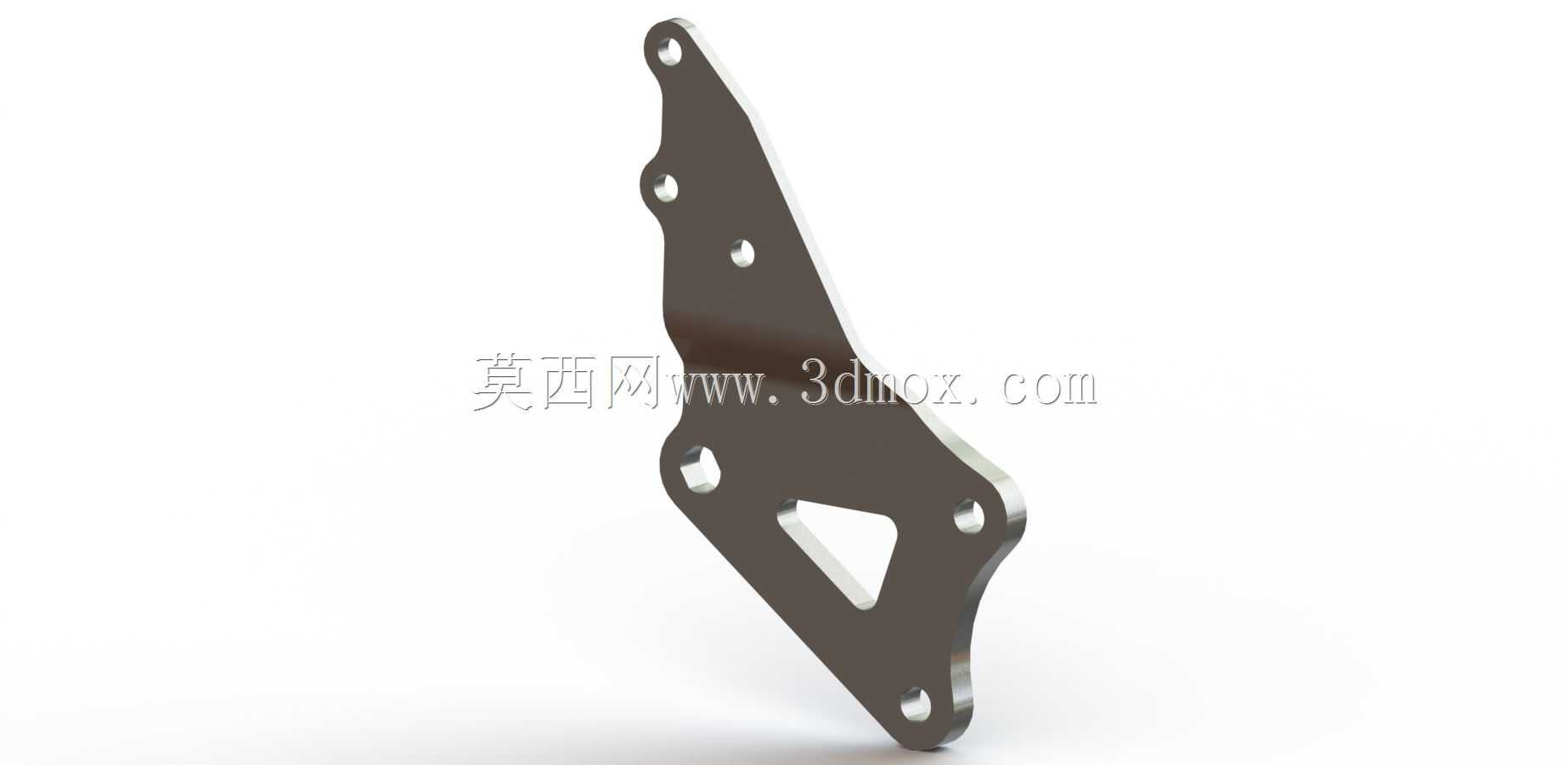

　　从结构设计思路来看，整体采用异形悬臂式构型，完全贴合该车型右侧后部的车身曲面走向，没有多余的外凸结构，避免与周边运动部件产生运动干涉。支架主体采用变厚度板材构型，上部区域做收窄处理，顺着车身侧盖的内轮廓向上延伸，设置三个沿走向排布的安装孔，用于与车身主副车架的预埋安装点对位连接，这部分的孔位公差控制在±0.1mm范围内，保证装车后支架不会出现错位偏移。下部区域做加宽加厚处理，设置三个分散排布的安装孔，分别对应不同附属部件的固定需求，其中靠近内侧的大尺寸三角镂空区域并非单纯为了减重，而是为了避让后减震器的运动行程，避免减震压缩过程中与支架发生剐蹭碰撞，同时镂空结构也能分散应力集中点，避免长期受振出现裂纹。

　　从安装边界来看，支架整体的外轮廓完全处于车身侧盖的包覆范围内，最外侧边缘与车身外覆盖件的内表面预留3mm的安全间隙，既不会因为间隙过大导致安装后出现松动异响，也不会因为间隙过小挤压外覆盖件造成漆面磨损。所有安装孔均采用沉孔设计，螺栓安装后头部完全沉入孔位内，不会突出支架表面，既保证了外观的平整性，也避免突出的螺栓头刮蹭周边线束或管路。支架的边缘全部做了圆角钝化处理，没有尖锐的冲切毛边，一方面避免装配过程中划伤操作人员，另一方面也防止长期使用中应力集中导致边缘开裂。

　　从功能特性来看，该支架的载荷分配经过针对性优化，上部与车架连接的三个孔位呈线性排布，能够将下部承载的载荷均匀传递到车架主体结构上，避免单个安装点受力过大出现滑牙或变形。下部的安装孔位根据不同部件的重量做了位置调整，重量较大的排气吊耳安装位设置在靠近支架主受力筋的位置，重量较轻的线束固定卡扣位设置在支架边缘区域，合理分配载荷的同时也优化了周边部件的走线布局。支架表面采用硬质阳极氧化处理，能够抵御日常行驶中的泥水侵蚀、砂石飞溅磨损，长期使用也不会出现锈蚀或表层脱落的问题，适配摩托车户外行驶的复杂使用环境。

　　在实际建模过程中，这类异形支架的曲面拟合需要完全匹配实车的安装点坐标，不能单纯依靠外观曲面做逆向，必须先锁定所有安装孔的空间坐标，再根据周边部件的运动包络线反推支架的外轮廓，最后通过有限元分析校核应力集中区域，对受力较大的转角位置做圆角过渡或局部加厚处理，才能保证模型装车后的实际可用性。很多新手在做这类摩托车支架建模时，往往只关注外观的相似度，忽略了安装孔的位置公差和周边部件的运动间隙，导致打印或加工出来的零件无法装车，甚至出现运动干涉损坏周边部件的问题。这款支架的建模过程中，特意对所有安装孔的同轴度、孔位间距做了参数化约束，修改孔位尺寸时可以同步更新关联的结构特征，方便后续适配同系列不同年款的车型改型需求。
