桌面式双人摇杆复古街机结构设计

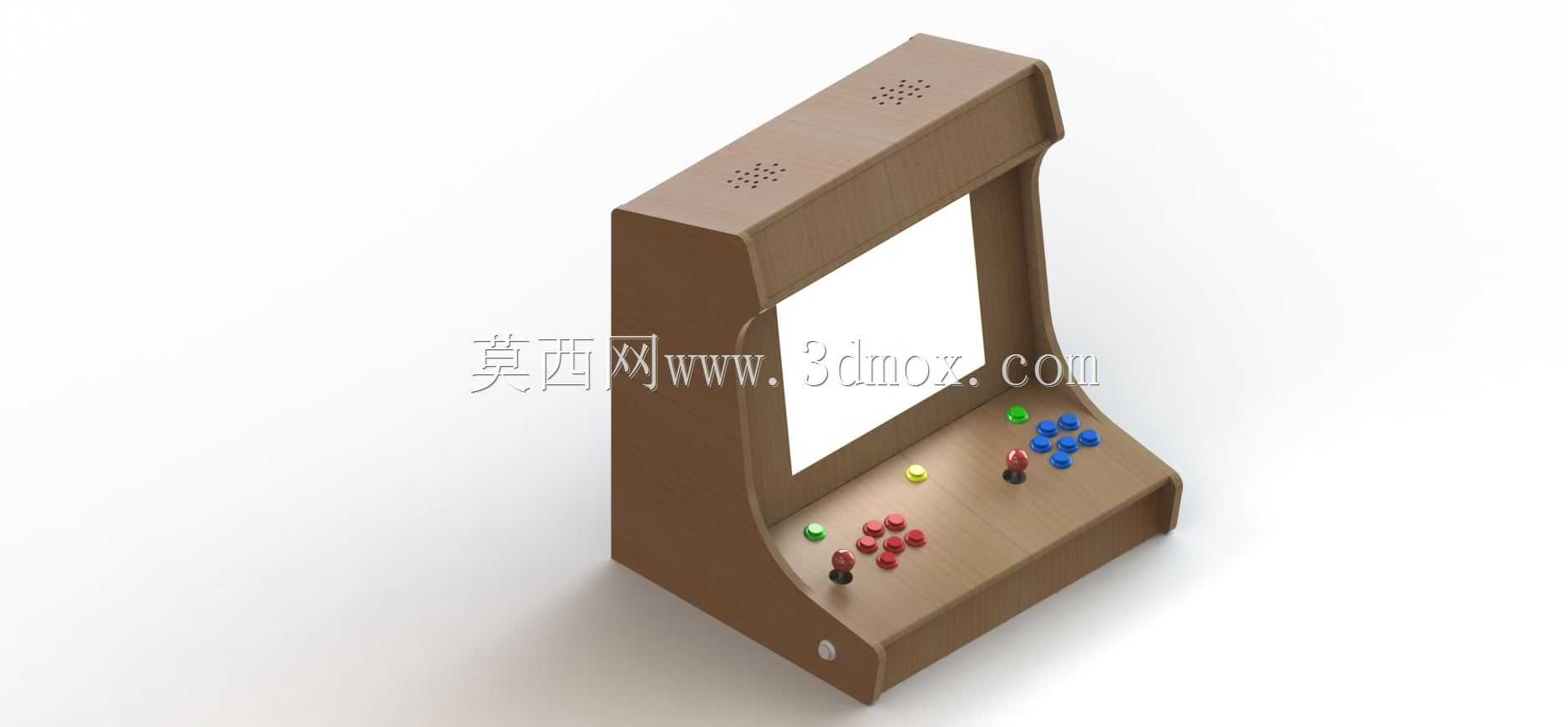

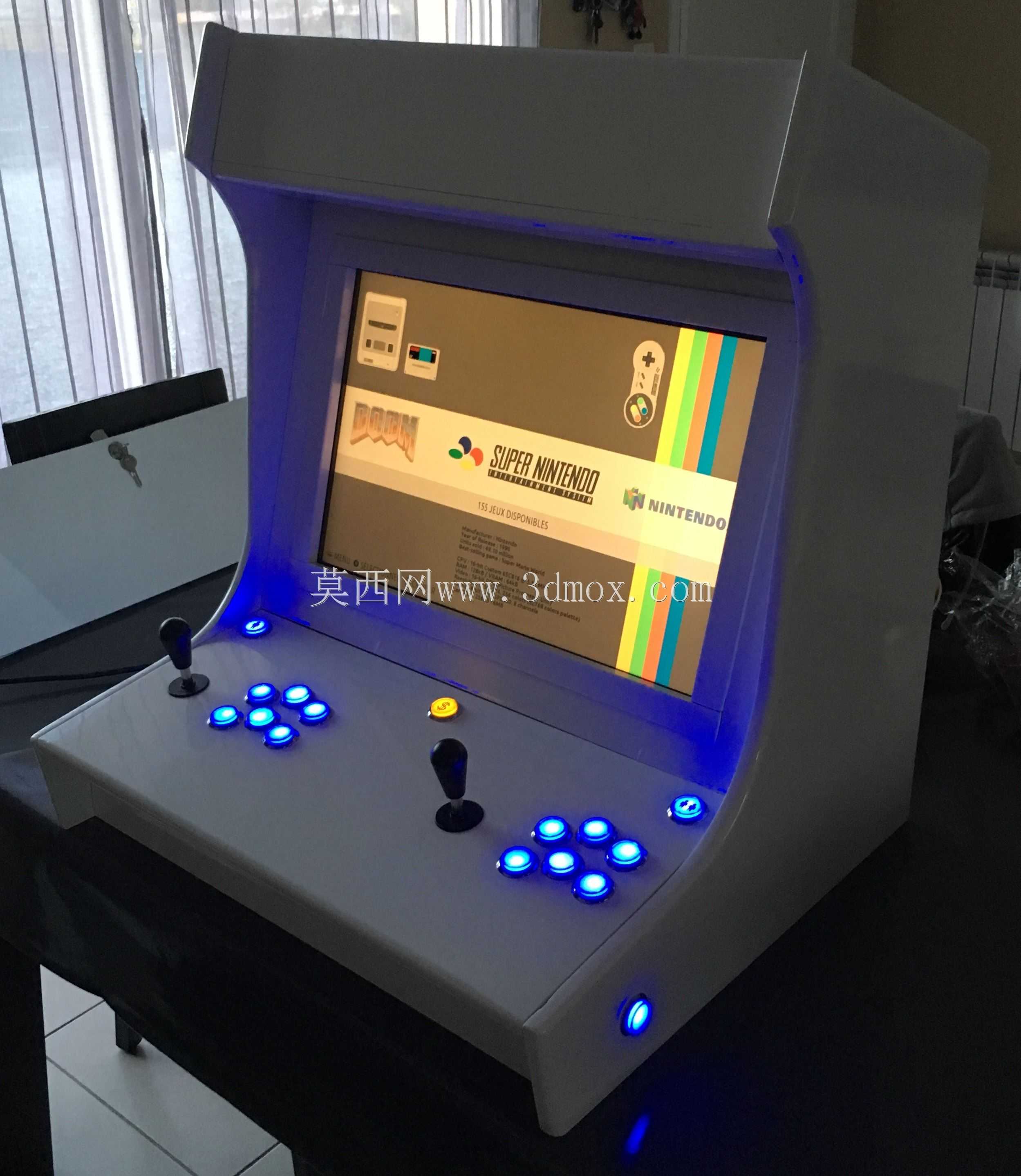

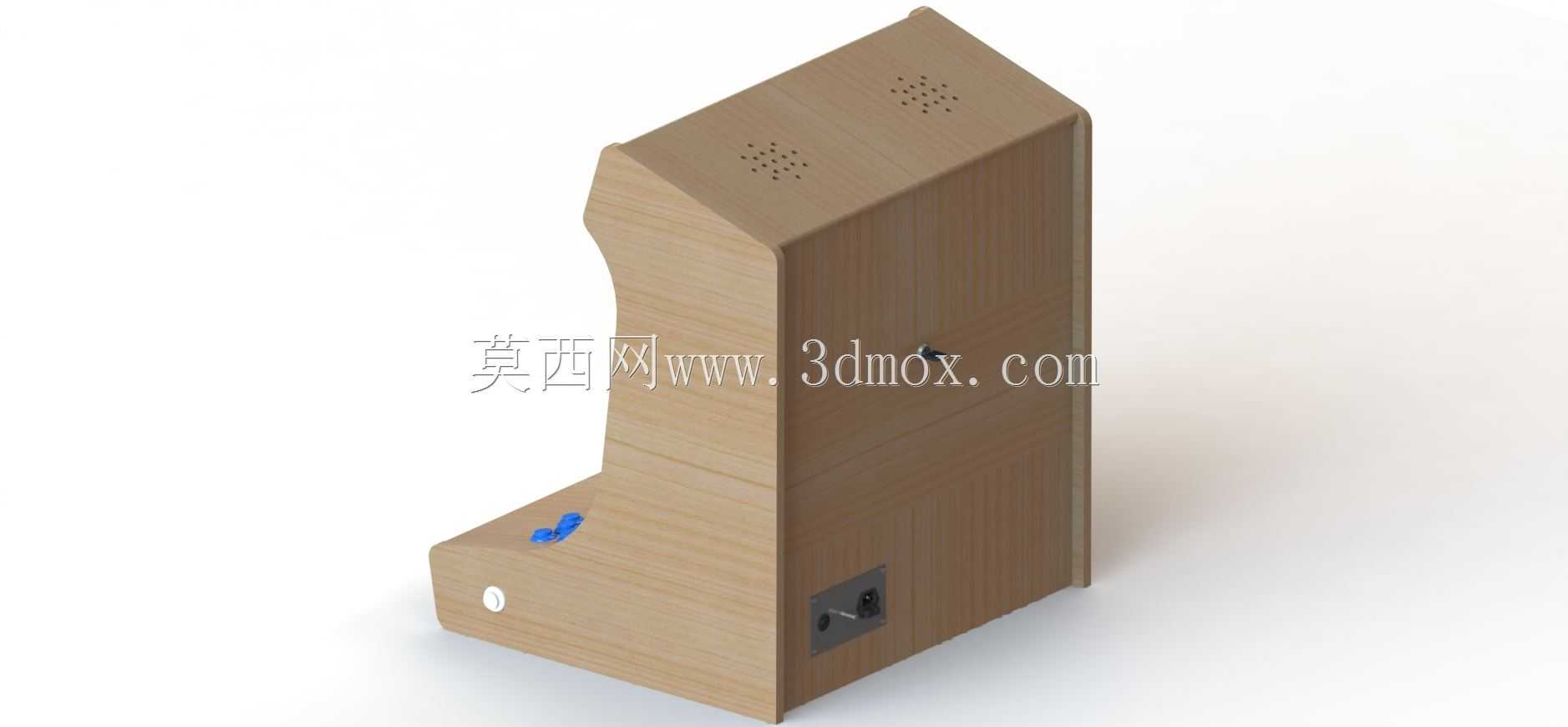

这款桌面式双人摇杆街机的结构设计，首先围绕桌面摆放的使用场景做了边界约束，整体外轮廓采用上窄下宽的梯形收腰造型，底部支撑面宽度控制在350mm区间，深度控制在400mm区间，整机高度控制在500mm区间，完全适配常规书桌、吧台的摆放深度，不会占用过多桌面操作空间，底部预留了10mm高度的防滑脚垫安装位，避免设备在频繁摇杆操作时出现滑移。外壳主体采用12mm厚度的多层胶合板拼接结构，拼接处采用45度斜角榫接配合木工胶固定，相比直角拼接结构，既提升了边角处的结构强度，也避免了尖锐直角带来的磕碰风险，顶部区域预留了两排直径2mm的密集出声孔，孔位呈矩阵排布，对应内部扬声器的安装位置，保证声音传出时没有遮挡，出声孔区域做了0.5mm深度的沉台处理，避免孔位边缘的毛刺影响外观质感。操控区域的布局完全贴合双人对坐游玩的操作习惯，左右两侧各设置一套独立操控单元，每套单元包含1个8方向摇杆与6个动作按键，按键排布参考经典街机的弧形布局，按键中心间距控制在30mm，刚好适配成年人手指的自然张开跨度，摇杆安装位距离设备前缘的距离控制在80mm，手腕搭在设备前缘时刚好可以自然握住摇杆，长时间操作不会产生手腕悬空的疲劳感。两套操控单元中间预留了3个功能按键位，分别对应开始、投币、菜单选择功能，按键高度比动作按键低2mm，避免游玩过程中误触。显示区域采用嵌入式安装结构，屏幕安装位的开口尺寸适配8英寸4:3比例的液晶显示屏，屏幕表面与外壳正面保持齐平，屏幕四周预留了2mm宽度的压条安装槽，通过压条从背部固定屏幕，不需要在正面打固定螺丝，保证正面外观的整体性，屏幕倾斜角度设置为与垂直面成15度仰角，刚好匹配人坐在桌前的自然视线角度，不需要低头或者仰头就能看清屏幕内容。内部空间做了分层设计，背部预留了可拆装的检修盖板，盖板采用磁吸式固定，不需要工具就能快速拆下，方便内部树莓派主控板、音频模块、供电模块的安装与检修，主控板安装位预留了通用的M3螺丝孔位，适配市面上主流的树莓派开发板安装尺寸，供电模块区域单独做了隔离仓，避免供电线路的干扰影响音频与视频输出质量，背部下方预留了USB接口、供电接口、HDMI接口的开孔，开孔位置距离底部支撑面20mm，方便外接线材插拔，不会被桌面遮挡。操控面板下方预留了20mm高度的走线空间，所有按键与摇杆的连接线都可以通过这个空间汇总到主控板位置，避免线材杂乱挤压到内部元件，外壳所有外露边缘都做了R3的圆角倒边处理，没有尖锐的棱角，即使频繁挪动设备也不会划伤桌面或者手部。在结构强度设计上，设备两侧的侧板采用整板裁切，没有拼接断点，承担主要的结构支撑力，操控面板与侧板之间采用预埋铜螺母的螺丝固定方式，相比直接拧入木材的固定方式，反复拆装也不会出现滑牙问题，设备整体重心控制在垂直方向距离底部1/3高度的位置，即使大力操作摇杆也不会出现倾翻的问题。
