KF30多芯圆形连接器结构设计

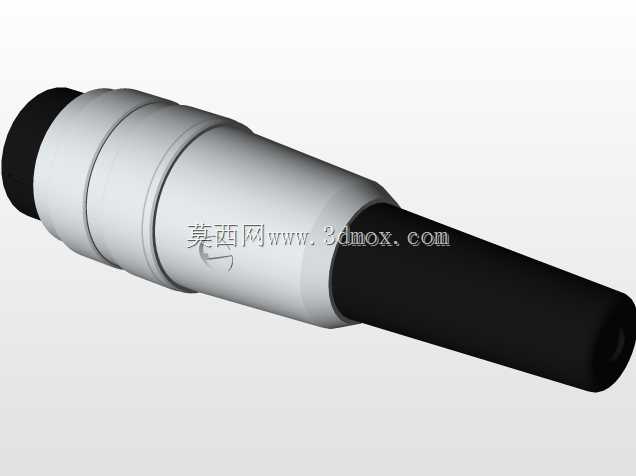

　　在工业测控、医疗设备、测试仪器这类需要频繁插拔线缆的场景里，KF30这类小型圆形连接器的使用占比一直不低，不同于大电流动力回路用的重载连接器，这类小直径多芯连接器主要承担小功率供电、传感信号传输的连接需求，很多手持检测设备、实验室仪器的外接线缆端，都会选用这类结构的接插件来实现线缆与主机的快速对接，避免焊接式连接带来的拆装维护不便问题。从结构设计来看，这款连接器采用了直式出线的结构布局，尾部的黑色护套段是用来包裹线缆屏蔽层与芯线分叉部位的，设计时预留了足够的内部空间来容纳3芯导线的焊接端，护套外表面做了细微的防滑纹理，方便组装时握持推压到位，护套与金属主体之间采用卡环压接的固定方式，能承受常规使用下的线缆拉拽力，

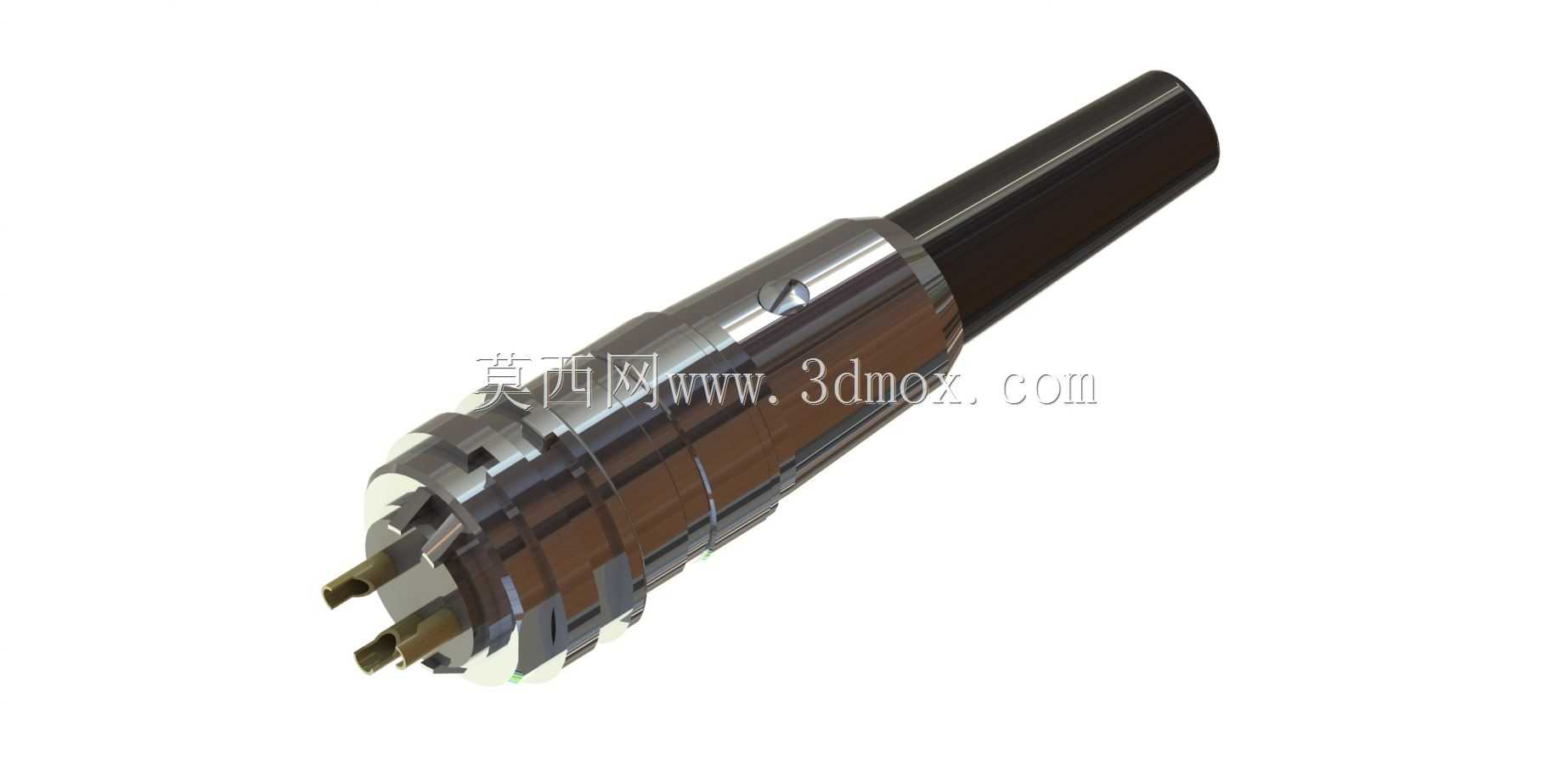

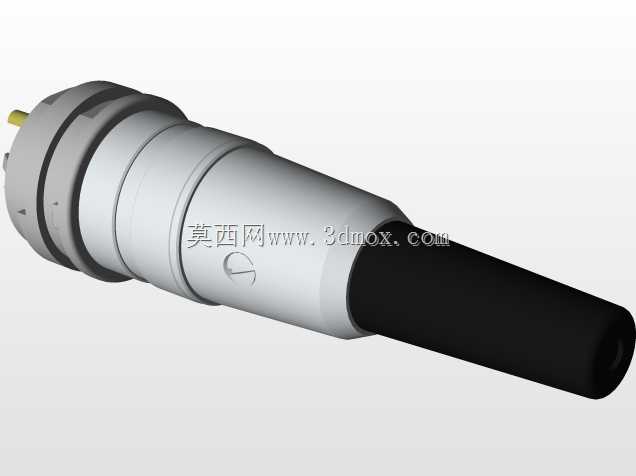

　　避免芯线焊接点直接受力断裂。连接器的金属主体部分采用阶梯轴式的外形设计，靠近插芯端的直径略大于尾部护套衔接段，主体表面加工有一圈定位凹槽，是用来和设备面板上的安装卡扣配合实现轴向固定的，安装时只需要将连接器从面板外侧推入安装孔，卡扣卡入凹槽后就能完成快速固定，不需要额外加装法兰盘拧螺丝，很适合面板空间紧凑的小型设备使用。插芯端采用了三芯针式接触件布局，三个插针呈三角排布，这种排布方式天然具备防呆特性，插合时只有对准对应的角度才能顺利插入，能避免误插导致的针脚弯折、信号接反问题，插针外围的金属壳体做了倒角导向设计，插合时可以自动修正微小的对位偏差，降低插拔时的对位难度。接触件的基座采用耐高温绝缘材质，

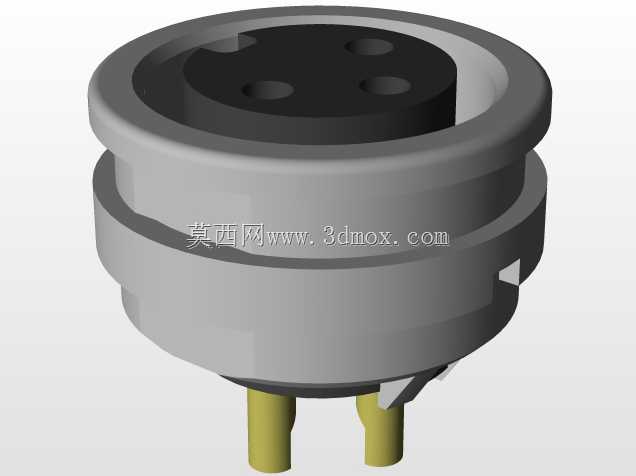

　　能承受焊接时的高温不会出现软化变形，同时绝缘基座与金属外壳之间做了密封台阶，日常使用环境下的灰尘、飞溅水滴很难进入接触腔内部，能保证接触件的导电稳定性，不会因为积灰出现接触电阻变大的问题。设计这类连接器的三维模型时，需要重点把控几个安装边界尺寸：首先是插合端的配合直径，要和对应的母座接口尺寸严格匹配，公差控制在零点零几毫米的级别，不然会出现插不进去或者插合后松动旷量过大的问题；其次是面板安装凹槽的位置与宽度，要匹配标准卡扣的尺寸，保证安装后不会出现轴向窜动；还有尾部护套的内孔直径，要适配常用的3芯屏蔽线缆外径，既不能太大导致线缆固定不牢，也不能太小导致线缆穿入困难。在实际选型使用时，这类连接器的插拔寿命通常能达到上千次，

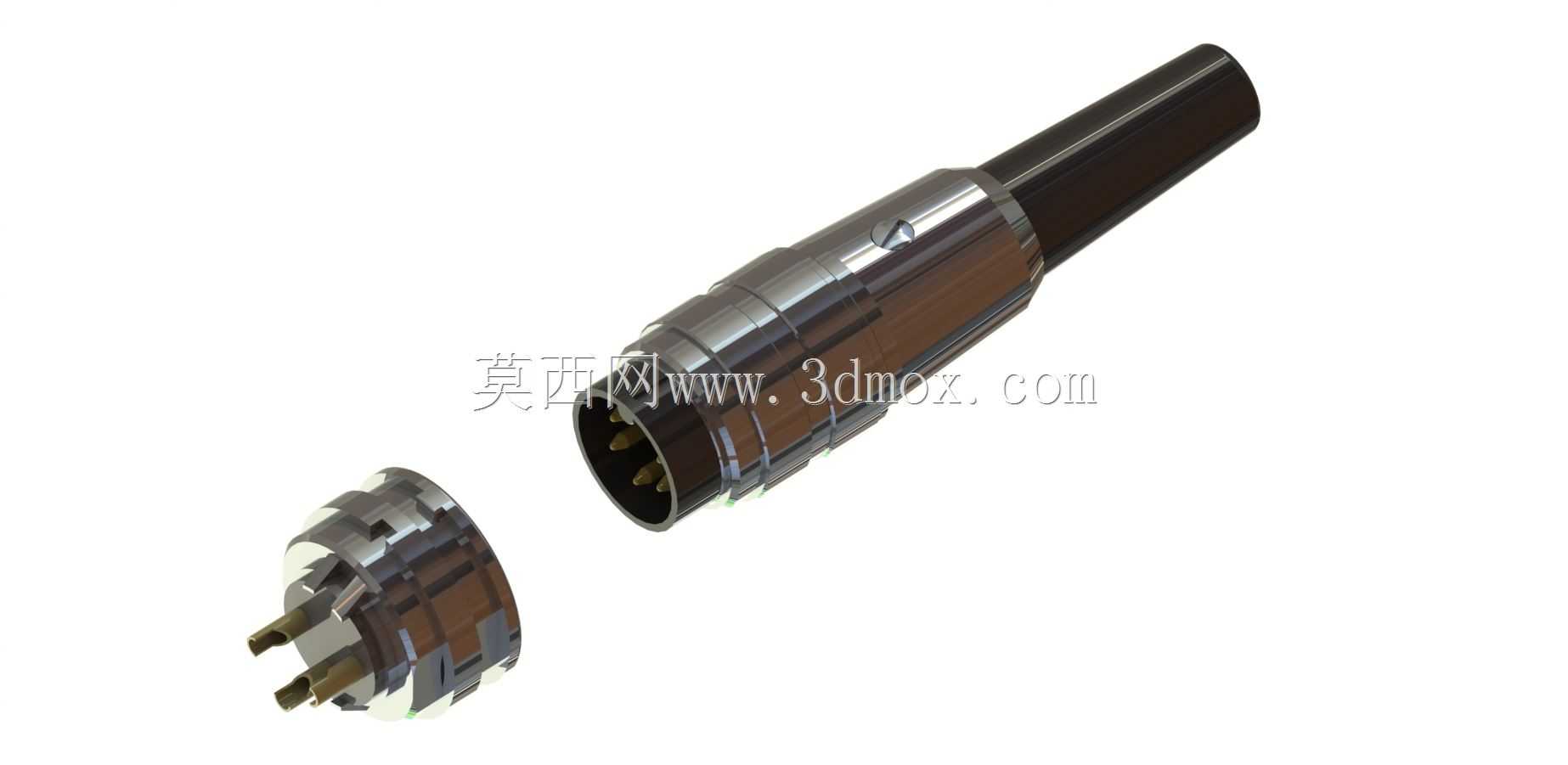

　　完全能满足设备日常维护时的插拔需求，金属外壳的结构还能提供一定的电磁屏蔽效果，减少外界电磁干扰对内部传输信号的影响，对于传输弱模拟信号的传感线路来说，这种屏蔽结构能有效降低信号噪声，提升检测数据的稳定性。不同于塑料外壳的民用级连接器，这款金属主体的连接器抗磕碰能力更强，在工业现场偶尔的碰撞、拉扯情况下不容易出现壳体开裂的问题，适合在环境相对复杂的车间现场、户外检测场景下使用。建模过程中，插针的伸出长度、插针之间的中心距是核心尺寸，必须和配套母座的插孔尺寸一一对应，不然会出现插合后接触不良的问题，金属外壳上的防滑滚花、倒角细节也需要还原，这些细节结构虽然不影响核心装配，但会影响实际使用时的操作手感，比如插合端的大倒角能让操作人员在盲插时更快找准对位方向，外壳上的平面卡位能防止连接器在安装孔内跟随线缆扭转，避免内部芯线拧断。
