1.5mm规格外螺纹快插式气动接头

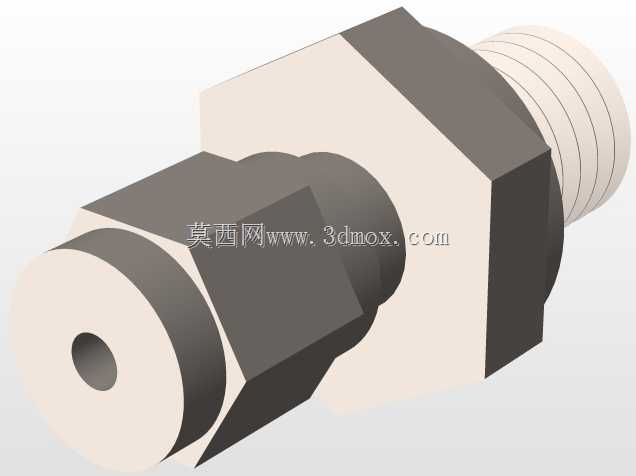

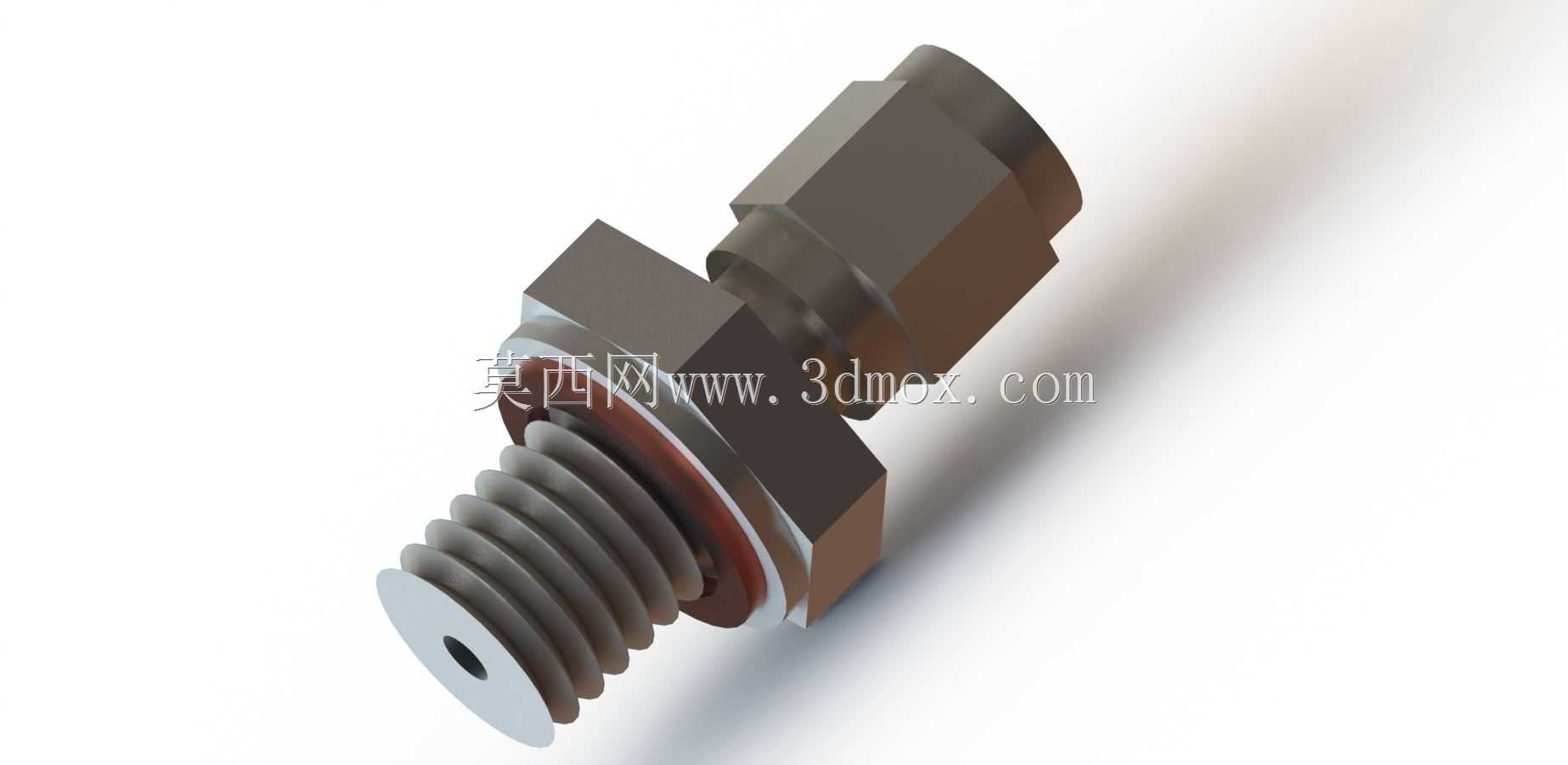

　　这款1.5mm通径的外螺纹快插式接头，是气动管路系统里用量极大的基础连接件，日常在小型自动化装配工位、桌面型气动实验台、轻工设备的气路分支上随处可见，主要承担硬质尼龙气管、PU气管与阀体、气缸、安装面板之间的快速连通作用，相比传统的卡套式接头，它不需要额外的紧固工具，气管插入后靠内部的弹性卡爪自动锁止，搭配内置的密封圈实现端面密封，拆装气管的时候只需要按压接头端部的释放压环，就能让卡爪松开，快速完成管路的调整或者更换，在需要频繁调整气路布局的调试场景里，能大幅节省装配工时。从结构设计上看，接头整体采用六角主体加外螺纹安装端的布局，中间的六角台是安装时的受力位，适配标准开口扳手，可以直接拧入对应规格的内螺纹安装孔，

　　不需要额外设计夹持位；螺纹根部集成了一体式的密封垫片，安装时不需要额外缠绕生料带或者加装组合垫圈，就能实现螺纹连接处的静密封，避免了传统密封方式里生料带碎屑掉入气路、堵塞精密气动元件的问题。接头的通径设计为1.5mm，适配外径4mm的常规气动软管，额定工作压力覆盖0到10bar的常规气动系统压力范围，工作温度区间适配常规车间环境的-20℃到80℃，可以满足绝大多数常温工况的气动回路使用需求。安装边界上，螺纹端的长度控制在标准短牙规格，拧入安装面板或者阀块的时候，不会因为螺纹过长顶碰内部流道，六角对边尺寸符合标准紧固件的尺寸系列，不需要定制特殊扳手就能完成安装；快插端的外径尺寸做了收窄处理，在密集排布的阀岛安装位上，

　　相邻接头之间不会出现干涉，最小安装中心距可以控制在12mm以内，能适配高密度集成的气路安装需求。内部流道做了平滑过渡设计，没有直角突变的结构，压缩空气通过的时候不会产生明显的节流效应，压力损失控制在5%以内，不会因为接头本身的流道设计影响末端气动元件的出力稳定性。卡爪部分采用弹性不锈钢材质，反复插拔气管的寿命可以达到万次以上，长期使用不会出现卡爪疲劳松脱、气管拔脱的问题；密封件采用耐油丁腈橡胶材质，兼容常规气动系统里的雾化润滑油，不会因为长期接触油雾出现密封圈溶胀、密封失效的问题。在实际选型使用的时候，这类接头常被用在气缸的进出气口连接、电磁阀的汇流板出口连接、设备面板上的气路快速接口位置，因为整体结构紧凑，

　　安装后不需要预留太大的操作空间，在小型桌面自动化设备、便携式气动工具的内部气路里应用尤其广泛。建模的时候需要重点关注几个配合尺寸的公差：快插端的内孔与气管的配合间隙要控制在0.1mm以内，保证密封圈能紧密贴合气管外壁；卡爪的安装槽尺寸要匹配卡爪的张开行程，保证按压释放环的时候卡爪能完全张开，气管可以顺畅插拔；螺纹端的密封垫片安装槽深度要控制好，保证垫片安装后有0.2mm左右的预压量，既不会因为压量过大导致垫片被挤坏，也不会因为压量不足出现密封泄漏的问题。另外接头的外表面做了金属钝化处理，在常规车间的湿度环境下不会轻易生锈，长期使用外观不会出现明显的锈蚀痕迹，适合在没有强腐蚀的工业环境下长期使用。
