光束直径100mm远心高压照明器结构

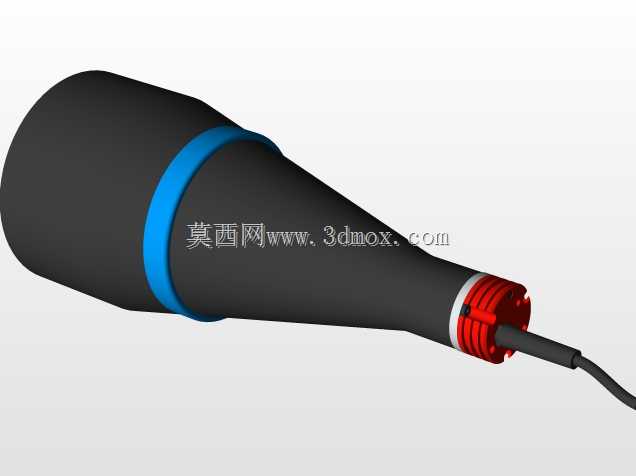

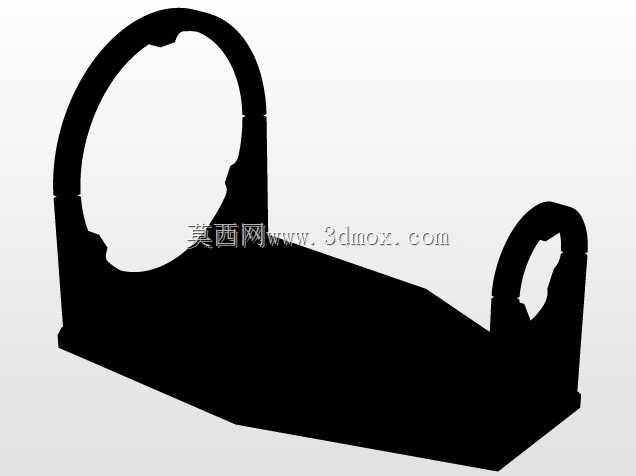

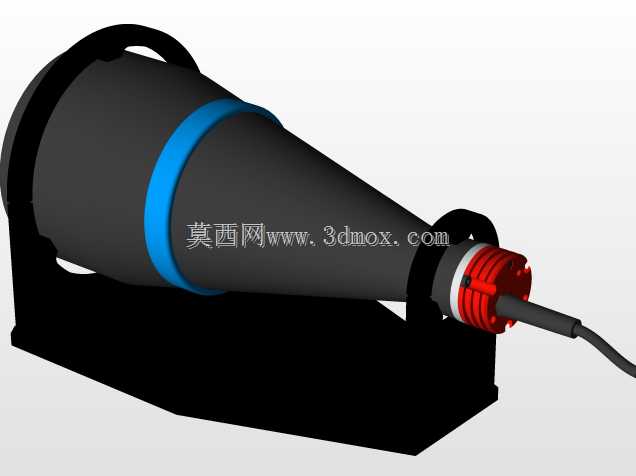

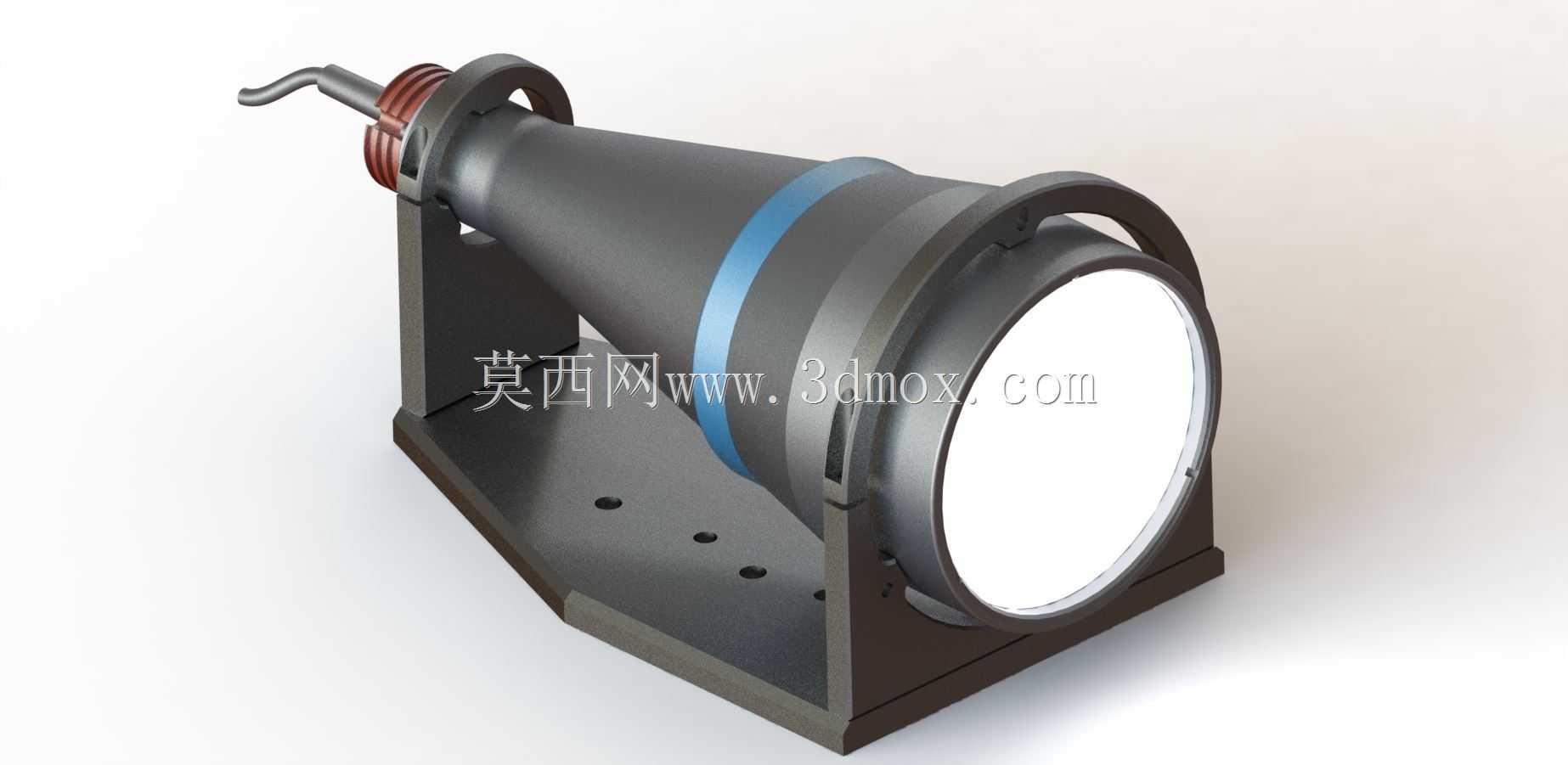

在机器视觉精密检测工位、工业显微观测场景、高精度尺寸量测产线中，合适的照明方案直接决定成像质量与检测精度，这款光束直径100mm的远心高压照明器，正是针对大视场平行光照明需求开发的专用照明器件。不同于普通漫射照明存在的近大远小透视畸变、边缘照度衰减问题，远心光路设计的照明输出可以在有效工作距离内维持光束平行度，让被测工件的轮廓边缘成像锐利无重影，尤其适配轴类零件外径检测、平板类零件平面缺陷筛查、透明件内部杂质观测这类对照明平行度要求极高的工况。从结构设计来看，整体采用锥段导光加直段安装的布局，尾部的高压接线端做了绝缘隔层处理，红棕色绝缘衬套将高压接线柱与金属壳体完全隔离，避免高压供电状态下的漏电风险，接线端预留的弯型接线头适配工业现场常见的硬线布线需求，不需要额外转接接头就能完成供电线路接驳。锥段壳体采用渐变壁厚设计，从尾部接线端到前端出光口逐步扩大直径，内部的光路通道做了哑光发黑处理，减少内壁反光造成的杂散光干扰，壳体外侧的蓝色环带既是结构加强筋位，也作为安装对位的标识线，方便现场安装时快速确认设备的轴向安装位置。前端出光口直径严格控制在100mm，出光面采用高透光率的耐压光学镜片，镜片通过压圈与壳体固定，密封胶圈填充在镜片与壳体的配合间隙中，既可以阻挡车间环境中的粉尘、切削液雾气进入照明器内部，也能缓冲设备运行过程中的振动，避免镜片移位造成光路偏移。支撑结构采用一体式L型安装底座，底座平面上预留了四个等距分布的安装沉孔，孔位间距适配工业检测平台常见的铝型材安装槽距，不需要额外制作转接板就能直接固定在检测工位的安装平台上；连接壳体与底座的是可调式抱箍结构，抱箍与壳体之间预留了微小的转动间隙，松开抱箍的紧固螺丝后，可以根据实际检测需求调整照明器的俯仰照射角度，调整到位后拧紧紧固螺丝即可锁死位置，不需要重新拆装底座，大幅缩短现场调试的时间。在实际使用场景中，这款照明器常搭配远心镜头使用，平行输出的光束从工件背面投射，能够清晰勾勒出工件的轮廓边界，就算是带有一定高度的台阶类零件，也不会因为照明光线的发散造成轮廓边缘虚化，检测系统抓取的边缘位置误差可以控制在微米级。高压供电的设计让照明器可以输出足够高的照度，就算是在大光圈、短曝光的高速检测产线上，也能提供充足的进光量，避免因为曝光不足造成的成像噪点过多问题，适配每分钟上百件的高速在线检测节拍。设计过程中充分考虑了工业现场的长期运行可靠性，壳体采用铝合金材质做硬质阳极氧化处理，重量轻且散热性能优异，长时间连续工作时壳体温度不会过高，避免热量传导到安装平台上影响周边检测设备的精度；内部的发光组件与壳体之间填充了导热硅胶，将工作产生的热量快速传导到壳体上散出，延长内部发光元件的使用寿命。安装边界方面，整体长度从接线端尾部到出光口前端控制在合理范围内，底座的安装平面到照明器轴线的高度经过优化，既不会因为高度过低造成安装时与周边机构干涉，也不会因为高度过高导致整体重心不稳，在设备运行产生振动的工况下也能维持稳定的照射位置；接线端的出线方向做了侧向避让设计，不会与后方的安装支架、走线槽产生位置冲突，现场布线时可以顺着设备走线架直接布线，不需要额外弯折线缆。不同于普通民用照明设备的设计逻辑，这款远心高压照明器的所有结构设计都围绕工业检测的实际需求展开，没有多余的装饰性结构，每一处结构特征都对应实际使用中的功能需求：锥段壳体的斜度匹配内部远心光路的反射角度，最大化利用发光元件的输出光效；抱箍的锁紧位置设置在壳体重心附近，调整角度时不会出现点头偏移的问题；底座的沉孔设计让安装螺丝的头部完全沉入底座内部，不会突出平面影响安装的平面度。在精密五金零件检测、电子元器件外观筛查、印刷品质量检测等场景中，这类大口径远心照明器已经成为提升检测稳定性的核心配套部件，稳定的平行光输出可以大幅降低视觉算法的边缘提取难度，减少误判漏判的概率，就算是在车间复杂的环境光干扰下，也能维持稳定的照明输出，不需要频繁调整曝光参数就能保证成像一致性。
