900x1200规格四脚带轮设备支撑机架

　　在非标自动化设备、小型工业加工单元以及商用服务类设备的配套结构设计中，底部支撑机架是决定整机运行稳定性、移动便利性以及安装适配性的核心基础部件，这款900x1200规格的四脚带轮支撑机架，就是针对需要兼顾固定工位作业与短距离移位需求的设备场景开发的结构件。从实际应用场景来看，这类机架常被用作小型检测设备、桌面型加工工装、商用服务类设备的底部承载结构，比如在生产车间的工序间流转检测工位，设备需要定期在不同产线旁切换作业位置，带轮结构可以让操作人员无需借助吊装、搬运工具，直接推移设备完成工位调整，到位后又能通过支脚结构锁止固定，避免作业过程中设备出现位移晃动。

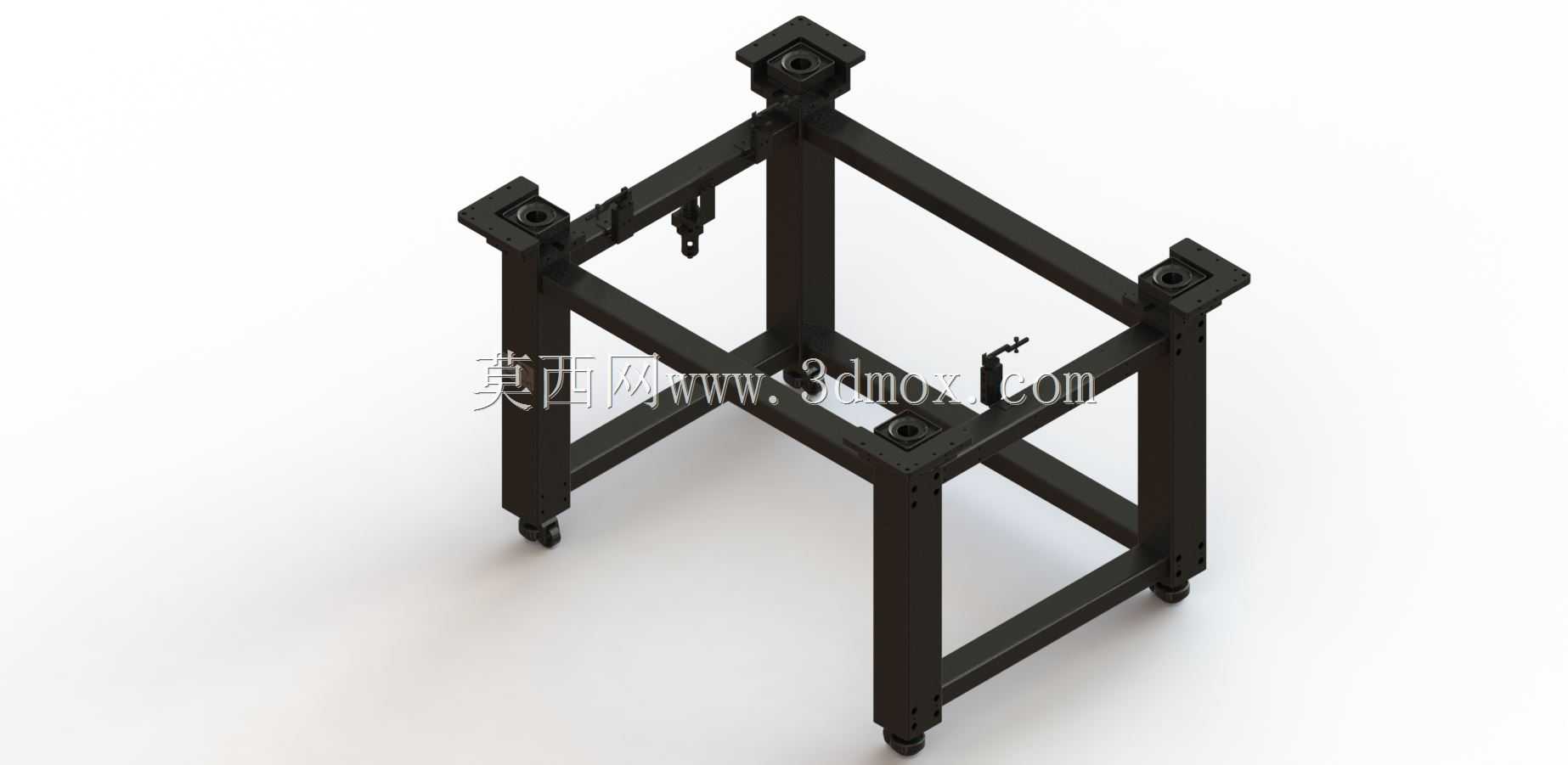

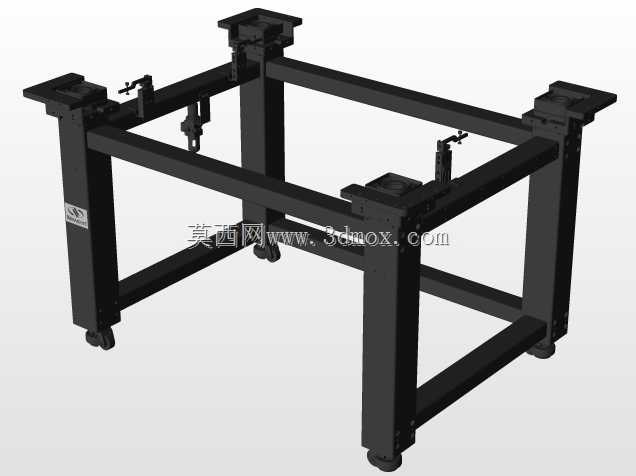

　　从功能特性上看，这款机架采用方形管材焊接成型的框架结构，整体为矩形布局，四根竖直主支撑腿分布在矩形四角，上下两层横向方管围合形成封闭框体，既保证了竖直方向的承载能力，也能抵消水平方向的扭力变形，避免设备安装后出现框架扭曲导致的台面倾斜问题。四个支脚顶端预留了设备安装接口，带有定位沉孔与固定螺孔，可以直接和上方设备的底部安装板对接，不需要额外加工转接板，降低了配套安装的加工成本。支腿底部集成了被动脚轮与可调支撑结构，日常移位时脚轮接触地面，推移阻力小，到位后调整可调支撑脚的伸出长度，将脚轮抬离地面，支撑脚直接接触地面，既可以通过调整四个支撑脚的高度来适配不平整的地面，保证机架台面水平度，也能避免脚轮长期承重出现磨损变形，延长脚轮的使用寿命。

　　在设计思路上，这款机架没有采用复杂的拼装结构，而是以焊接框架作为主体，减少了拼接连接件的数量，一方面降低了装配环节的累计误差，保证框架整体的形位公差，另一方面焊接结构的刚性远高于螺栓拼装结构，在承载较重设备时不会出现连接部位松动、框体晃动的问题。框架的横向连接杆设置在上下两个位置，下层连接杆距离地面留有足够的高度，既不会影响脚轮与支撑脚的调整操作，也能避免推移设备时框架底部刮蹭地面凸起物；上层连接杆靠近支腿顶端位置，刚好可以作为设备底部线缆、气动管路的走线固定位，不需要额外在设备主体上设计走线槽，优化了整机的管线布局。

　　从安装边界尺寸来看，这款机架的整体外形尺寸为900mm×1200mm，竖直方向的支腿高度可以根据配套设备的操作高度需求做适配调整，当前结构的支腿高度适配常规站立操作的设备台面高度，操作人员作业时不需要过度弯腰或者抬臂。四个安装接口的中心距严格匹配900×1200的矩形分布，安装孔位的公差控制在±0.2mm以内，保证和上方设备对接时不会出现孔位错位的问题。框架内部的中空区域没有设置多余的遮挡结构，可以预留出来放置设备的电气控制箱、气源处理元件或者配重块，充分利用机架的内部空间，减少整机的占地面积。在实际选型使用时，需要注意上方设备的总重量不能超出机架的额定承载范围，同时设备的重心要尽量落在机架的中心区域，避免重心偏移导致推移时出现倾翻风险；安装设备时要先将机架调整到水平状态，再锁紧固定螺栓，避免设备安装后出现倾斜，影响内部运动部件的运行精度。另外，脚轮采用的是被动式万向轮，其中两个带刹车结构，在短距离移位时可以灵活转向，到位后锁死脚轮刹车，配合可调支撑脚形成双重固定，进一步提升设备作业时的稳定性。框架表面做了喷塑处理，耐磨耐腐蚀，在车间多油污、多粉尘的环境下也能长期使用，不会轻易出现锈蚀掉漆的问题，日常维护只需要擦拭表面即可，不需要做特殊的防腐保养。
