光学实验直角安装支撑角座结构

　　做光学实验台架搭建的工程师对这类直角角座不会陌生，日常搭建光路、固定调整架、转接光学元件的时候，这类90度直角支撑件是台面上出镜率极高的基础结构件。不同于普通民用的家装角码，这类用于光学平台的角座对安装面的平面度、两个垂直面的垂直度公差要求要高得多，毕竟光路调整往往是微米级的精度偏差，支撑件的形位公差超差的话，后续光路准直、元件共轴调整要耗费数倍的时间，甚至会直接导致实验数据出现系统误差。

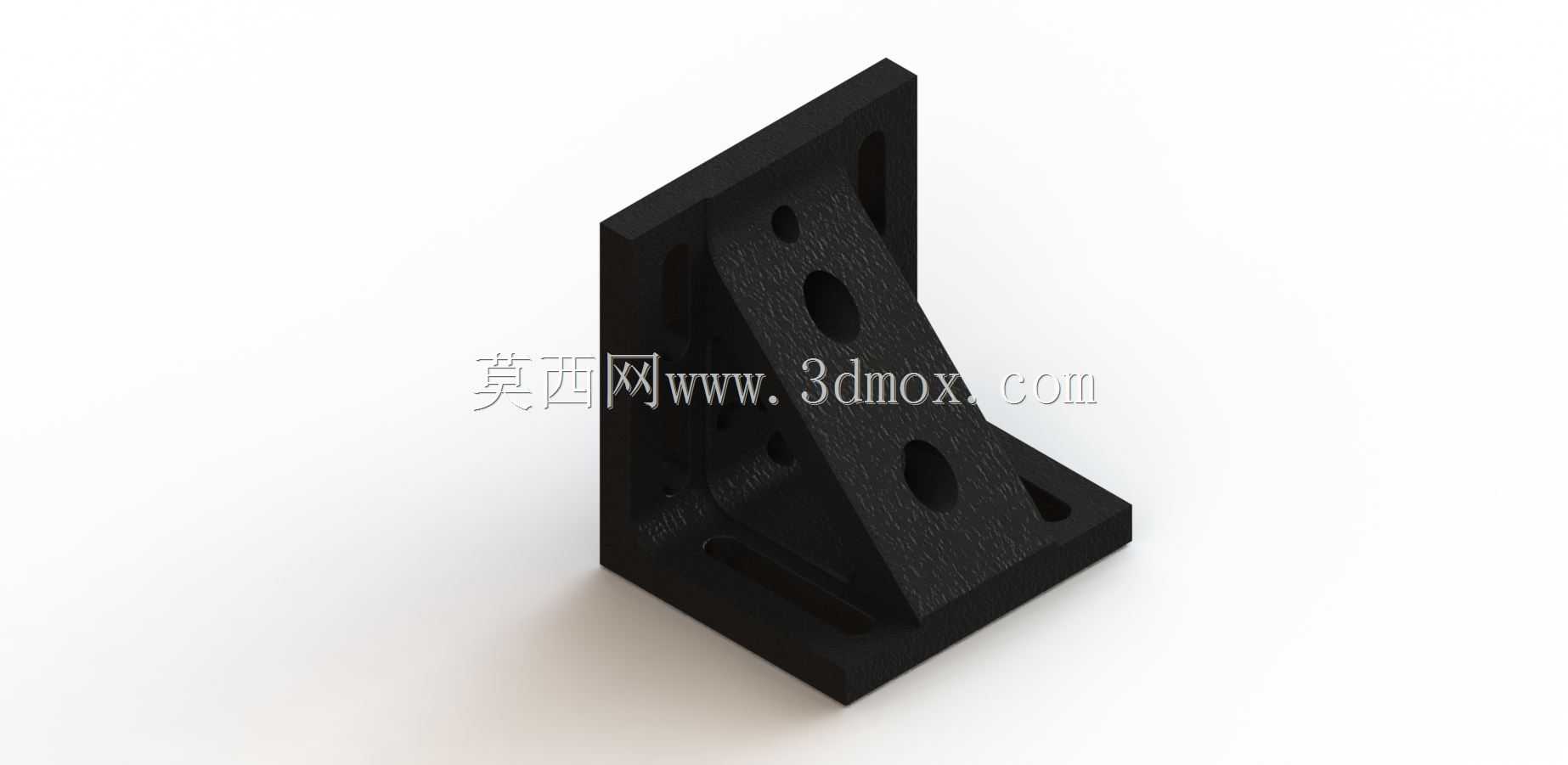

　　从结构设计来看，这款角座采用了等边长的L型主体结构，两个互相垂直的安装面都做了加厚处理，避免锁紧安装螺丝的时候出现板面形变，影响安装基准的精度。两个安装面上都加工了多组标准安装孔位，孔位排布适配光学平台常用的英制或公制安装孔距，不需要额外打孔攻丝就能直接完成固定，不管是把角座固定在光学平台台面上作为垂直支撑基准，还是在垂直面上安装光学调整架、光阑、镜片座、小型位移台，都能直接通过标准螺丝完成锁紧，省去了现场改制的麻烦。角座的内侧转角位置做了三角形的加强筋结构，筋板和两个安装面做了一体化连接，大幅提升了角座的整体刚性，即使在垂直面上挂载有一定重量的光学组件，也不会出现角座变形、安装面倾斜的问题，保证长期使用过程中光路基准的稳定性。

　　实际应用场景里，这类角座的使用频率非常高，比如搭建垂直光路的时候，需要把反射镜、分光镜的安装座固定在垂直于光学平台的平面上，直接用平板转接无法保证垂直精度，用这种一体加工的直角角座作为转接基准，就能快速获得垂直度可靠的安装平面。还有在搭建小型光学实验系统、桌面级光电检测设备的时候，这类角座可以作为设备内部的框架连接节点，把不同方向的安装板快速拼接成稳定的支撑结构，不需要复杂的型材框架就能获得足够的支撑刚性。另外在做传感器安装、小型工业相机的垂直固定场景里，这类角座也能派上用场，只要安装孔位匹配，就能快速完成垂直方向的安装固定，不需要专门设计加工复杂的定制支架。

　　从安装边界来看，这款角座的两个安装臂长度一致，整体外轮廓没有突出的冗余结构，在台面上安装的时候占用的台面空间很小，相邻安装的其他光学元件不会出现干涉问题。安装孔的位置都做了沉头处理，锁紧螺丝之后螺丝头不会高出安装面，避免后续安装其他元件的时候出现干涉，也不会刮蹭到安装的光学元件表面。角座的外侧转角做了小尺寸的倒角处理，没有尖锐的棱角，安装调试的时候不会划伤操作人员，也避免和相邻的线缆、光学元件外壳发生磕碰。材质方面采用了整体硬质铝合金加工，表面做了黑色阳极氧化处理，一方面是提升表面硬度，耐磨抗刮，长期拆装螺丝也不会出现表面掉屑、孔位滑牙的问题；另一方面黑色的哑光表面可以减少环境杂散光的反射，避免杂散光进入光路影响实验结果，这也是光学类安装配件普遍做黑色表面处理的核心原因。

　　设计这类角座的时候，首先要保证的就是两个安装面的垂直度公差，一般会控制在微米级的偏差范围内，加工过程中需要一次装夹完成两个基准面的精加工，避免二次装夹带来的形位误差。其次是安装孔的位置度公差，孔位的间距偏差要控制在很小的范围内，保证和光学平台、标准光学调整架的孔位完全匹配，不会出现螺丝对不上孔的情况。加强筋的厚度设计也要经过刚性校核，既要保证足够的支撑强度，又要尽量控制整体重量，避免给光学平台增加不必要的负载，同时也不会遮挡安装面上的孔位，影响螺丝锁紧操作。另外，角座的两个安装面都做了平面度处理，表面粗糙度达到相应的精度要求，保证和被安装件的接触面完全贴合，不会出现安装倾斜、锁紧后应力变形的问题。

　　日常选型使用的时候，要根据需要挂载的元件重量选择对应尺寸的角座，负载较大的场景要选择臂厚更大、加强筋更宽的型号，避免长期负载出现角座蠕变变形。安装的时候要先把角座和光学平台的接触面清理干净，避免台面和角座之间夹杂铁屑、灰尘等杂质，导致安装面倾斜，锁紧螺丝的时候要对角逐步拧紧，不要一次性把单颗螺丝锁死，避免角座在锁紧过程中出现应力偏移，影响垂直精度。如果需要在角座上安装高精度的光学元件，可以在锁紧之后用百分表打一下垂直安装面的跳动，确认垂直度符合要求之后再安装后续元件，避免基准偏差带来的后续调整工作量。
