品字尾AC电源输入插座结构设计

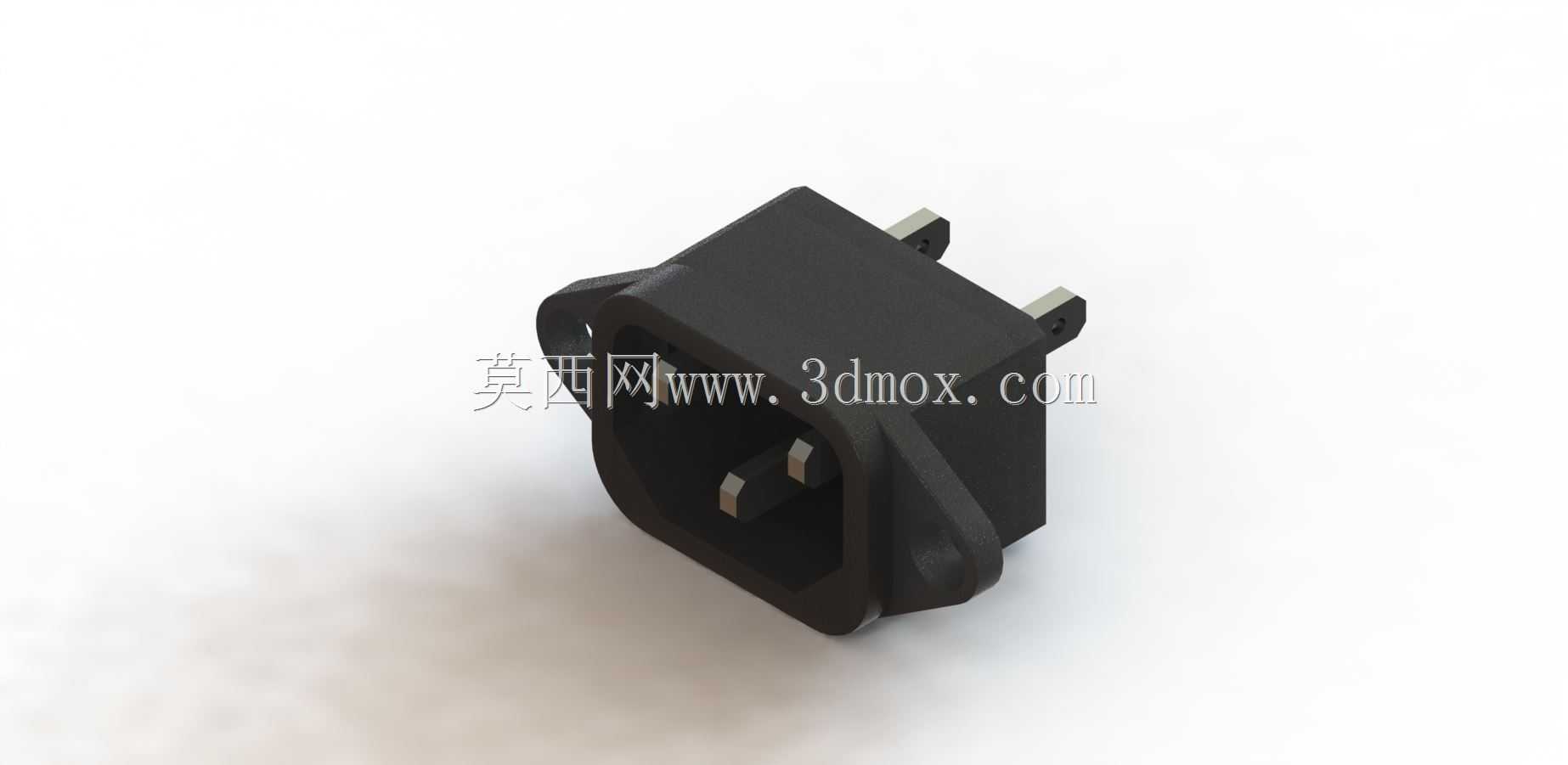

　　这款品字结构的AC电源输入插座，是各类台式电子设备、工业控制机柜、小型机电装置上最常见的市电接入部件，日常接触的台式电脑主机、显示器、工业伺服驱动器、小型激光设备、台式测试仪器的电源输入位，基本都采用这类接口作为市电接入的第一连接节点。从结构设计来看，这款插座采用带安装固定耳的一体式塑壳结构，外壳选用耐温阻燃的热固性工程塑料注塑成型，能够在长期通流发热的工况下保持结构稳定性，避免高温形变导致的插针偏移、接触不良问题，同时阻燃材质可以满足电气安规里的灼热丝测试要求，降低过载发热引发的安全隐患。三个导电插针按照品字形排布，上方单独插针对应接地保护极，下方两个插针对应火线与零线的载流极，插针采用铜合金基材表面镀镍处理，

　　既保证足够的导电截面积满足额定载流要求，又能通过镀层提升抗氧化能力，避免长期使用后接触面氧化导致的接触电阻增大、接头发热问题。两侧的固定耳上预留了标准安装孔位，安装时可以通过M3规格的螺丝直接固定在设备壳体的预留开孔上，安装孔的中心距符合行业通用的安装尺寸规范，能够直接适配市面上绝大多数设备机箱的标准AC插座开孔，不需要额外修改安装位尺寸，替换通用性极强。插座的插接端采用内凹式导向结构，插头插入时可以通过内凹的型腔自动导向对位，不需要刻意对准插针位置就能顺利插入，同时内凹结构可以在插头插入后包裹住插头的连接部位，避免日常使用中异物触碰带电插针，也能减少灰尘、液体飞溅直接接触导电部位的概率，提升使用过程中的安全防护能力。

　　背部的焊片引脚采用直插式设计，既可以直接焊接在PCB板上作为板载电源输入接口，也可以通过焊接导线的方式连接到设备内部的电源模块上，引脚的排布间距满足安规要求的电气间隙，不同极性引脚之间的爬电距离符合低压电气设备的安全规范，避免高压工况下出现拉弧、击穿问题。在实际选型应用中，这类插座通常需要匹配设备的额定输入电流参数，常规款的载流能力可以覆盖10A/250VAC的通用市电工况，能够满足绝大多数民用、工业小型设备的功率输入需求，部分大电流款可以通过加大插针截面积、提升接触弹片夹持力的方式实现16A等级的载流能力，适配功率更大的加热类、电机类设备。设计建模过程中，需要重点关注插针与塑壳的配合公差，插针与塑壳卡槽的过盈量需要控制在合理范围，

　　过盈量太小会导致插针在多次插拔后出现松动移位，过盈量太大则会导致注塑装配时塑壳出现应力开裂，同时插针的伸出长度需要匹配对应公头的插入深度，保证插头插入后插合面完全接触，避免出现插合不到位导致的有效接触面积不足、接头发热问题。安装边界方面，插座主体嵌入设备壳体的深度需要和壳体内部的预留空间匹配，背部引脚的焊接位置需要预留足够的走线或焊盘空间，固定耳的贴合面需要和设备壳体表面完全贴合，避免安装后出现缝隙导致的固定松动、防护等级下降问题。这类插座的应用场景覆盖极广，从消费类的台式家电、电脑外设，到工业领域的PLC控制柜、小型变频设备、台式加工设备，只要是需要通过可拆卸电源线接入市电的设备，基本都会选用这类成熟的接口结构，经过多年的市场验证，这类结构的可靠性、通用性、成本控制能力都已经达到非常成熟的水平，是电气连接领域应用最广泛的AC输入接口结构之一。建模过程中还需要注意插接型腔的倒角设计，型腔入口处的大倒角可以进一步提升插头插入的导向性，减少盲插时的对位难度，插针根部的塑壳凸台可以增加插针根部的固定强度，避免插拔时的侧向力导致插针根部弯折、塑壳开裂。
