铝型材导轨安装式气动电磁阀组件结构

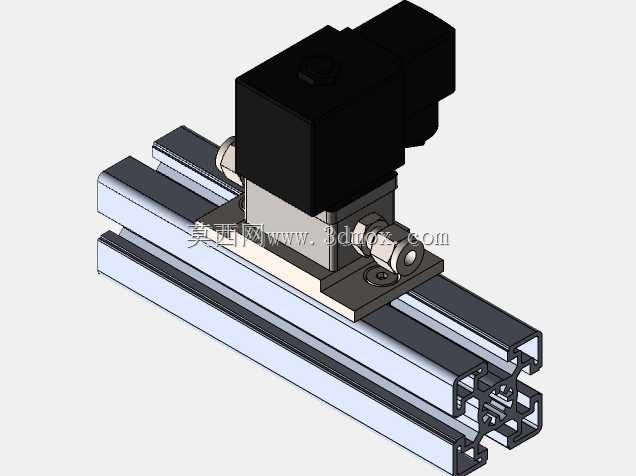

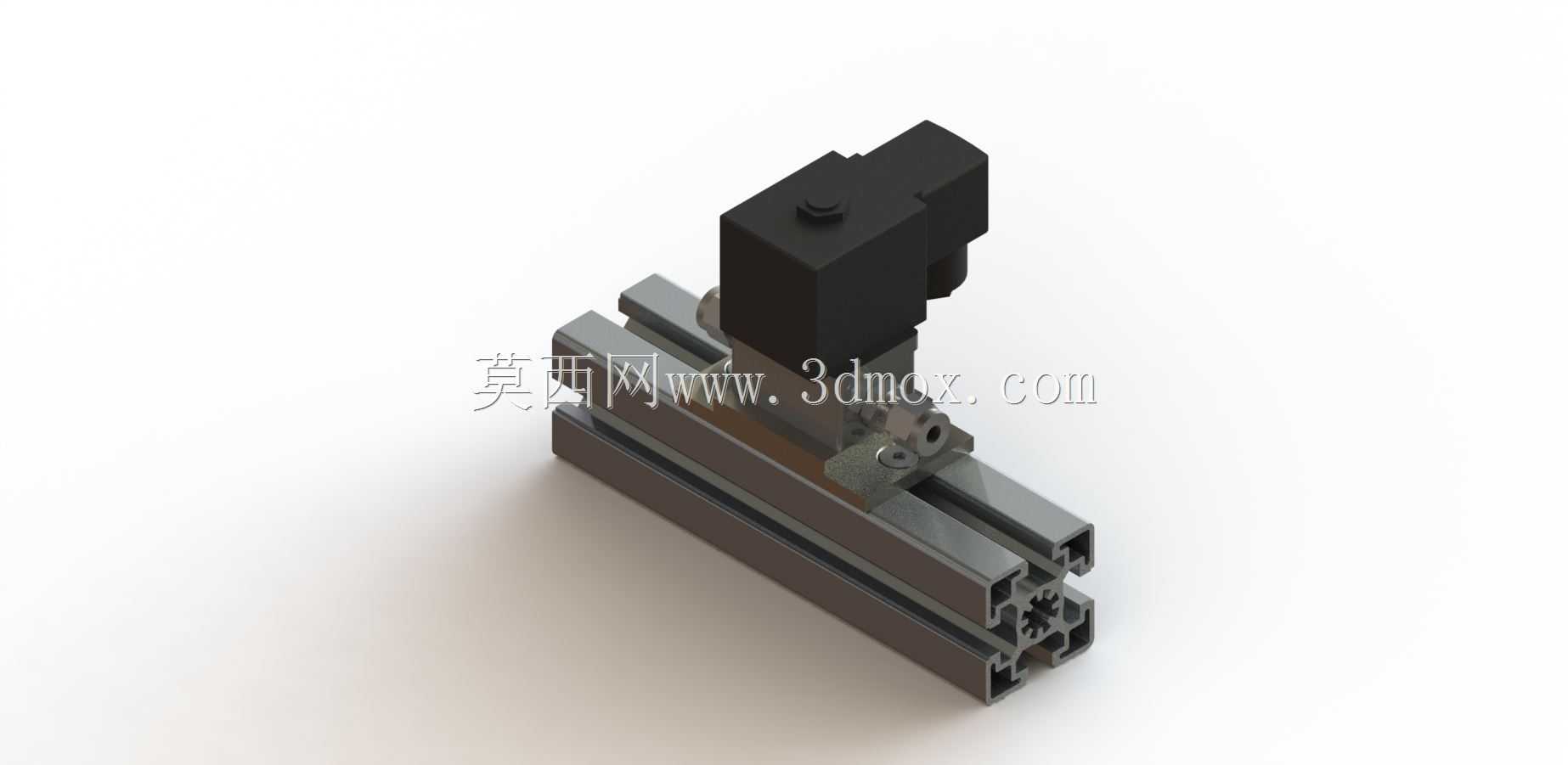

　　该气动电磁阀组件采用标准工业铝型材导轨作为安装载体，适配常规气动控制系统的集成安装需求，在自动化生产线、非标工装夹具、小型气动执行机构回路中有着广泛应用，主要负责压缩空气通路的通断切换，控制气缸、气爪等终端气动执行件的动作时序与方向。从实际安装场景来看，这类阀件常被布置在设备的气动控制箱内部、生产线旁的阀岛安装架上，或是直接集成在单机设备的气动执行单元旁，缩短气路连接距离，减少管路压力损耗。设计上采用了导轨卡扣式安装结构，无需额外打孔固定，可直接卡入标准欧标铝型材的槽位内，安装与拆卸过程无需复杂工具，单阀更换时不会影响同导轨上其他阀件的固定状态，大幅降低后期设备维护的拆装工作量。阀件主体采用硬质阳极氧化铝合金作为壳体材质，

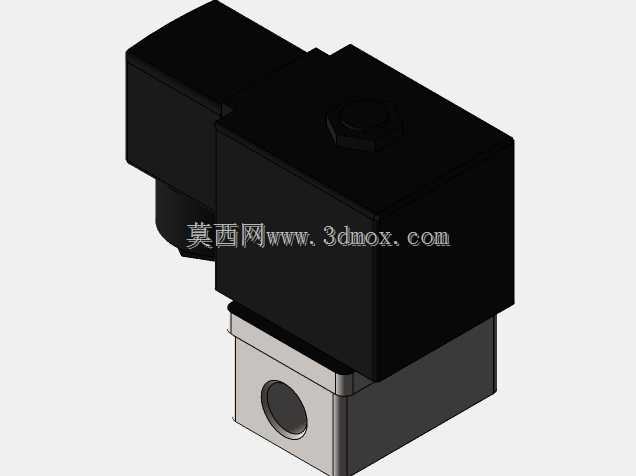

　　兼顾轻量化与耐压性能，内部阀芯采用硬质密封结构，可适配常规工业压缩空气介质，允许介质内含有少量经冷干处理后的冷凝水，不会出现短时间内密封件溶胀失效的问题。从安装边界来看，阀件整体宽度适配20mm规格铝型材的安装槽距，底部卡扣的卡接范围可覆盖常用的15-25mm宽度工业铝型材导轨，阀件顶部的电磁驱动部分突出导轨安装面的高度控制在合理范围内，不会与上方布置的走线槽、护板等结构产生干涉。气路接口采用标准内螺纹接口，可直接适配快插式气动接头，无需额外转换接头，进气口与工作气口的位置排布符合常规气动阀的接口习惯，现场配管时无需额外核对接口方向，降低接错气路的概率。电磁驱动部分采用塑封结构，线圈与外部环境完全隔离，可适配车间内多粉尘、

　　少量切削油雾的工作环境，接线端子采用标准插拔式结构，接线时可直接将预制好的接线端子插入，无需逐个螺丝压线，提升电气接线的施工效率。在实际功能实现上，该阀件为二位三通结构，可实现单作用气缸的伸缩控制，或是作为气控阀的先导控制阀使用，也可多阀并排安装在同一段铝型材导轨上组成小型阀组，统一供给压缩空气与电源，分别控制不同的气动执行单元，减少分散安装带来的管路与布线杂乱问题。设计过程中充分考虑了现场安装的容错空间，阀件在导轨上的固定位置可沿导轨长度方向任意滑动调整，配管时可根据实际管路走向微调阀件位置，抵消管路加工的长度误差，避免强行掰动管路带来的接头漏气隐患。阀件的手动调试按钮设置在阀体侧面，设备调试阶段无需接通电磁线圈电源，

　　可直接按压手动按钮实现气路切换，方便现场调试人员单独测试对应气路的执行件动作是否顺畅，排查气路故障时无需反复通断电气控制信号，提升故障排查效率。从结构强度来看，铝型材导轨本身具备足够的刚性，多阀并排安装时不会出现导轨弯曲变形的问题，导轨两端可加装端盖与堵头，固定气路汇流板与走线槽，形成完整的气动控制单元，可直接作为标准模块集成到不同的非标设备中，减少重复设计的工作量。
