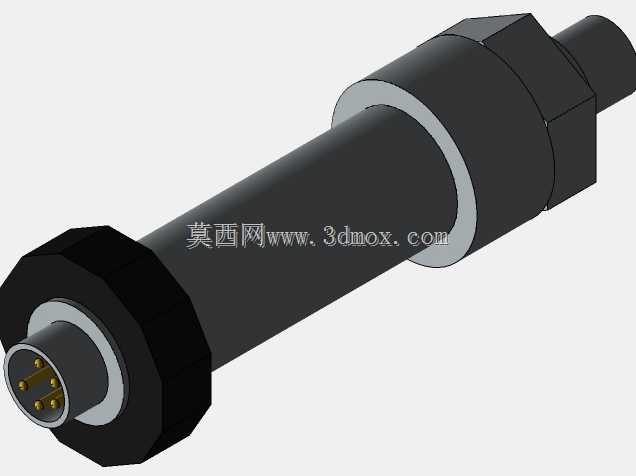

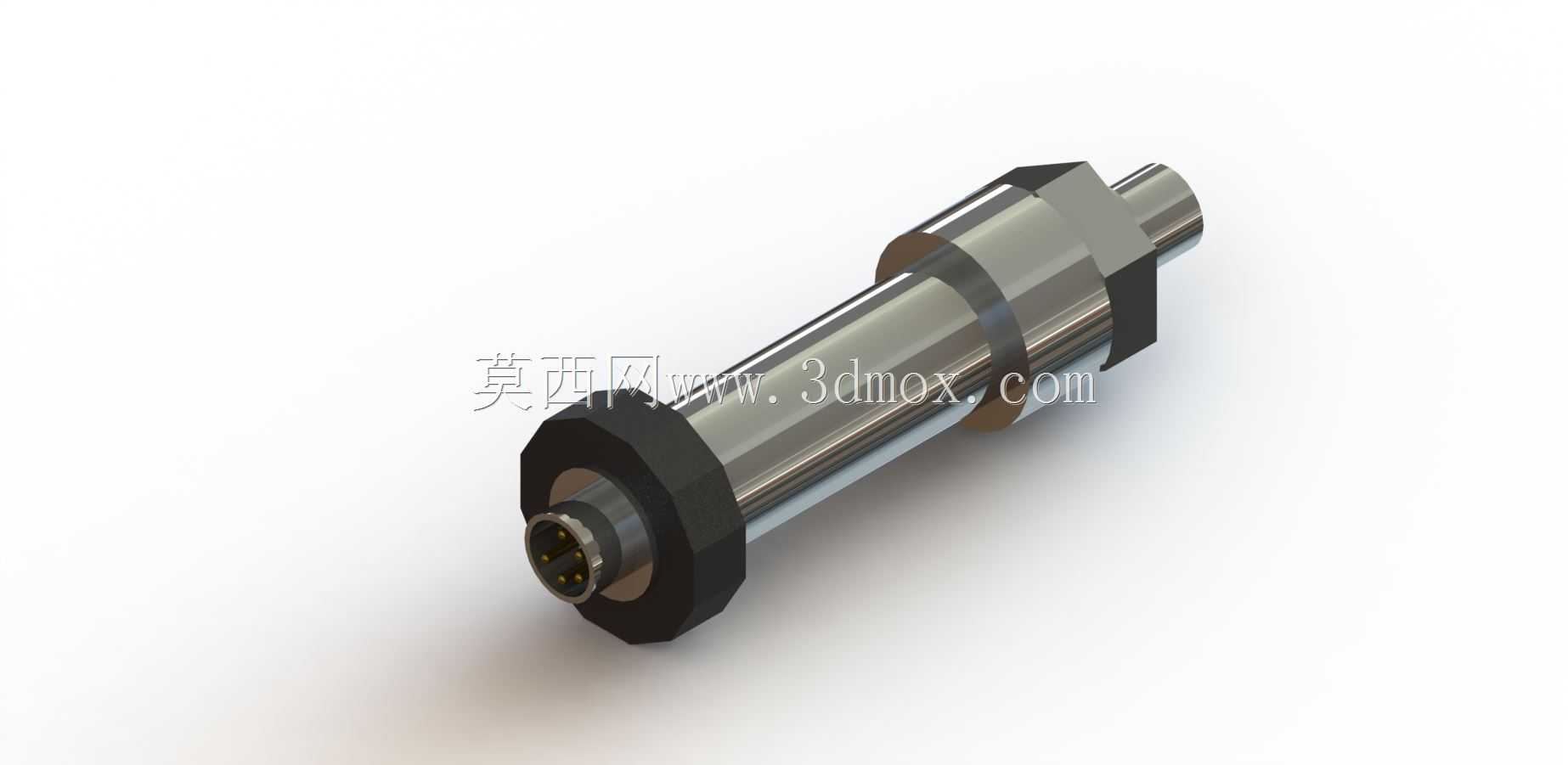

压榨设备用船长凯勒轴类结构件

　　该轴类构件主要应用于制浆造纸、食品加工等行业的压榨工序设备中，作为压榨辊组的核心连接与传动承载部件，承担扭矩传递、辊系定位以及运行过程中径向载荷承载的作用，在连续化生产的压榨工位，这类轴件需要长期承受交变载荷与介质腐蚀，其结构合理性直接影响整套压榨设备的运行稳定性与维护周期。从实际使用场景来看，这类轴件安装在压榨辊的端部，一端连接传动驱动单元，另一端与辊体内部的轴承位配合，同时轴肩位置需要匹配密封件、锁紧套的安装尺寸，避免压榨过程中的浆料、汁液渗入轴承座造成润滑失效。设计过程中首先明确了载荷边界：常规压榨工况下，轴件需要传递的额定扭矩匹配对应幅宽压榨辊的驱动需求，径向载荷来自辊间压榨线压力，因此轴段采用阶梯式变径设计，

　　不同轴段的直径差形成定位轴肩，分别对应轴承内圈定位、密封件安装位、锁紧螺母配合位以及辊体连接端的配合公差，其中与轴承配合的轴段采用基孔制过渡配合，保证装配同轴度的同时方便后期维护拆卸，与辊体连接的轴端设置有定位销孔与键槽，通过平键传递扭矩，避免长期运行出现轴与辊体的相对转动。外形尺寸方面，轴件的总长度适配对应规格压榨辊的辊端安装腔深度，最大直径轴段为密封安装位，直径略大于轴承配合轴段，形成的轴肩高度满足轴承内圈的轴向定位要求，同时不会干涉密封件的压缩量；轴端的连接头采用外螺纹与定位平面结合的结构，方便与驱动端的联轴器快速对接，端部的内孔设计为走线或润滑通道，可适配带内部润滑或传感器走线的升级型压榨辊配置。安装边界上，

　　轴件的各轴段同轴度公差控制在0.02mm以内，轴肩端面的跳动公差满足轴承安装的端面精度要求，表面粗糙度根据配合属性做差异化处理：轴承配合面粗糙度达到Ra1.6，密封配合面粗糙度达到Ra0.8，非配合面做防锈氧化处理，避免压榨环境中的水汽、腐蚀性介质造成轴面锈蚀。从结构优化角度，轴件的变径位置均设计有过渡圆角，避免应力集中造成的疲劳断裂，圆角半径根据轴径差匹配，既不影响相邻零件的安装到位，又能有效分散交变载荷下的应力集中点；靠近密封位的轴段设计有防尘槽，可配合防尘圈阻挡外部粉尘、纤维杂质进入密封腔，延长密封件的使用寿命。在实际选型适配时，这类轴件需要匹配对应型号压榨辊的轴承型号、密封件规格以及驱动端联轴器的接口尺寸，

　　建模过程中严格按照各配合件的公差带做尺寸约束，装配验证时可通过干涉检查确认轴肩、键槽、螺纹段与相邻零件的配合间隙，避免现场安装出现干涉问题。不同于普通传动光轴，这类压榨设备用轴件需要兼顾传动承载、定位密封、快速拆装的多重需求，设计时没有采用等直径光轴结构，而是通过阶梯轴段的功能分区，让每个轴段承担对应的装配或承载功能，减少额外的定位套、调整垫片的使用，既简化了辊端的装配结构，又降低了多个零件配合带来的累积误差，长期运行时的故障点也相应减少。针对压榨工况下可能出现的轴面磨损问题，与密封件配合的轴段可做表面淬火处理，提高表面硬度，避免密封件唇口长期摩擦造成轴面磨损失效，建模时该轴段的硬度标注、热处理要求可直接关联到工程图的技术要求中，方便后续加工环节直接调用参数。
